NX CAM 加工通用-胚料體的建立 – 2017/07/21
21
七月
在NX CAM當中，使用者可以透過「胚料體」來建立WORKPIECE以進行加工，但是如果已經有了 “半成品" 的 “中胚"，又該怎麼建立 “中胚" 用的胚料體，以供NX CAM進行工序建立??
使用者可以參考以下的方式來進行建立 “中胚" 的胚料體。
步驟1 步驟2 步驟3 步驟4 步驟5 步驟6 步驟7 步驟8 步驟9 步驟10 步驟11 步驟12

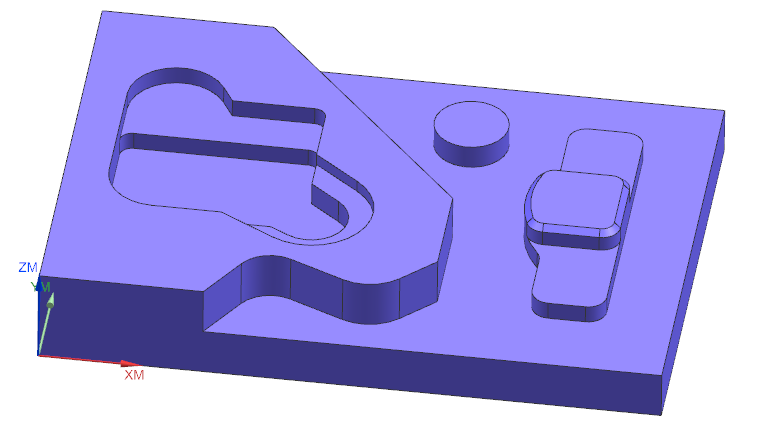

開啟一個模型以便進行 "胚料" 的建立。
利用 ”圖層” 的方式，將原本的零件複製到另一個圖層，以便後續的胚料體建立。

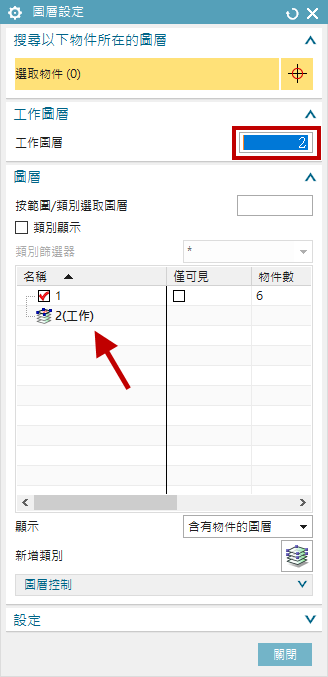

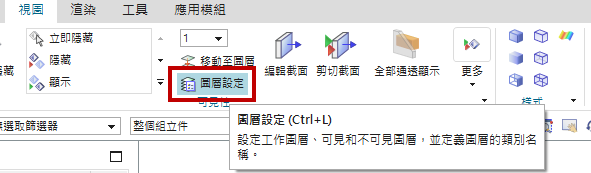

透過 "圖層" 設定的指令，使用者可以在工作圖層的選項當中，輸入新的圖層名稱，按下Enter之後，下方即會新增一個新圖層。
透過 "圖層" 設定的指令，使用者可以在工作圖層的選項當中，輸入新的圖層名稱，按下Enter之後，下方即會新增一個新圖層。

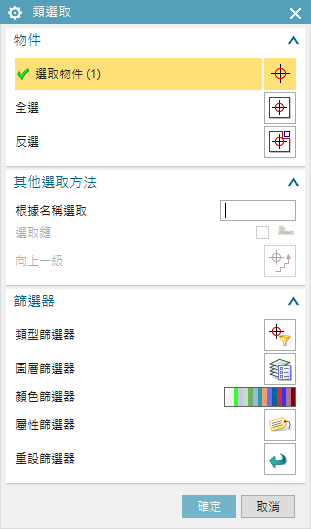

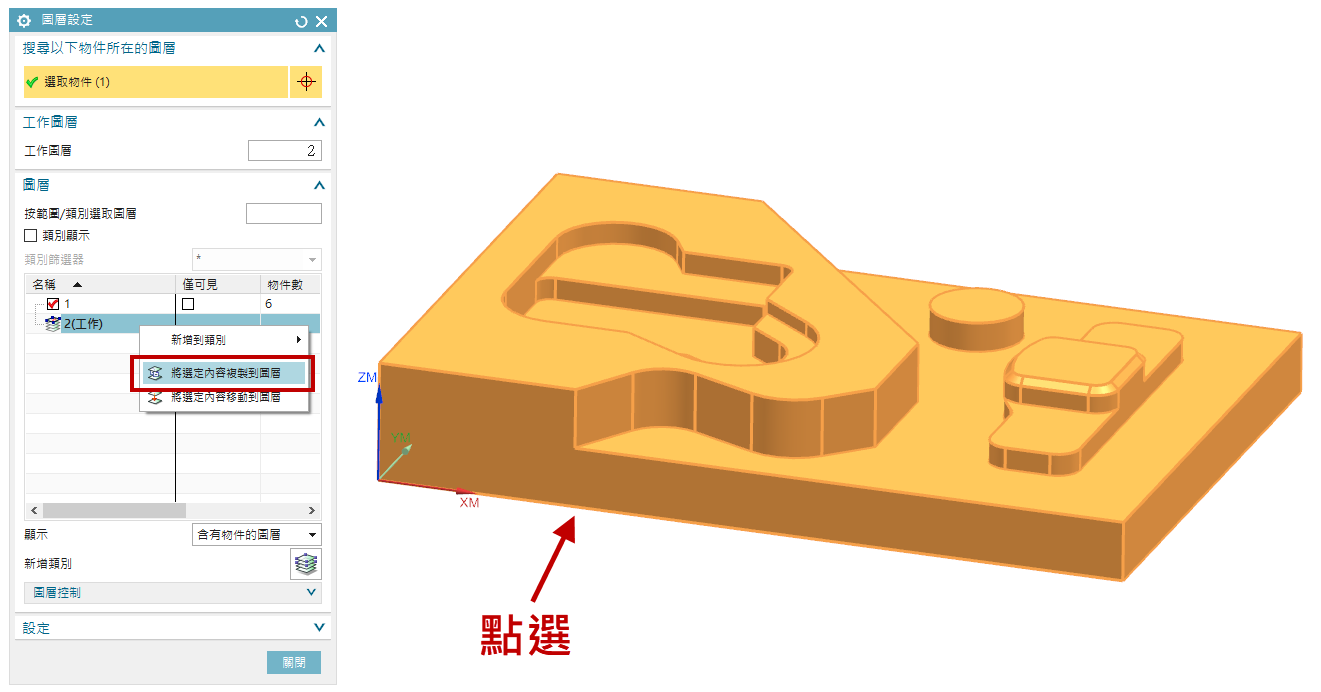

接著點選零件體，並且在新圖層的名稱當中點擊滑鼠 "右鍵"，選擇「將選定內容複製至圖層」，在「類選取」當中，直接點選「確定」即可。

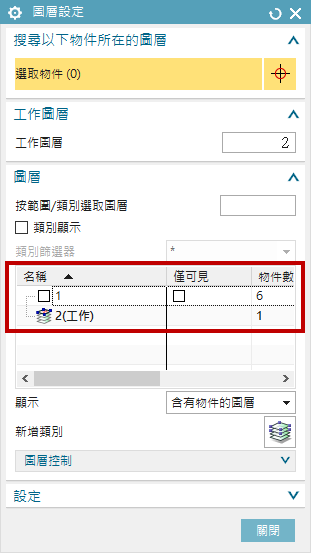

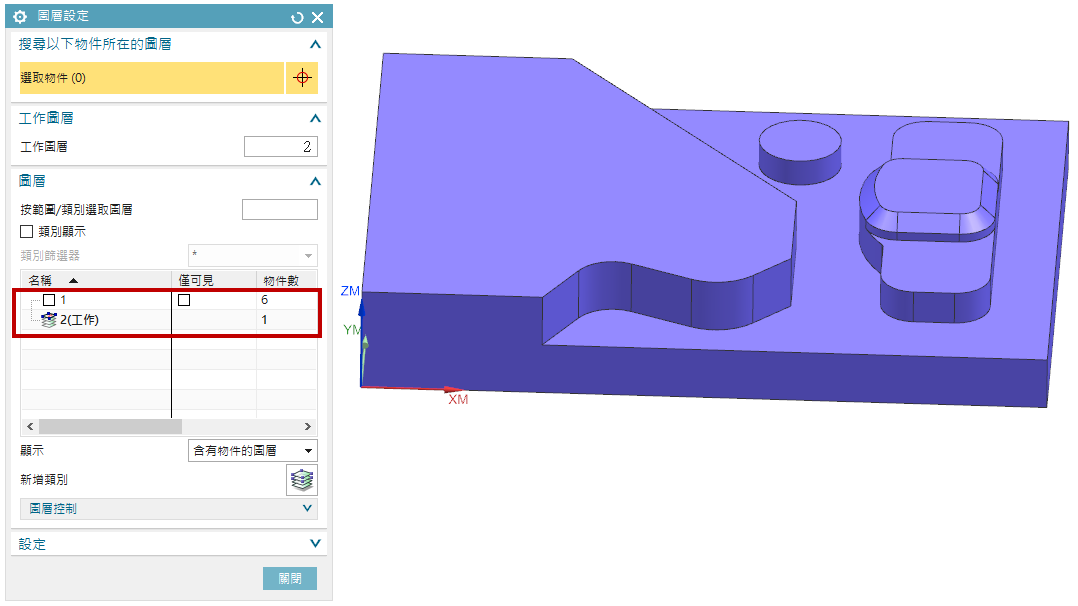

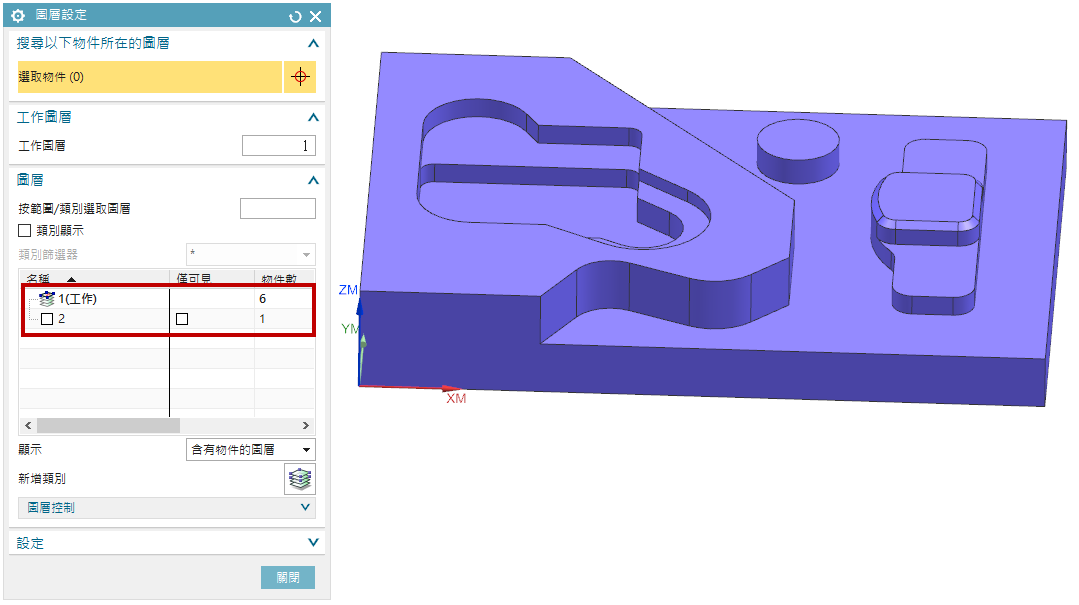

回到圖層設定時，使用者就可以發現到新圖層在物件數當中，會多增加了一個物件，這樣就可以將圖層分層完畢。同時，使用者也可以將圖層1前方的勾選取消，這樣就可以讓圖層1的物件隱藏，保持工作區域上僅出現圖層2的物件。
▲備註：圖層名稱後方有標註(工作)，即表示為正在使用的圖層，使用中的圖層是無法隱藏，但其他的圖層可以取消勾選使圖層內的物件隱藏，使用者可以透過滑鼠左鍵連續點擊兩下即可切換。
▲備註：圖層名稱後方有標註(工作)，即表示為正在使用的圖層，使用中的圖層是無法隱藏，但其他的圖層可以取消勾選使圖層內的物件隱藏，使用者可以透過滑鼠左鍵連續點擊兩下即可切換。

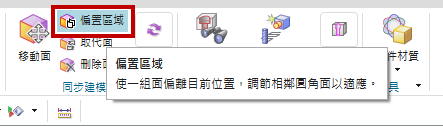

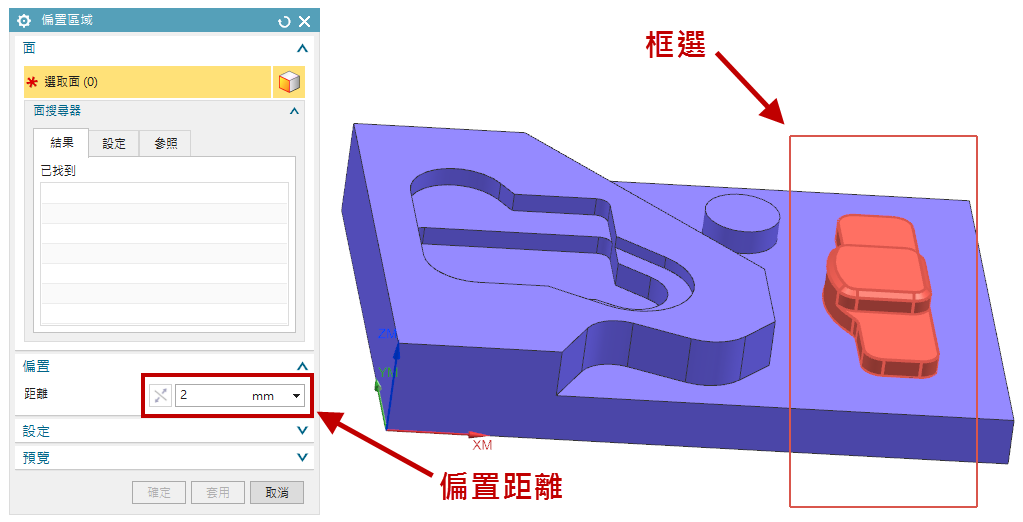

如果需要建立精修的預留料，點選「首頁」→「同步建模」→「偏置區域」，框選需要偏置的胚料件區域，並且根據使用者需求設定中胚預留的殘料距離，即可將胚料偏置完成。

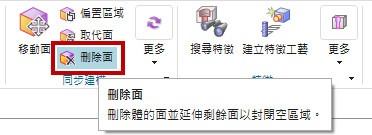

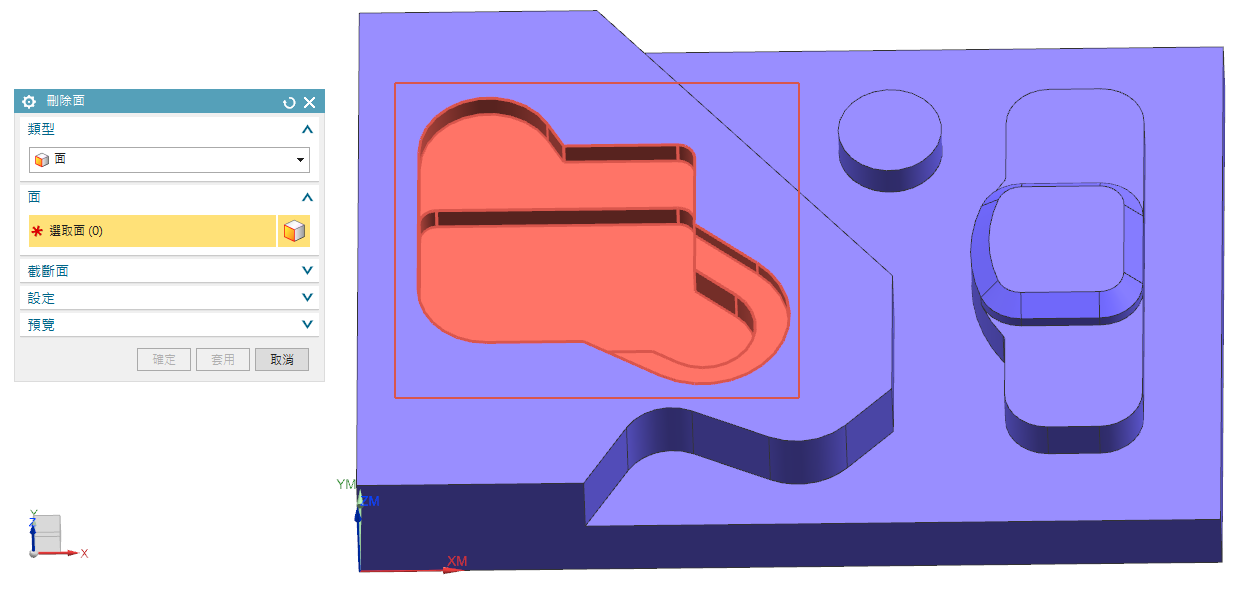

如果是需要刪除部分區域的以建立胚料，也可以利用「首頁」→「同步建模」→「刪除面」將需要加工的區域恢復成胚料，以便建立刀具路徑。

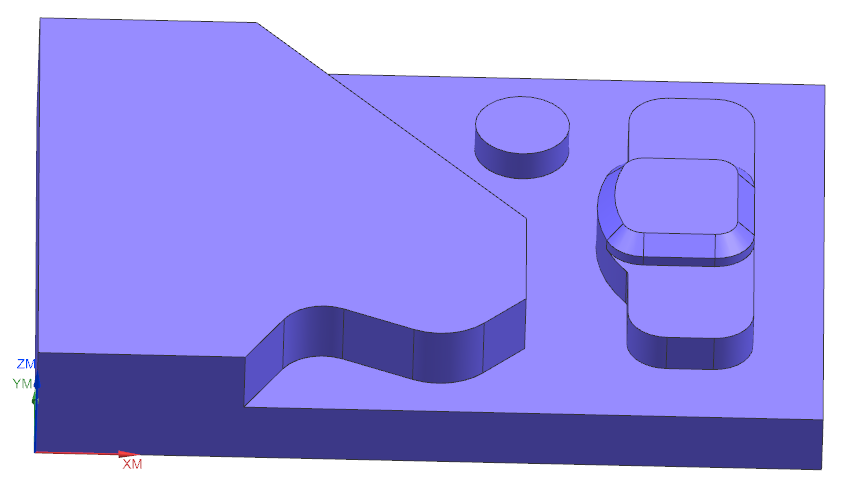

透過前面的動作，使用者就可以得到一個 "中胚料" 的模型。

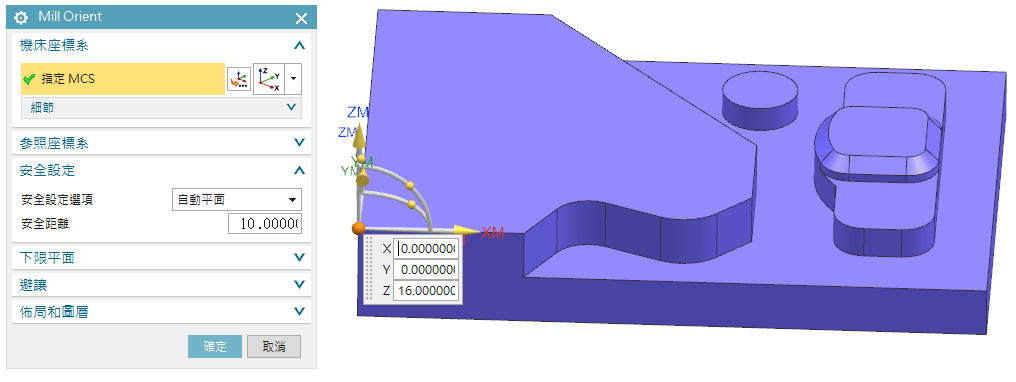

接著使用者就可以來建立WORKPIECE了，加工座標系可依照使用者的需求定位。
使用者可以透過圖層的設定切換，來選擇顯示零件跟胚料以方便選取。
將工作切換至圖層1，並且將圖層2的可見性關閉，即可顯示零件以供使用者選取。
將工作切換至圖層2，並且將圖層1的可見性關閉，即可顯示胚料以供使用者選取。
將工作切換至圖層1，並且將圖層2的可見性關閉，即可顯示零件以供使用者選取。
將工作切換至圖層2，並且將圖層1的可見性關閉，即可顯示胚料以供使用者選取。

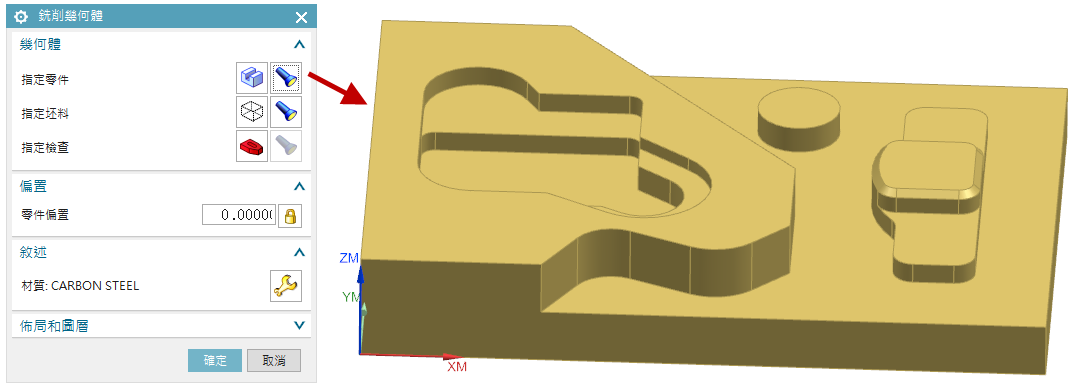

建立WORKPIECE時，指定零件可以選擇在圖層1的零件體。

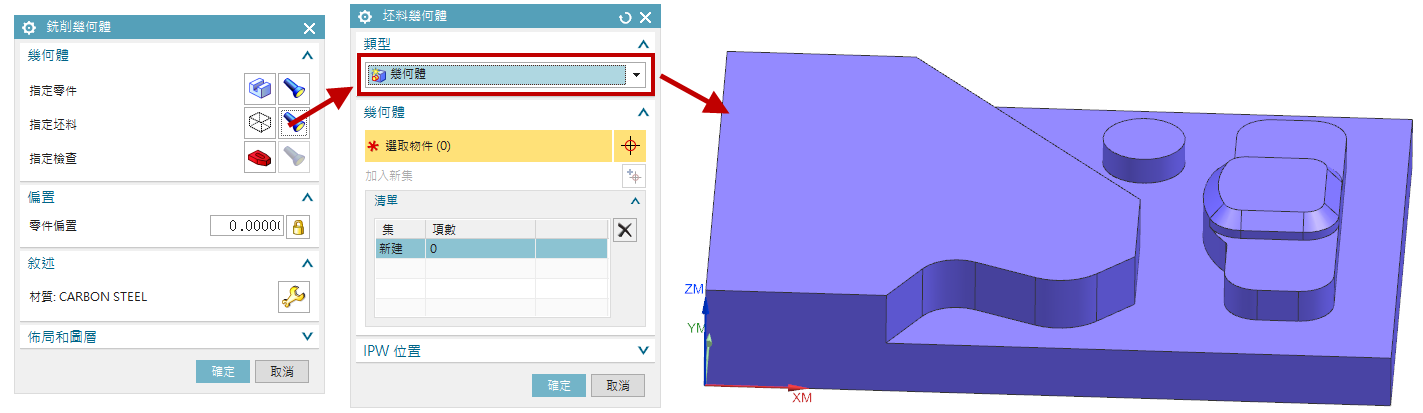

建立WORKPIECE時，指定胚件可以選擇在圖層2的胚件體，但設定時需切換成「幾何體」來點選胚料體。

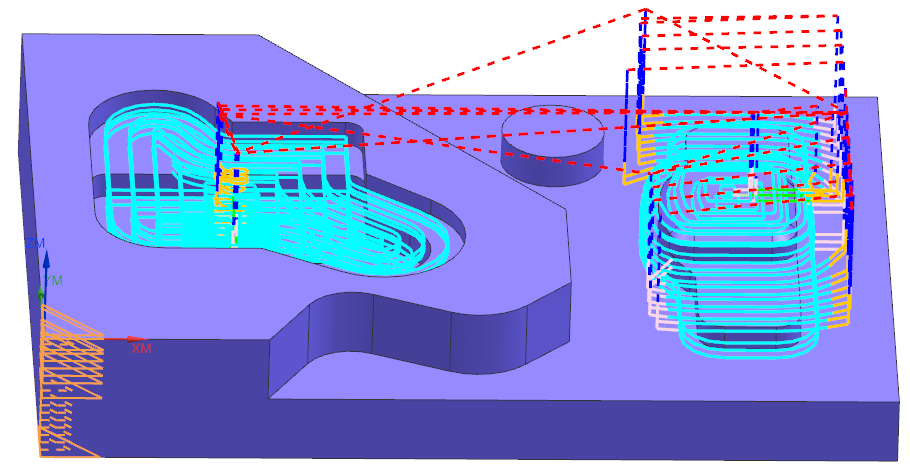

這樣即可建立中胚料的WORKPIECE以進行工序建立，也可以避免空刀的情況發生。…(完)
林彥錡 Kevin Lin
