NX CAM 平面斜向下刀螺旋側壁銑 – 2018/05/04
4
五月
在NX CAM平面銑如何實現側壁螺旋銑的刀路，除了使用深度輪廓銑、及流線工法可做到以外，其實使用「底壁銑」可以用更快、更簡便的設定來得到所要的刀路。
請參考以下說明:
步驟1 步驟2

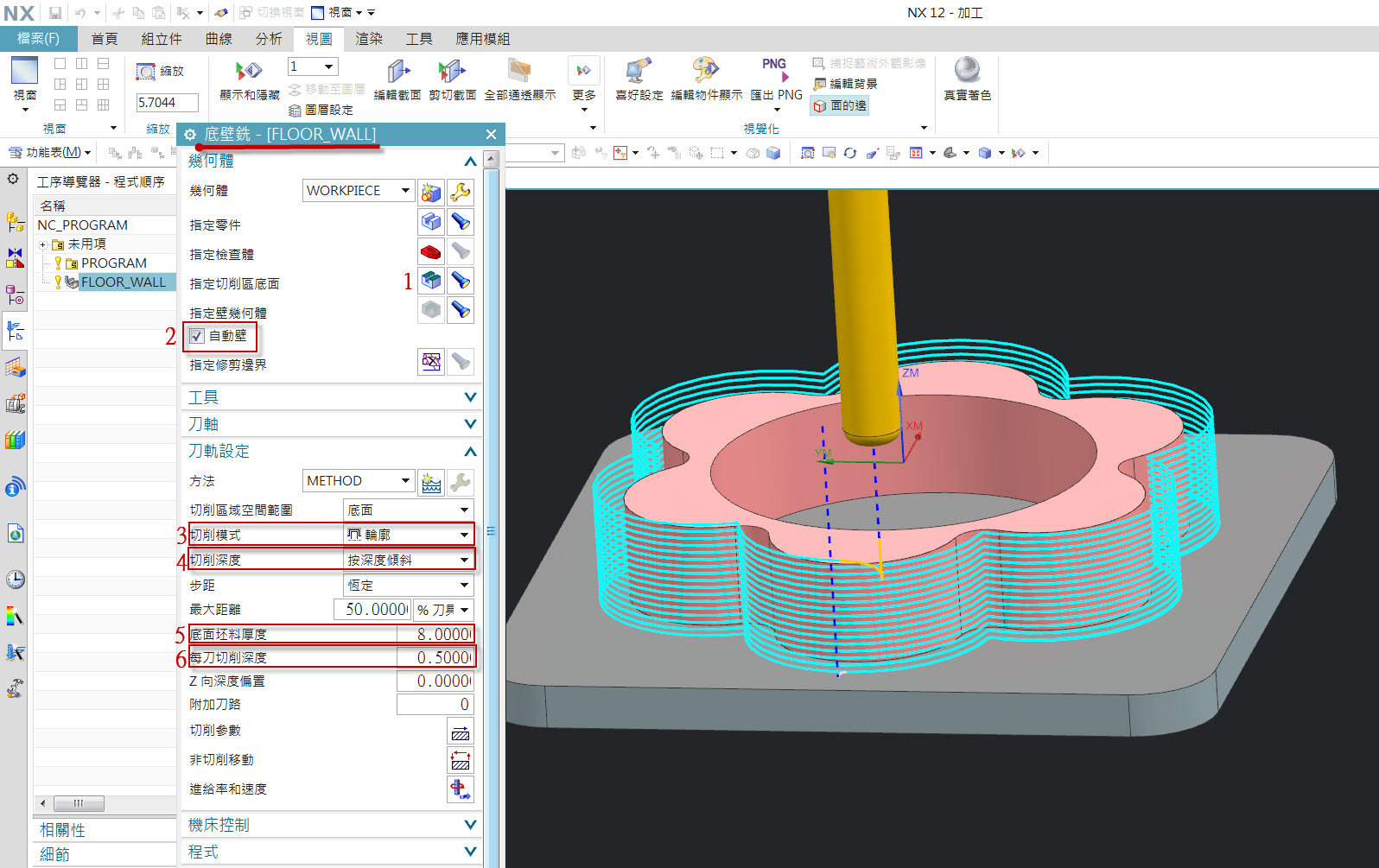

指定每層螺旋步距方式：
(1) 新增工序「底壁銑」，指定欲銑削的側壁底面(底面需為平面)，再勾選自動壁，或依需求設定指定壁幾何體。
(2) 切削模式選擇「輪廓加工」，切削深度的選項有三個，「層」為每層單獨提退刀；「按深度傾斜」為以每層切削深度來設定步距；「按角度傾斜」則是以角度來設定步距。
(3) 切削模式選擇「按深度傾斜」，將銑削高度輸入至「底面坯料厚度」，及設定「每刀切削深度」即可得到側壁螺旋下刀的刀路。
(1) 新增工序「底壁銑」，指定欲銑削的側壁底面(底面需為平面)，再勾選自動壁，或依需求設定指定壁幾何體。
(2) 切削模式選擇「輪廓加工」，切削深度的選項有三個，「層」為每層單獨提退刀；「按深度傾斜」為以每層切削深度來設定步距；「按角度傾斜」則是以角度來設定步距。
(3) 切削模式選擇「按深度傾斜」，將銑削高度輸入至「底面坯料厚度」，及設定「每刀切削深度」即可得到側壁螺旋下刀的刀路。

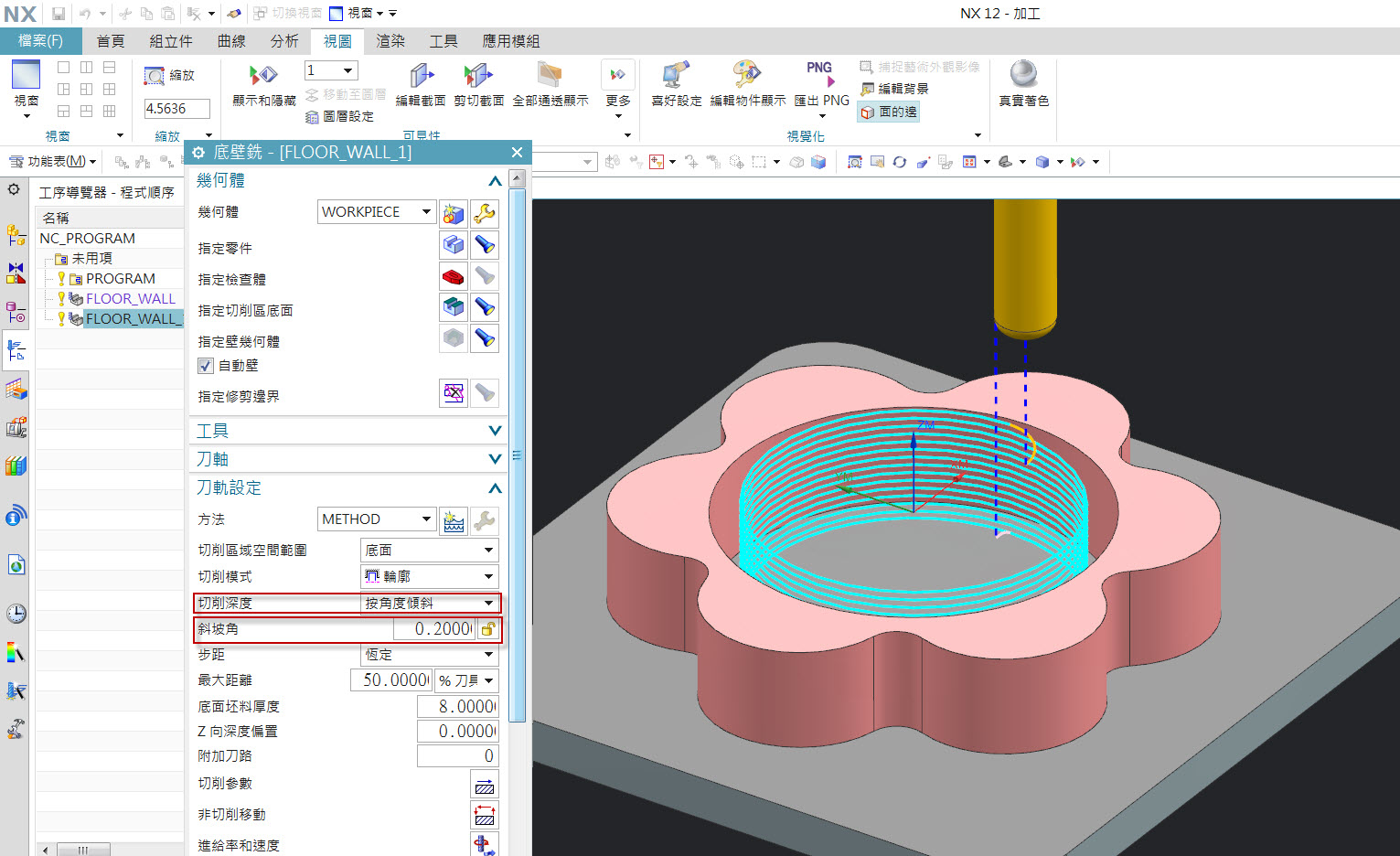

指定每層以角度下降的方式：
螺旋降層的方式亦可依角度為條件來設定：
(1) 在「切削深度」的欄位選擇「按角度傾斜」。
(2) 在「斜坡角」輸入降層角度。
(3) 其他步驟與前項相同，即可得到以角度為條件的螺旋側壁銑。
(1) 在「切削深度」的欄位選擇「按角度傾斜」。
(2) 在「斜坡角」輸入降層角度。
(3) 其他步驟與前項相同，即可得到以角度為條件的螺旋側壁銑。
陳靜如 Anna
