NX CAM-深度輪廓加工-平順 – 2015/05/29

五月

Posted by Monica

Category:

以往封閉區域使用深度輪廓加工，層到層之間的進刀，無法避免與切削面接觸，因此在工件上出現明顯的刀痕，而影響外觀；在NX CAM 9.0.3版本，提供一種新的方式，不提刀前提下，實現層到層之間進刀不接觸切削面。

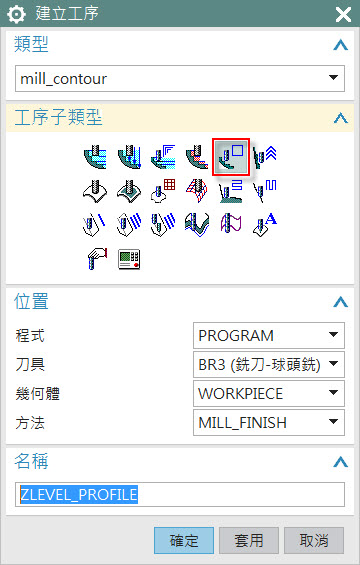

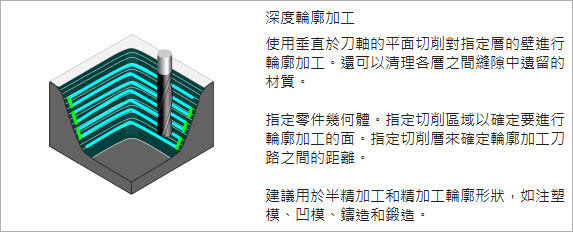

建立工序，選擇深度輪廓加工。

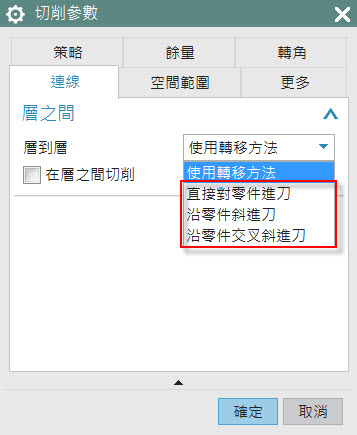

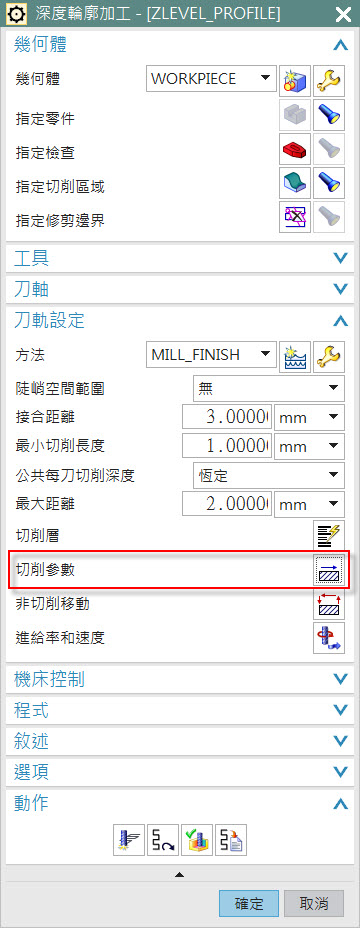

點選切削參數，切換至連線選單，選擇使用轉移方法(預設)。

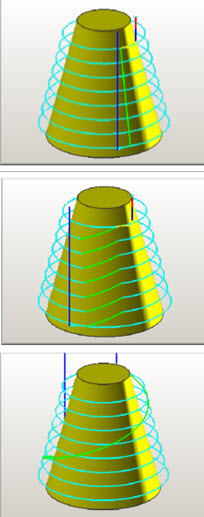

(藉此可順便觀察以前的3種進刀方式)

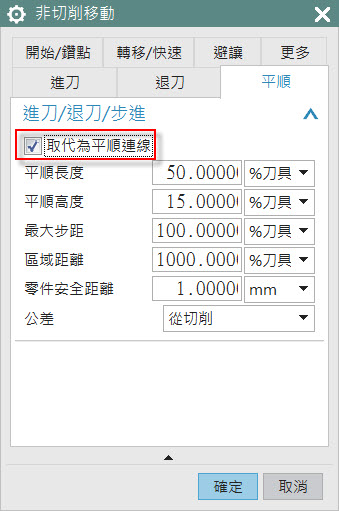

點選非切削參數，切換至平順，勾選取代為平順連線。

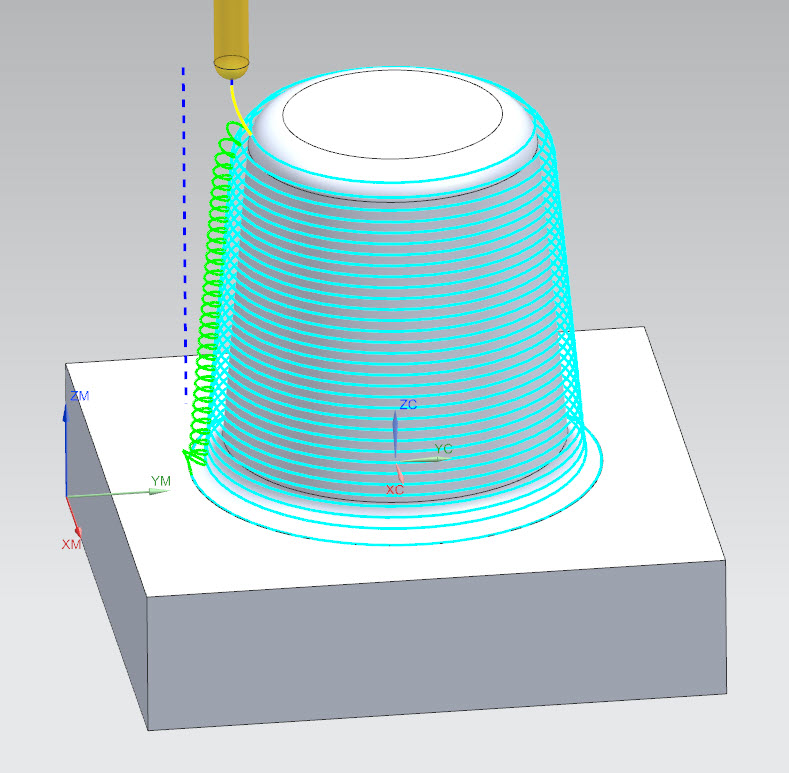

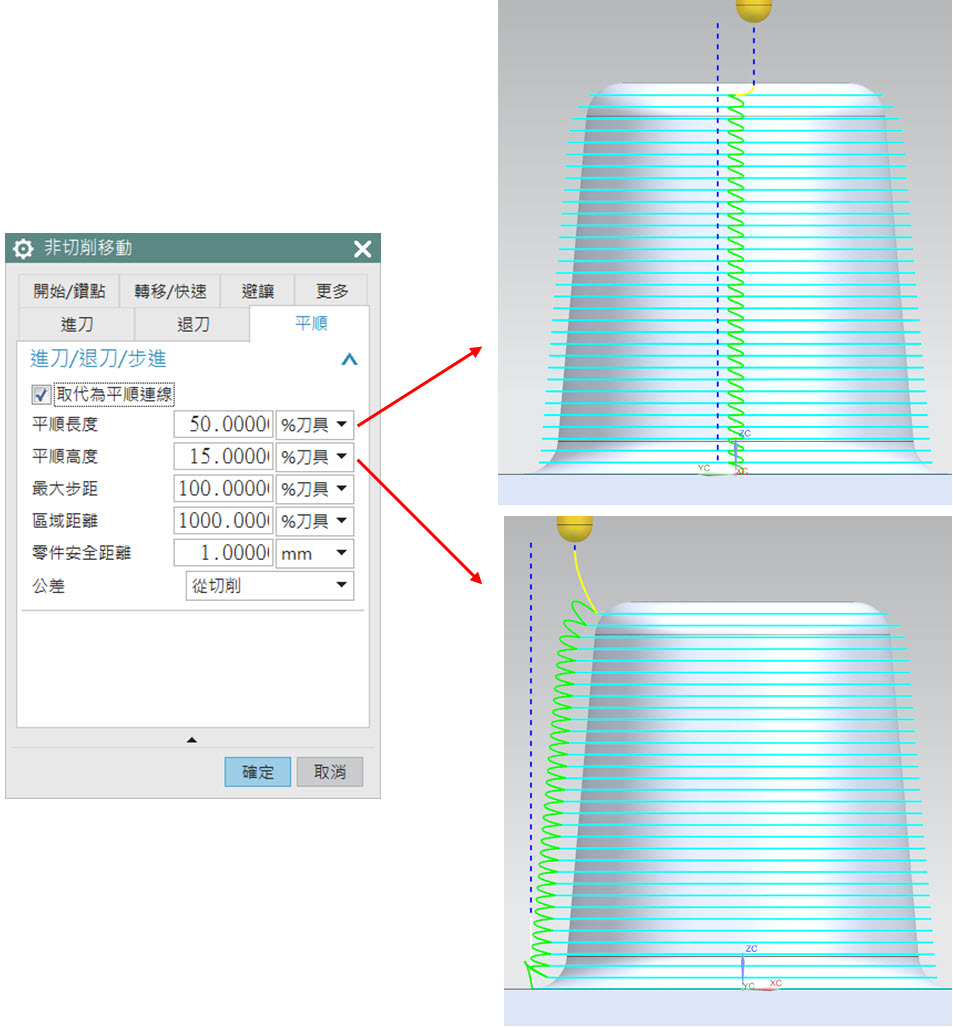

生成刀軌，完成。(平順長度、平順高度可自行調整)

盧弘偉 Michael
