NX CAM 等高優化 R角與平面的接刀技巧 – 2015/07/10
10
七月
在NX CAM中，若遇到側壁R角與底平面相接時，我們若使用基本的等高工法預設加工效果並不理想，實際刀路有疏有密，對底部R角並無法接順。本次技術專欄讓各位了解如果使用等高加工優化，使R角與平面的接刀更為平順。
步驟1 步驟2 步驟3 步驟4 步驟5 步驟6

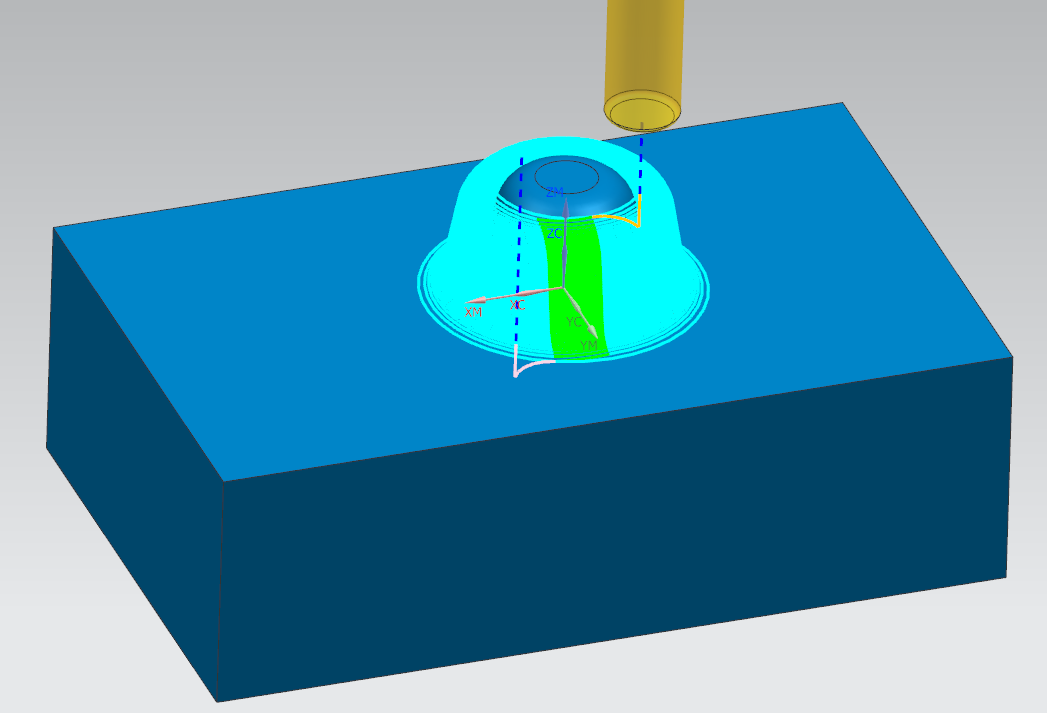

如下圖，基本的等高工法預設加工效果並不理想，實際刀路有疏有密，對底部R角並無法接順。

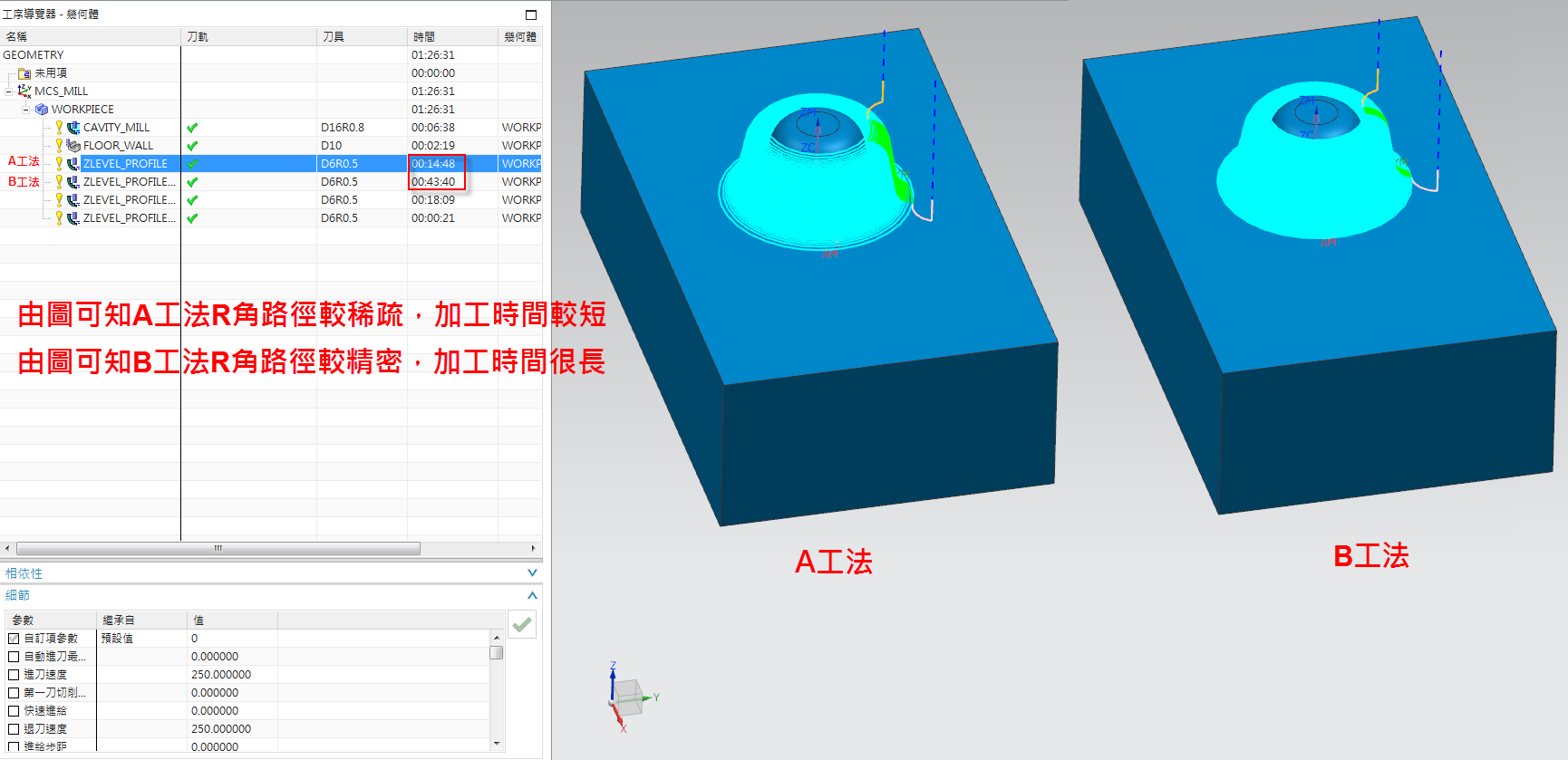

一般我們必須將加工路徑的間距設定為更精細，才能使底部的路徑接得更順暢，但是過多繁瑣的路徑反倒使加工時間與成本消耗更大。
如下圖。
如下圖。
NX CAM可以將等高工法進行等高優化，使路徑不需調整亦可辨識側壁與R角的幾何關係順。

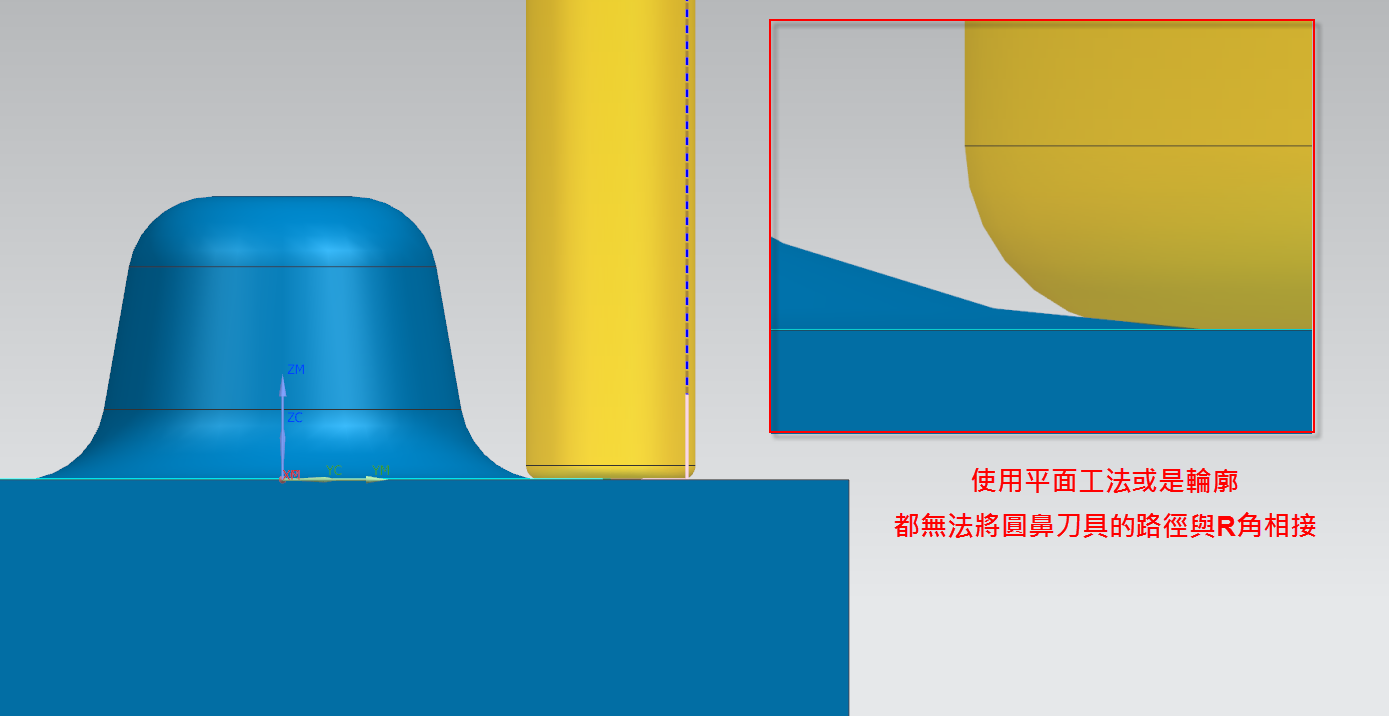

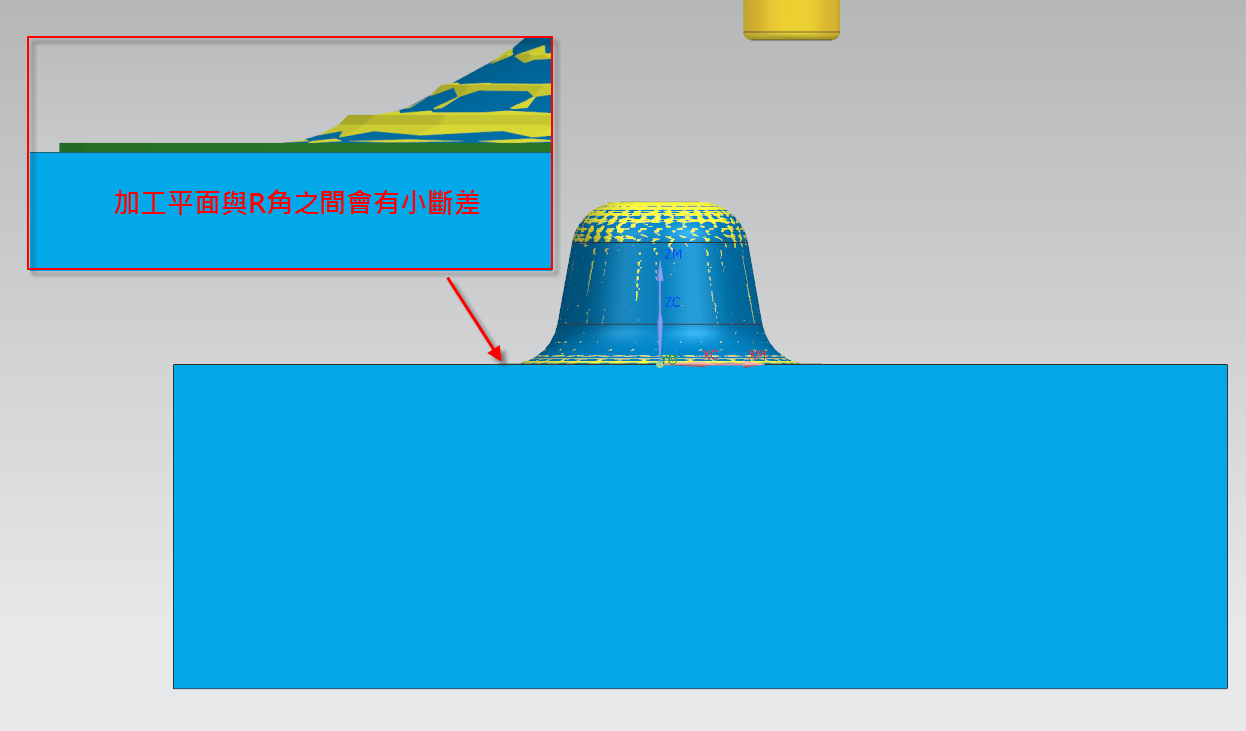

在執行等高工法時，由於R角與平面相接，無法直接加工到底部面，加工人員通常會預留餘量以0.03到0.05條之距離，但是此距離的殘餘高度絕對不能使用平面或2D工法執行，不但接不平且會有小斷差。

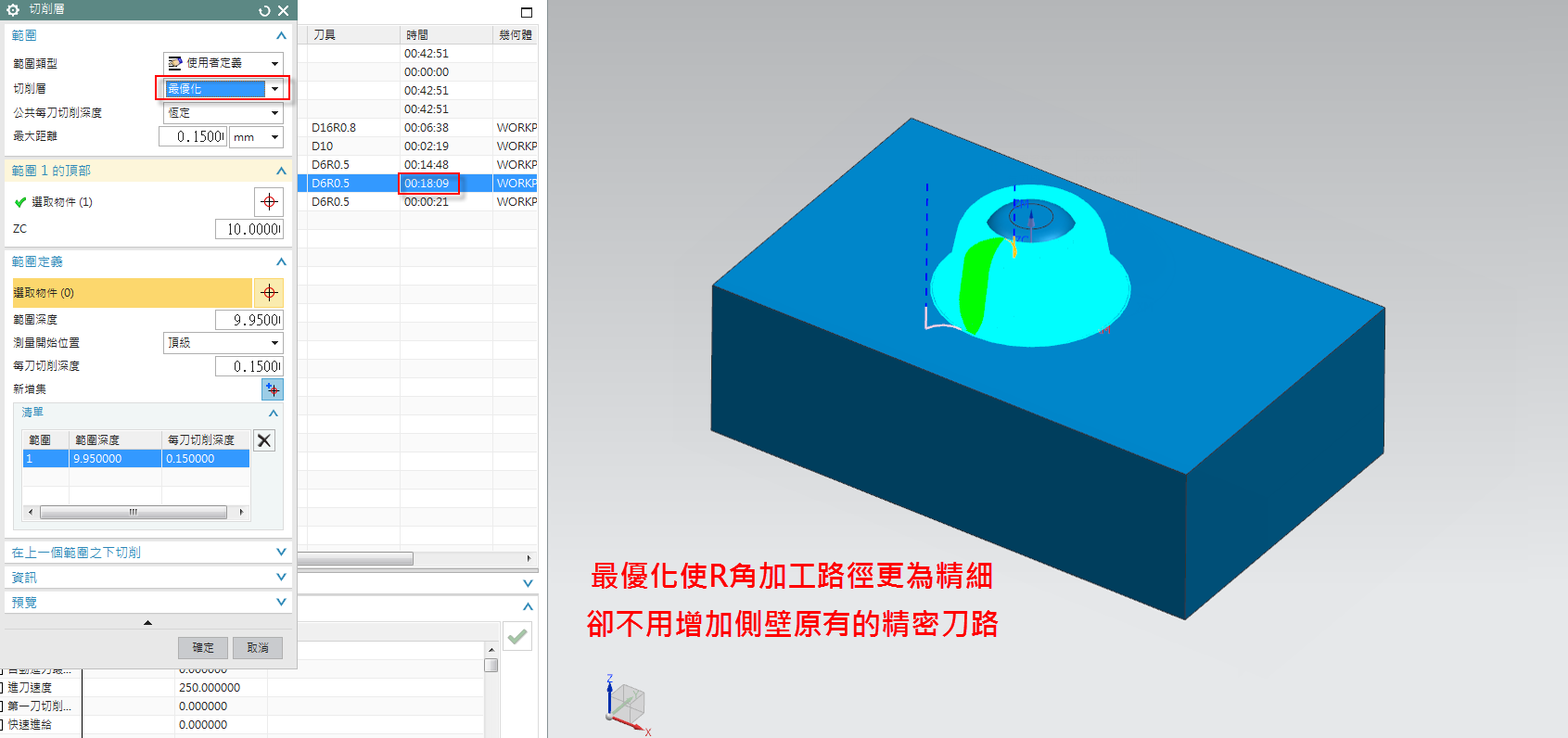

此時我們可以利用等高優化的設定，設定範圍為底部，此時清角加工路徑即會順著R角進行切削。
完成後加工刀路在R角與平面的相接位置即可達到平順需求。(完)
