NX CAM 等高加工邊緣路徑優化技巧 – 2017/07/07
7
七月
加工過程中在精修側壁時，等高工法是很實用的工法之一，若希望將側壁殘料以最大限度的移除，往往需要將刀路延伸至工件下方，今天與大家分享等高加工邊緣路徑延伸設定的小技巧。
步驟1 步驟2 步驟3 步驟4

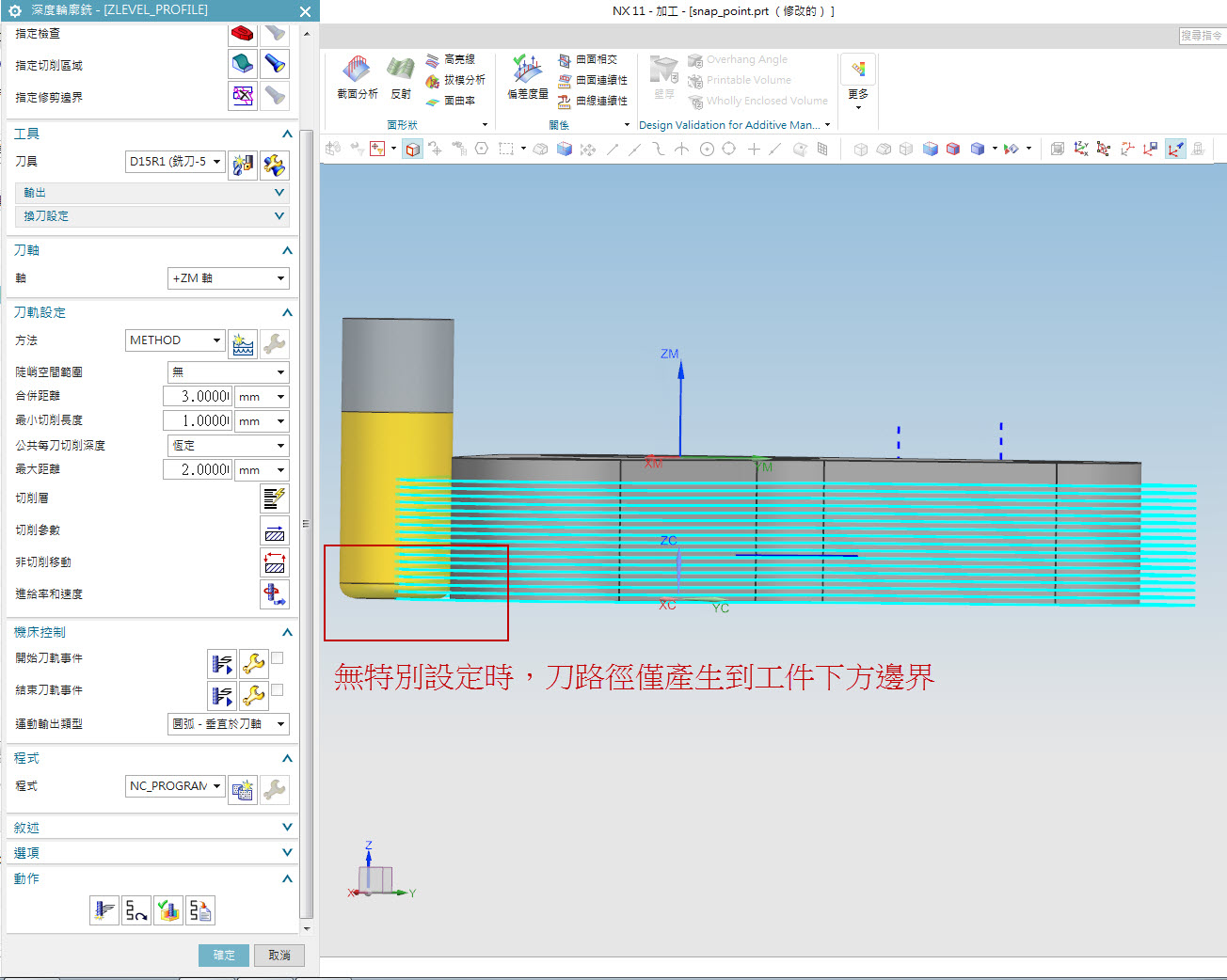

等高加工在無特別調整設定時，刀路徑僅產生到工件下方邊界，若使用刀具為圓鼻刀或球刀時，未另外調整延伸路徑，會使得工件底部邊緣留下些許殘料。

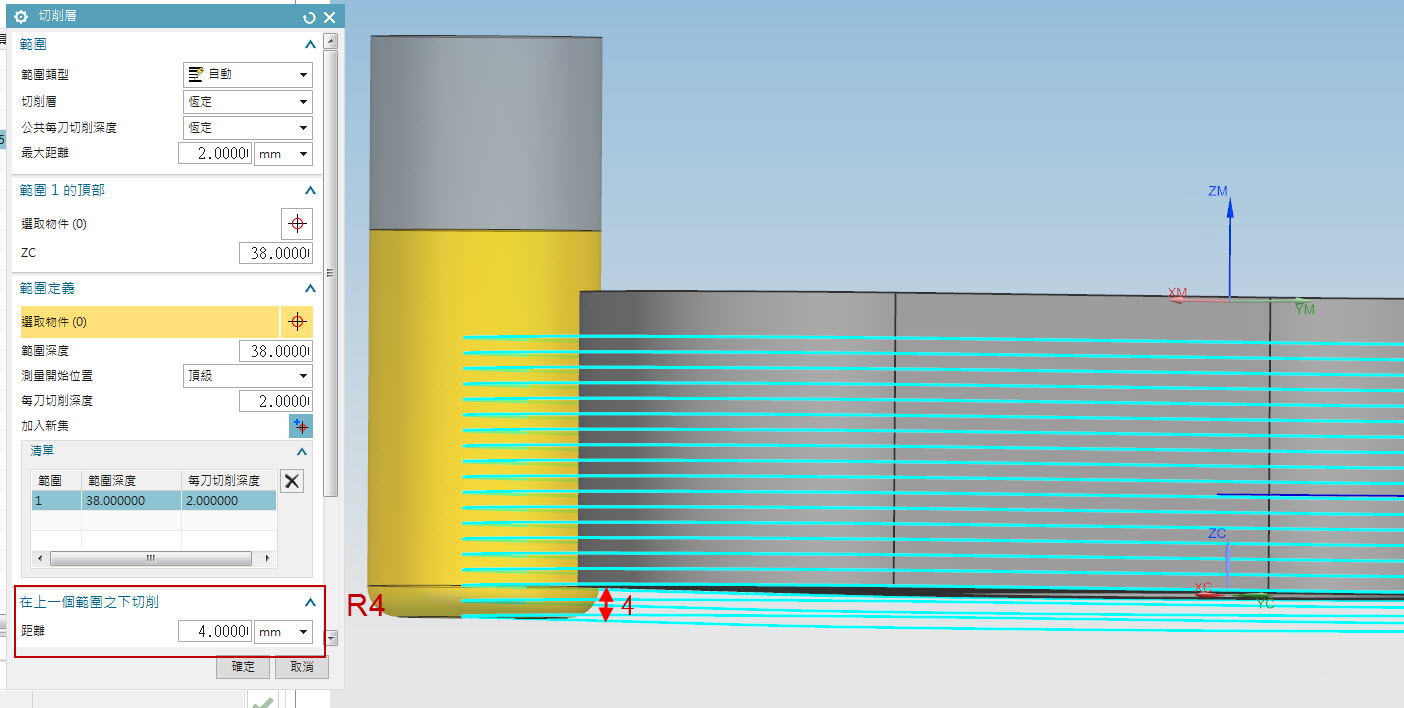

範例所使用的刀具為R4的圓鼻刀，我們可以在「切削層」中的「在上一個範圍之下切削」/「距離」，把R角的高度4mm設定進去。即可得到延伸R角高度的路徑。

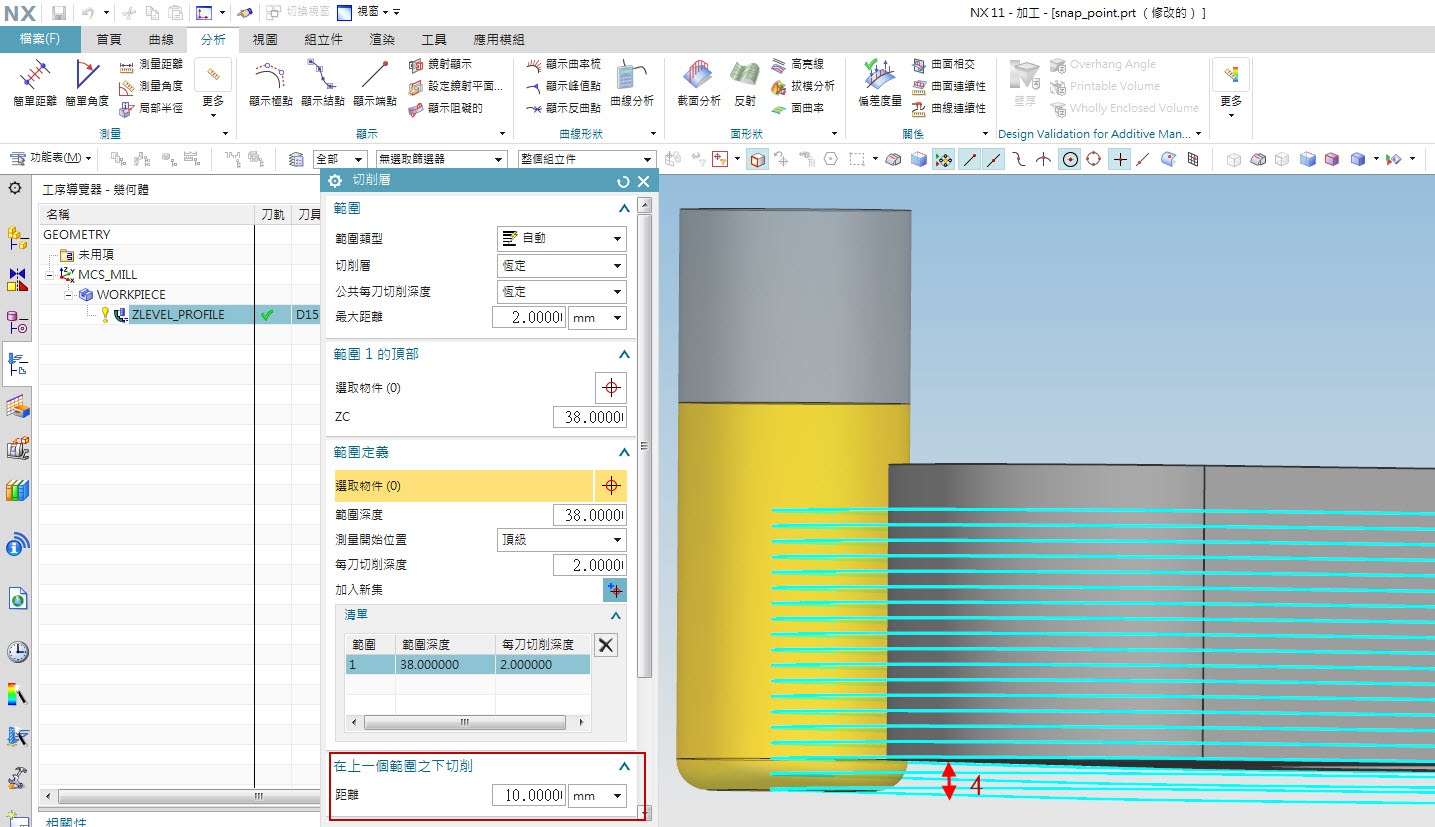

但若將「切削層」中的「在上一個範圍之下切削」/「距離」設定值超過刀具的R角高度，會發現路徑依舊只延伸至R角高度而已。

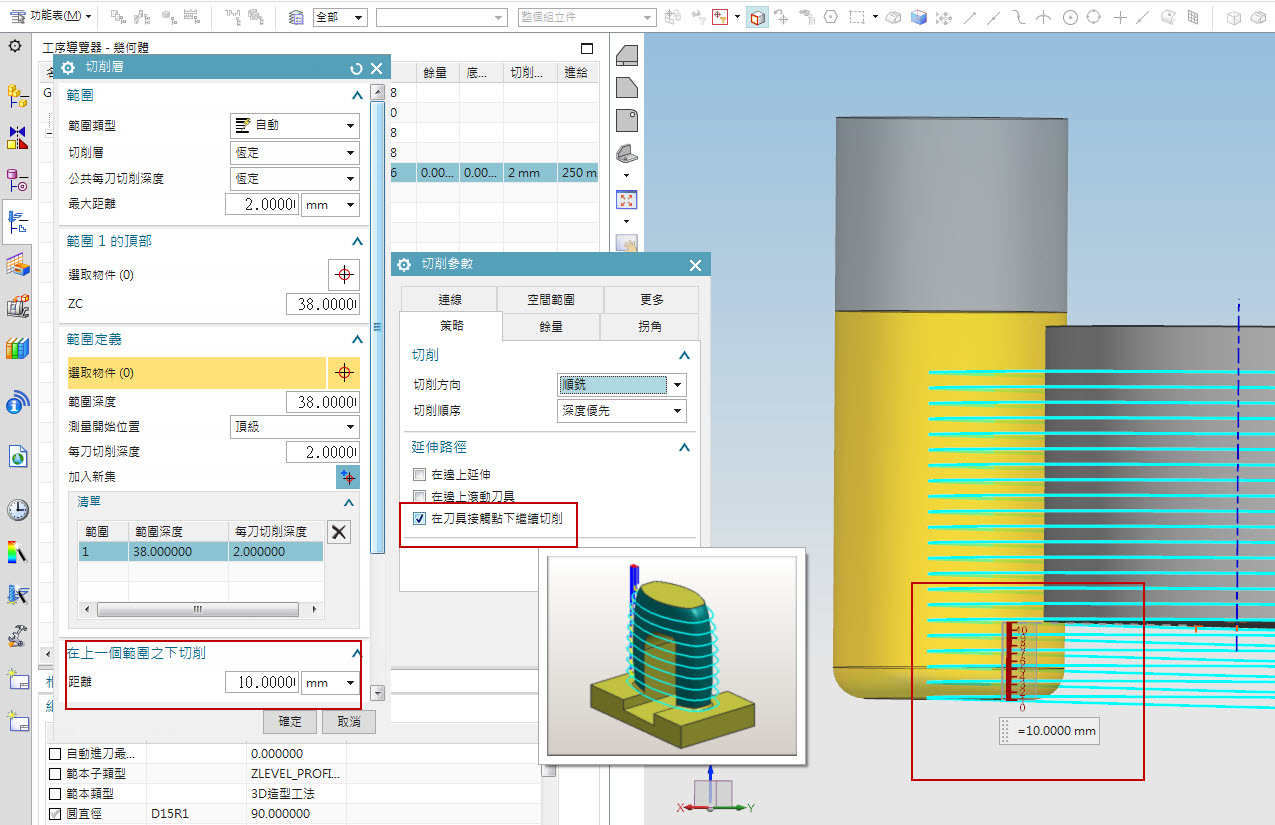

一般加工過程在底部夾治具能閃避的情況下，若是能把路徑延伸超過R角高度一些的話，可以更有效的去除工件邊緣殘料，NX提供靈活的刀路運用，只需將「切削參數」的「策略」裡的「在刀具接觸點下繼續切削」打勾，搭配「切削層」中的「在上一個範圍之下切削」的距離設定，即可得到我們想要的路徑。
