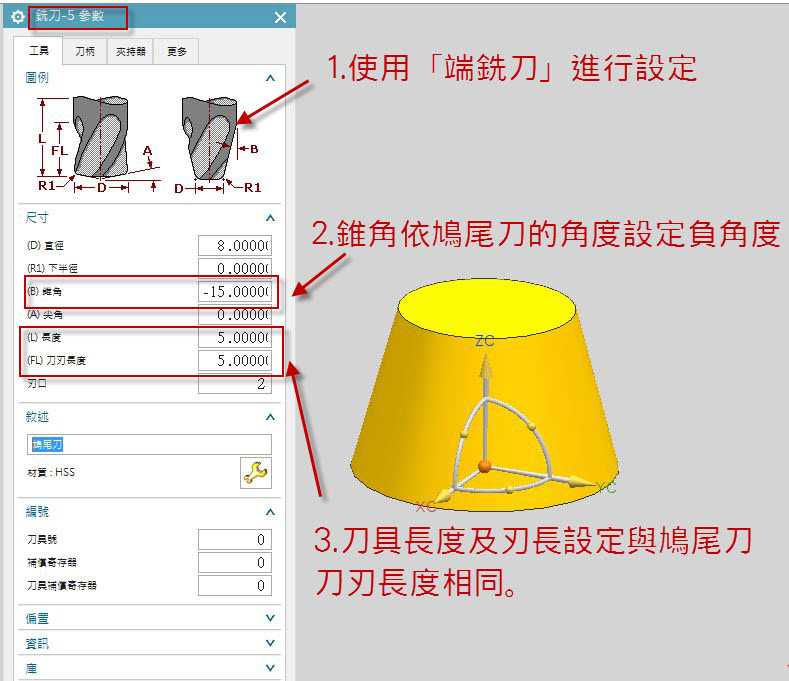

首先鳩尾刀可使用「端銑刀」直接來設定，刀具參數「錐角」的部份設定為鳩尾刀相同角度的負值，「長度」、「刀刃長度」設定為與鳩尾刀刃長高度的相同值。

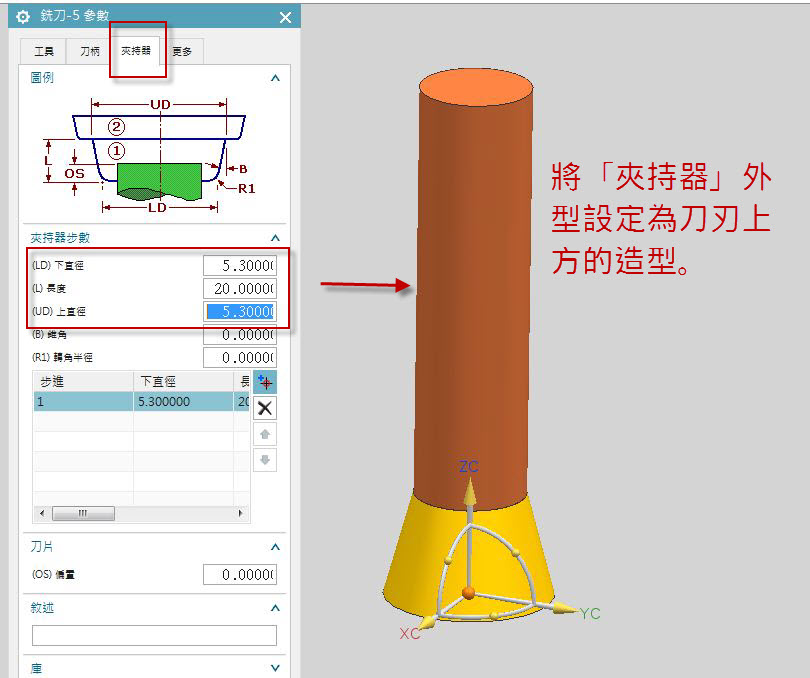

在到夾持器的部份來設定刀刃上方的刀具型狀，依實際刀具參數建立刀具外型，便可完成鳩尾刀的刀具參數設定。

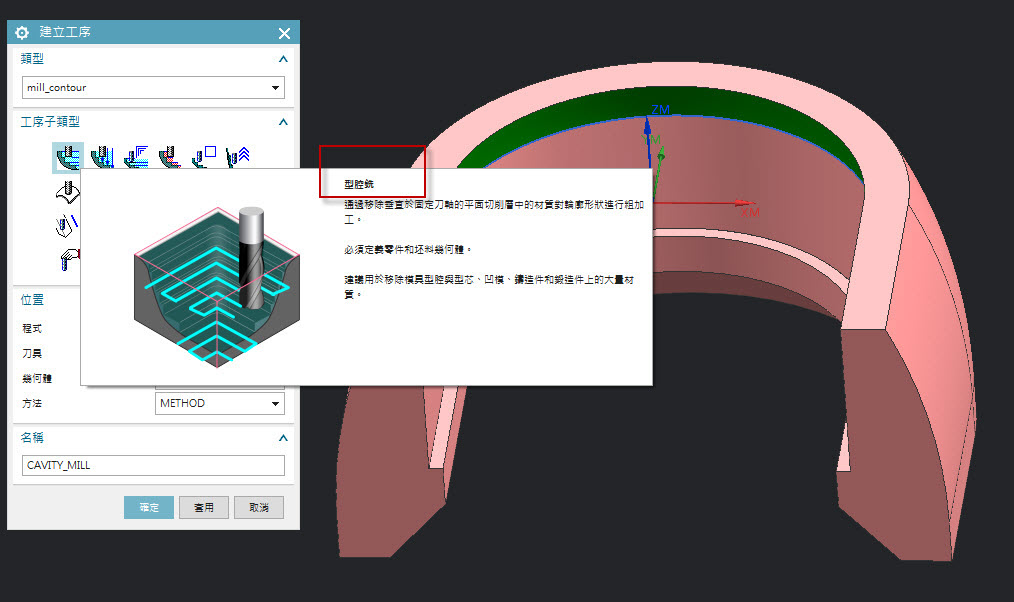

本範例為使用鳩尾刀加工綠色倒扣面，工法可選用「型腔銑」來設定。

切削區域可以不用設定，「切削層」高度指定到倒扣加工的區域深度，切削模式選擇「輪廓加工」。

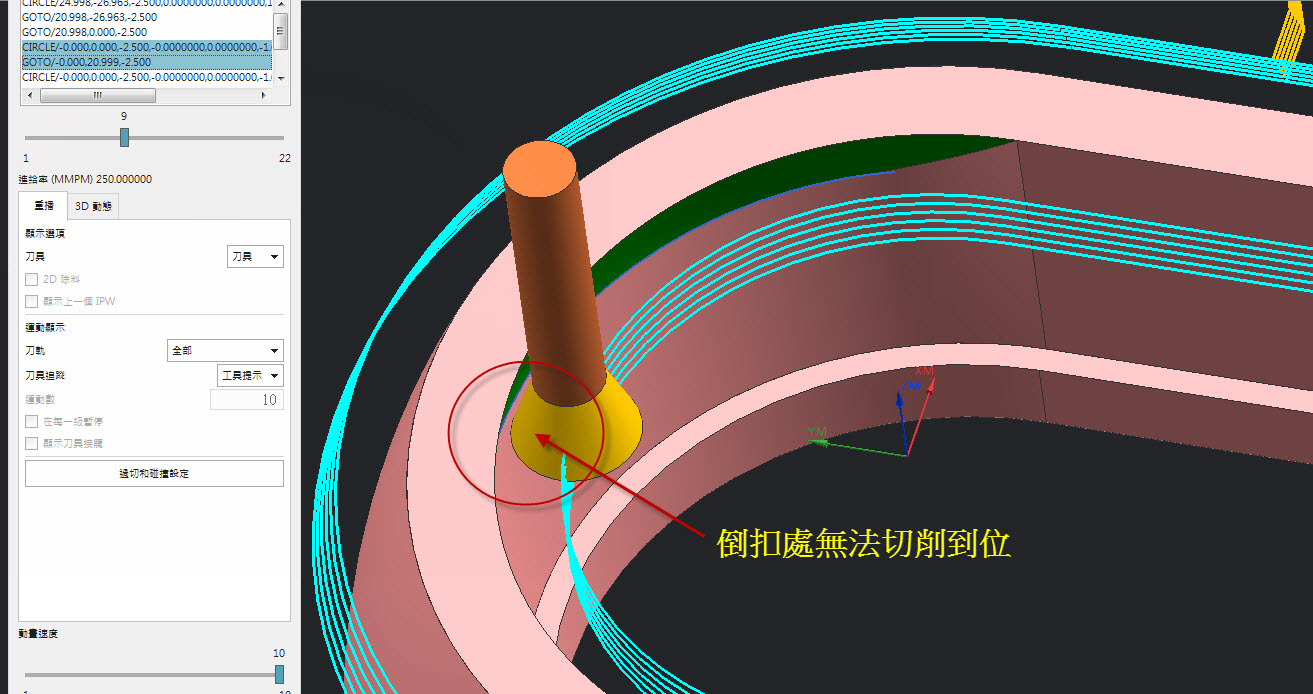

此時我們會發現倒扣的區域無法加工到位，僅在該區域最上方邊界垂直向下產生刀路徑，但無法使刀路徑向內偏移至倒扣區域。

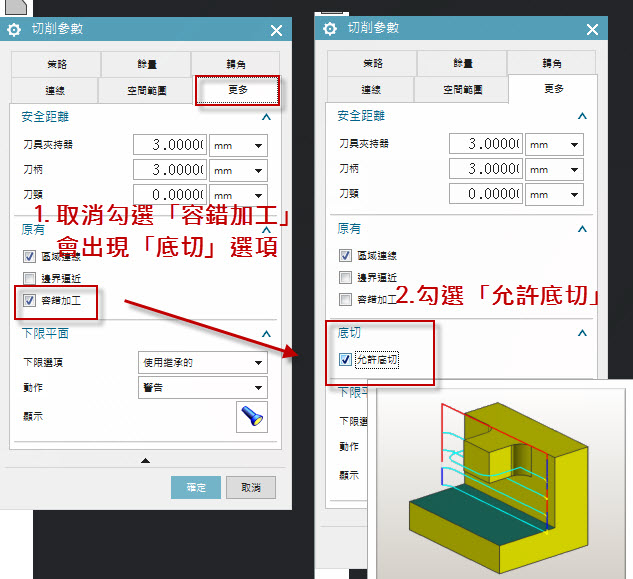

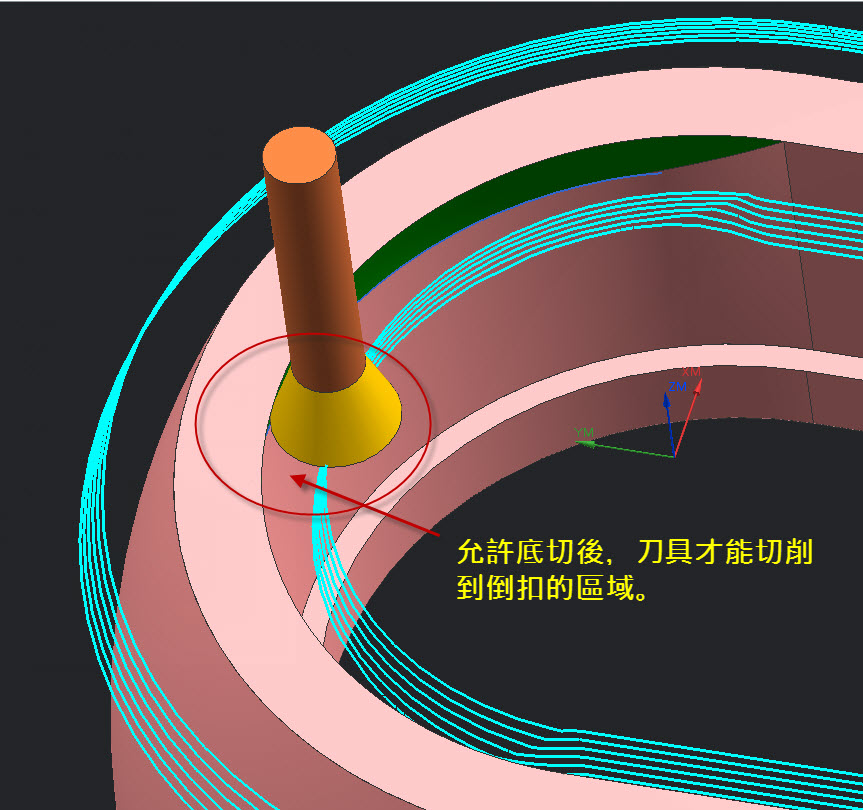

進到「切削參數」的「更多」在「原有」的選項中預設「容錯加工」是打勾的，這是讓刀路在倒扣區域垂直往下加工的限制原因，取消「容錯加工」的勾選後，會出現「底切」的選項，將「允許底切」的選項打勾。即可讓加工路徑沿著倒扣面向下加工。

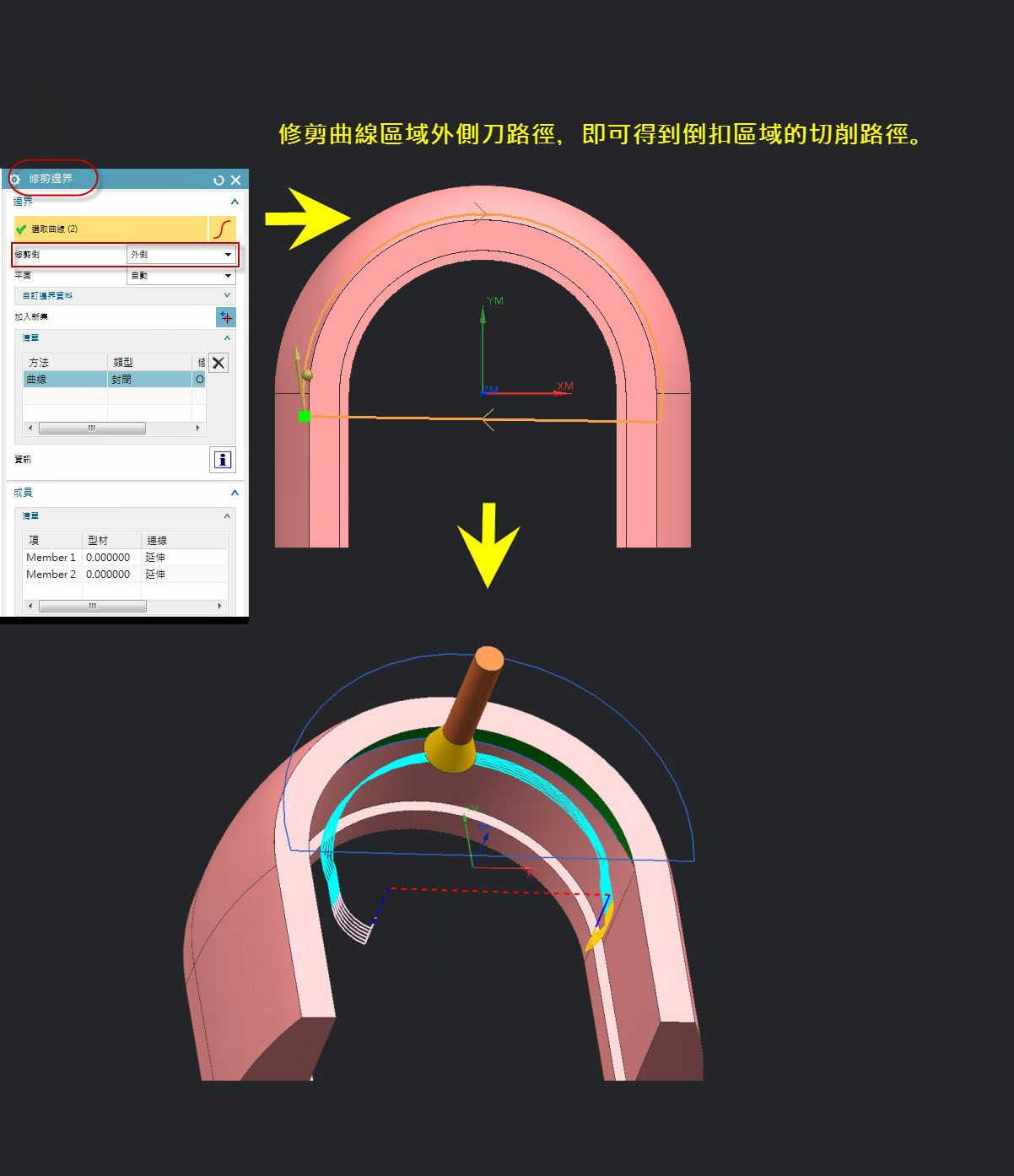

若只想加工倒扣面，其他區域不需要加工的話，可在需加工區域正上方繪製封閉區域曲線，設定為「指定修剪邊界」，修剪側選擇外側，即可得到想要的加工路徑….(完成)
