在NX CAM加工時，常常會碰到需要利用「IPW」計算翻面殘料加工，但是一旦利用「IPW」來做運算幾何體將會有些不方便的地方，如預覽IPW會強制開啟、模擬3D不真實‧‧‧等問題，那我們可以進行調整以符合我們的目的嗎!?答案是可以的，請參考我們的做法!!
請參考以下說明:

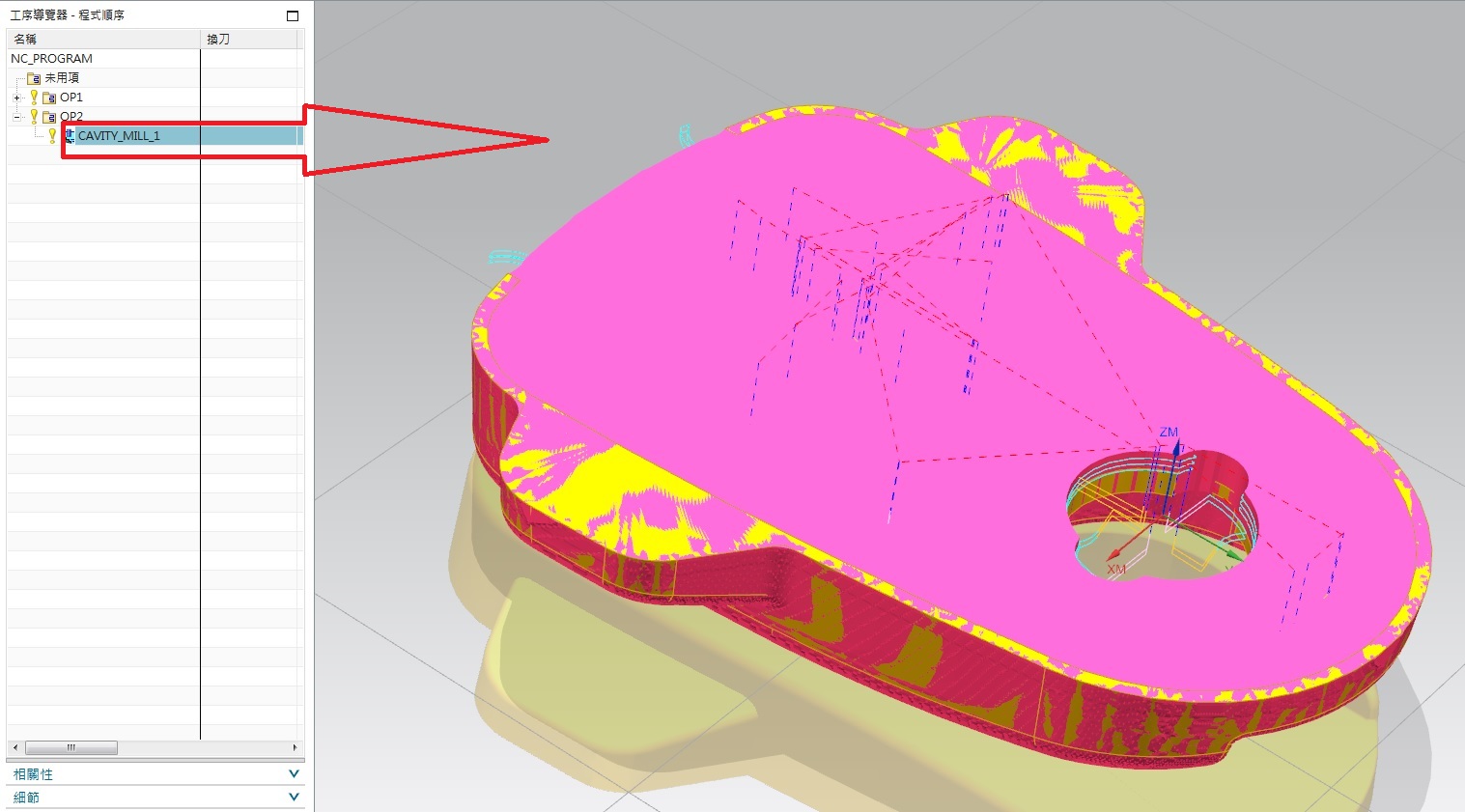

寫好工序後，點選工序進行預覽時常會發現IPW殘料預覽會擋住刀軌的問題。

時候我們就要開始調整軟體預設的設定，路徑如下

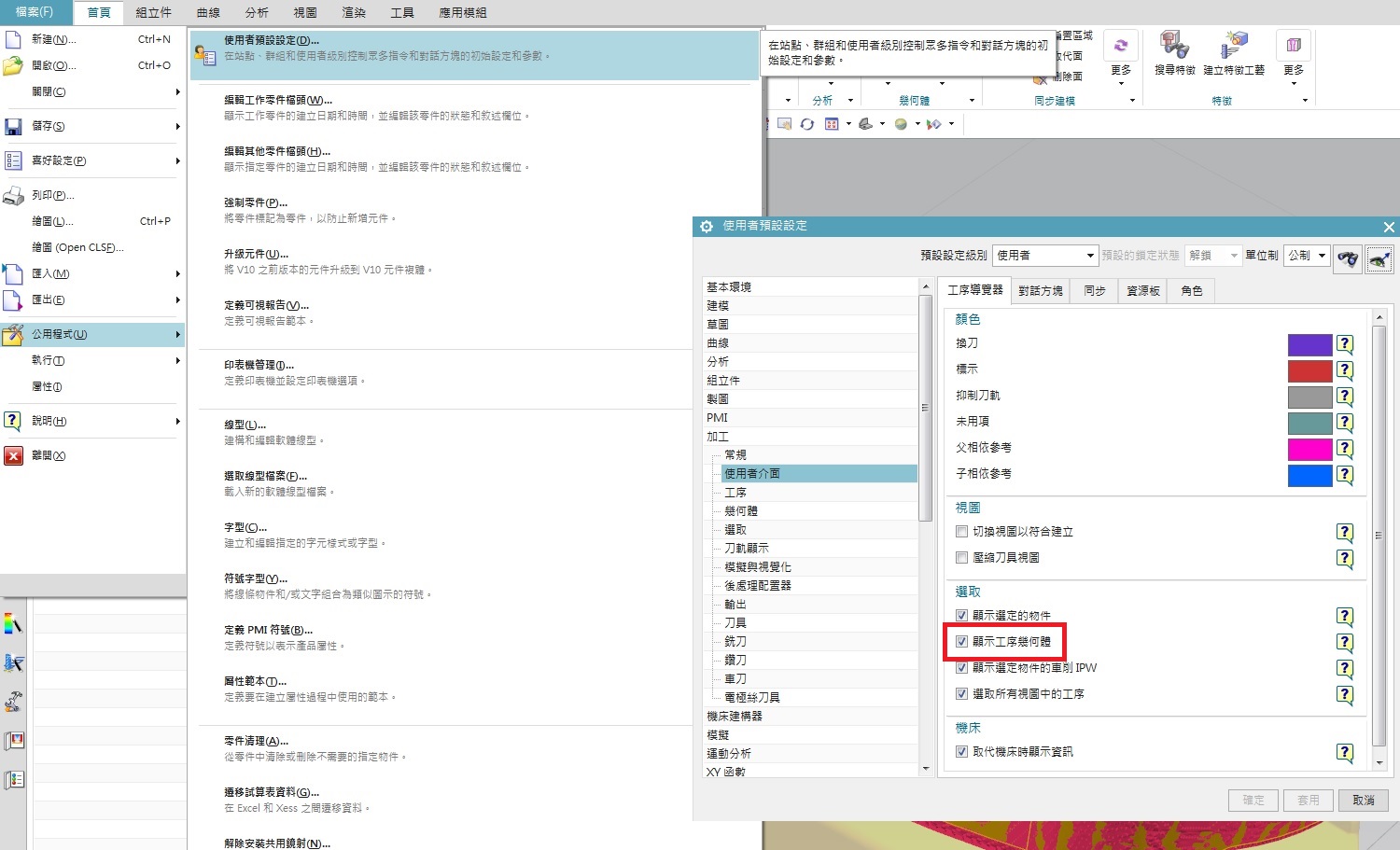

檔案/公用程式/使用者預設設定/加工/使用這介面/顯示工序幾何體(打勾取消)。

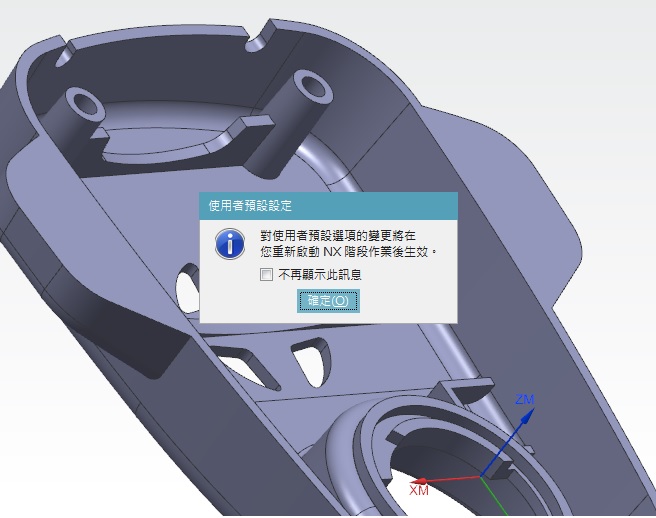

設置完成後，需關閉軟體，重新啟動軟體才會生效。

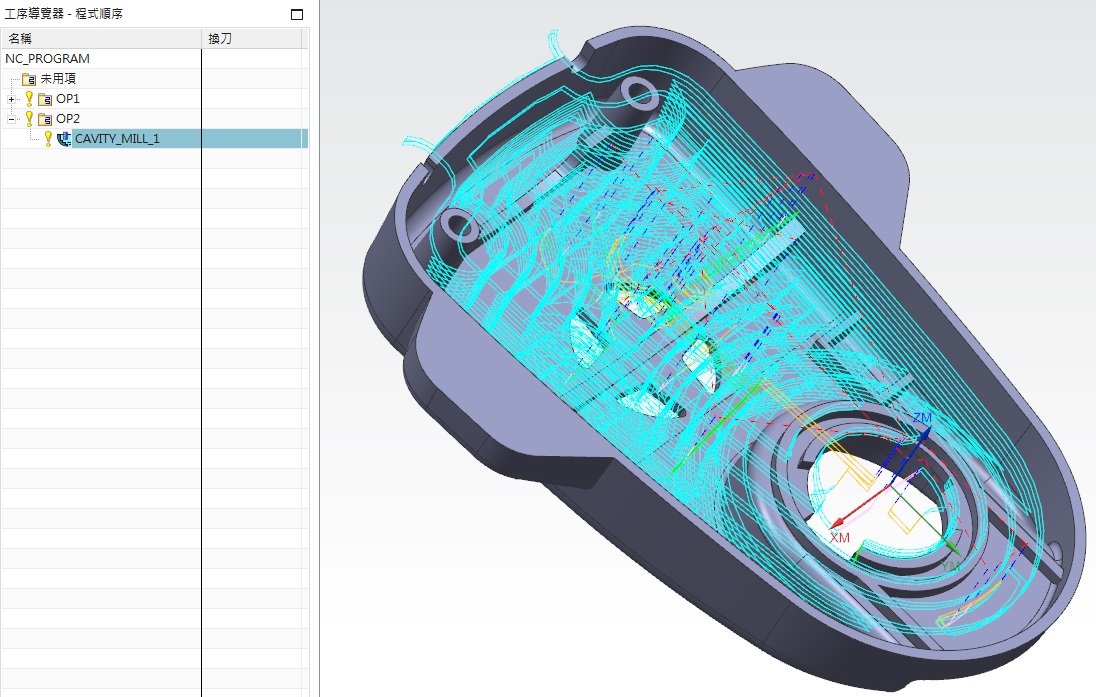

重新啟動軟體後就會看到新設置~完成!!

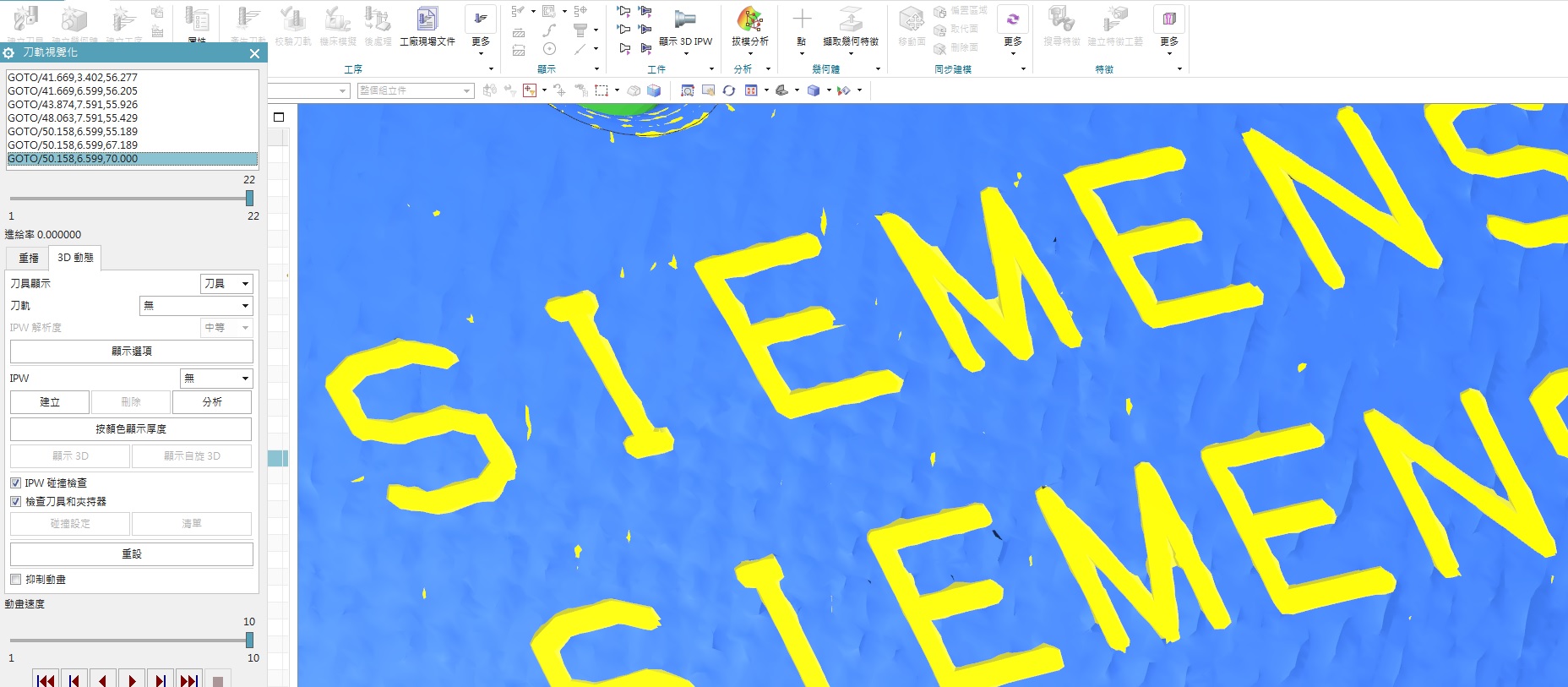

3D切削預覽，IPW顯示時還沒調整前的解析。

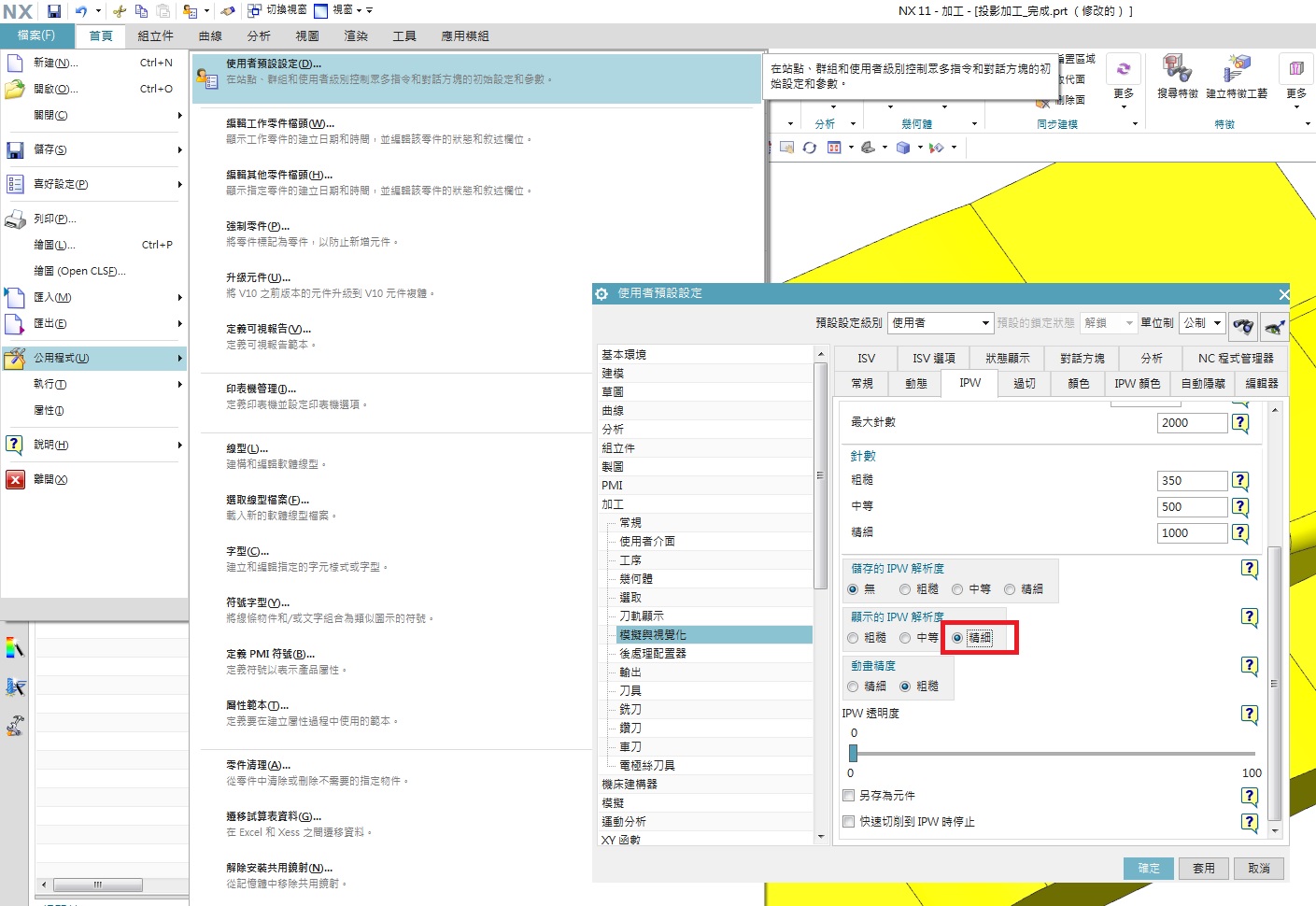

我們一樣要開始調整軟體預設的設定，修改路徑如下。
(原本軟體預設為中等，我們這時改成精細)

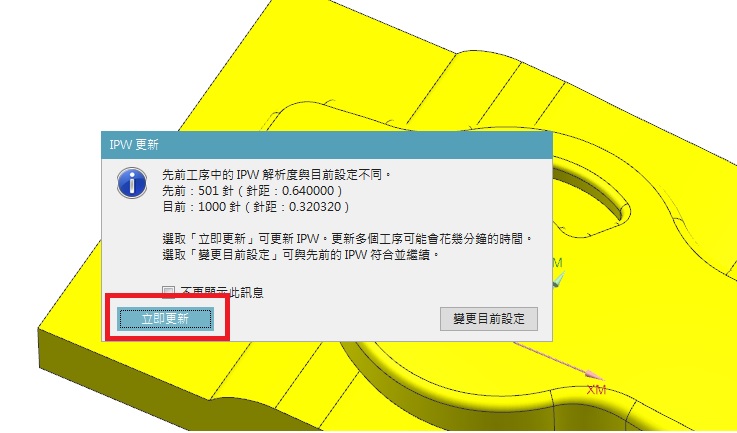

修改完一樣要重新開啟軟體，進行3D切削預覽會跑出這個修改視窗確認。

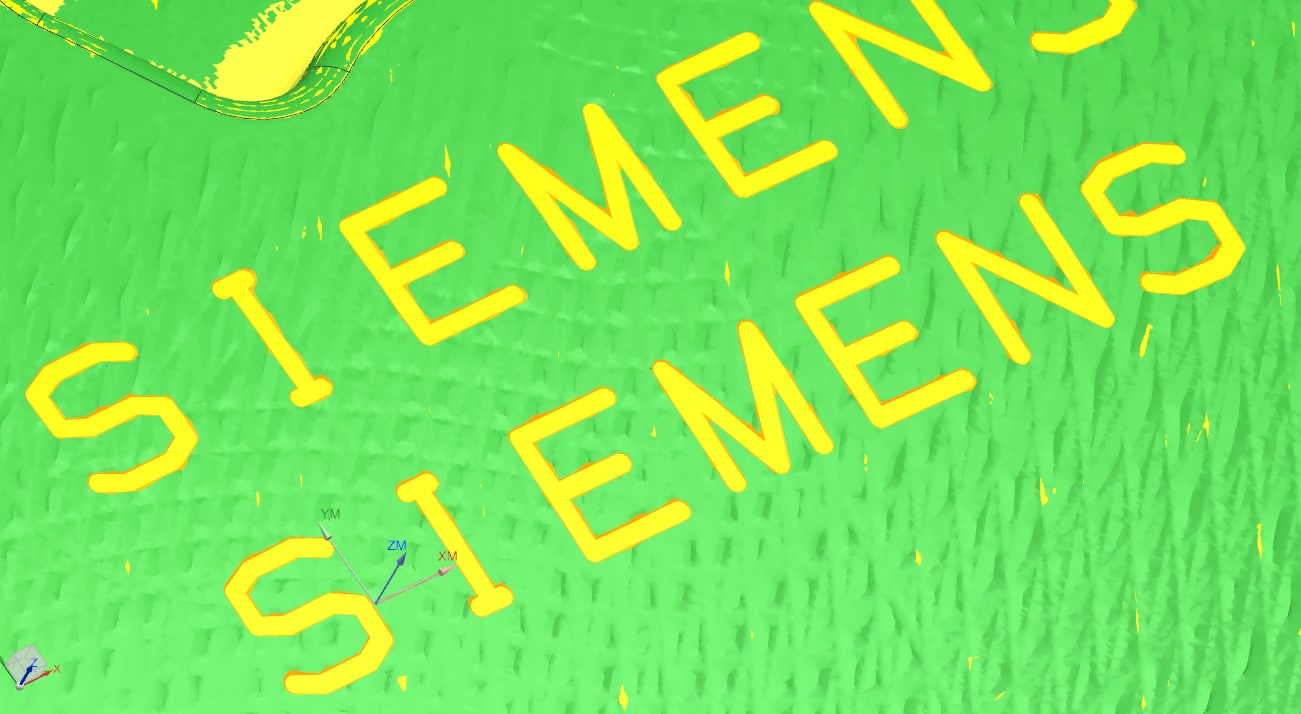

修改精細後的效果~完成!!
