NX CAM T型刀進行溝槽加工應用 – 2015/06/12
12
六月

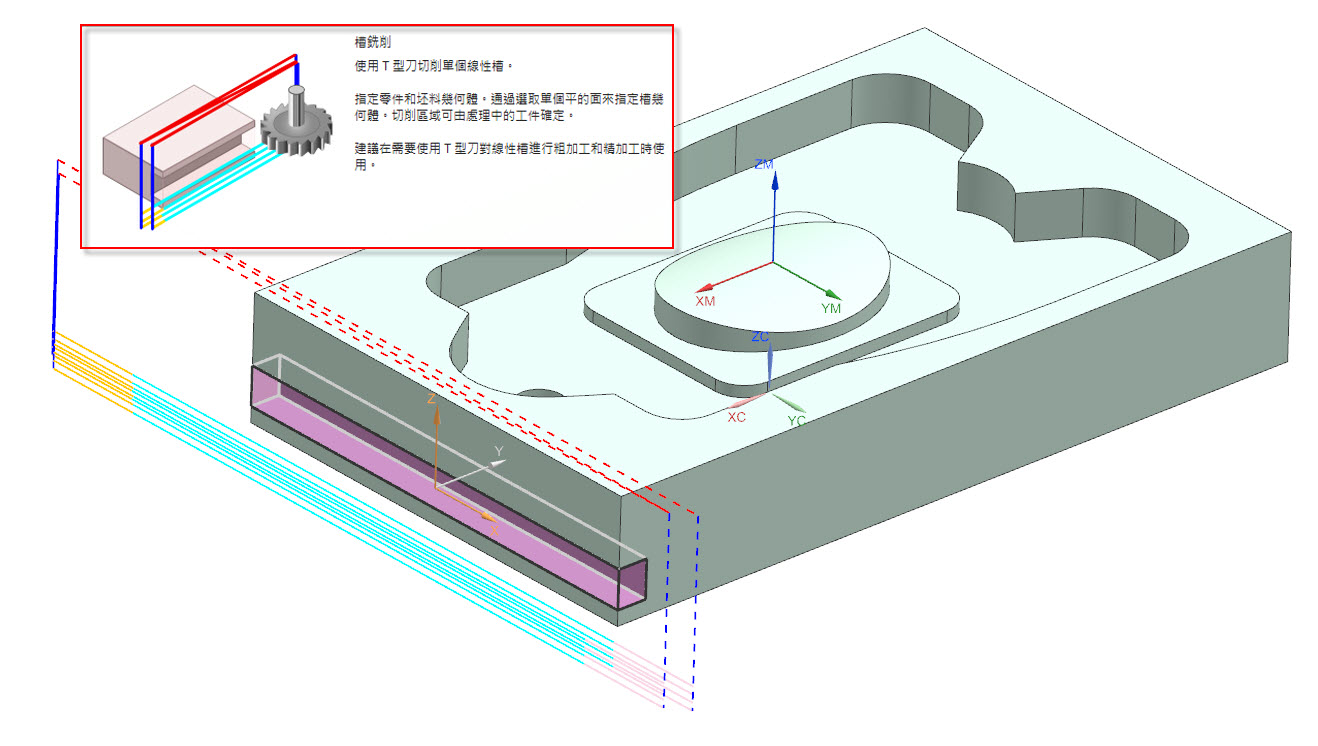

在NX CAM中，有一項加工方式為槽銑削加工，假設我們在產品上有某個加工槽並非Z軸投影式加工可執行加工，我們除了可以利用2D輪廓工法外，亦可使用體積辨識的槽銑削工法，在執行時可以辨識槽的長寬尺寸，並可調整需求的參數，即可達成加工路徑的生成，免去2D輪廓工法的複雜設定。
步驟1 步驟2 步驟3 步驟4 步驟5 步驟6 步驟7 步驟8

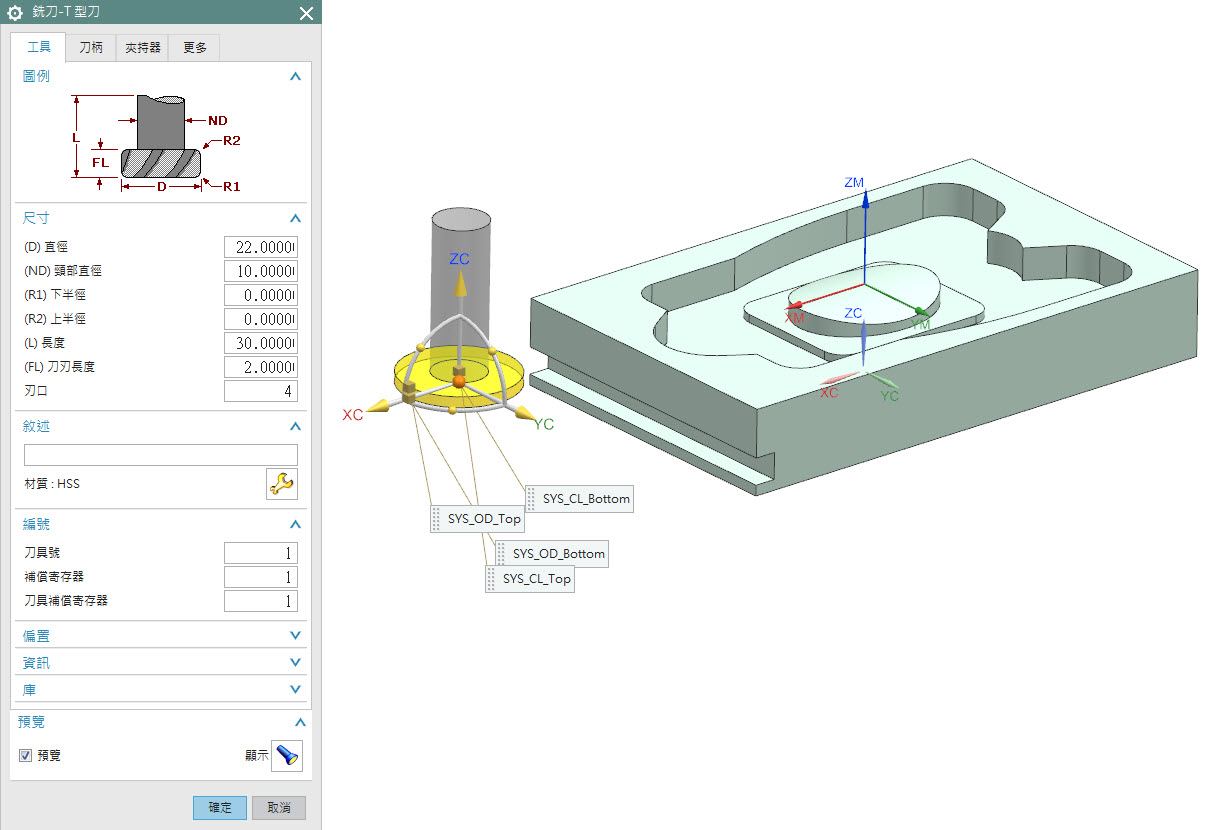

首先，我們在執行加工模式時，設定一把T型刀具，此刀具的刀具形狀必須可以進入線性溝槽才可以。
【(刀具直徑 – 頸部直徑) / 2 必須大於 溝槽寬度】 【刀刃長度 必須小於 溝槽深度】
【(刀具直徑 – 頸部直徑) / 2 必須大於 溝槽寬度】 【刀刃長度 必須小於 溝槽深度】

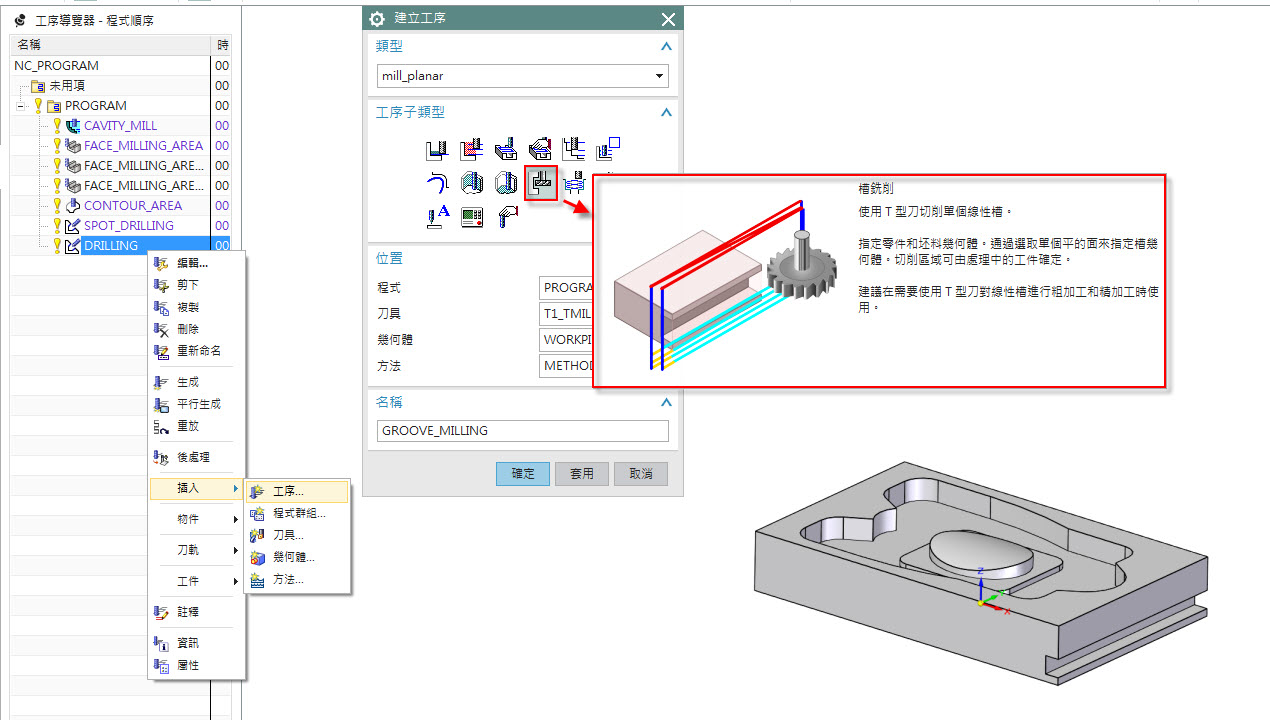

接下來即可設定加工工法，此工法為【Mill_Planar】裡的工法。

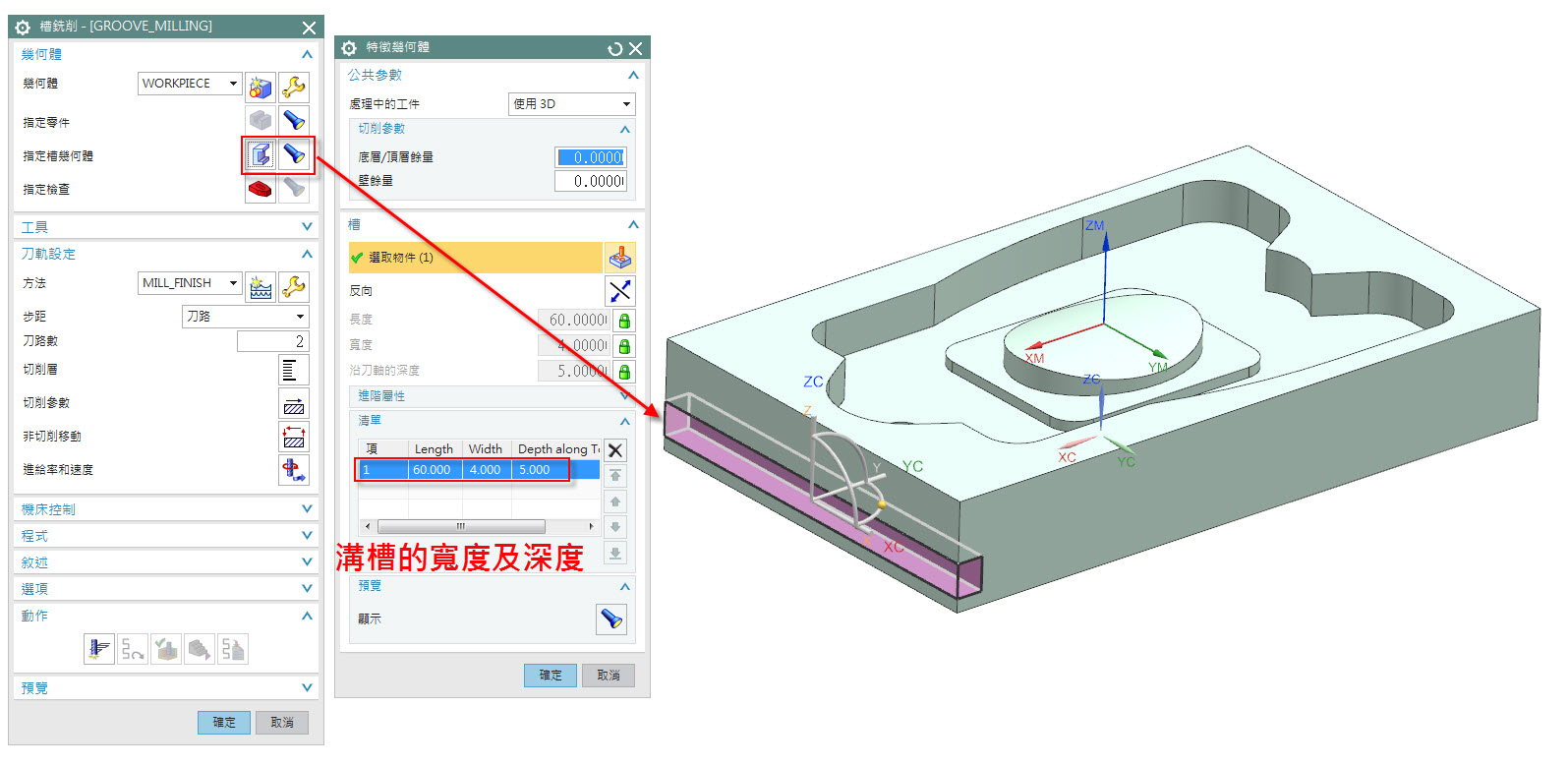

後續指定加工的區域，NX即會運算此溝槽的寬度及深度，並且了解加工範圍。

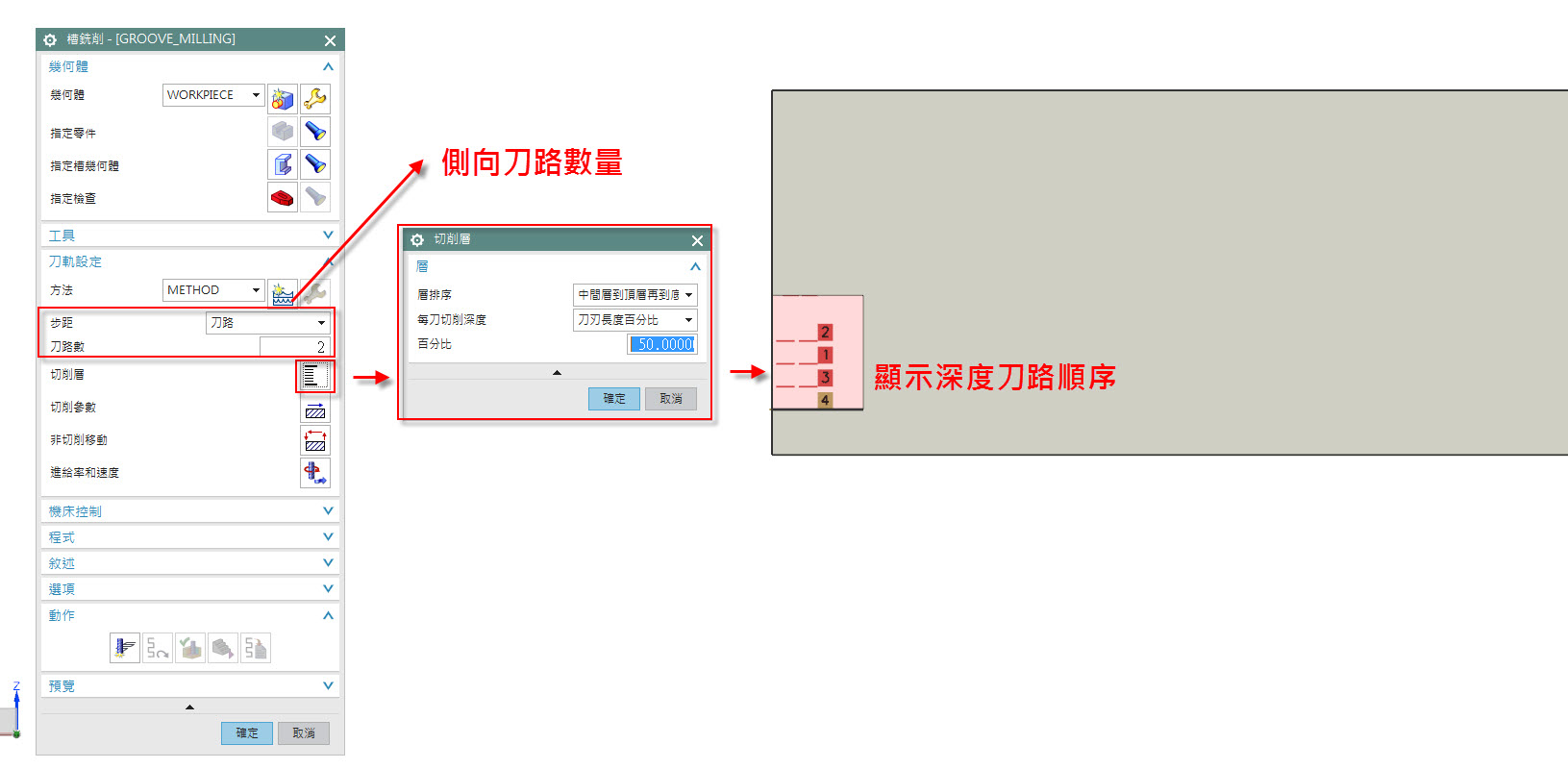

然後設定所需求的側壁刀路以及深度刀路數量，並可預覽深度刀路順序。

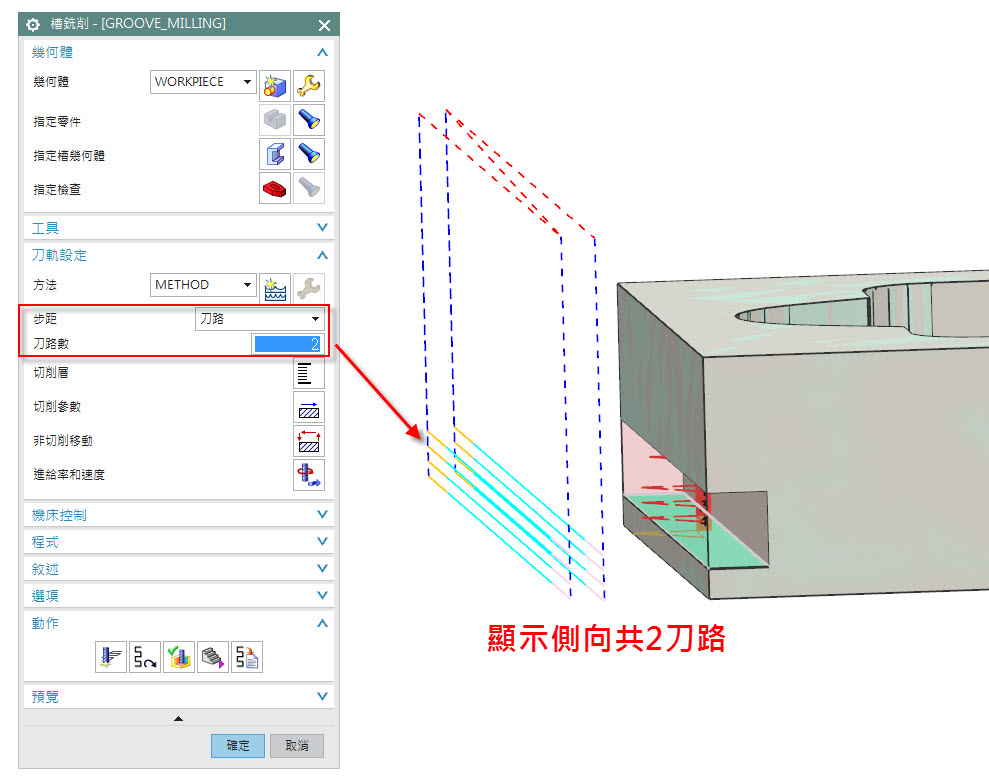

之後生成後，可在介面上看到兩刀路，並且切削深度順序可以所設定的順序進行。

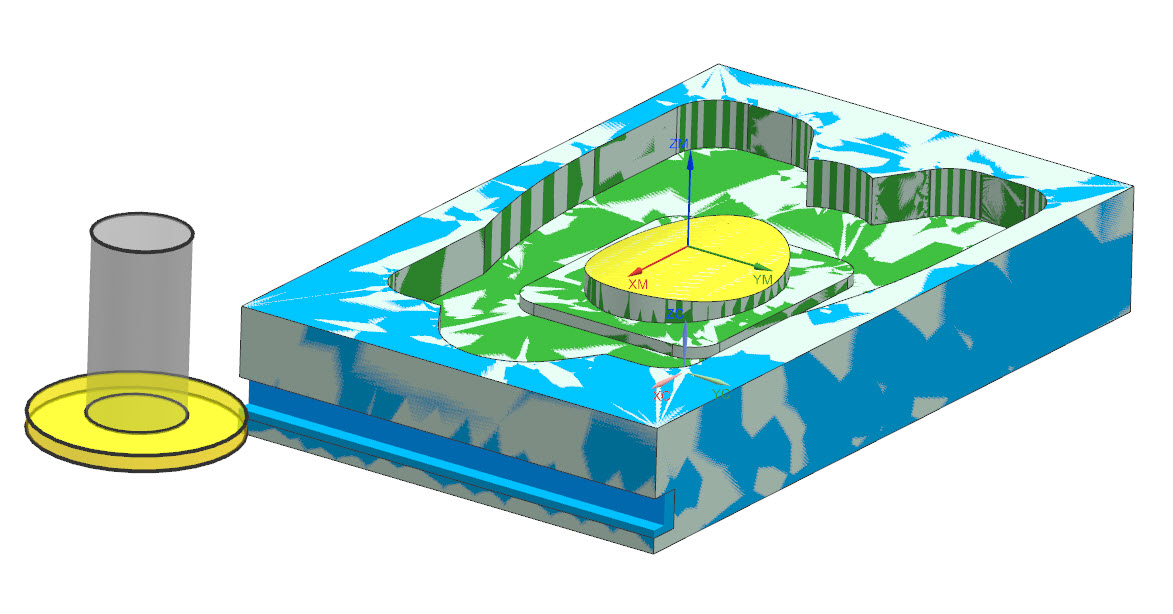

可模擬殘料及切削路徑，確認切削狀況是否正確。

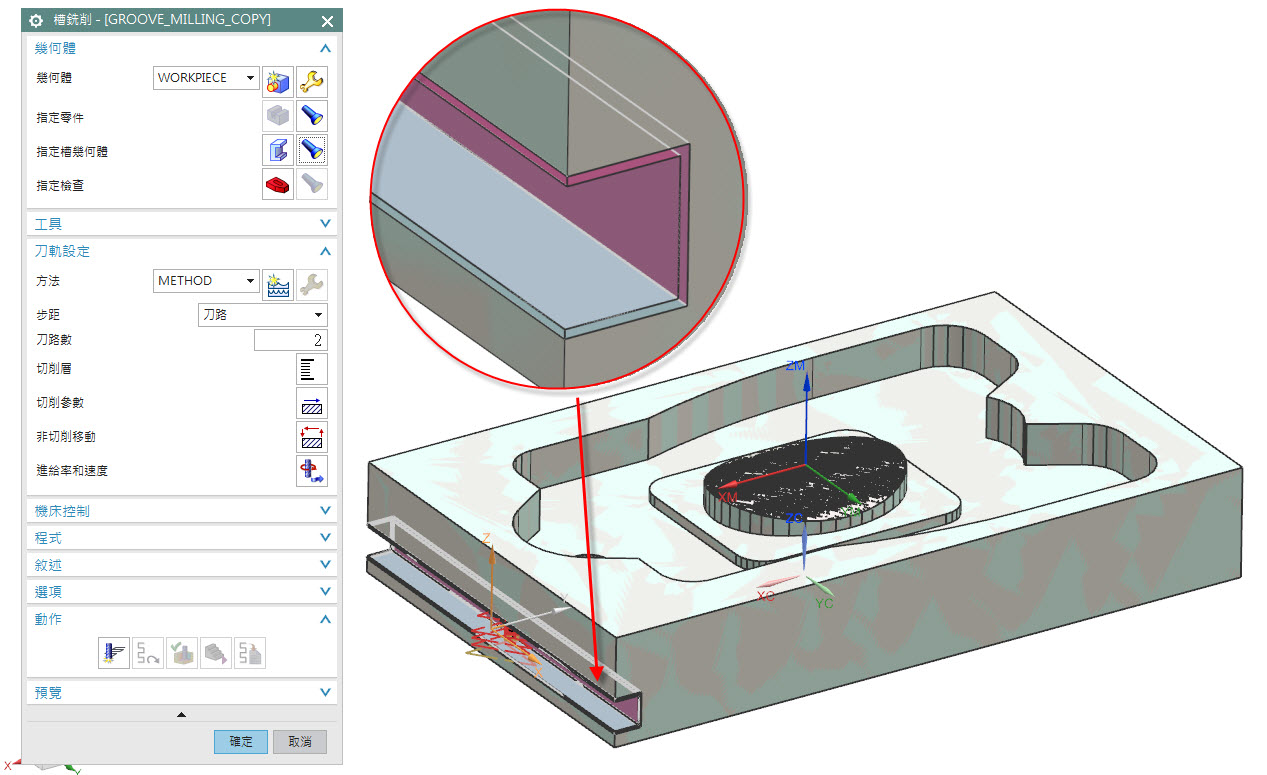

假設要預設餘量進行精修，NX也會運算上次刀路所留下的殘餘料，更聰明的生成所需工法(完)
周泊亨 Henry Chou
