NX_Hole_Making鑽孔點偏移方法 – 2019/06/28

六月

Posted by Monica

Category:

使用Hole_Making加工孔時，常被孔特徵限制加工點位置，若加工點位需偏移？要如何偏移？

可參考以下操作。

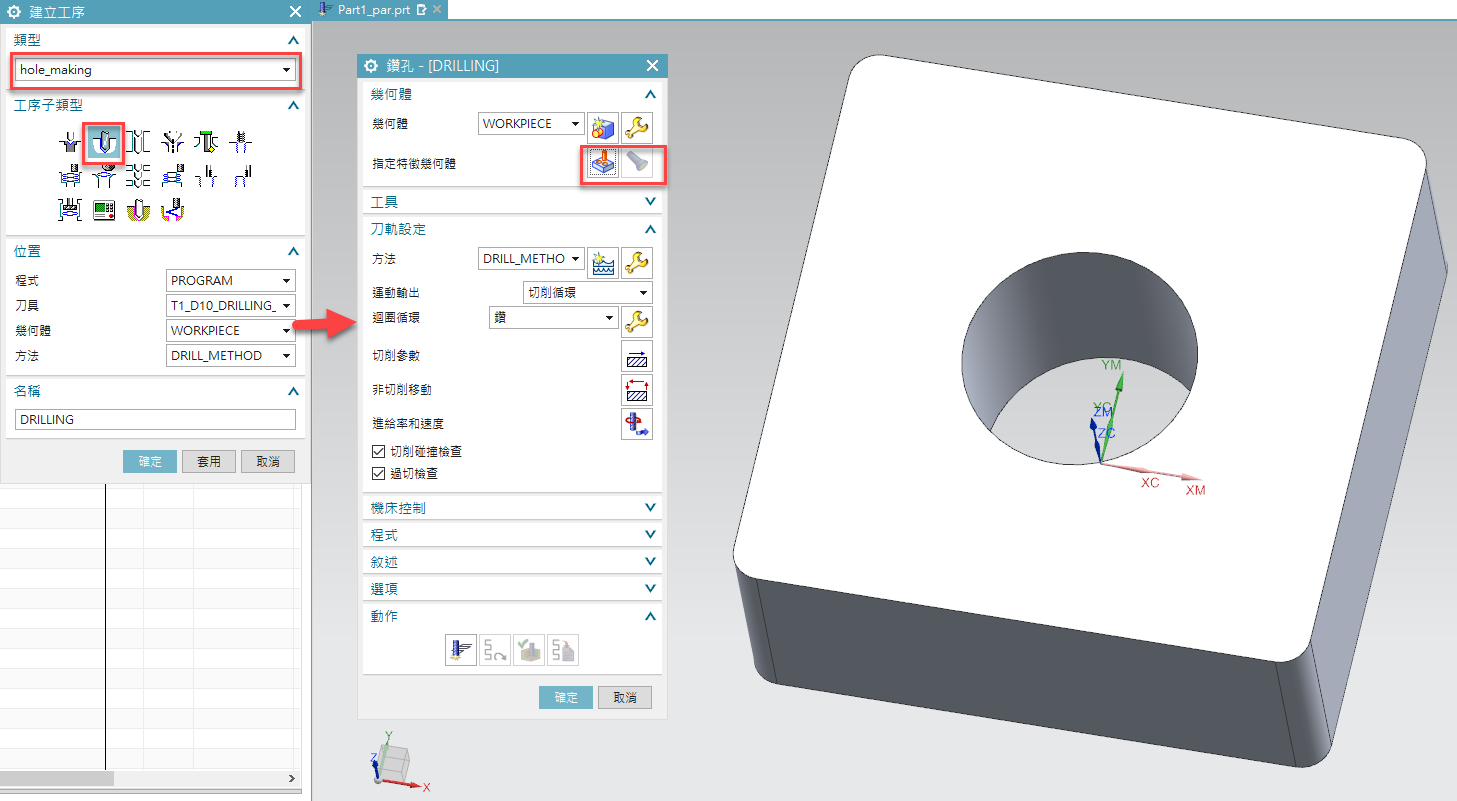

建立Hole_Making工序，指定特徵幾何體。

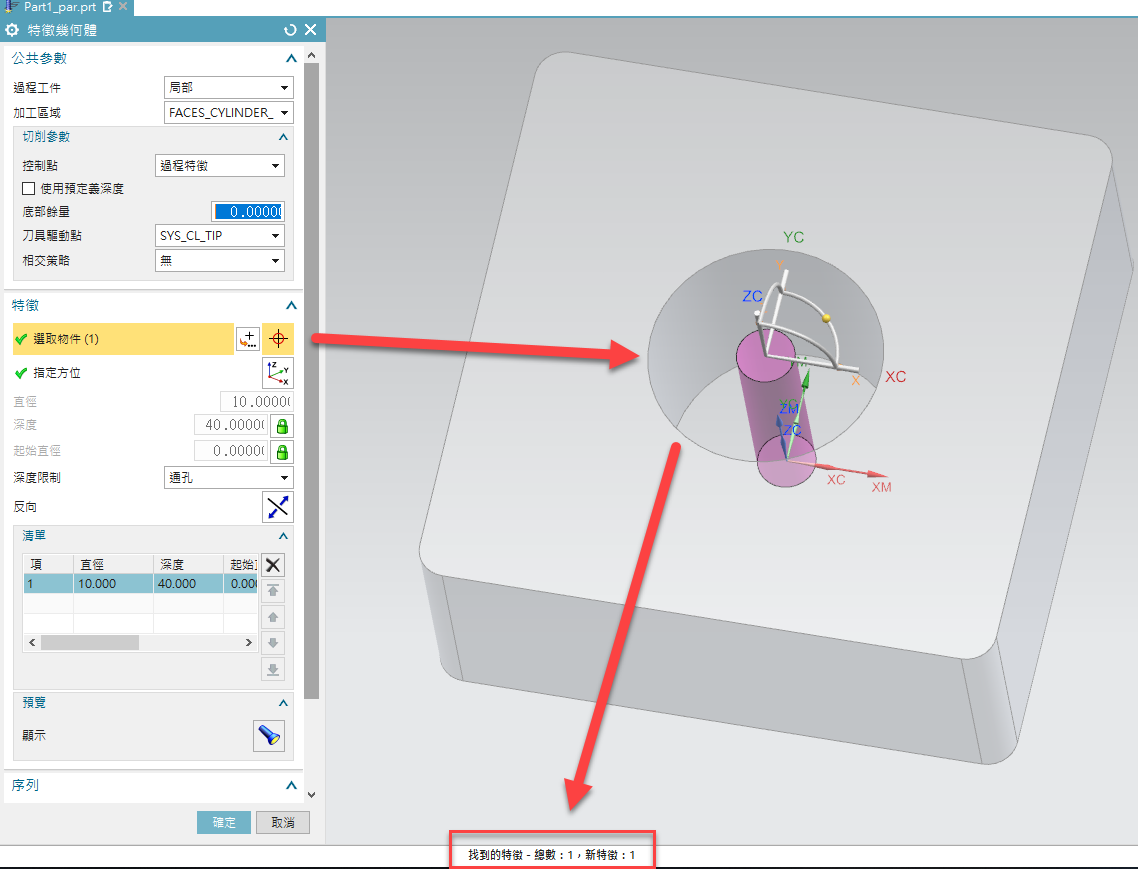

選取物件時只會辨識圓心點特徵位置。

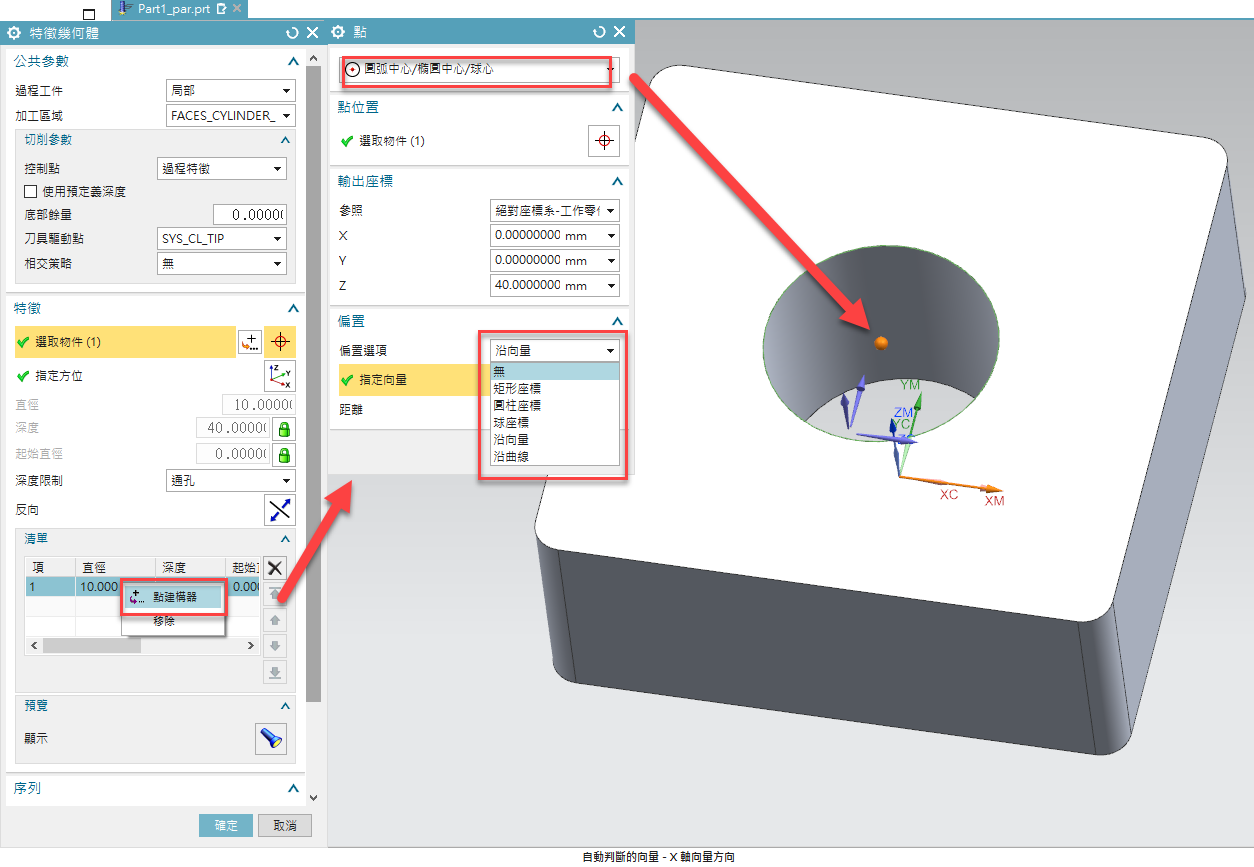

可於清單中點選右鍵，選取點建構器，進入後於點位置選圓弧中心 (選取頂面圓弧)，即出現橘色圓點。

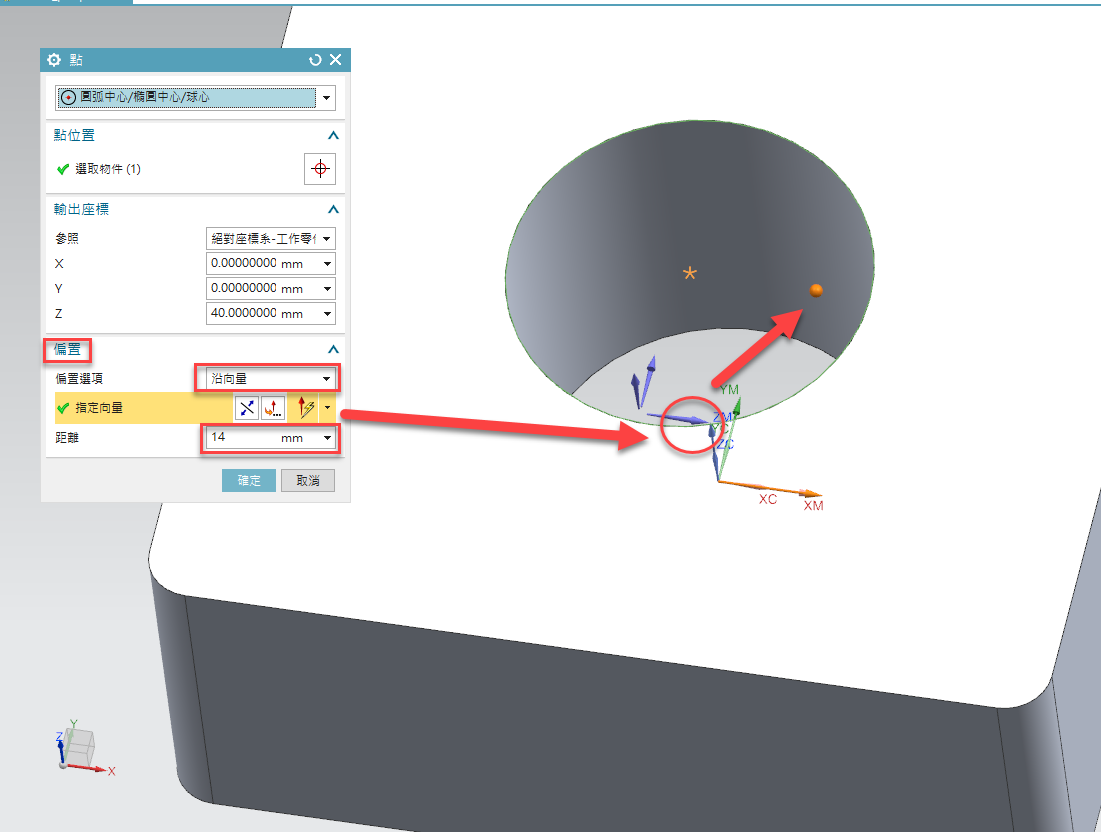

再於下方偏置設定，偏置選項-沿向量，指定向量-箭頭處方向，距離輸入，即可將橘點位移動。

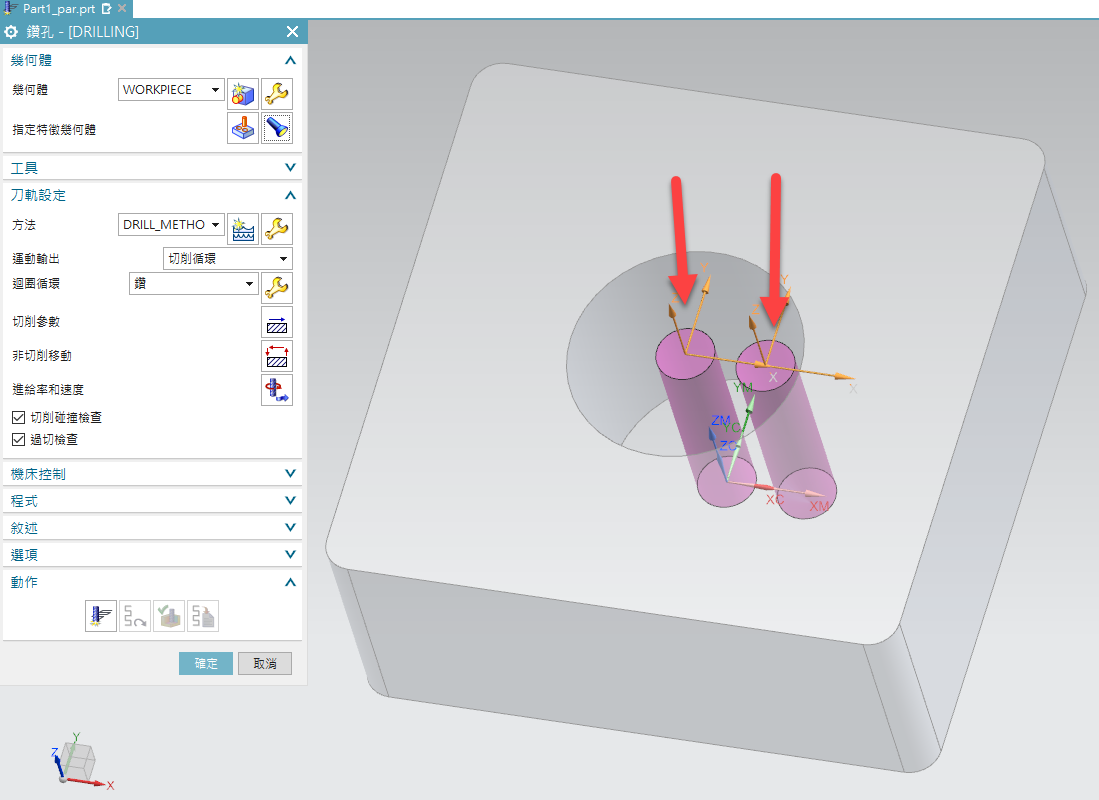

確定後即在清單出現偏移之孔特徵。

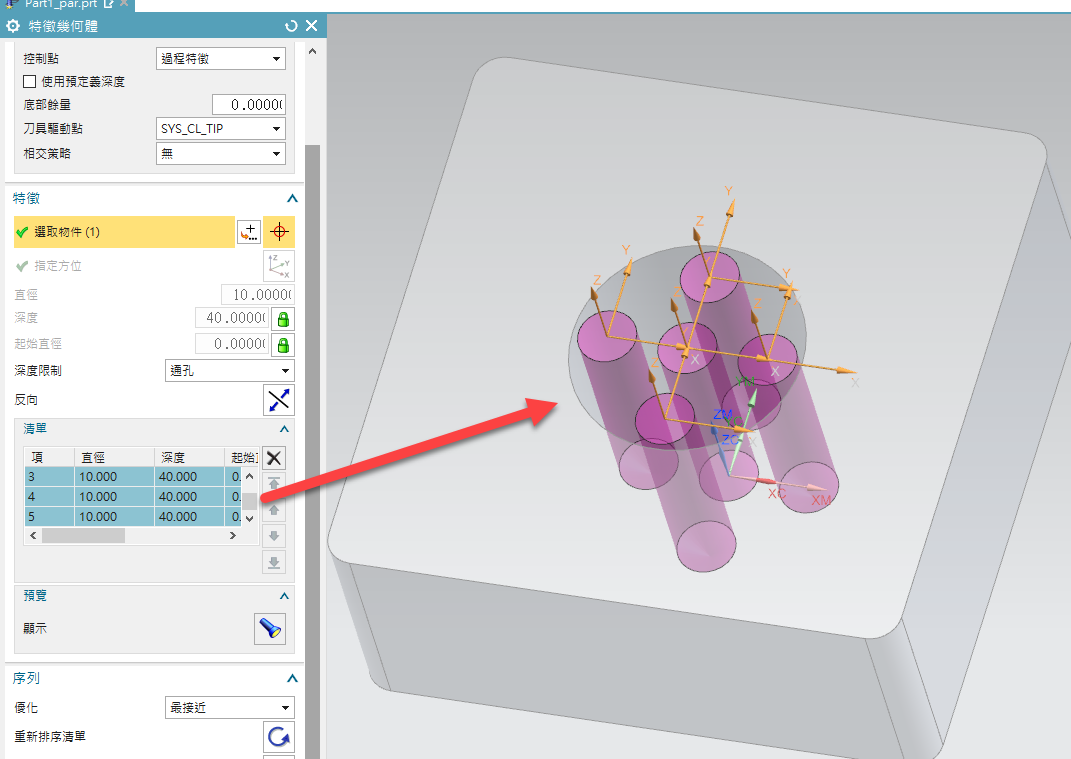

依照2~5步驟，重複設定4個方向的向量，即可在一孔內產生多個孔特徵。...(完成)。

蕭浩偉 Eric_Hsiao
