Simcenter FloEFD – 將分析設定快速套用到不同項目 – FloEFD模板功能 – 2024/03/08
8
三月
當工程師設定好CFD專案的「參數」、「條件」…之後，這時，同質性 的問題也能用相同的設定進行分析，
並且這些分析參數的設定也是技術Know How，透過「創建模板」功能將相關設定保存下來，快速套用到不同的分析項目上。
※ 註: 計算流體力學 (Computational Fluid Dynamics，簡稱CFD)
步驟1 步驟2 步驟3 步驟4 步驟5
在Siemens FloEFD完成一個分析項目後，點選「單位」的下拉選單並選擇「創建模板」。

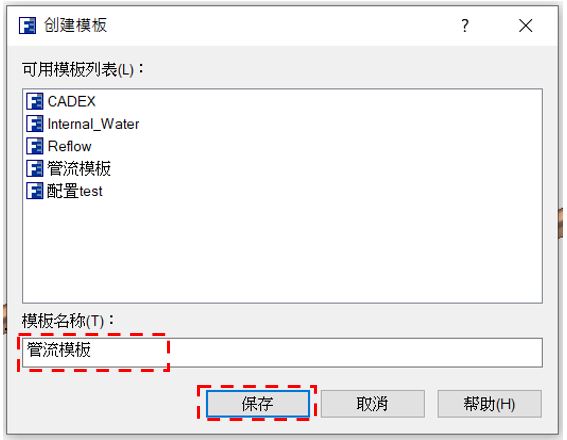

輸入「模板名稱」並點擊「保存」即可保存模板設定。

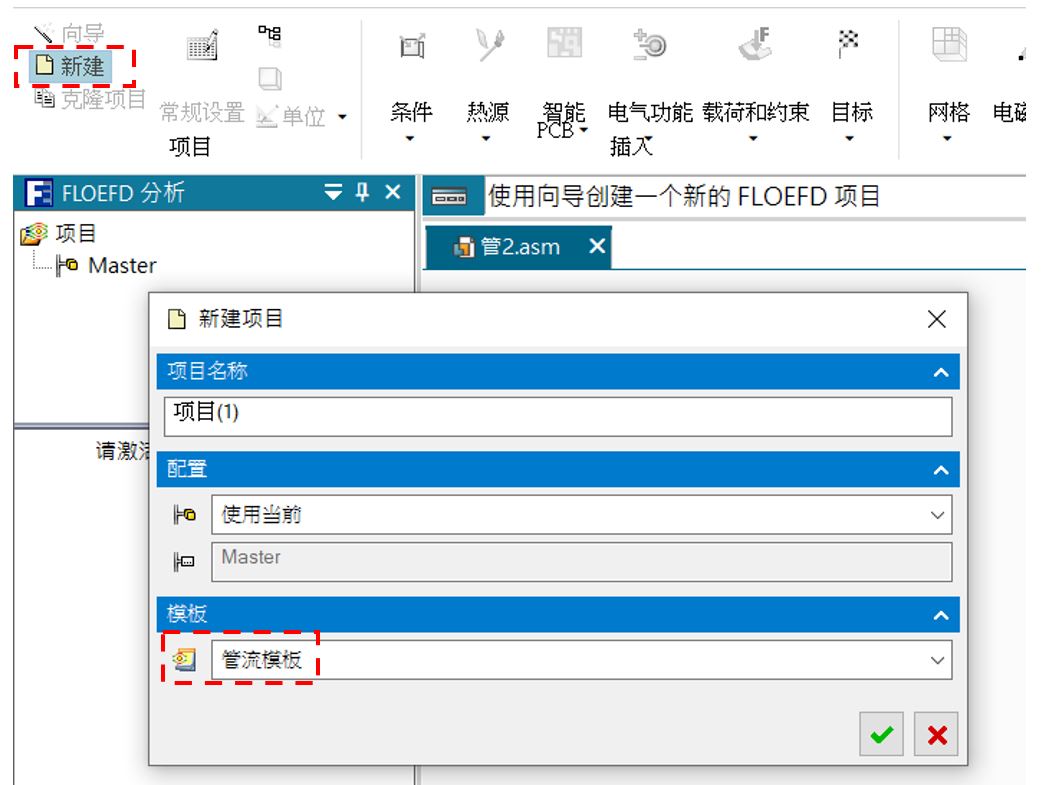

使用「新建」來創建一個新的分析項目，並且將模板選項設定為需要的「模板」來創建分析項目。
新創建的分析項目就會帶入相關的「邊界條件」、「目標」、「結果」…等設定，但由於模型已經完全不同，

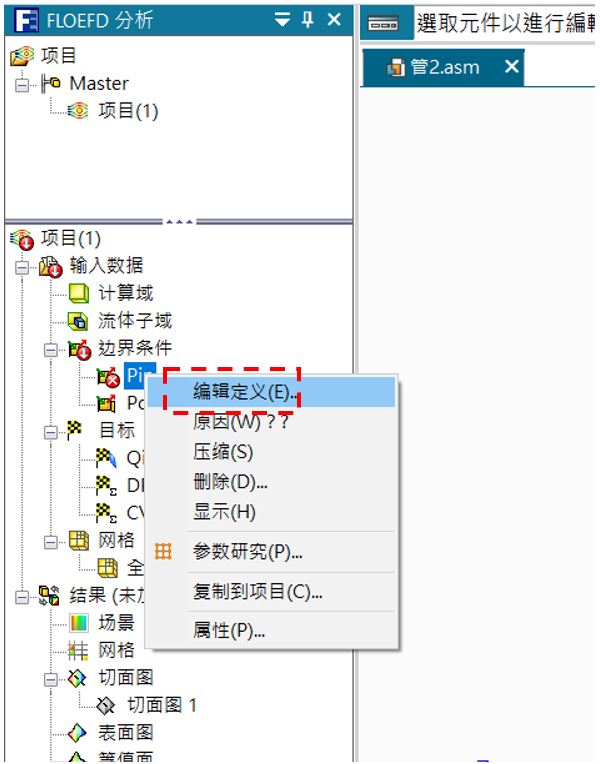

因此會有參考面丟失的狀況，接著對有缺失的條件點擊右鍵選擇「編輯定義」。
因此會有參考面丟失的狀況，接著對有缺失的條件點擊右鍵選擇「編輯定義」。

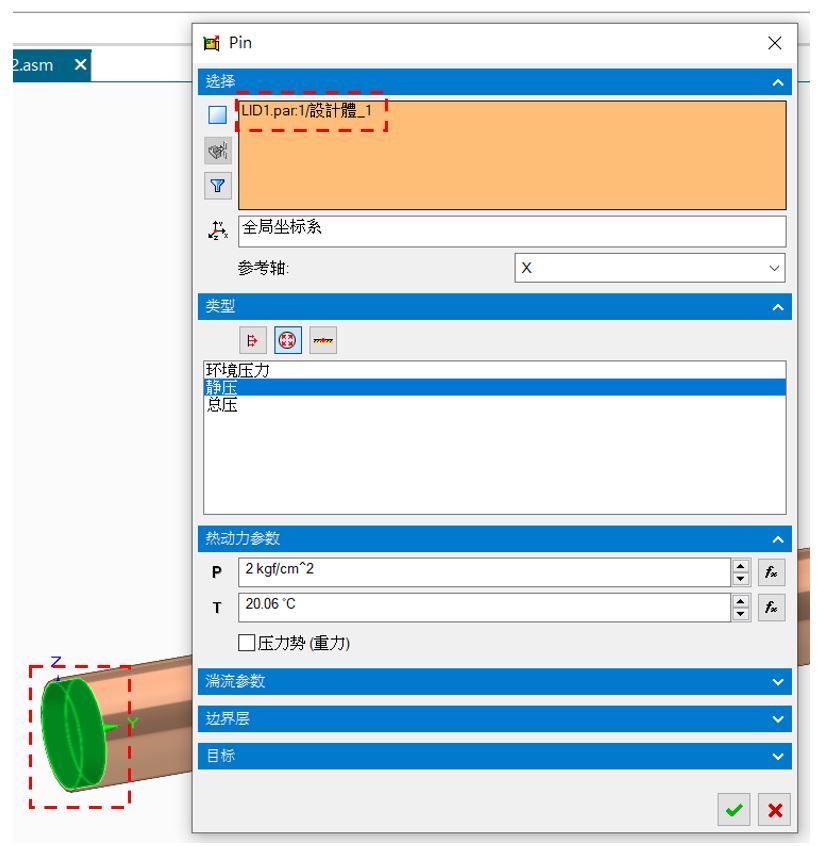

此時就能進行參考面的設定，而相關參數也會從「模板」帶入，可視分析項目的需求進行調整。
透過「創建模板」的應用，可大幅度簡化同類型分析所需的設定時間，並且能保存下同類型的分析經驗傳承給不同設計人員。…(完成)
透過「創建模板」的應用，可大幅度簡化同類型分析所需的設定時間，並且能保存下同類型的分析經驗傳承給不同設計人員。…(完成)
許宏安 Angelo Hsu
