Simcenter FloEFD–快速切換結果顯示畫面–場景功能 – 2024/04/09

四月

Posted by Monica

Category:

當在觀看分析結果時，Simcenter FloEFD 可同時設定許多不同的「切面圖」、「表面圖」、「流動跡線」…等圖形，

利用這些不同呈現的圖，能看出模型的特質。

但同時間，開啟所有圖形又會讓版面變的雜亂，這時，可以利用「場景」的功能，快速在不同顯示分組之間進行切換。

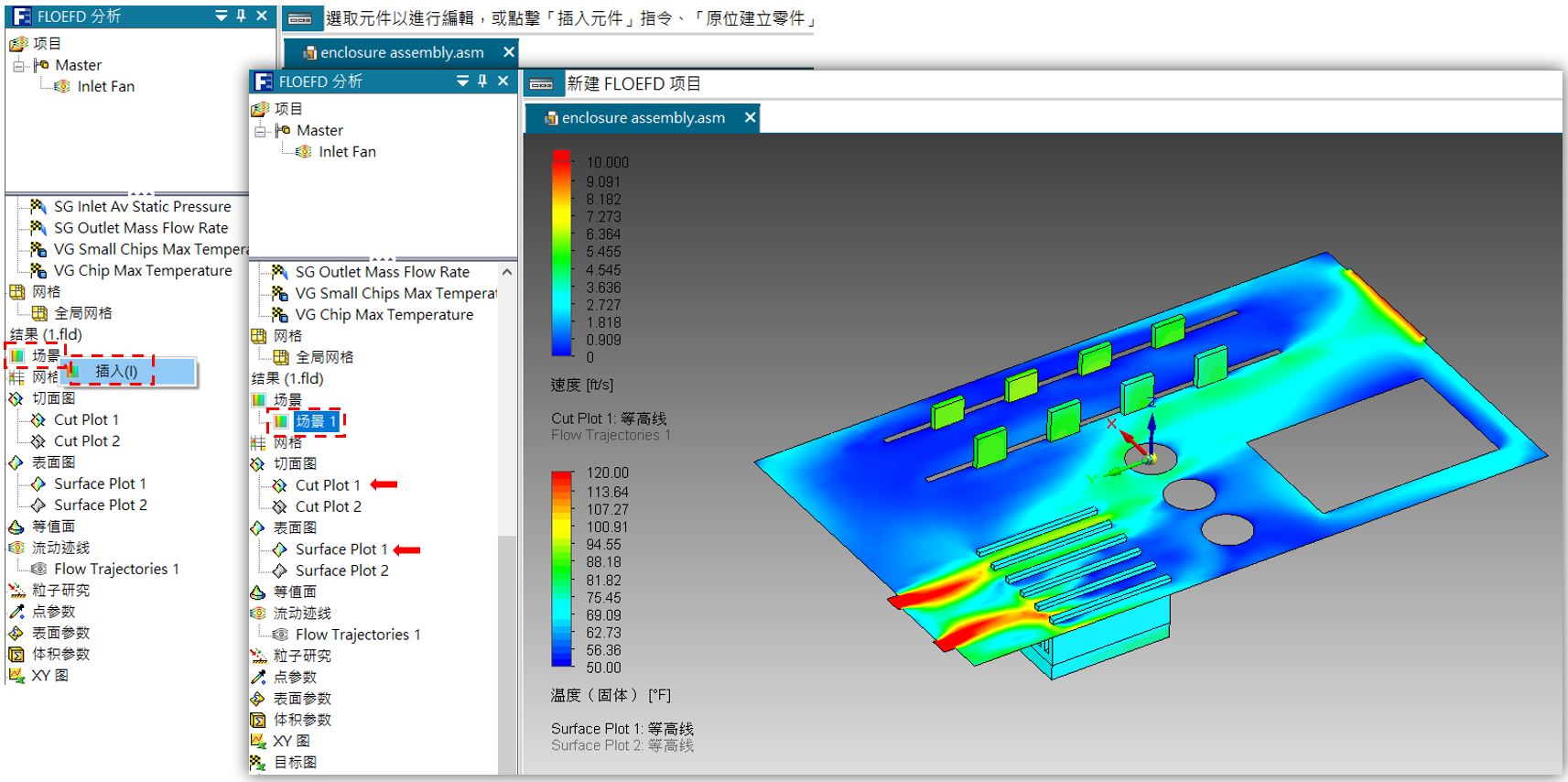

在Simcenter FloEFD完成一個分析項目後，對在「結果」之下的「場景」，點選右鍵後，選擇「插入」，此時，即可將當下的結果顯示狀態，生成一個新的「場景」。

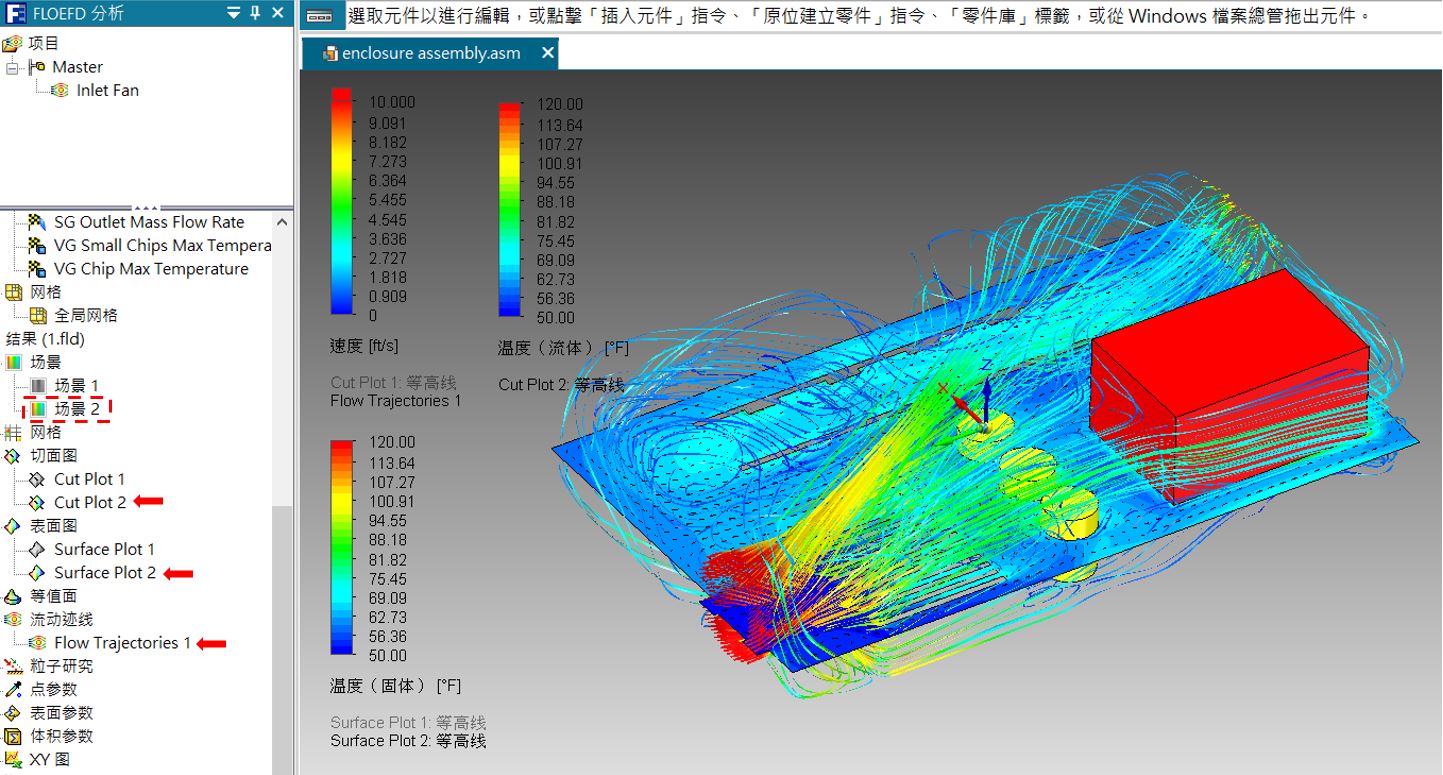

切換不同的結果顯示，然後再「插入」一個新的「場景」，此時即會將當下的結果顯示狀態生成一個新的「場景」。

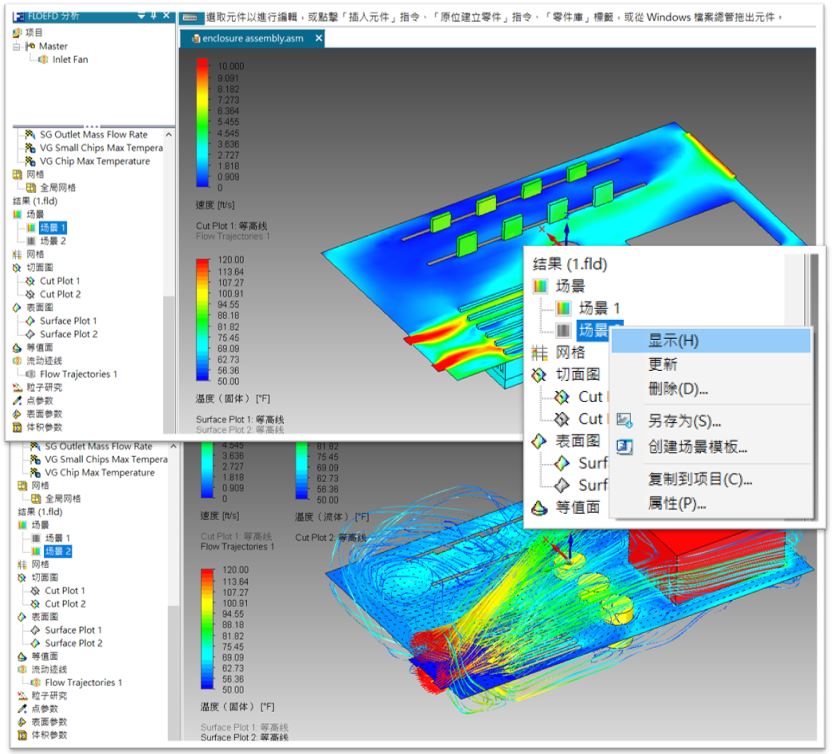

對在不同的「場景」，點選右鍵後，選擇「顯示」，即可切換不同場景的結果顯示。

若要改變結果顯示，先調整好結果的顯示狀態，然後再對「場景」，點選右鍵後，選擇「更新」即可將新的結果顯示寫入場景。...(完成)

許宏安 Angelo Hsu
