Solid Edge CAM Pro (NX CAM) 刀軌編輯進給 – 2024/01/19
19
一月
Solid Edge CAM Pro（NX CAM）在設計完加工路徑時，

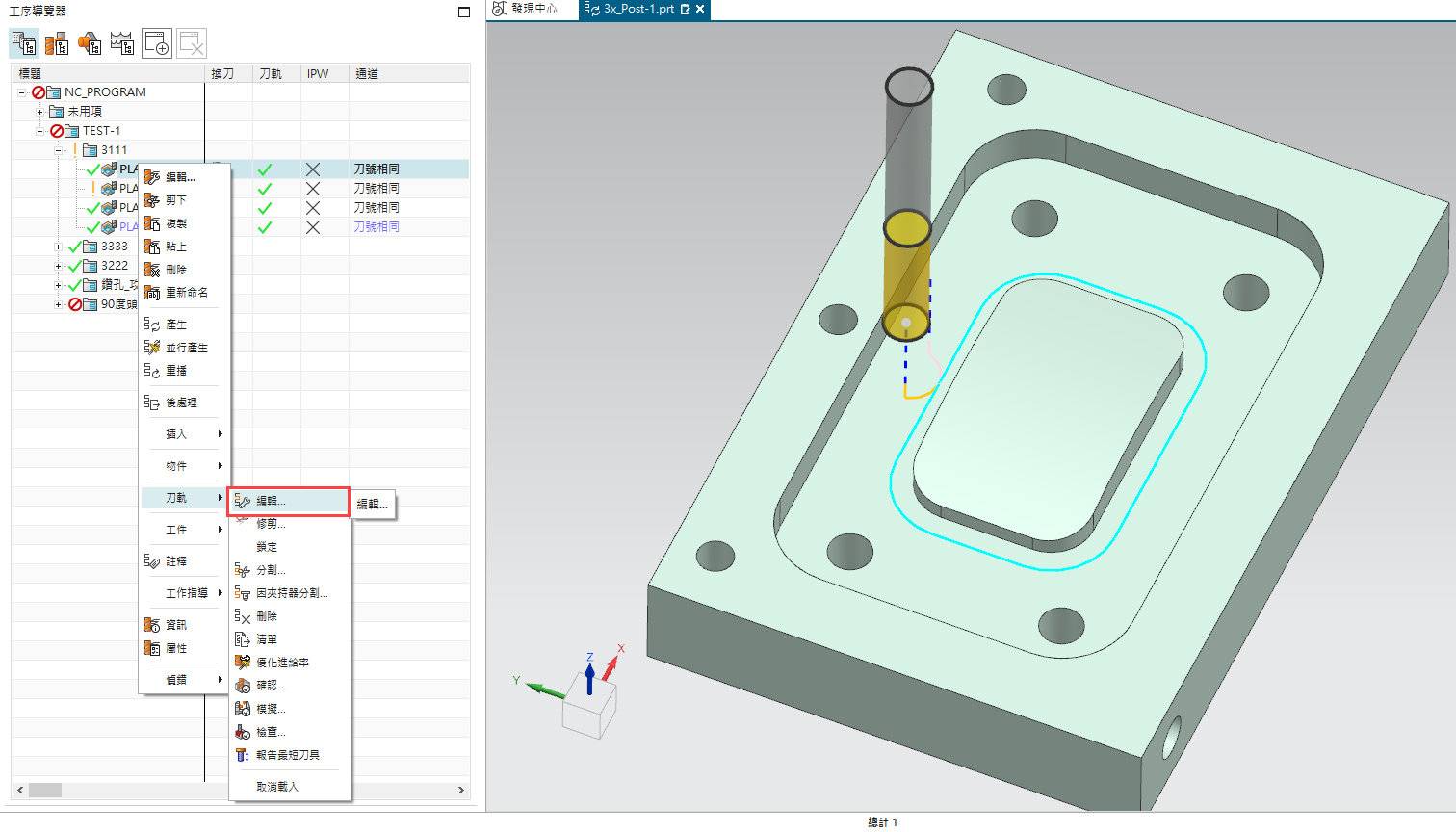

若想針對路徑進給做優化或調整，可以點「工序」→「右鍵」→「刀軌」→「編輯」功能。
圖示 步驟1 步驟2 步驟3 步驟4

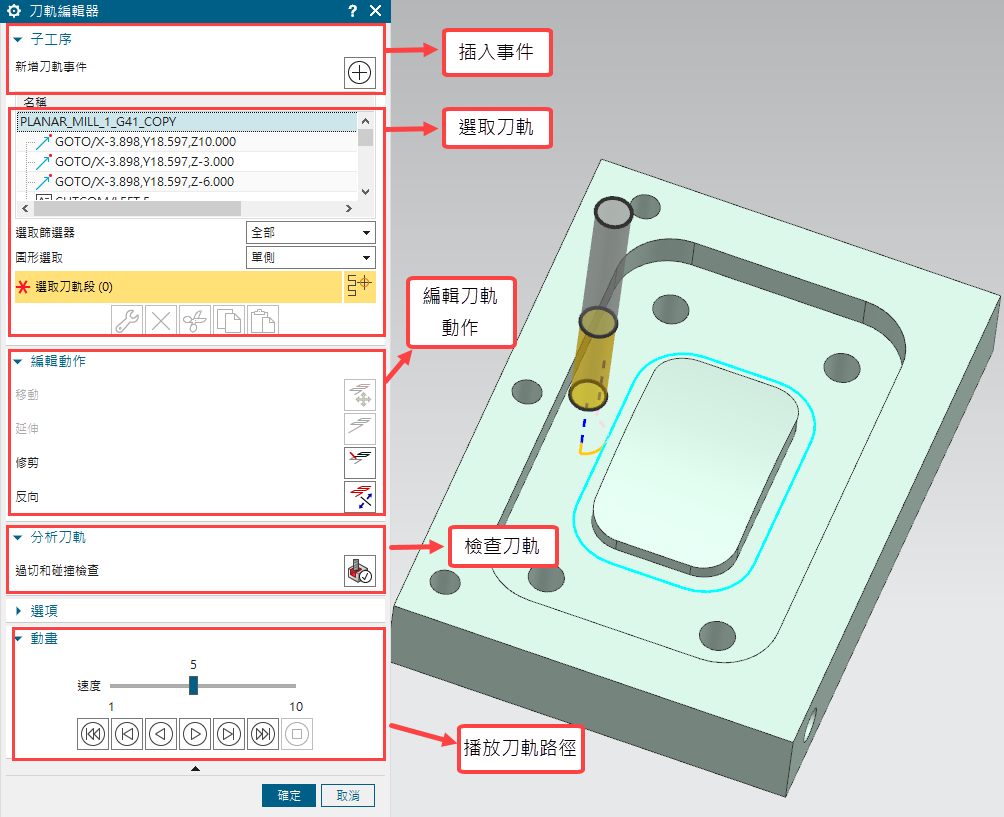

開啟刀軌編輯器之後，此介面說明如下。
(此功能可以針對位置插入事件，路徑修剪、移動、延伸、反向，分析刀軌...等等)。
(此功能可以針對位置插入事件，路徑修剪、移動、延伸、反向，分析刀軌...等等)。

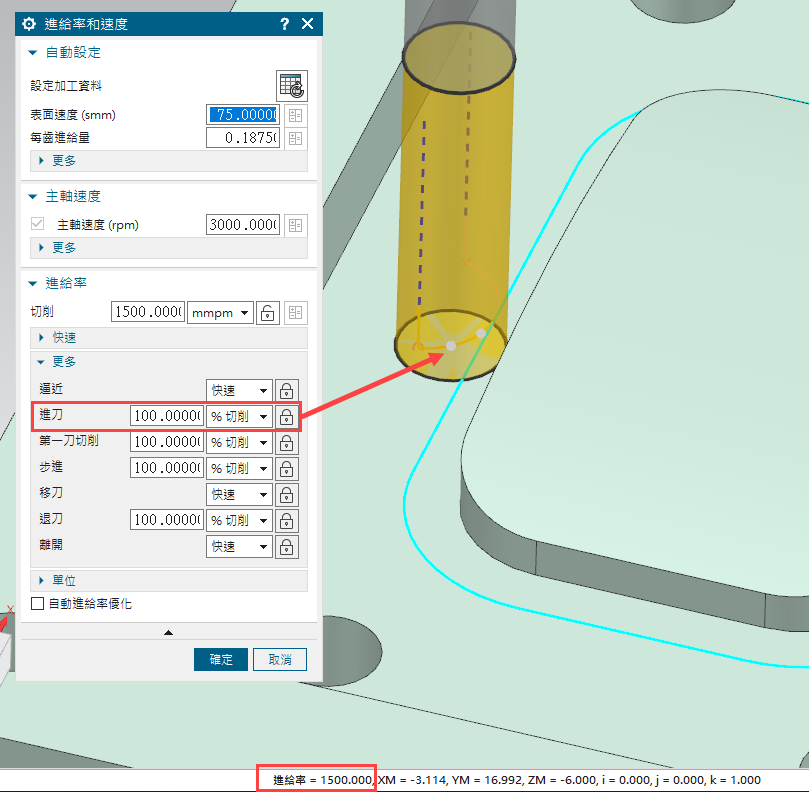

假設我只想針對圓弧進刀路徑調整進給，比如：圓弧路徑的進給率希望可以再提高一點。
但因為工序已設定進刀為切削進給，黃色的進刀路徑理論上應該都是相同的。
但因為工序已設定進刀為切削進給，黃色的進刀路徑理論上應該都是相同的。

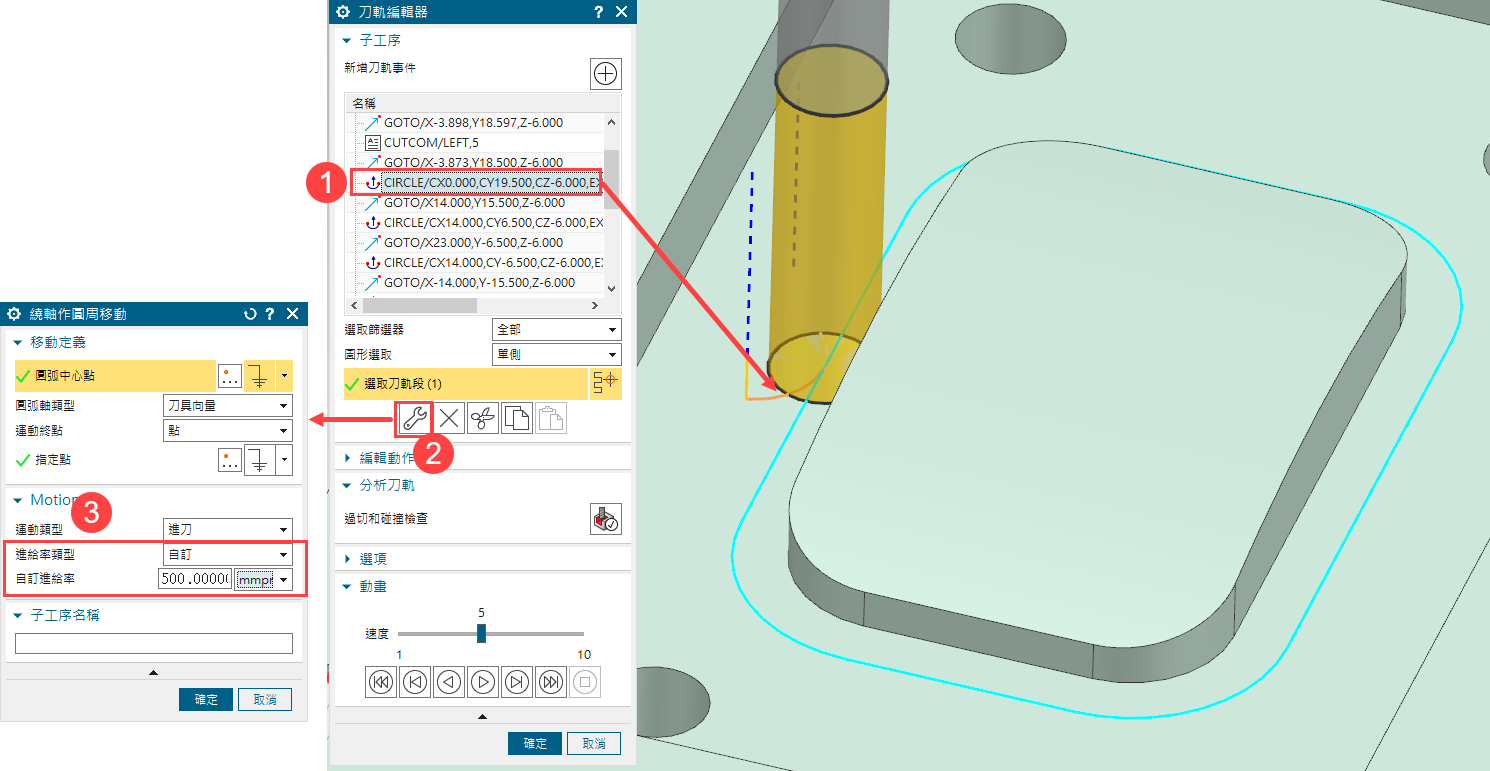

此時只需要在編輯刀軌裡，選擇想修改的路徑段，點選編輯，就能自訂進給率調整，調整完後確定。
※點選的路徑會有亮顯，以便使用者確定路徑。
※點選的路徑會有亮顯，以便使用者確定路徑。

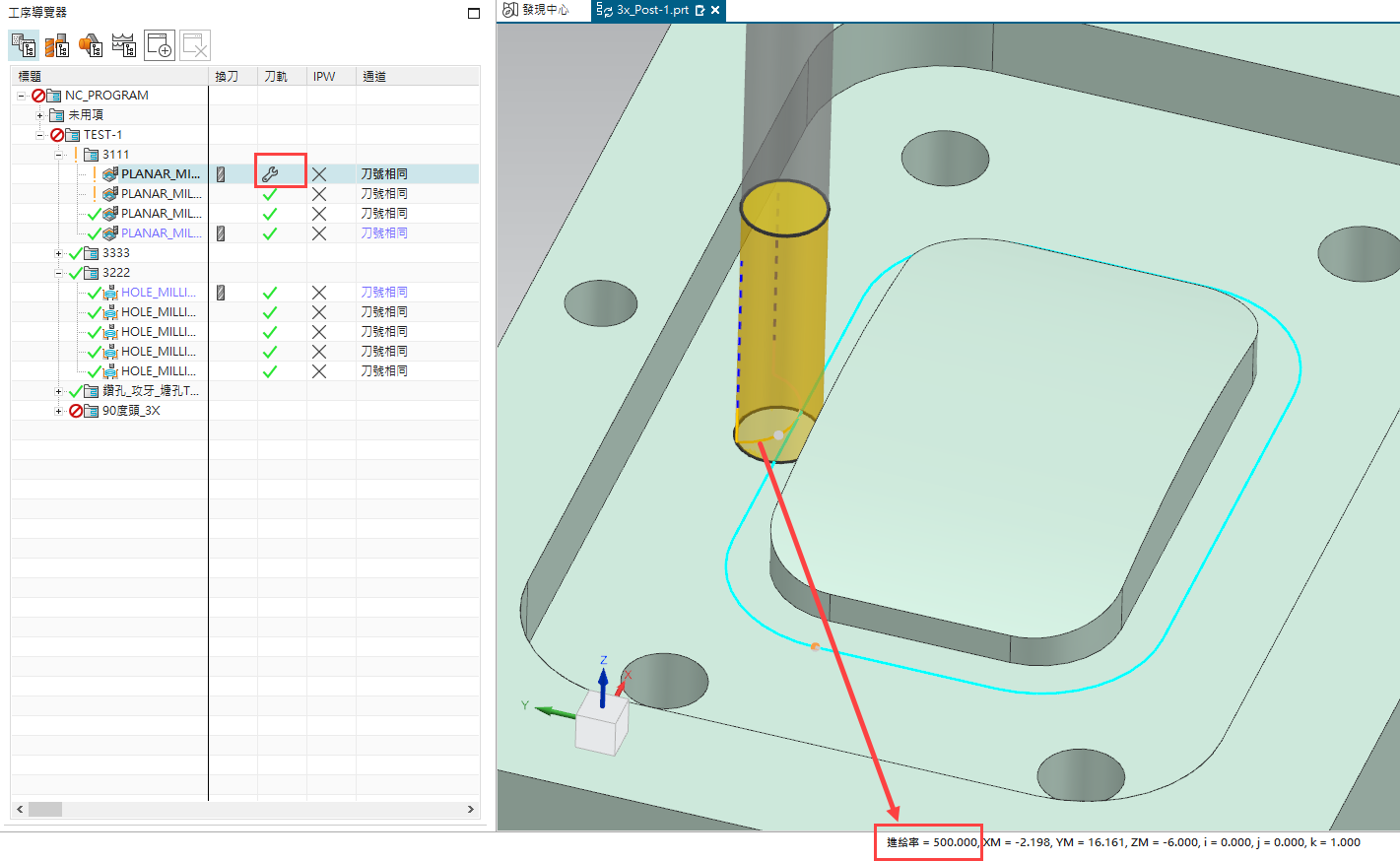

調整後圓弧進刀的地方，進給率已調整，另外在工序導覽器裡會看到此工序有「已編輯」的扳手符號。
※這樣設定就能分開設定進刀的進給(下刀路徑與圓弧進給路徑使用不同的進給率)。
※若路徑想回到編輯前的狀態，路徑重新產生即可。…(完成)
※這樣設定就能分開設定進刀的進給(下刀路徑與圓弧進給路徑使用不同的進給率)。
※若路徑想回到編輯前的狀態，路徑重新產生即可。…(完成)
