Solid Edge「顏色管理器」功能介紹 – 2022/11/04
4
十一月
Solid Edge「顏色管理器」功能介紹，提供使用者了解相關功能對應的使用方式。
請參考以下說明：
步驟1 步驟2 步驟3 步驟4 步驟5 步驟6 步驟7 步驟8

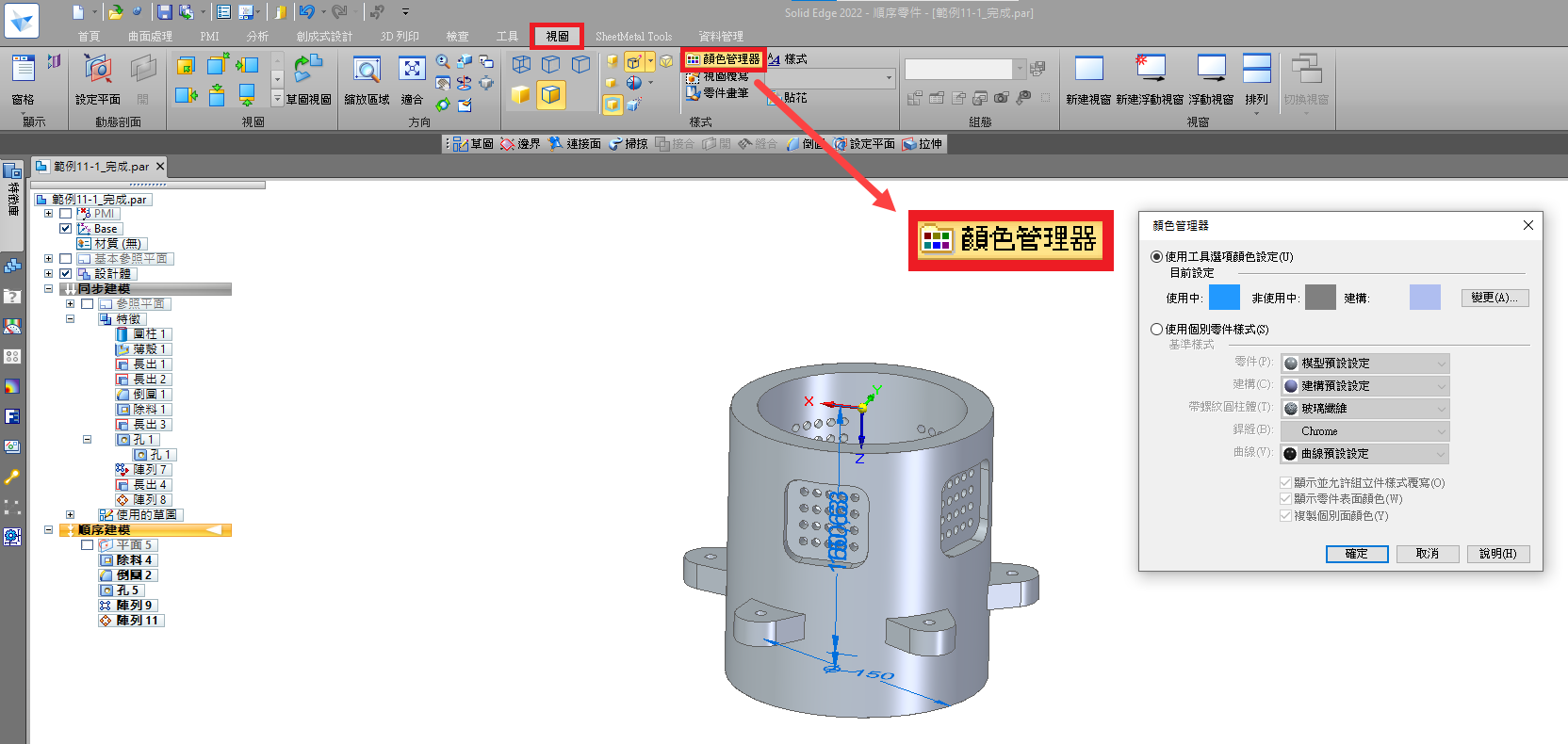

開啟圖檔後，滑鼠游標移到「視圖」 →「顏色管理器」，即會出現「顏色管理器」功能視窗。

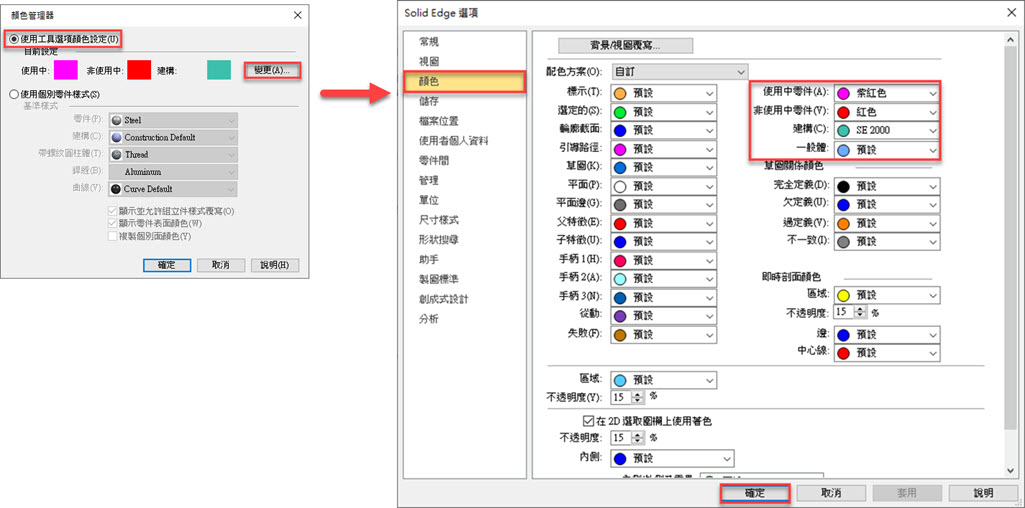

「顏色管理器」功能視窗，首先介紹「使用工具選項顏色設定」 →「變更」即可進行變更。
出現「Solid Edge選項」視窗，點擊「顏色」即可針對「使用中零件」、「非使用中零件」與「建構體」的顏色設定點擊「確定」。
出現「Solid Edge選項」視窗，點擊「顏色」即可針對「使用中零件」、「非使用中零件」與「建構體」的顏色設定點擊「確定」。

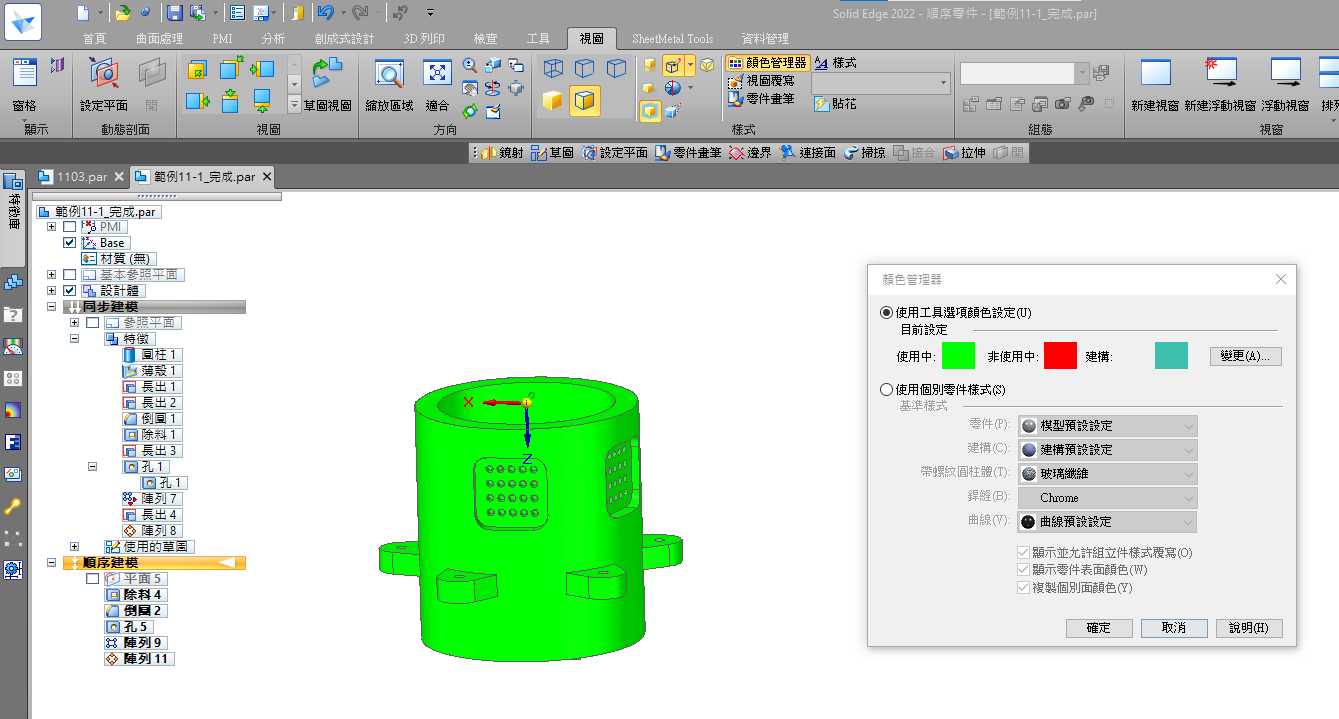

預覽結果。

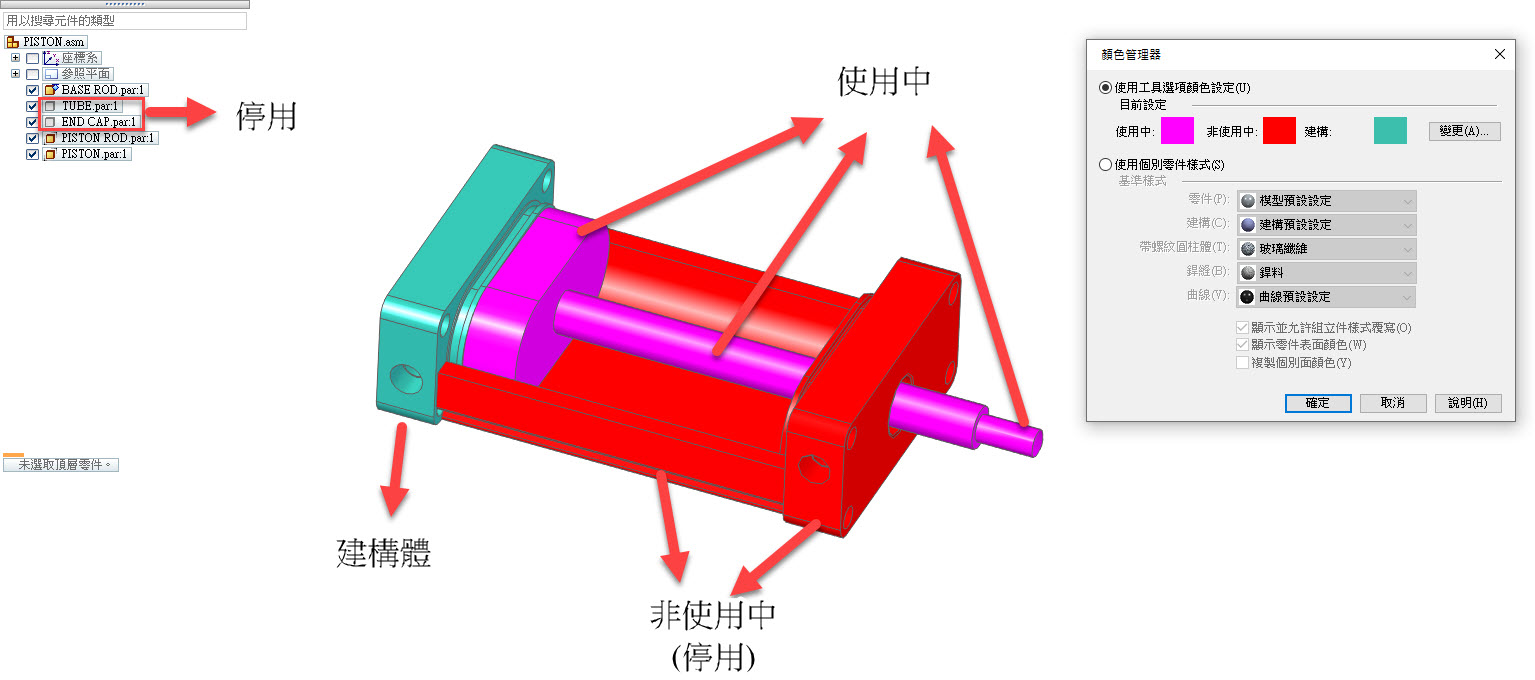

此功能主要運用在 組立件 環境，當組立件零件較多，亦或是有 建構體 的零件可以方便辨識，如圖片展示。

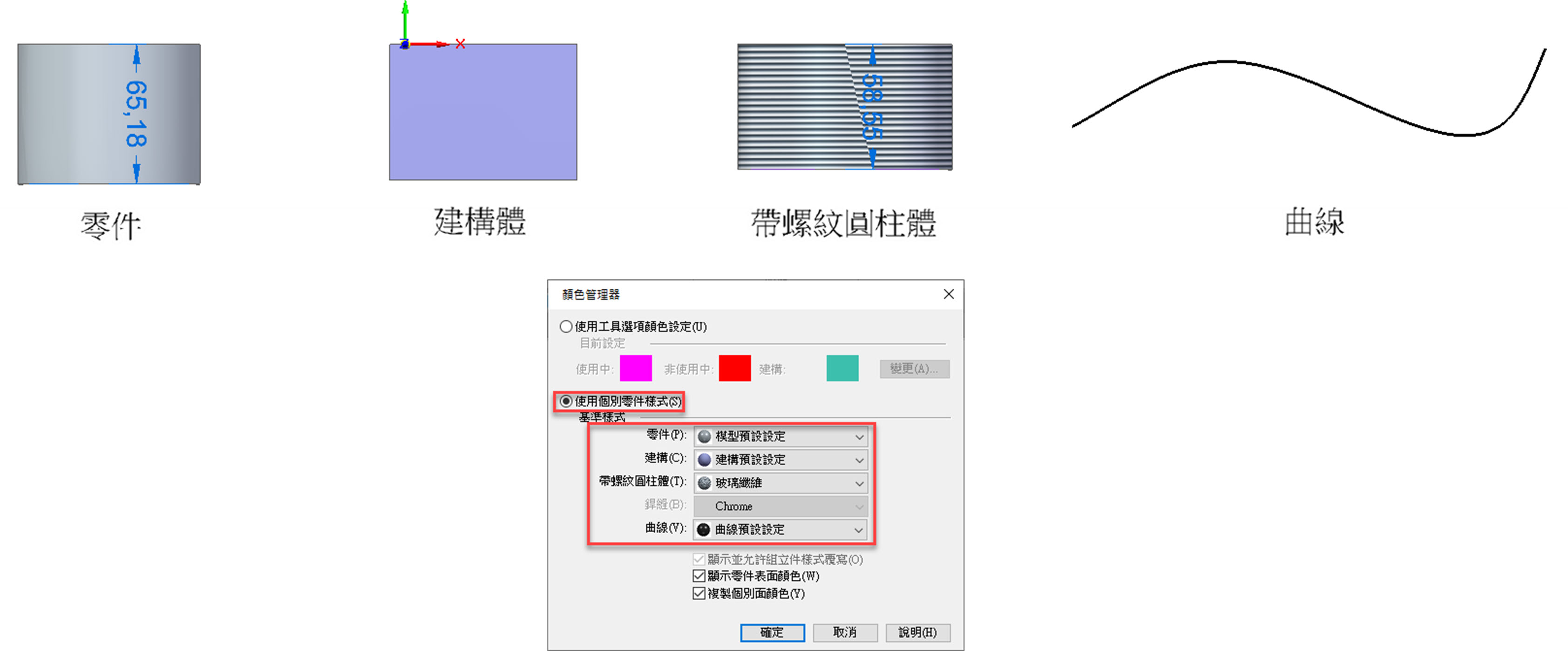

點擊「使用個別零件樣式」時，針對「零件」、「建構」、「帶螺紋圓柱體」及「曲線」進行個別零件的顏色設定。

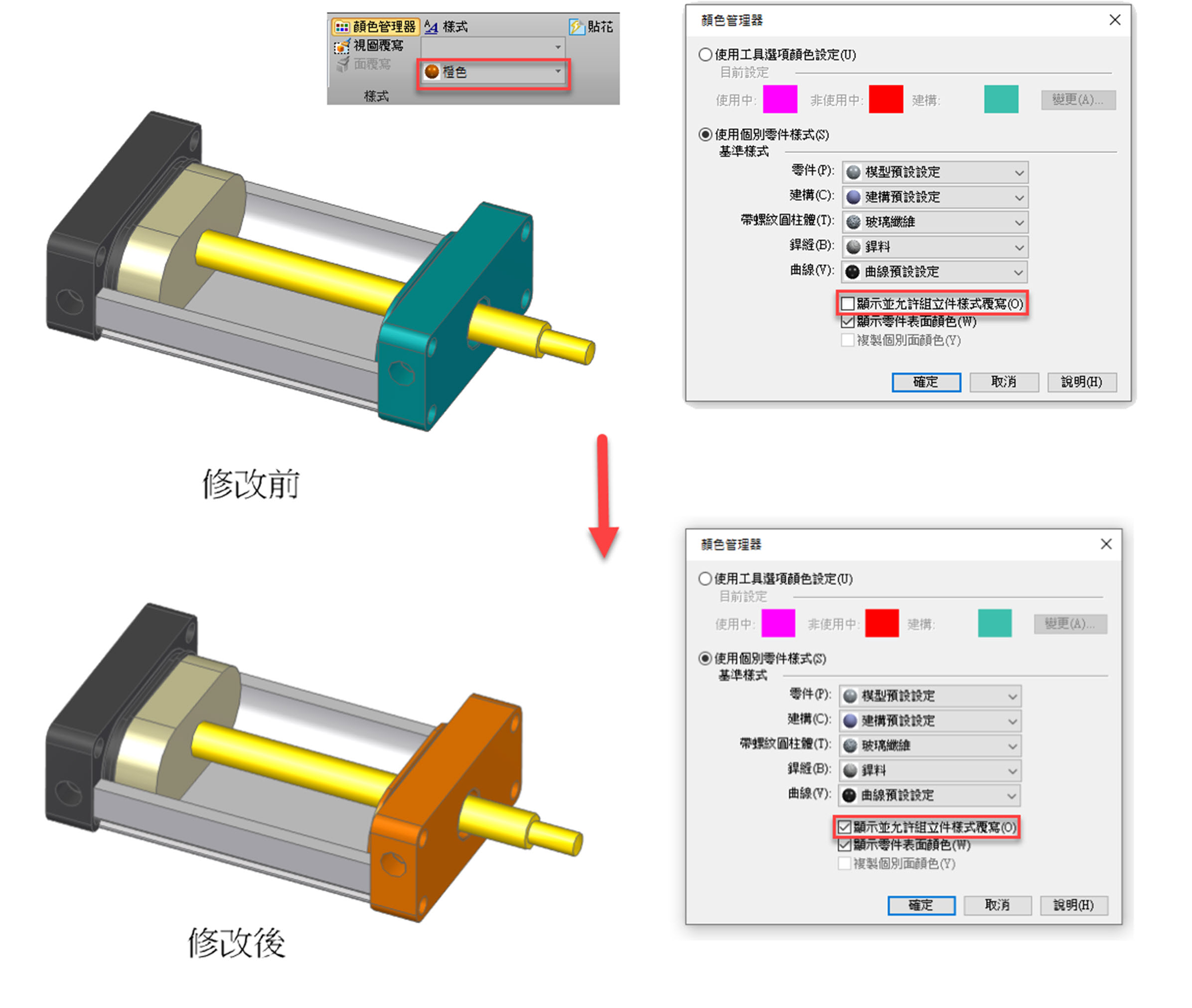

點擊「顯示並允許組立件樣式覆寫」，這樣才可以在組立件環境下將零件顏色覆蓋掉，
但是零件原本的顏色在回到零件環境時並不會受到影響。
※ Note：在 組立件環境下只可以使用「顯示並允許組立件樣式覆寫」功能。
但是零件原本的顏色在回到零件環境時並不會受到影響。
※ Note：在 組立件環境下只可以使用「顯示並允許組立件樣式覆寫」功能。

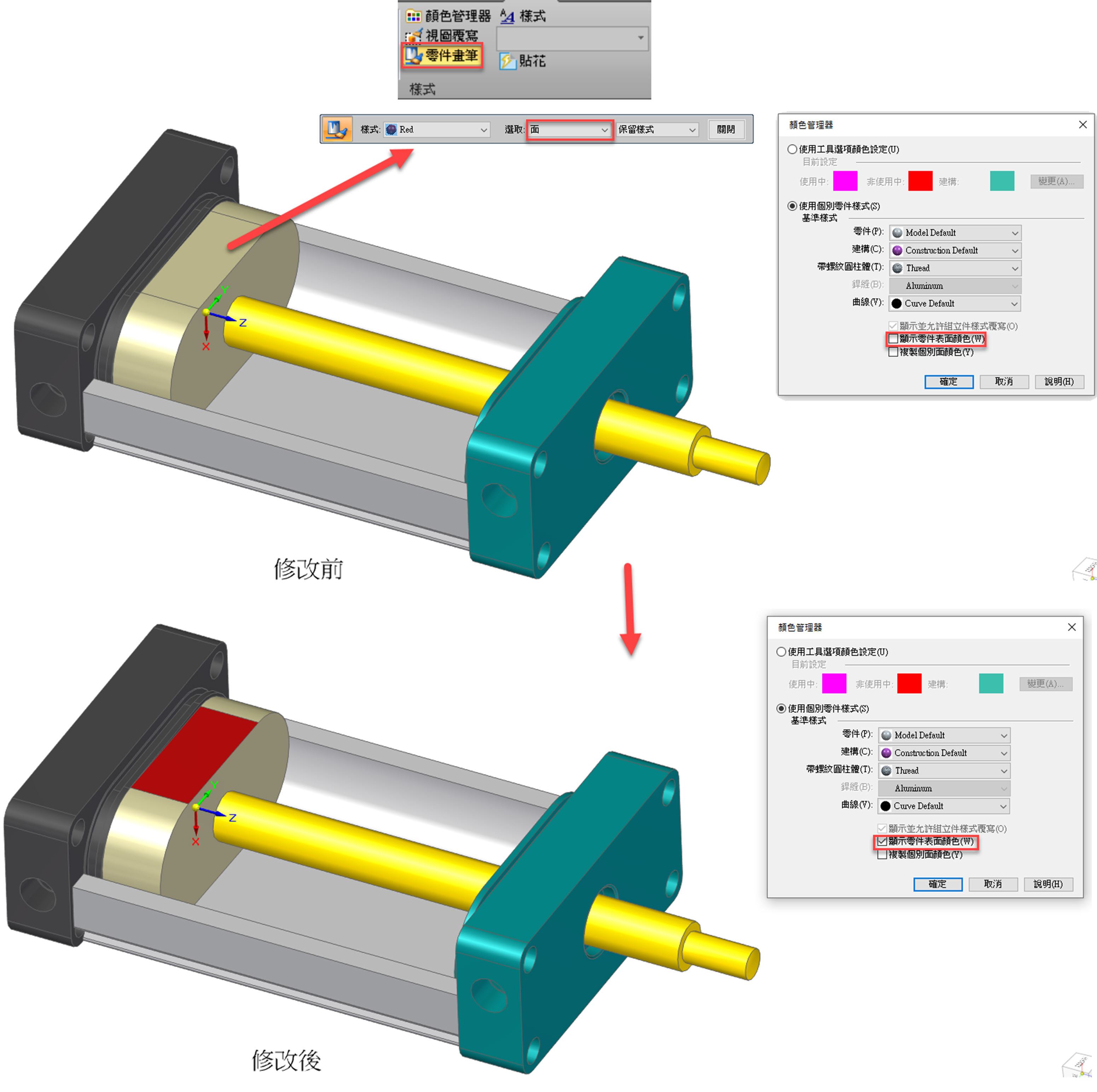

點擊「顯示零件表面顏色」，當修改零件表面的顏色，在 組立件環境 下才可以開啟觀察修改後的表面顏色。
※ Note：零件環境使用零件畫筆時，使用 面選項，此功能才會使用。
※ Note：零件環境使用零件畫筆時，使用 面選項，此功能才會使用。

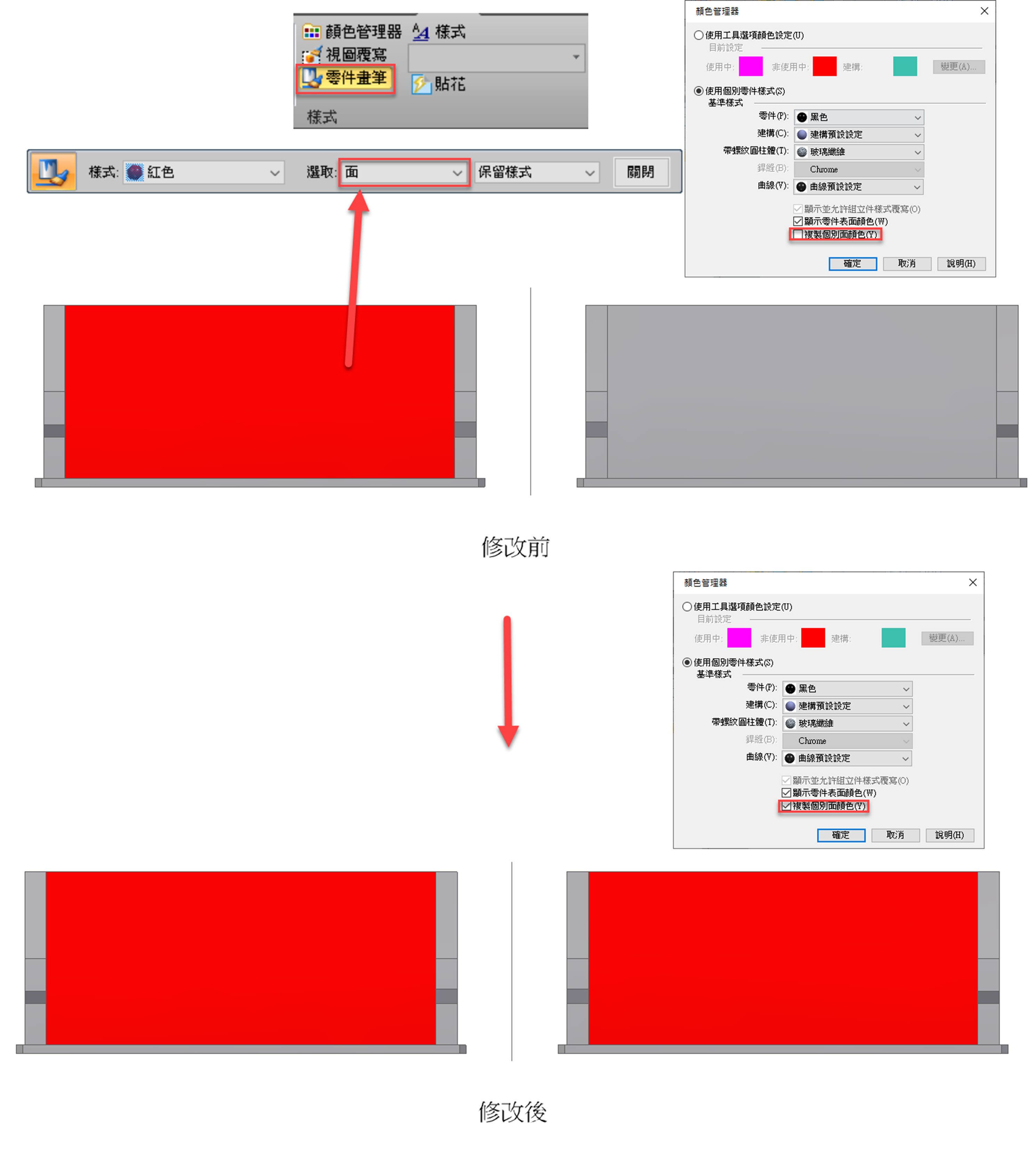

點擊「複製個別面顏色」在零件環境下鏡射零件時，才可以將表面有修改的顏色一起複製過去。…(完成)
※ Note：零件狀態下可以編輯「複製個別面顏色」功能。
※ Note：零件狀態下可以編輯「複製個別面顏色」功能。
