Solid Edge擺正逆向檔案(.stl)外來檔案 – 2024/02/16
16
二月
之前在 Solid Edge 擺正外來檔案中歪斜模型的方法 中有提到怎麼將模型擺正。
但因STL檔案是網格模型，因此沒有面可以選擇，進行與世界座標對齊的動作，因此要使用逆向工程中的對齊功能，使模型與其座標對正。
請參考以下說明：
步驟1 步驟2 步驟3 步驟4 步驟5 步驟6 步驟7

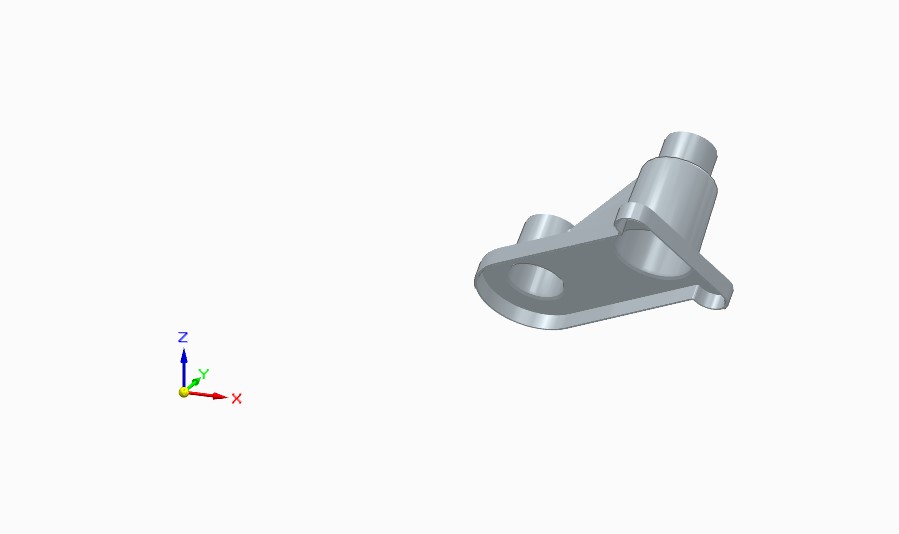

首先，打開檔案可以發現模型位置偏移很多，模型甚至是歪斜的。
但STL是屬於網格類型，沒有實體面可以做選擇。
但STL是屬於網格類型，沒有實體面可以做選擇。

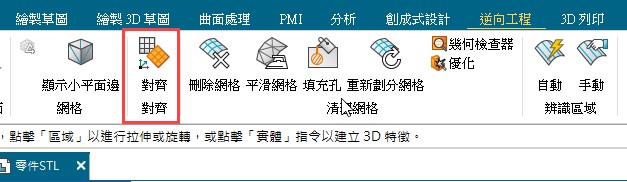

接著，我們可以到「逆向工程」的頁面，選擇「對齊」的功能。
接下來，使用者們可以透過「對齊」這個功能去進行座標調整。。

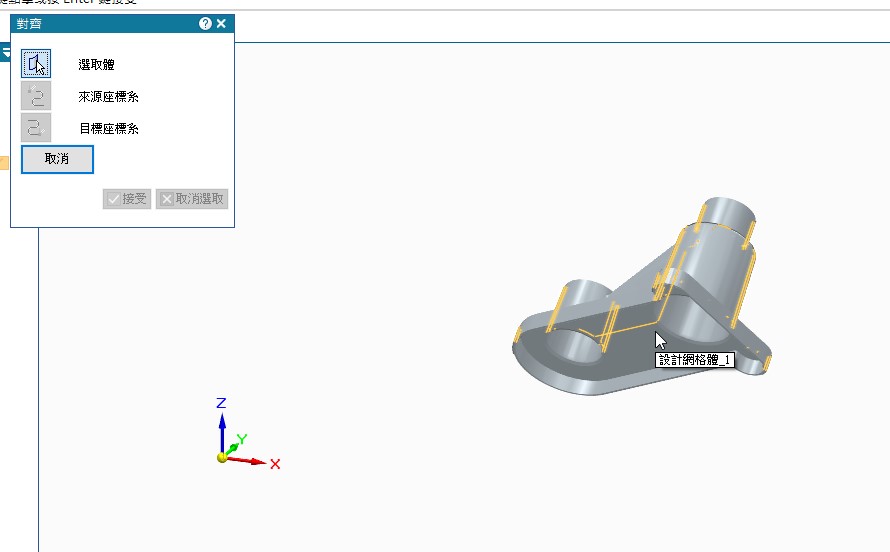

首先，選擇體特徵(也就是模型)。
首先，選擇體特徵(也就是模型)。

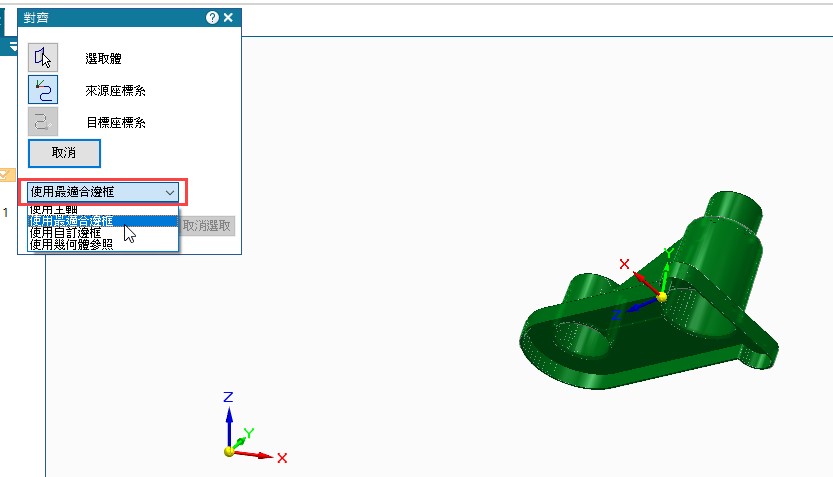

選擇完成後，將下拉選單選擇「使用最適合邊框」。

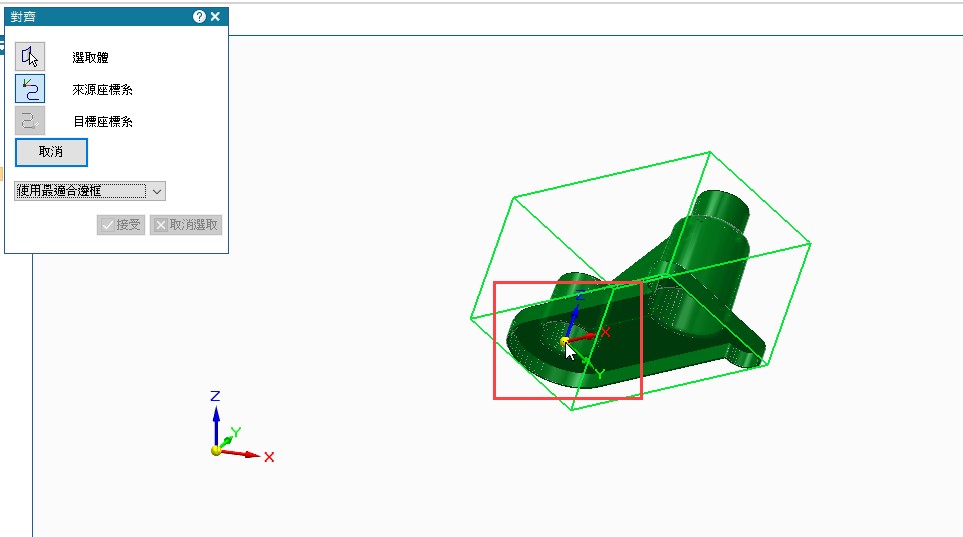

選擇完畢後，模型周圍會出現邊框，並且出現新的座標軸，隨著滑鼠進行移動。
拖曳到合適的點後，左鍵放置，放置完畢後，空白處右鍵結束指令。

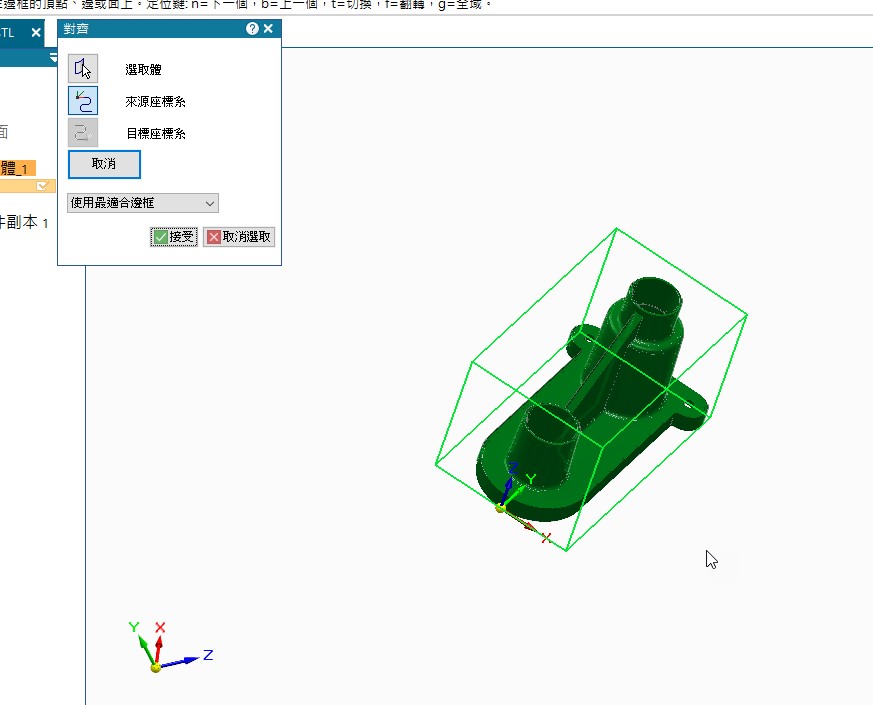

(按 f / t / n / b 可以旋轉座標軸，調整到想要的方向)。
(按 f / t / n / b 可以旋轉座標軸，調整到想要的方向)。

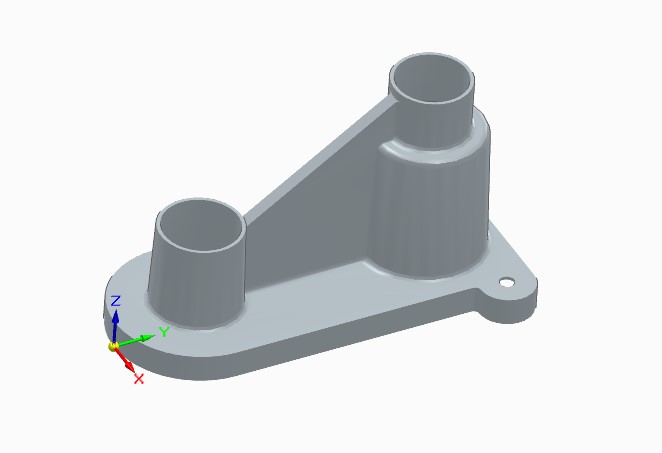

完成後如圖所示，模型就會定義到想要的位置。…(完)
林庭郁 Tina Lin
