Solid Edge環境設定–生成標準件 – 2018/06/15

Posted by Monica
Category:

在Solid Edge Classic以上版本都會安裝標準件管理,以及Machinery Library或Piping Library(需另購),在安裝Machinery Library或Piping Library時軟體就先載入預設的幾種類別,可是預設安裝的類別往往是不夠用的,以下要介紹在Solid Edge欲生成更多不一樣的類別標準件的步驟方式。

步驟1 步驟2 步驟3 步驟4 步驟5 步驟6

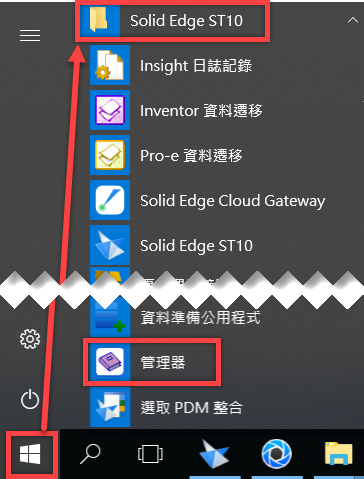

首先,安裝完標準件管理後,可在Windows開始條目下找到「Solid Edge ST10」→「管理件」。

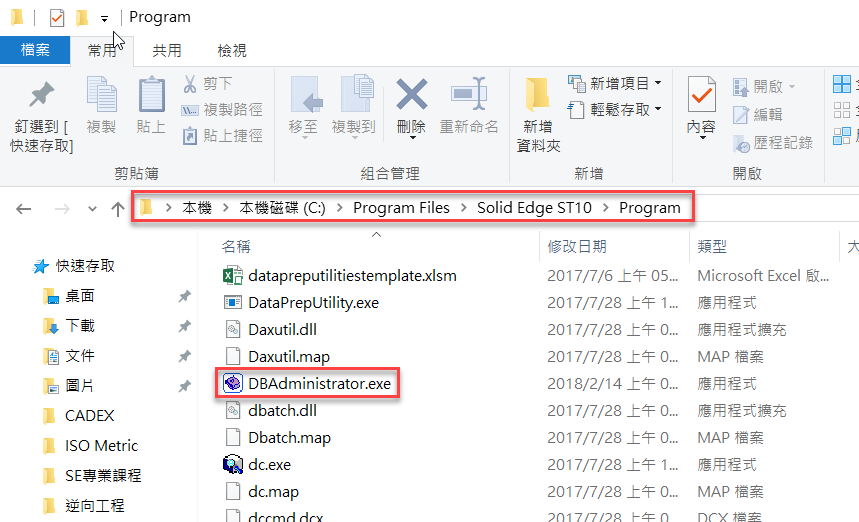

若在Windows條目下找不到,可利用以下路徑找到,打開檔案總管,找到路徑 →「本機 > 本機磁碟(C:) > Program Files > Solid Edge STx > Program」資料夾下的「DBAdministrator」直接執行。

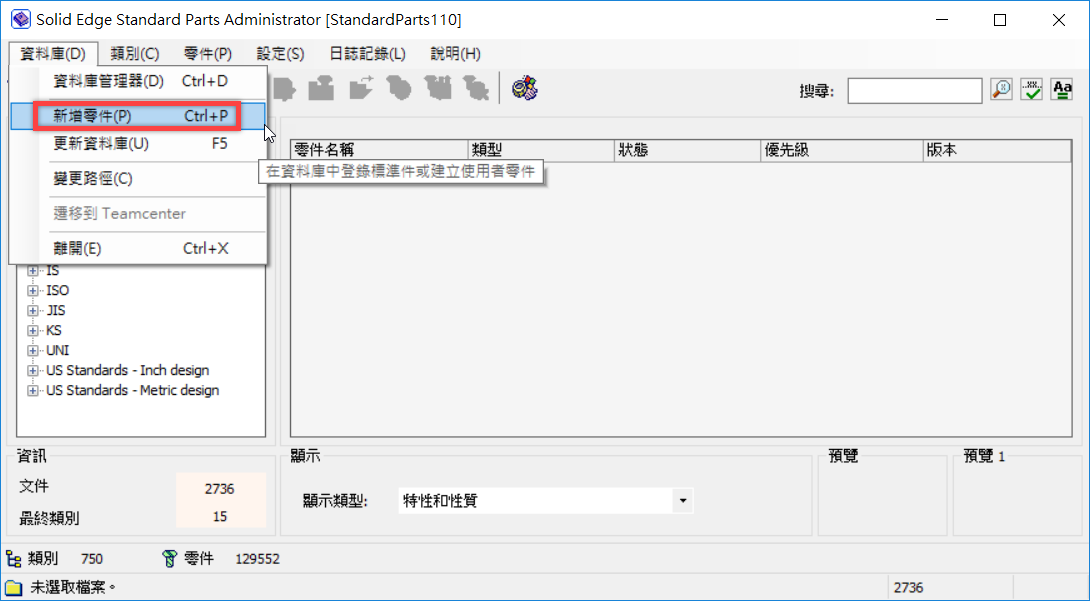

接著會出現Solid Edge Standard Parts Administrator畫面,點擊「資料庫」→ 選擇「新增零件」。

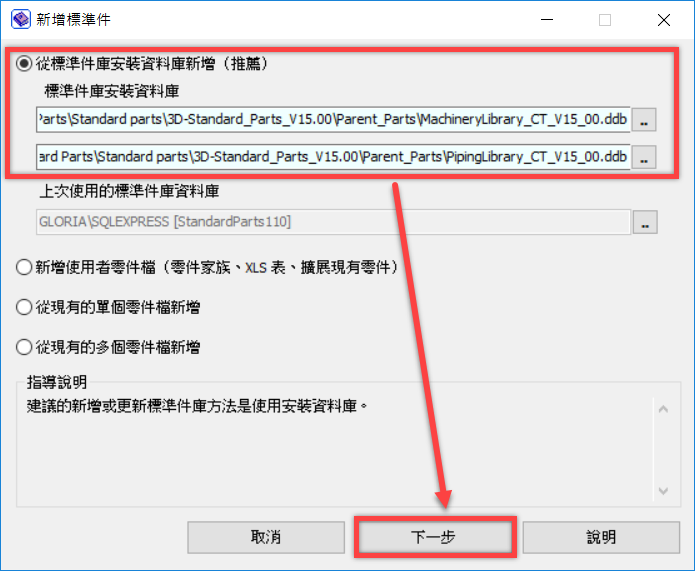

在新增標準件的畫面出現後,點擊「從標準件庫安裝資料庫新增(推薦)」,選擇此選項可選擇欲生成的類別選項,接著直接點選下一步。

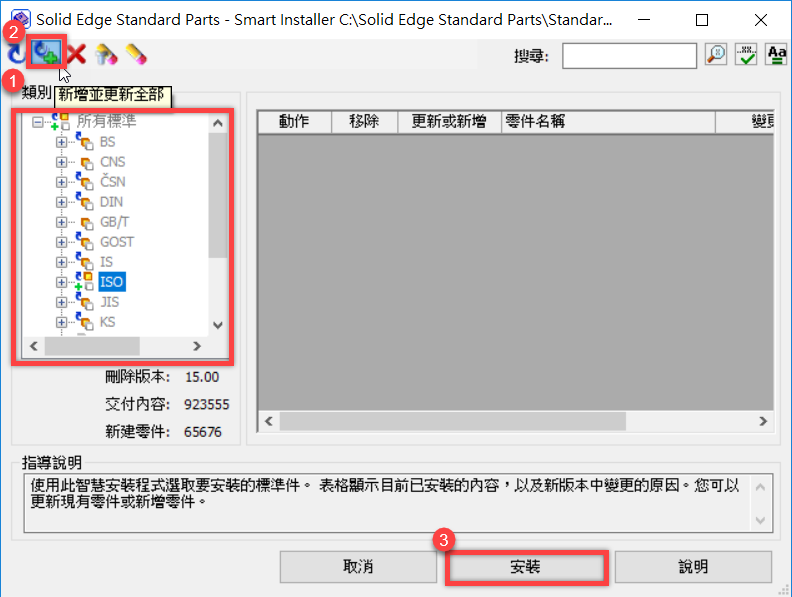

接著按照以下步驟,先選擇想生成的 ①「類別」規格→ ②點擊「新增並更新全部」→ ③最後點擊「安裝」。

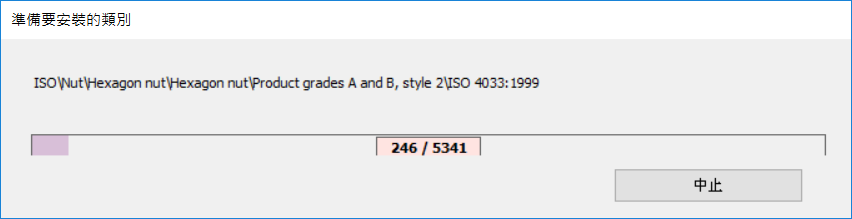

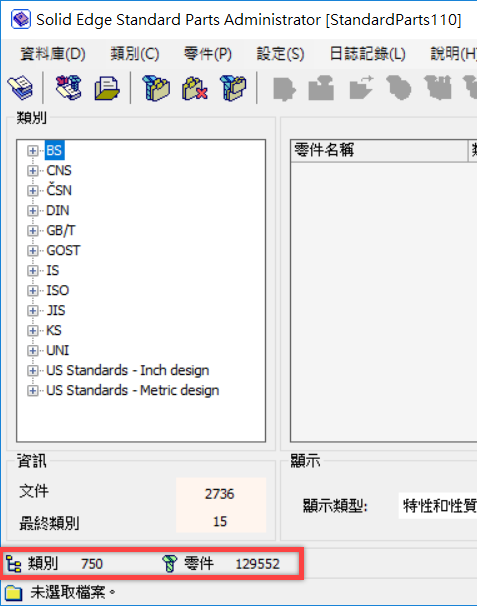

會出現準備要安裝的類別畫面,生成結束後,會在「類別」與「零件」新增數量。

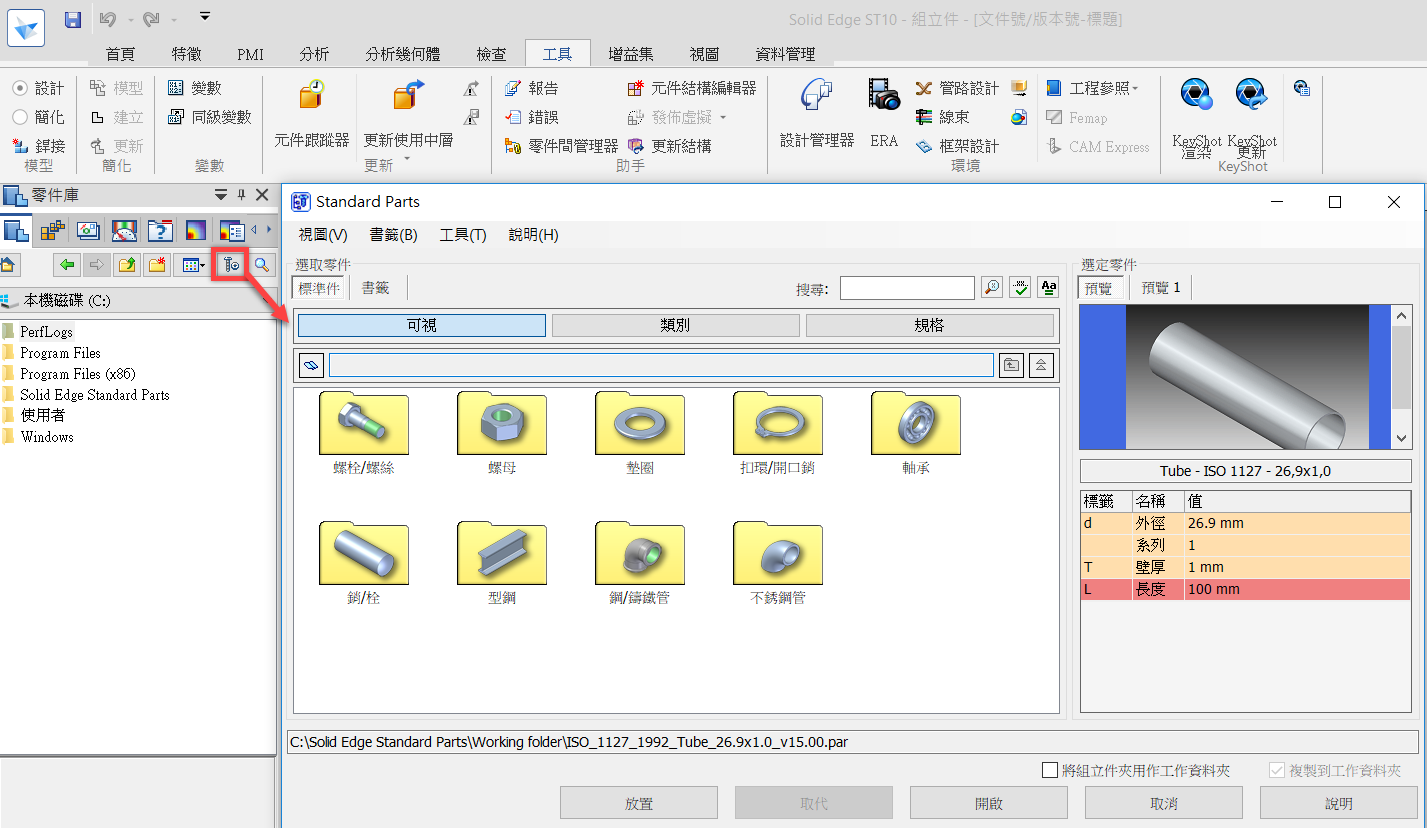

開啟Solid Edge組立件環境,點選零件庫後,選擇下圖框選的圖示,就會出現零件庫生成的類別選項。…(完)。

王鐲靜 Gloria Wang
