Solid Edge零件 – 創成式設計(拓樸優化) – 2019/08/23
23
八月
在設計的時候，往往“第一版(原始)”的設計都會用到很厚重，強度很高的零件樣式，之後就需要考量到減重, 但減重的同時, 又需要確保強度，甚至減重之後可能影響到其他相關配合件(ex:滑軌、螺桿)所需要的規格，以達到降低成本的效益。
這樣說起來，減重確實是很重要的需求，但該減少的部分是那些?? 需要以什麼資料作為依據??
在Solid Edge Classic(或以上)版本可以做到「創成式設計」，以供使用者減重分析使用。
▲ 備註：
1.在「創成式設計」工具列中, 如有指令反灰的功能，如有需要, 可加購至「創成式設計」進階版。
2.進階版中可提供使用者“多組”的分析結果作為交互比對，甚至可在組立件環境中 做為組裝使用。
步驟1 步驟2 步驟3 步驟4 步驟5 步驟6 步驟7

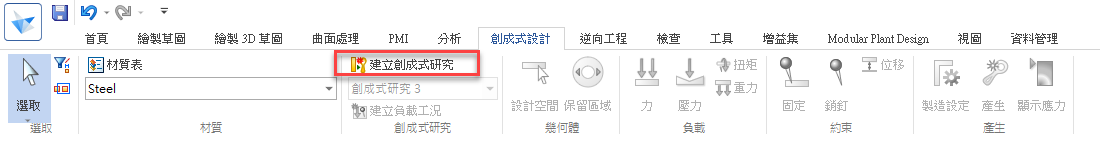

繪製完零件設定好材質之後，可以在「創成式設計」當中選擇「建立創成式研究」。

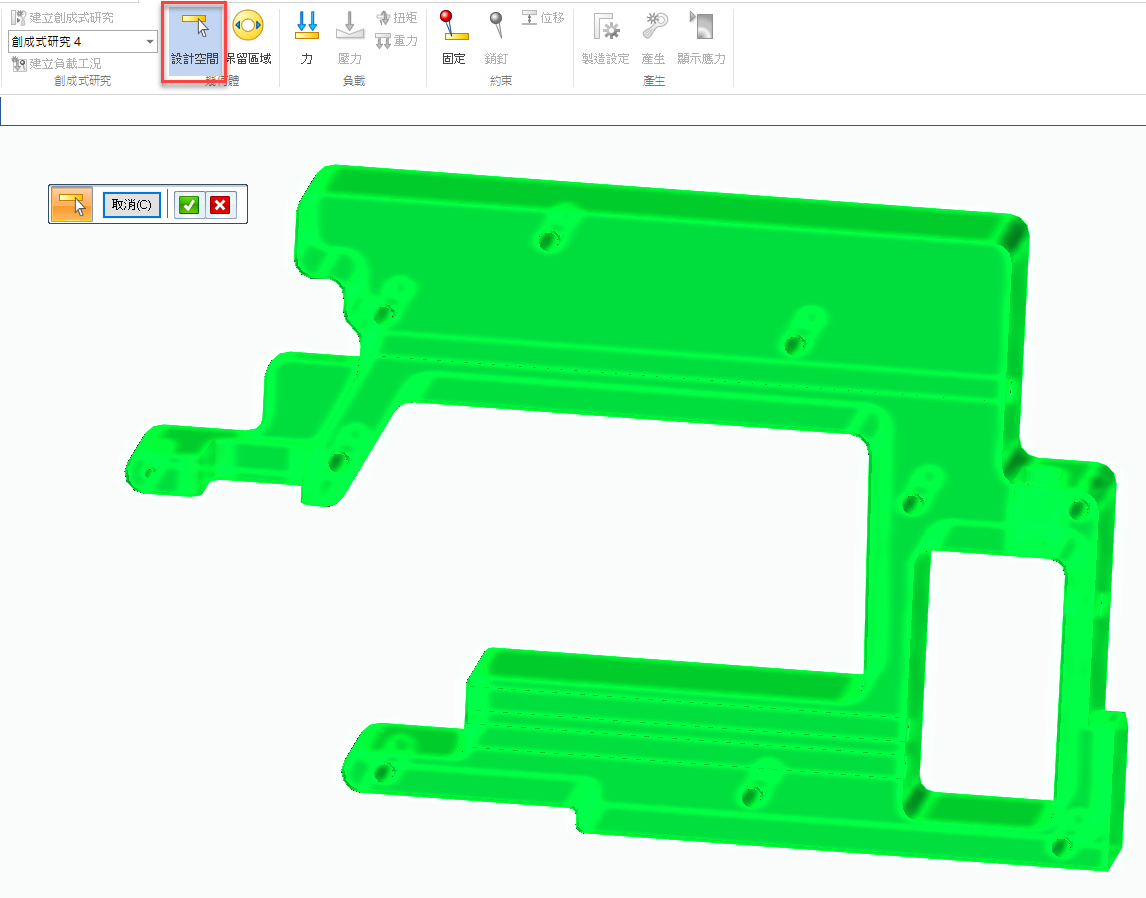

接著利用設計空間「選取」需要的零件體，並且按下確定。

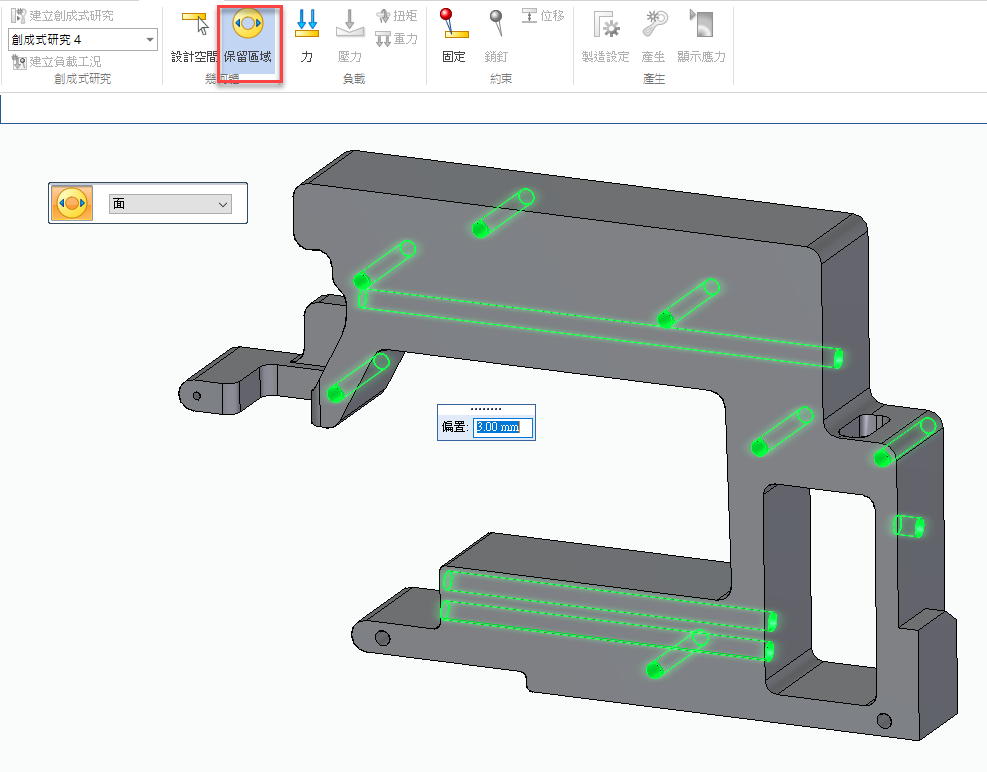

如果有些特徵是不希望被忽略的，可以透過「保留區域」點選，比如：螺絲鎖固孔、物件穿透孔、物件裝配區域..等特徵，並設定所需的厚度。如果厚度有差異時，需分次設定。

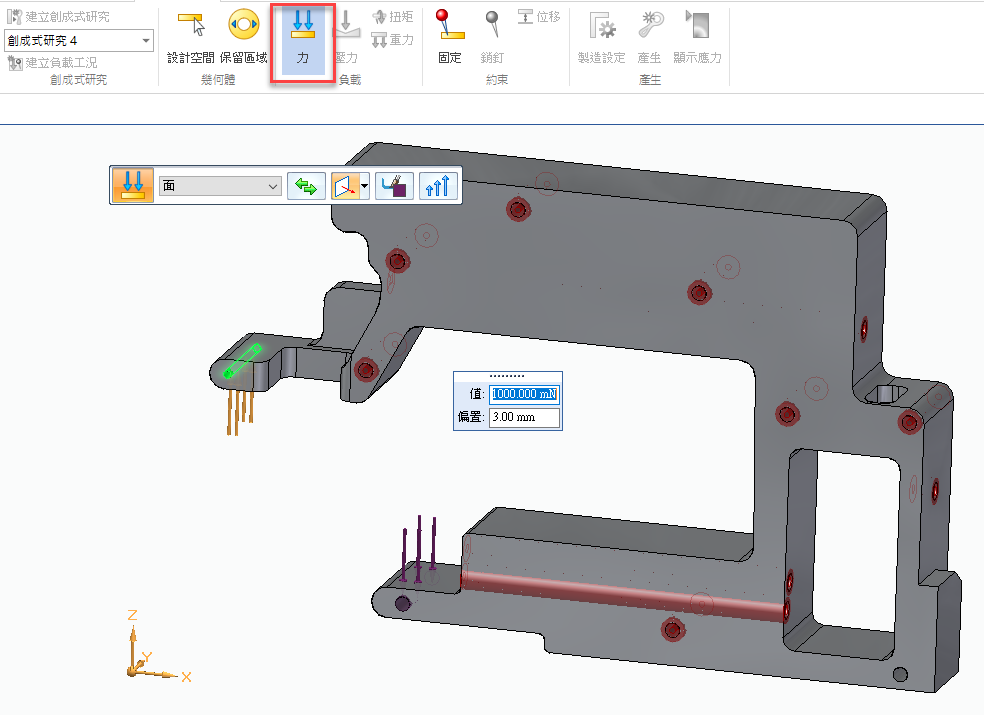

接著設定施加的「力」，使用者可以點選面之後自行設定力的「大小」及「方向」，並且設定需要保留的厚度。如果施力及其方向不同時，厚度有不同時，皆需要分次設定。
※備註：單位如果不符使用，可以透過Solid Edge「選項」當中的「單位表」進行調整即可。
※備註：單位如果不符使用，可以透過Solid Edge「選項」當中的「單位表」進行調整即可。
接著設定固定位置，選取之後輸入厚度值即可。如果厚度有差異時，需分次設定。
當上述條件皆設定完成之後，「產生」指令即可使用。(保留區域為非必選部分)

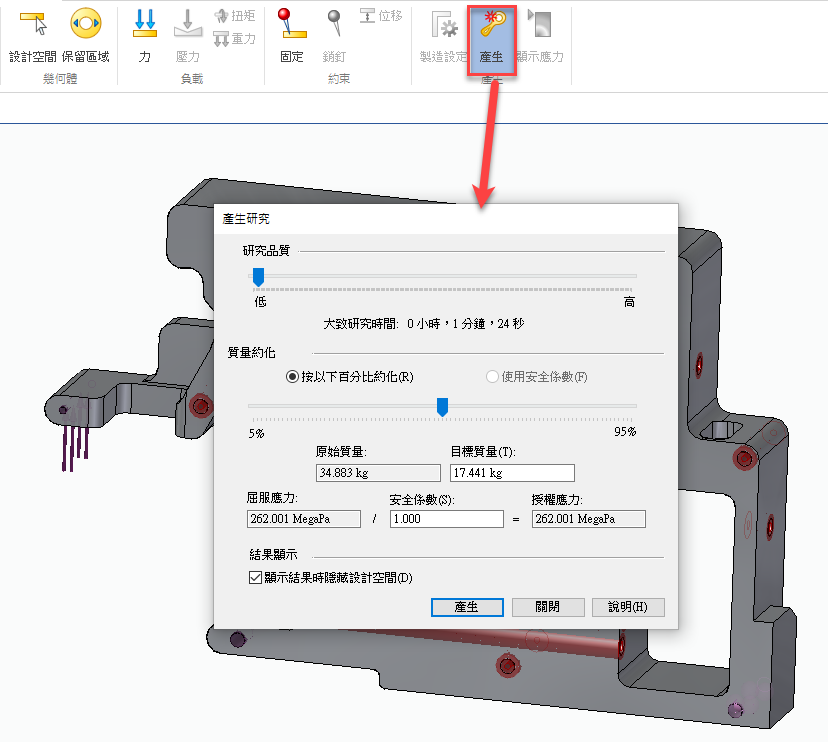

並且可以在「選項」當中設定，預計減重至幾多少公斤，同時設定安全係數的數值。

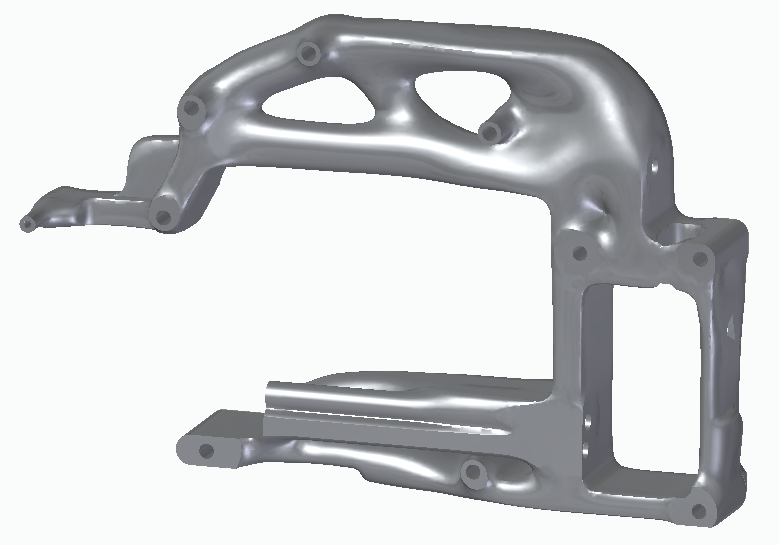

按下下方的「產生」確認鍵，軟體即開始計算簡化的外型供使用者參考。
※備註：安全係數為模型承受強度的比值，安全係數越高則承受強度越高，安全性越高，
反之安全係數越低，成本相對越低，安全性則越低。
並且可以在「選項」當中設定，預計減重至幾多少公斤，同時設定安全係數的數值。
按下下方的「產生」確認鍵，軟體即開始計算簡化的外型供使用者參考。
※備註：安全係數為模型承受強度的比值，安全係數越高則承受強度越高，安全性越高，
反之安全係數越低，成本相對越低，安全性則越低。

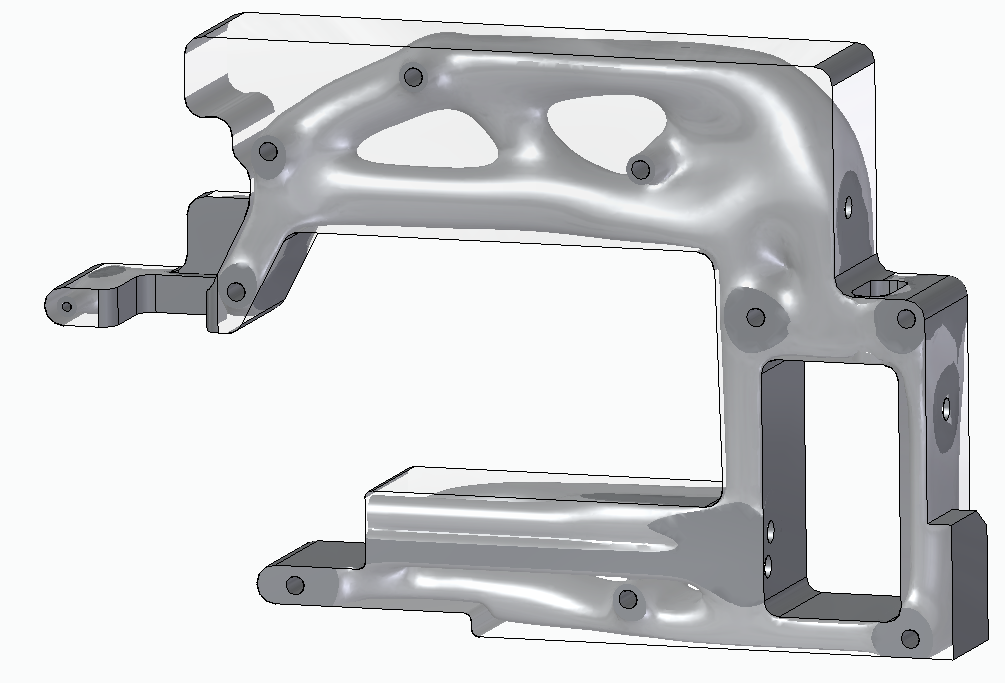

之後使用者可以透過「零件畫筆」將原本模型上色呈透明狀，這樣就可以參照修改模型。
用以評估何處可以除料，何處需要保留。…(完)
用以評估何處可以除料，何處需要保留。…(完)
林彥錡 Kevin Lin
