Solid Edge何處使用 – 快速開啟工程圖 – 2015/03/13

三月

Posted by Monica

Category:

在零件繪製完成後，有時會因為設變關係必須重新開啟零件進行修改，但是當修改完成的零件必須更新至工程圖時，又得要重新尋找工程圖，跟隨著圖號去找尋工程圖時又會相當耗時，所以我們可以直接開啟零件檔案修改後，利用何處使用指令，尋找關聯的工程圖並開啟。

如何透過零件快速開啟工程圖？

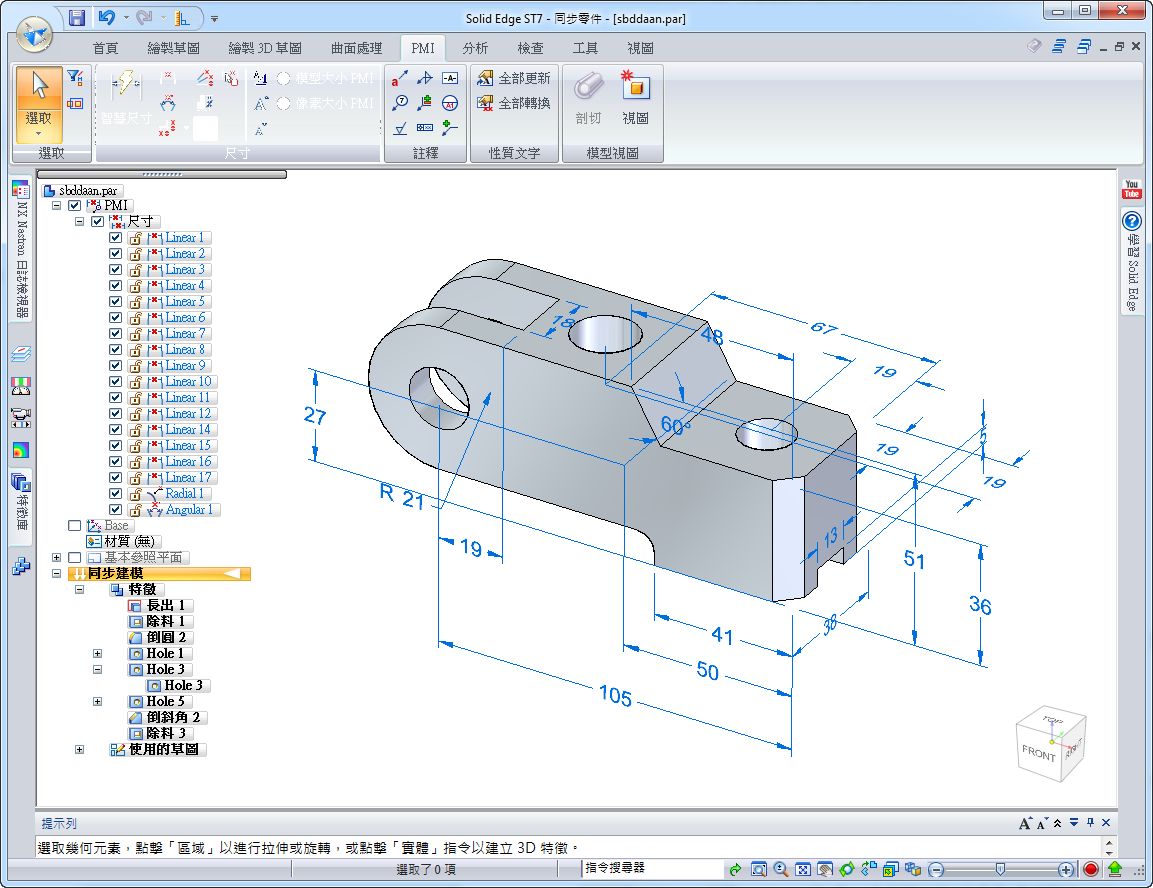

首先我們先開啟零件檔案，假設目前你並不曉得此零件的工程圖在何處。

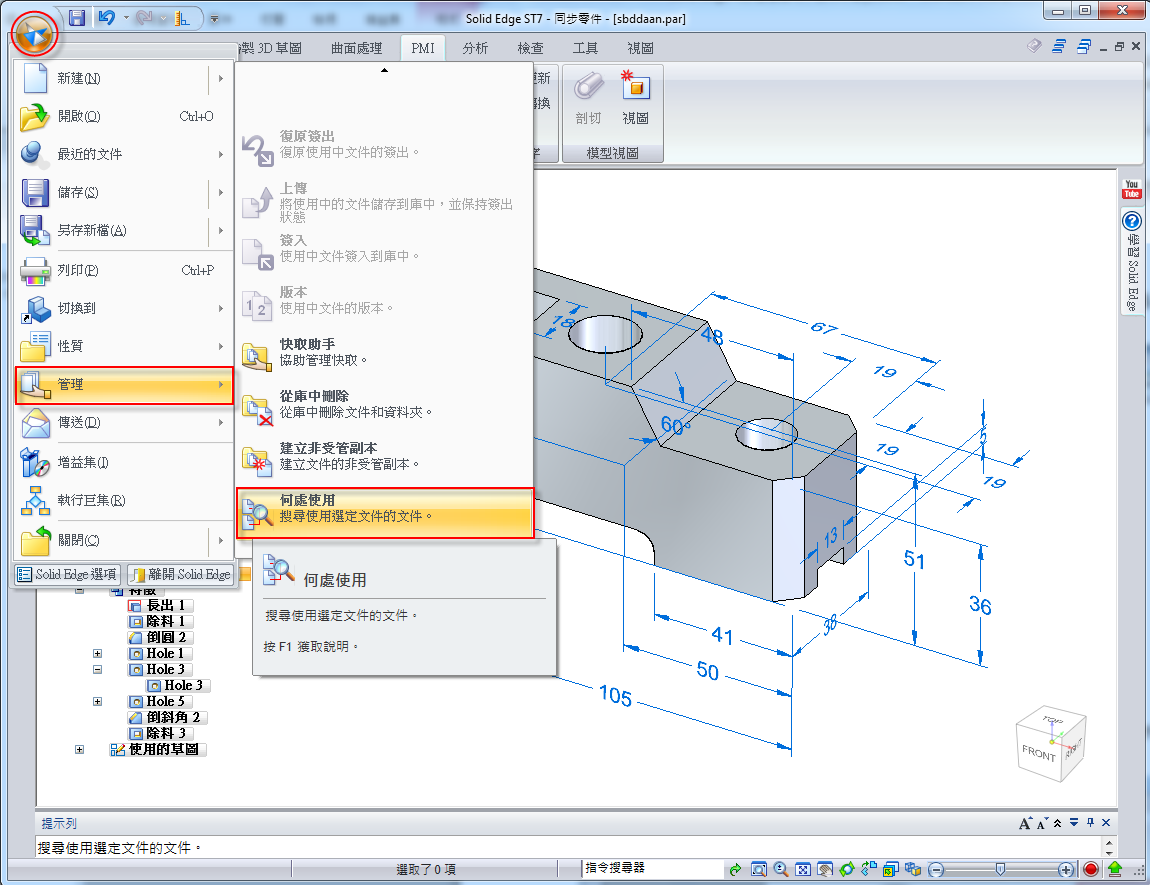

接下來，我們可以利用【何處使用】的指令，尋找工程圖。

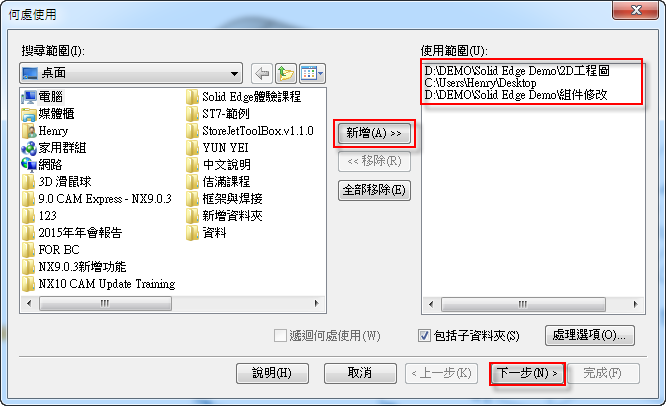

然後選擇你所會放置工程圖的資料夾，並點選下一步。

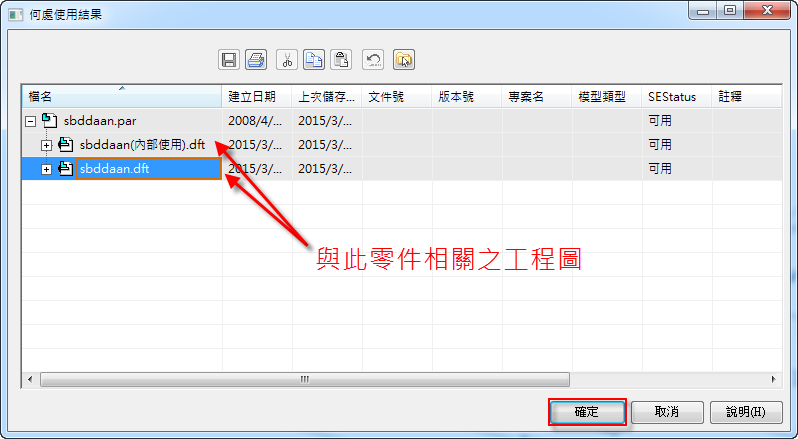

最後找尋到與此零件相關的工程圖。

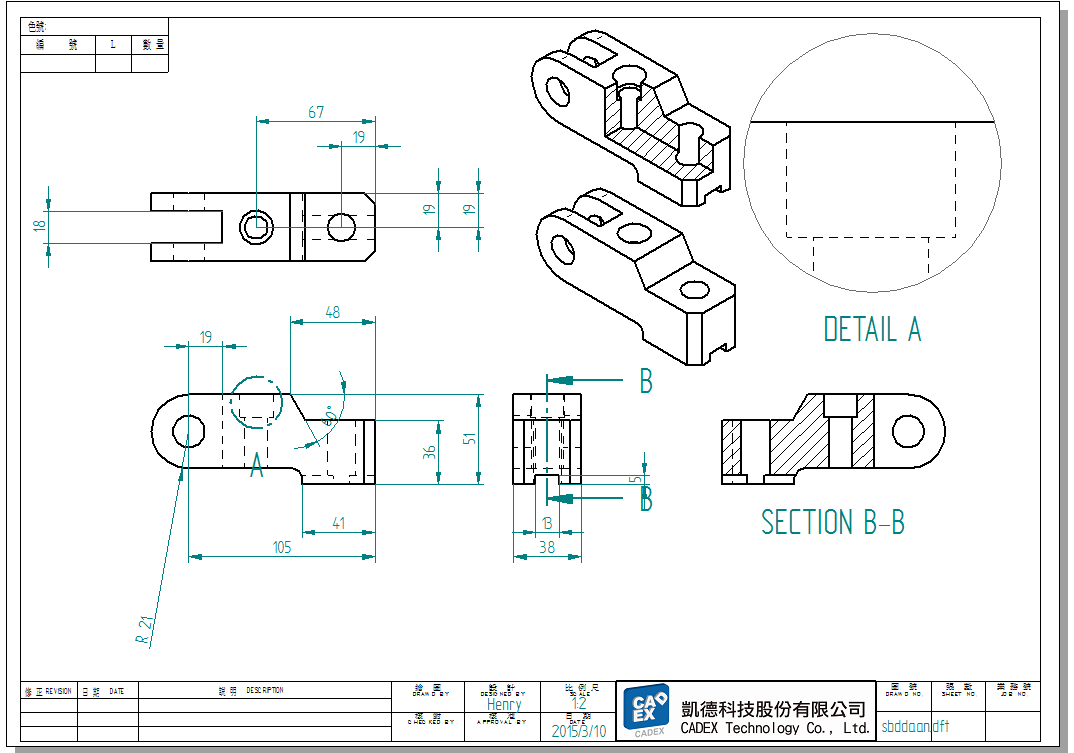

再針對你所需要的工程圖進行開啟即可。

周泊亨 Henry Chou
