Solid Edge利用Excel控制特徵變化 – 2016/08/05
5
八月
大家都知道可以利用「數學公式」來建立尺寸之間的變化，但是若要能夠以「程式邏輯」來決定特徵的變化時又該怎麼辦呢? 非得透過二次開發嗎? 現在就要來教學如何簡單的使用「Excel」來達成。
※ 註: 「同步建模」可透過「數學公式」連結尺寸間的變化，但要「邏輯控制」特徵變化則僅能在「順序建模」中。
步驟1 步驟2 步驟3 步驟4 步驟5 步驟6

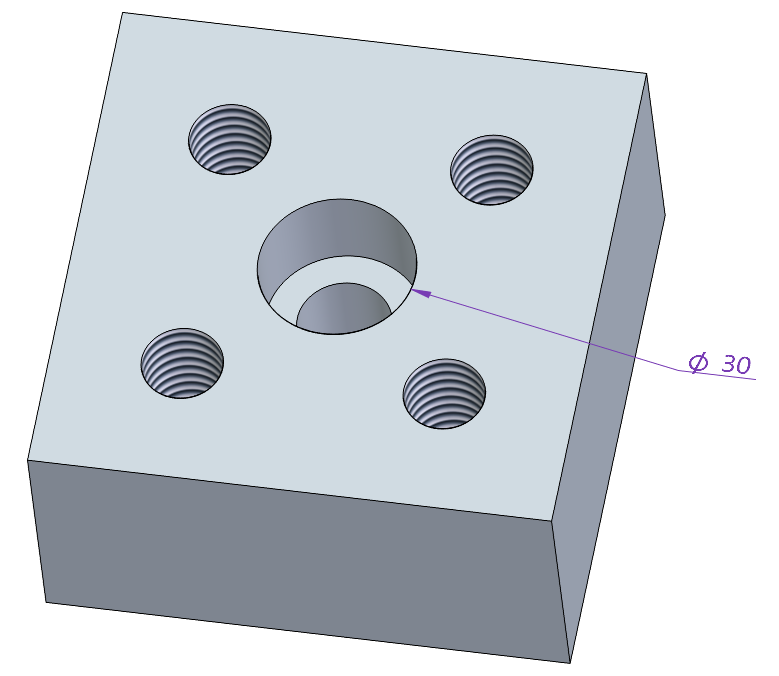

如下圖中的範例，中心有一「沉頭孔」，四周有「螺紋孔」與「孔陣列」，設計需求為: 《當沉頭孔直徑大於∮45時因強度及破孔問題需取消螺紋孔及陣列》

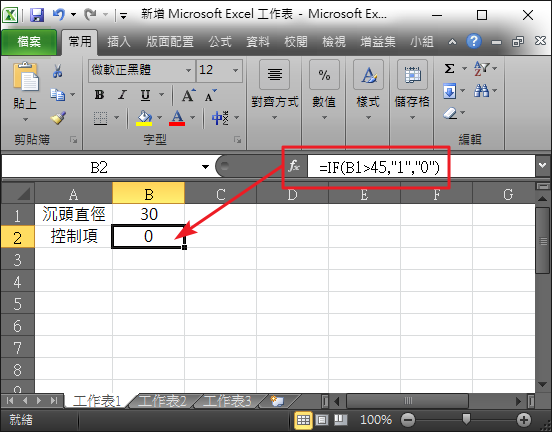

建立Excel工作表，由於CAD中僅能使用數學式而無法使用「邏輯判斷」，所以我們透過Excel來做「邏輯判斷」動作，如下圖，A欄位為「註解」，不影響控制、B欄位為「控制Solid Edge的項目」，在Excel中使用IF邏輯語法，若條件為真則輸出1(代表”關”)、若為假則輸出0(代表”開”)。將該B2欄位按下滑鼠右點選「複製」。

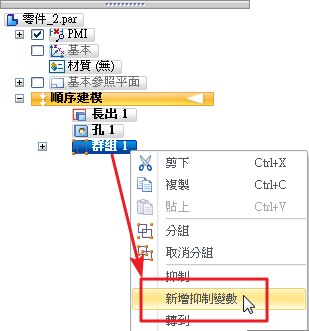

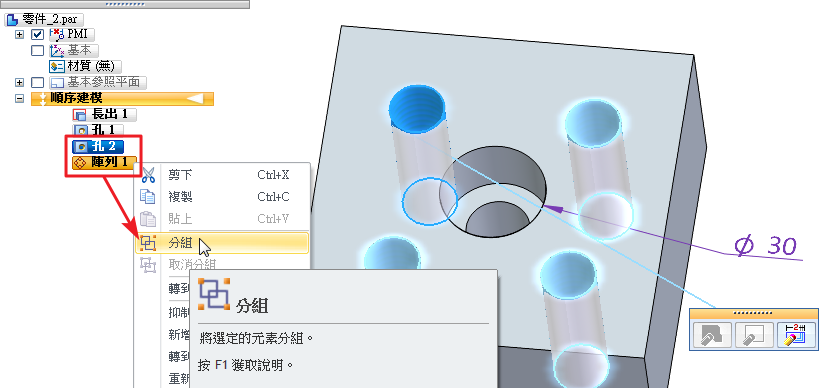

返回Solid Edge中，為了方便控制，可以先將要控制的特徵複選後於右鍵選單執行分組動作。在該群組的右鍵選單執行「新增抑制變數」。

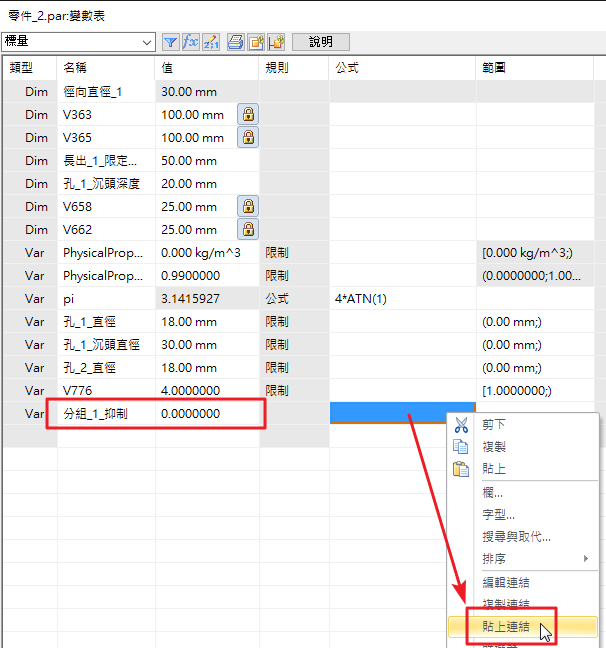

開啟變數表，這時可以看見多了一個「分組_1_抑制」的變數名稱，在後方的公式欄位於右鍵選單中點擊「貼上連結」，將方才於Excel中複製的B2欄位貼上。
※ B1欄位是控制沉頭孔直徑，也需同樣動作貼上孔_1_沉頭直徑的連結，該Excel需先存檔!!
※ B1欄位是控制沉頭孔直徑，也需同樣動作貼上孔_1_沉頭直徑的連結，該Excel需先存檔!!

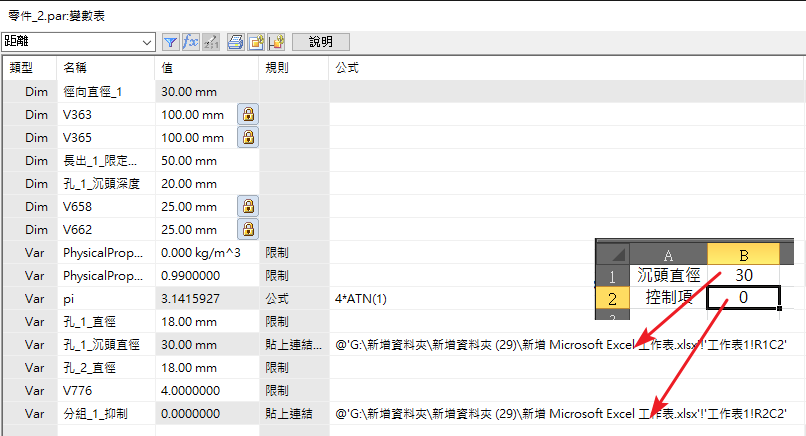

完成後的「變數表」應該會如下圖所示。

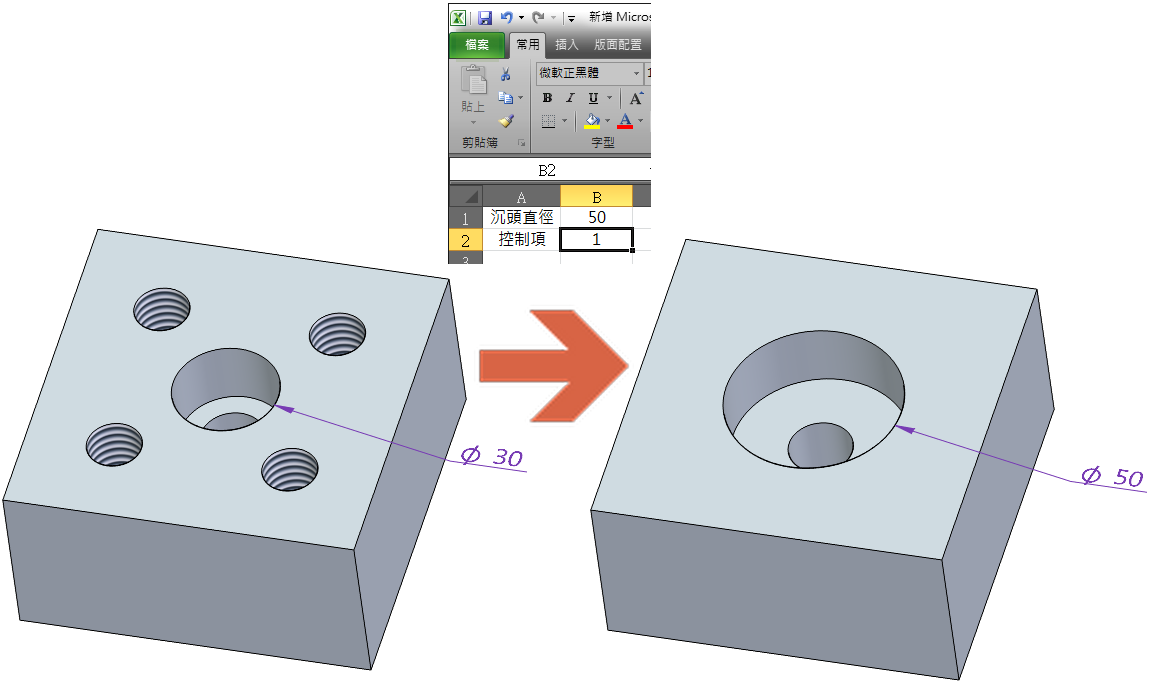

接著我們可以在Excel中故意輸入〝50〞的沉頭直徑來看看，是否吻合所設定的, 《大於45則取消螺紋孔》。
瞭解了之後就可以很簡單的利用「Excel」做「邏輯判斷」來控制Solid Edge在模型上的變化囉，這可以運用在複雜的參數化模型設計上，又不必傷腦筋做「二次開發」，是不是很方便呢! ...(完)
瞭解了之後就可以很簡單的利用「Excel」做「邏輯判斷」來控制Solid Edge在模型上的變化囉，這可以運用在複雜的參數化模型設計上，又不必傷腦筋做「二次開發」，是不是很方便呢! ...(完)
呂哲安 Andy
