Solid Edge在工程圖建立零組件檔案路徑 – 2016/03/04

4
三月
Posted by Monica
Category:
無迴響

Solid Edge ST8可將工程圖的儲存路徑加入範本連結

請參考以下操作說明:

步驟1 步驟2 步驟3 步驟4

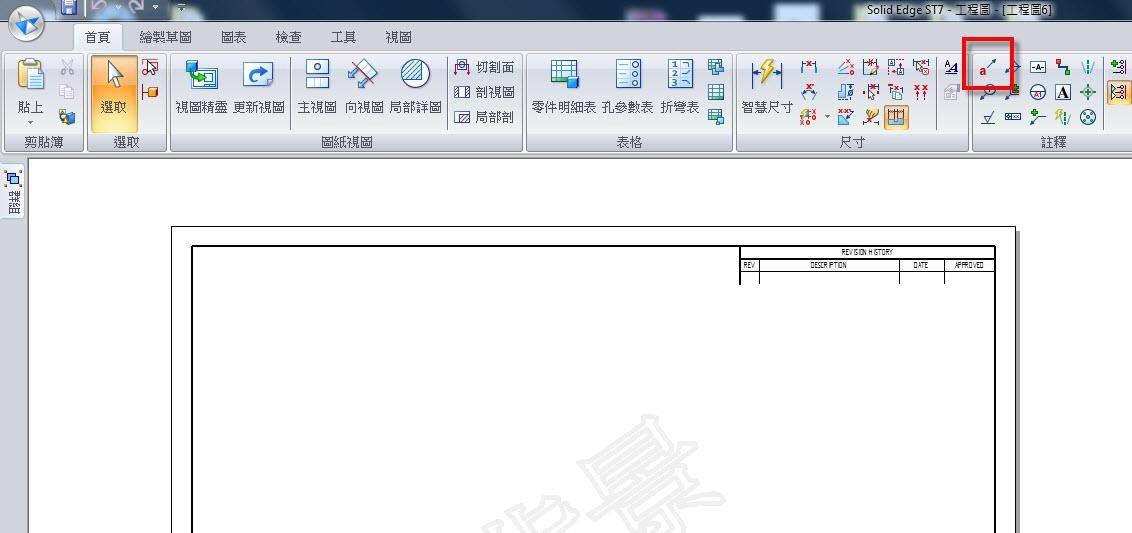

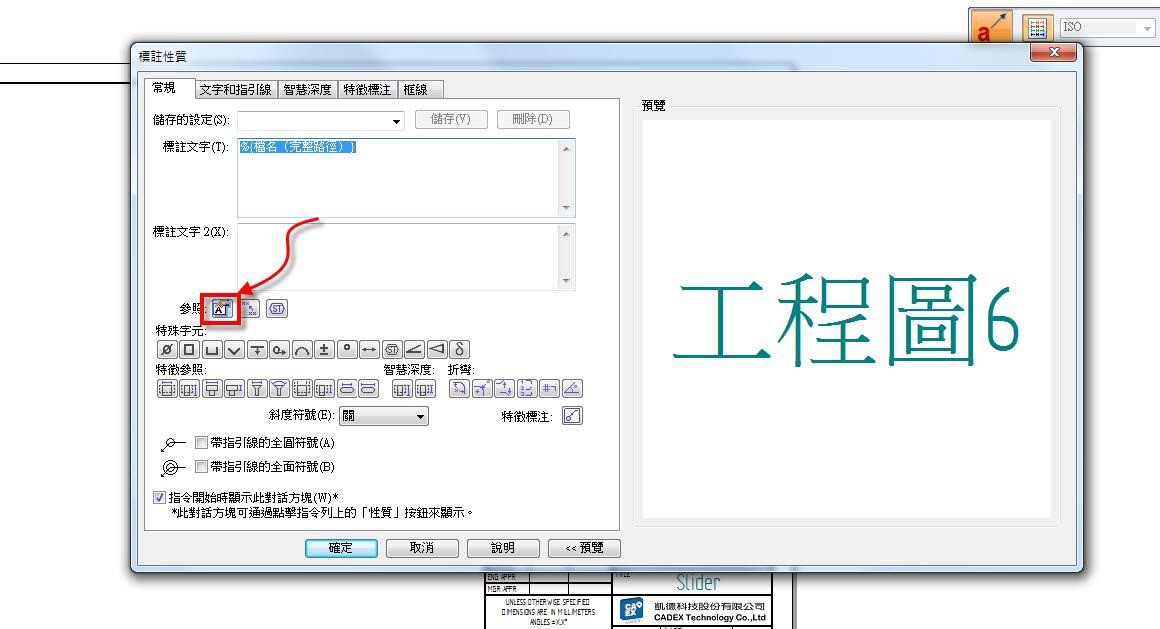

(先把工程圖背景打開)點擊標註(紅框處)

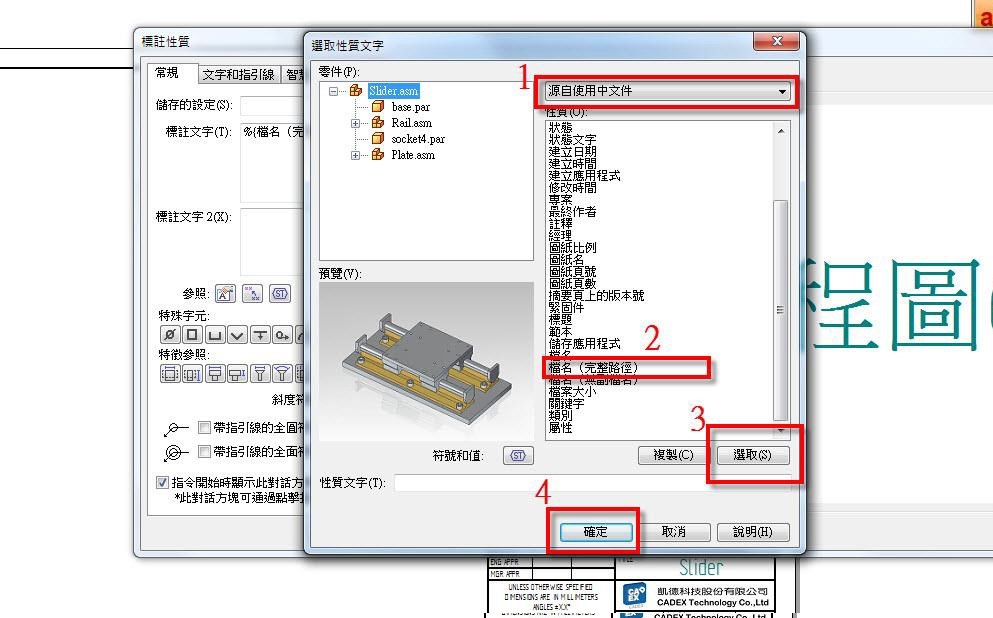

選擇性值文字
選擇源自使用中文件→選取檔名(完整路徑)

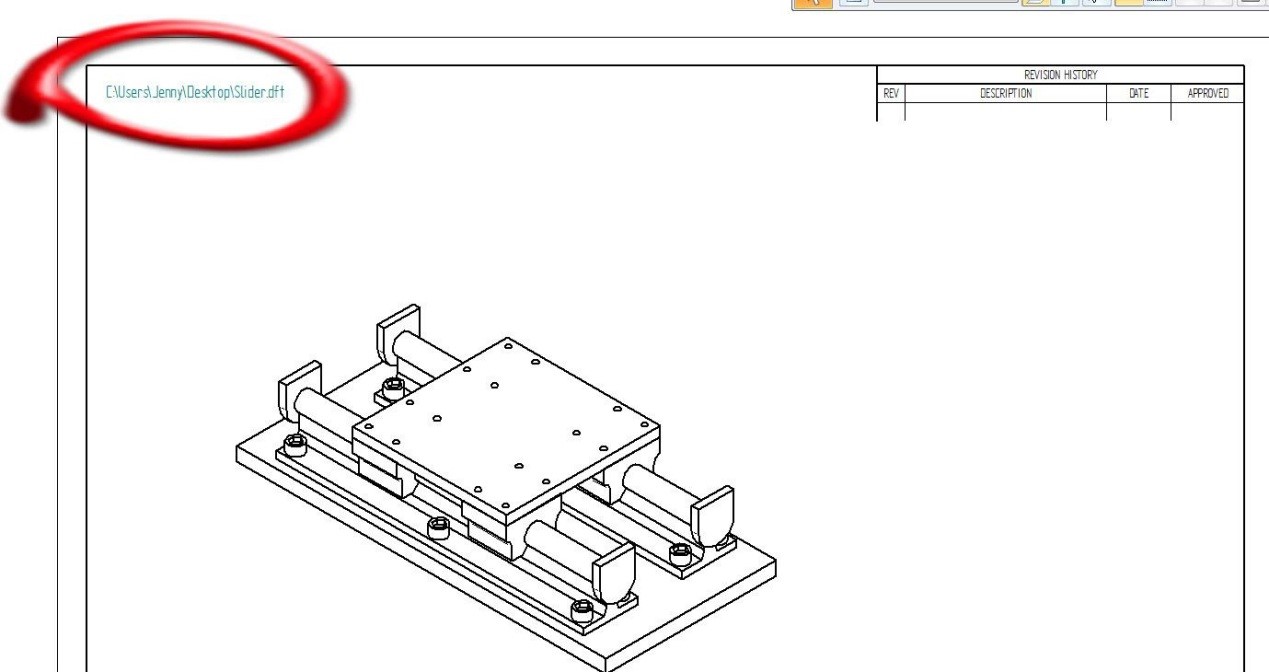

放置在左上角，然後把工作打開背景關掉，然後儲存範本，儲存路徑為:
C:\Program Files\Solid Edge STx\Template\ISO Metric

方駿憲 J.S
