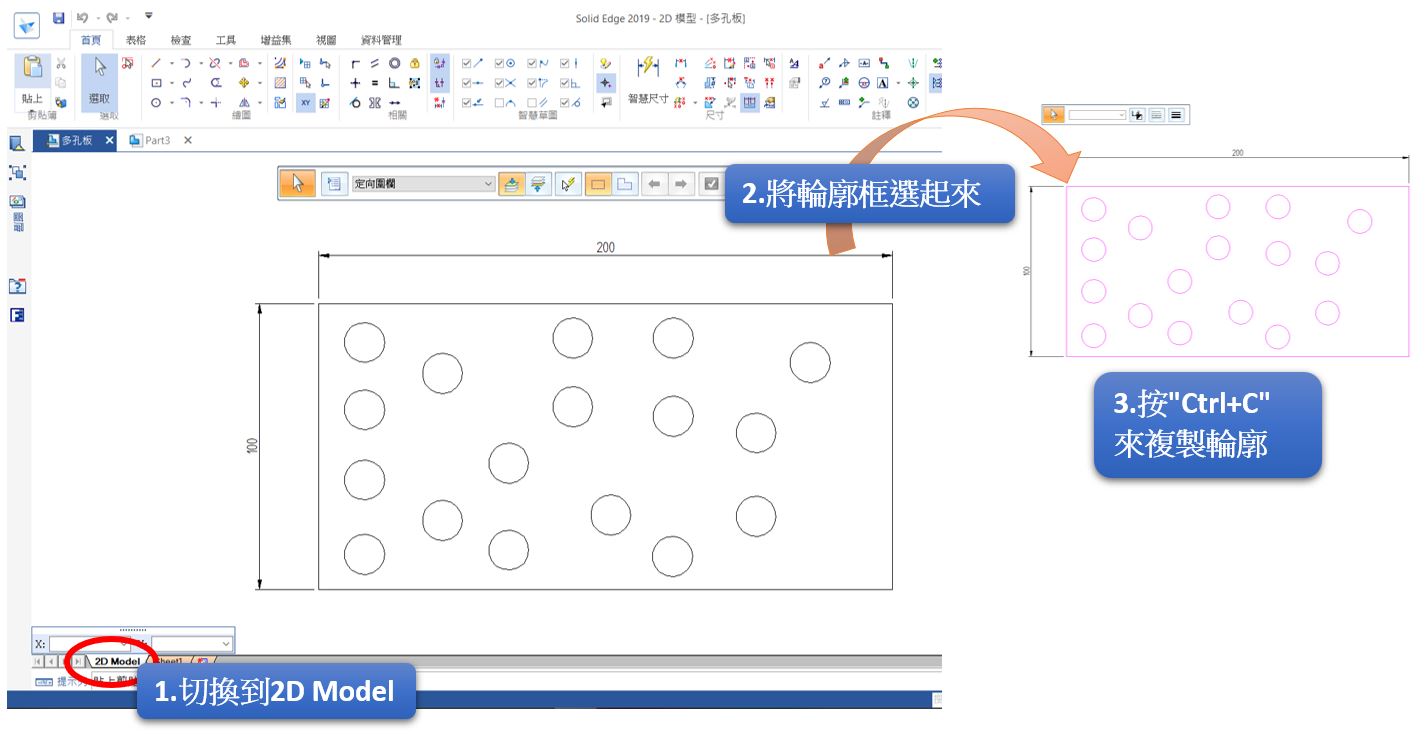

首先開啟DXF檔案後切換到「2D Model」，在「2D Model」的環境將輪廓框選(按住左鍵拖曳)，接著按”Ctrl+C”來複製輪廓。

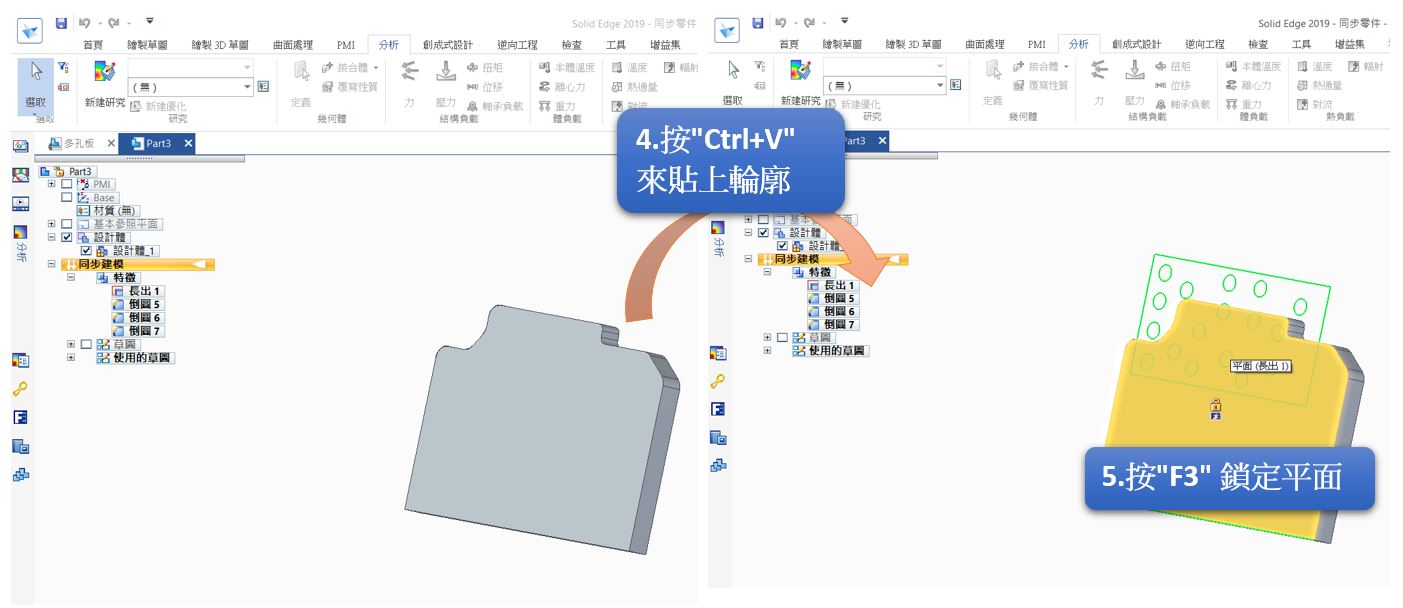

切換到要加入孔特徵的零件，接著按”Ctrl+V”來貼上輪廓，並找到要貼附的面按”F3”鎖定平面。

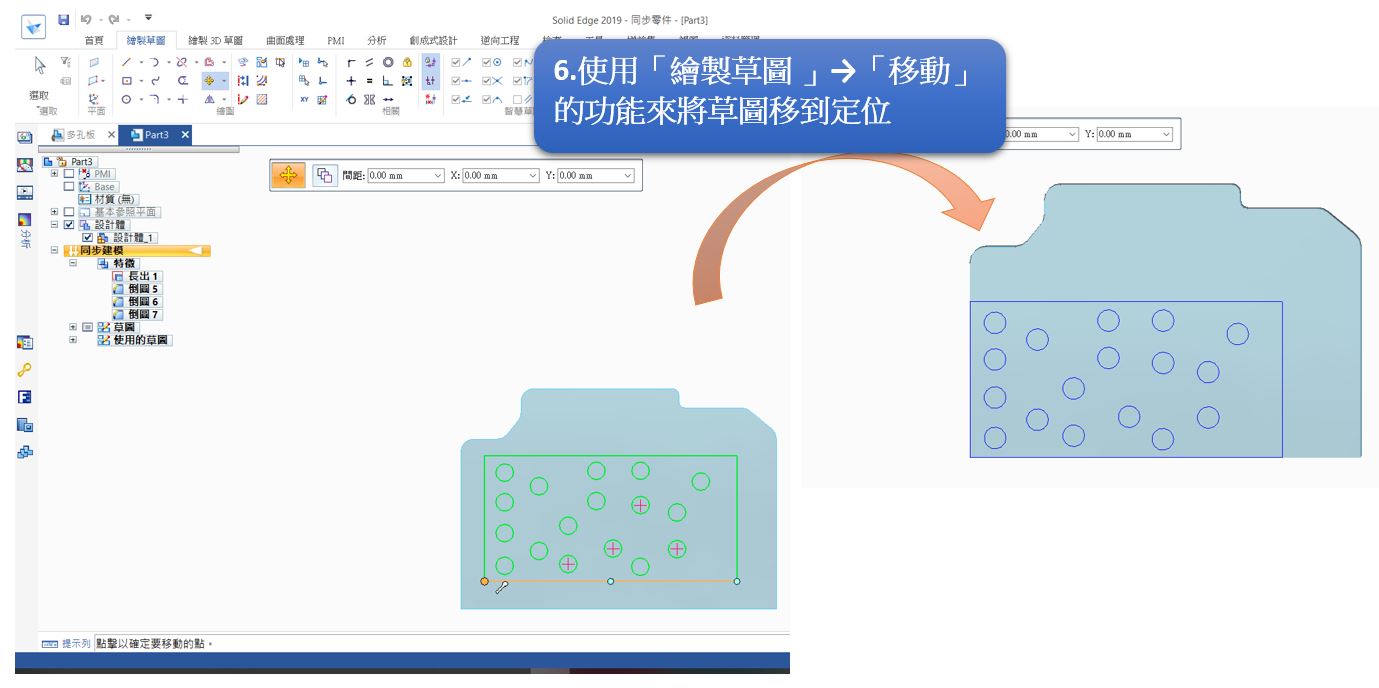

利用「繪製草圖」的「移動」功能，先將草圖移到定位。

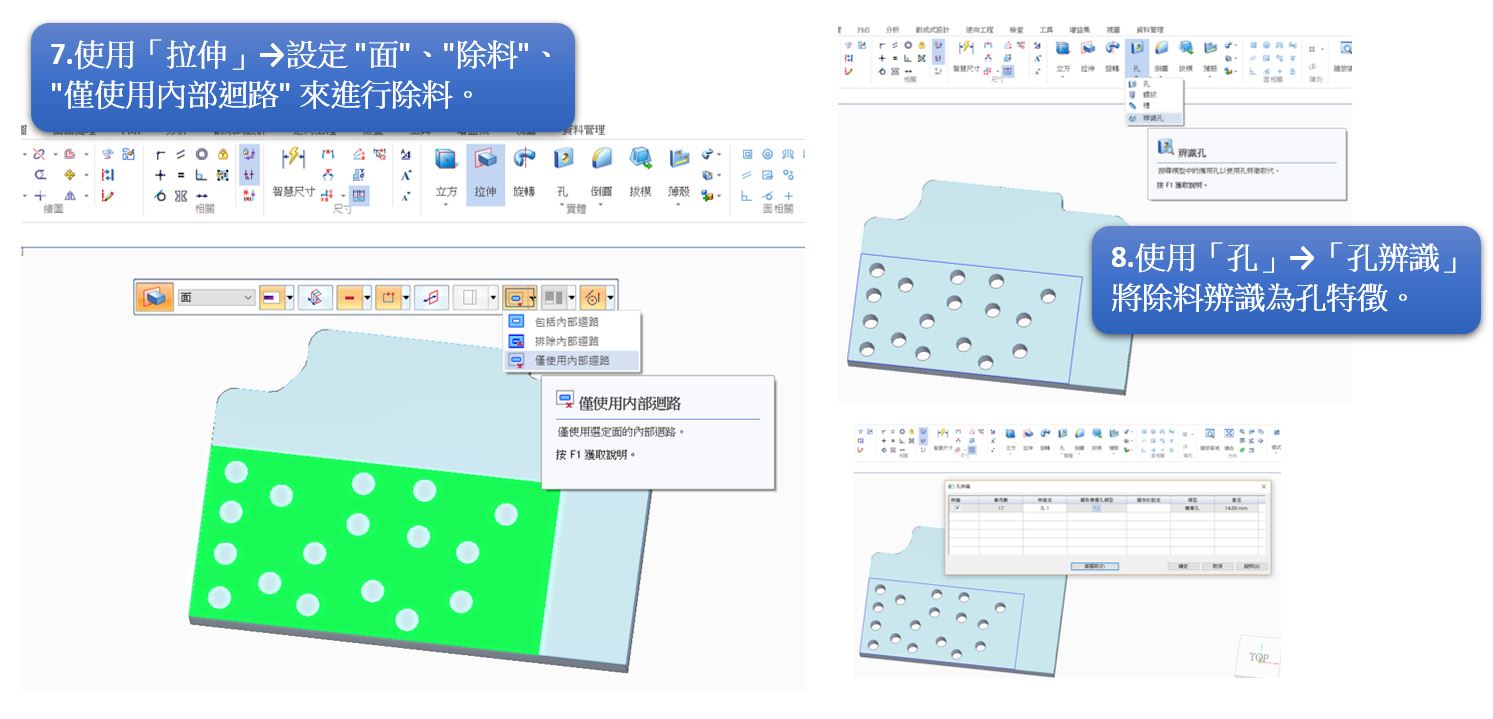

使用「拉伸」指令來進行除料並在指令條上設定”面選取”、 ”除料”、 ”僅使用內部迴路”，就可以使用內部的圓孔輪廓來進行除料，接著使用「孔」→「孔辨識」來將除料孔辨識為「孔特徵」。

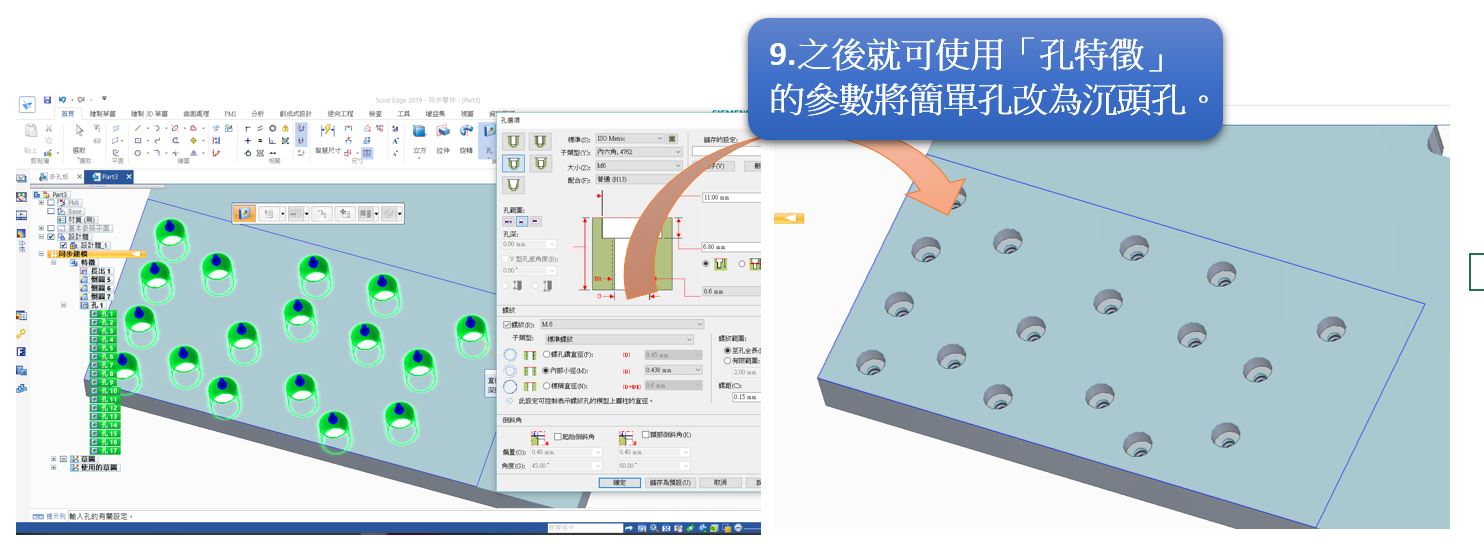

之後只要修改「孔特徵」的參數，就可以變更孔的形式。
