Solid Edge如何將弧長、面積…等量測值帶入工程圖使用 – 2019/07/12
12
七月
當您需要將模型上非尺寸標註的量測值，帶入工程圖中運用時，可利用變數表的功能來建立「測量變數」，並利用「性質文字」的方式來帶入工程圖上使用。
步驟1 步驟2 步驟3 步驟4 步驟5

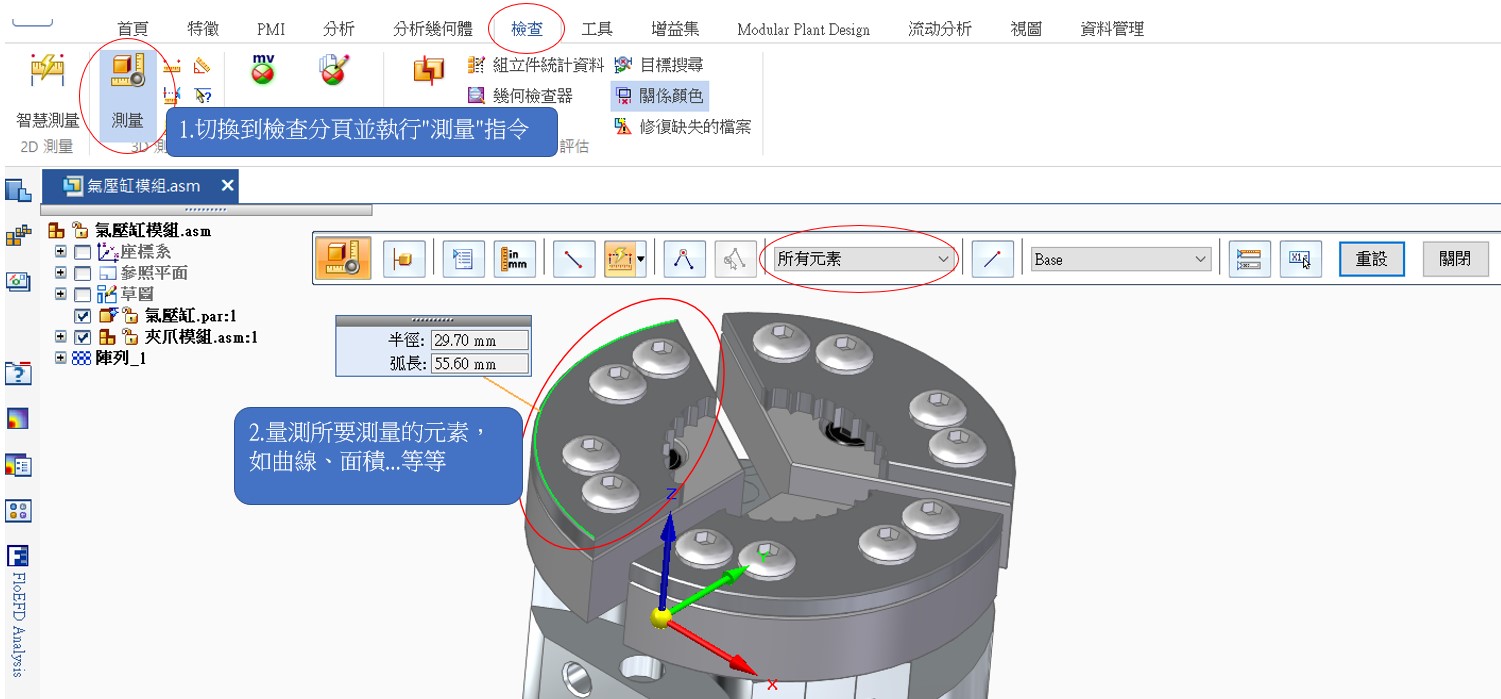

1.首先開啟檔案後切換到「檢查」分頁。
2.接著執行「測量」指令來量測您要的元素。
2.接著執行「測量」指令來量測您要的元素。

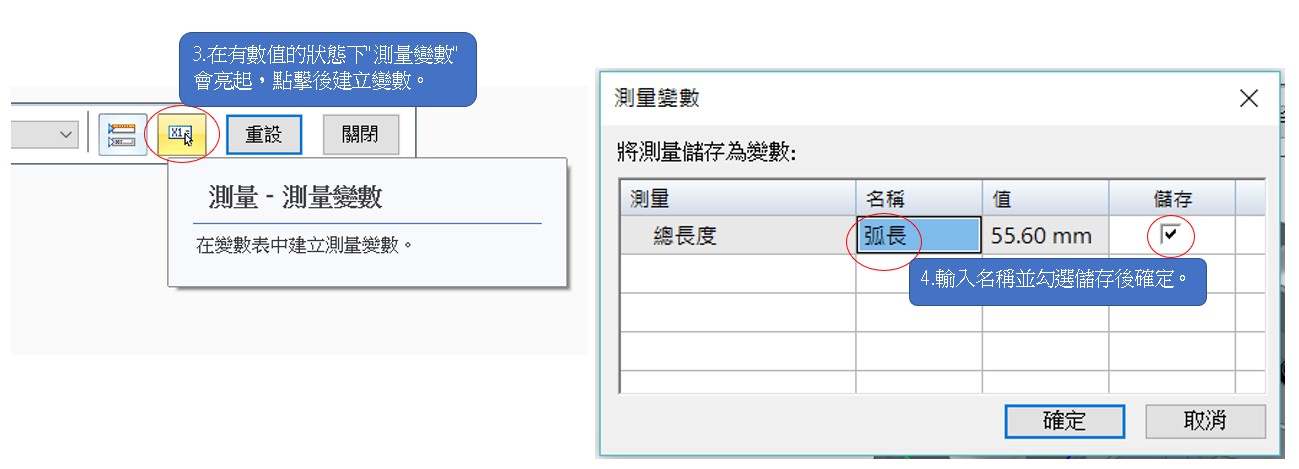

3.當有量測值的狀態下「測量變數」會亮起，此時可以點擊「測量變數」來建立變數。
4.點擊後會出現「測量變數」對話框，請輸入變數名稱並勾選儲存。
4.點擊後會出現「測量變數」對話框，請輸入變數名稱並勾選儲存。

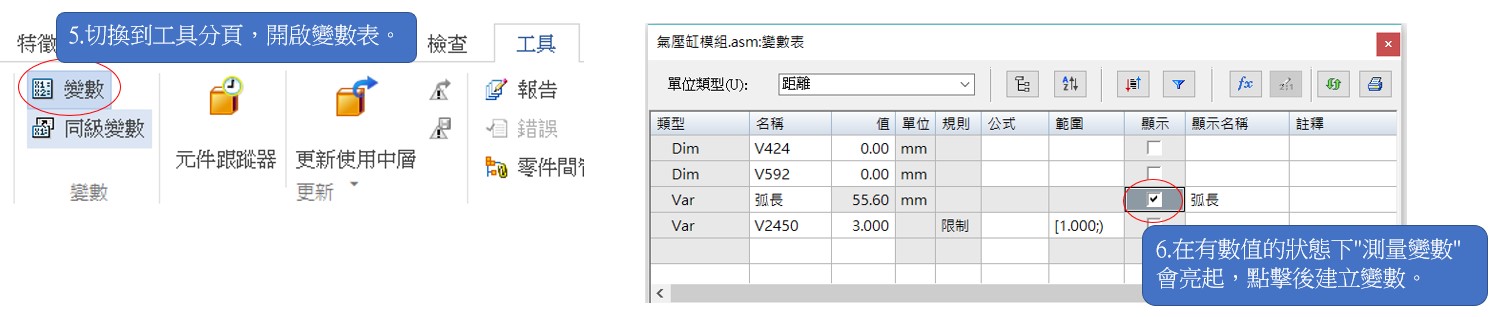

5.切換到工具分頁開啟變數表，此時您可以看到變數表中出現您剛剛建立的「測量變數」。
6.勾選顯示並可輸入「顯示名稱」，顯示名稱的作用是讓「性質文字」作為辨識之用。
6.勾選顯示並可輸入「顯示名稱」，顯示名稱的作用是讓「性質文字」作為辨識之用。

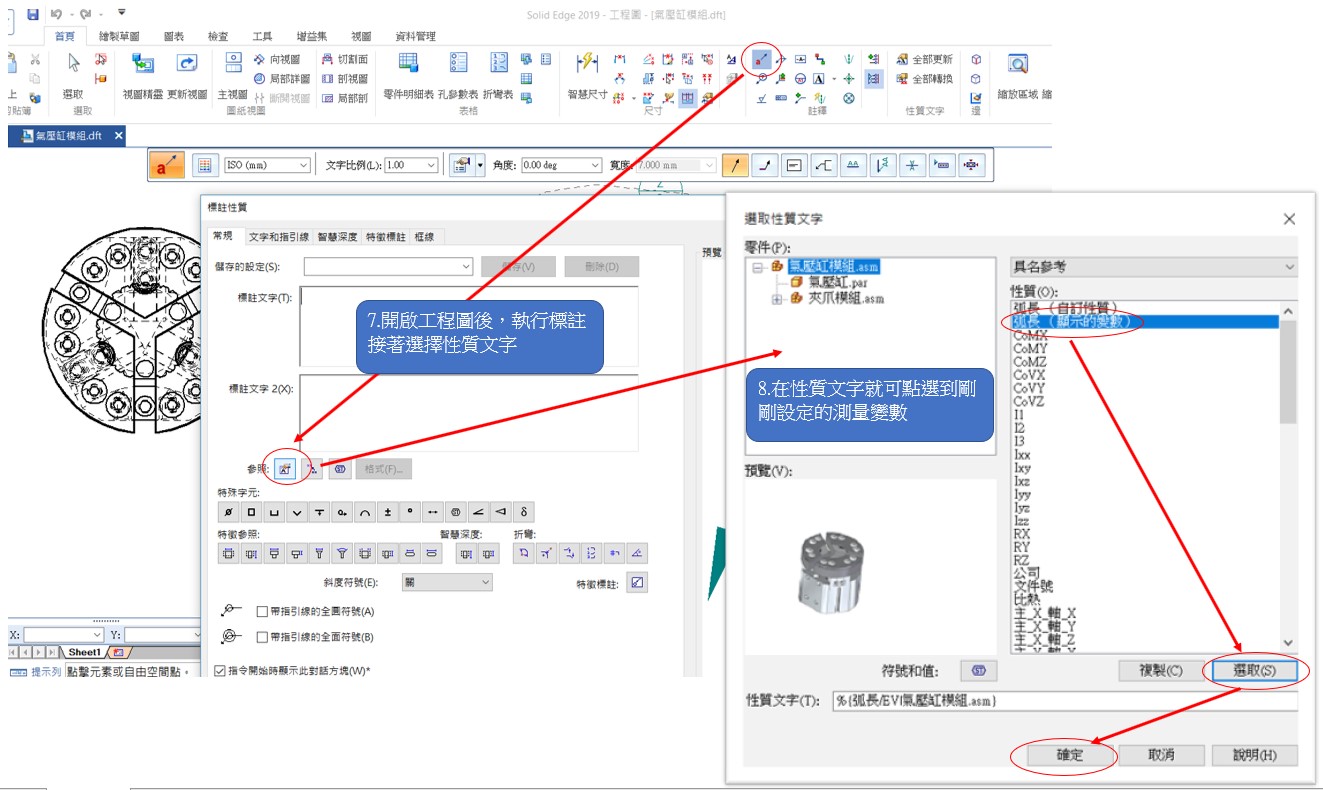

7.之後開啟該檔案的工程圖，您就可以用「性質文字」的方式來套用剛剛建立的「測量變數」，在這範例我們執行「標註」接著點選「性質文字」。
8.此時可在「性質文字」的視窗選到剛剛建立的「測量變數」，選取後點「選取」並按確定。
8.此時可在「性質文字」的視窗選到剛剛建立的「測量變數」，選取後點「選取」並按確定。

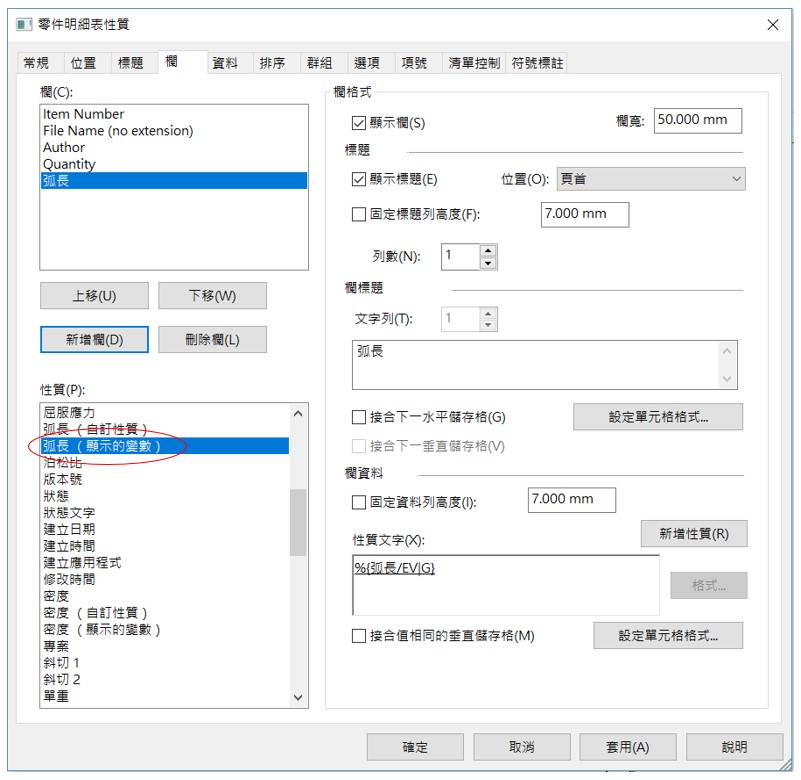

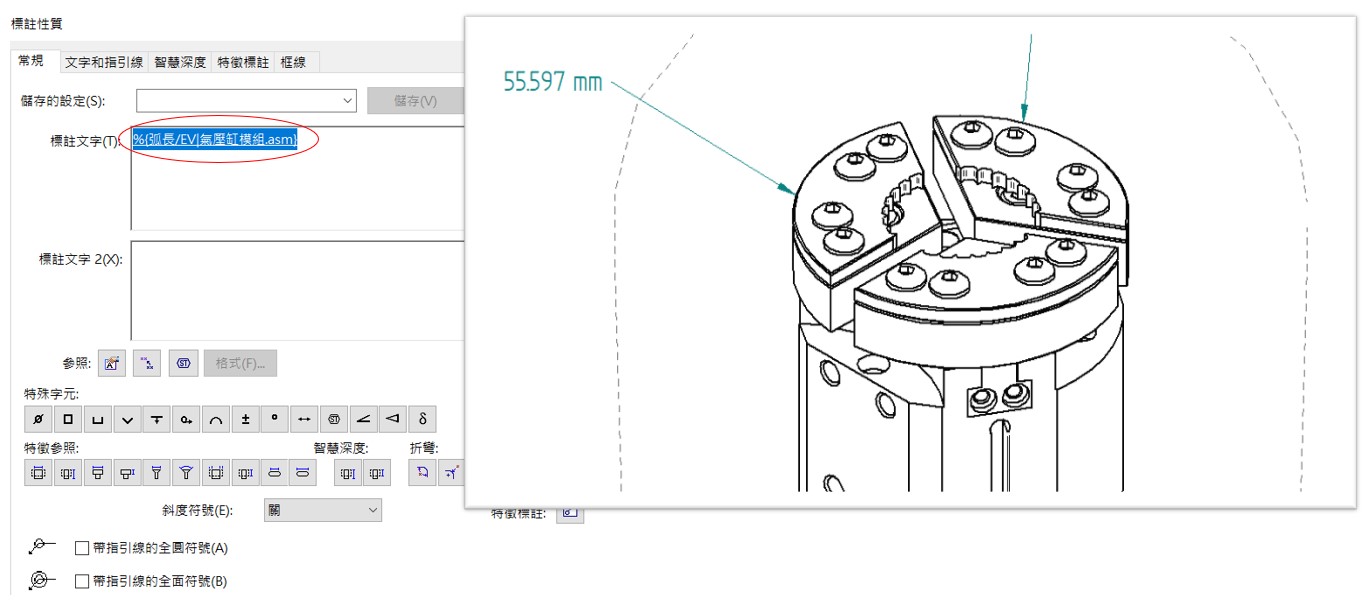

9.此時您可以看到剛剛選取的「測量變數」帶入到標註文字內了，而此一用法主要是針對「性質文字」的運用，因此也可套用在其他位置，例如: BOM表。
