Solid Edge如何自動修復草圖 – 2017/06/02
2
六月
當有2D圖形需要轉3D的作業時，往往最害怕的就是草圖有線段沒接好等等的問題，這是非常惱人的，一旦遇到就必須花費大量的時間來找問題，這裡就教大家一個小秘訣，我們就來看看如何自動修復這些問題。
※ 註: 「同步建模」與「順序建模」的方式是一樣的唷!
步驟1 步驟2 步驟3 步驟4 步驟5 步驟6

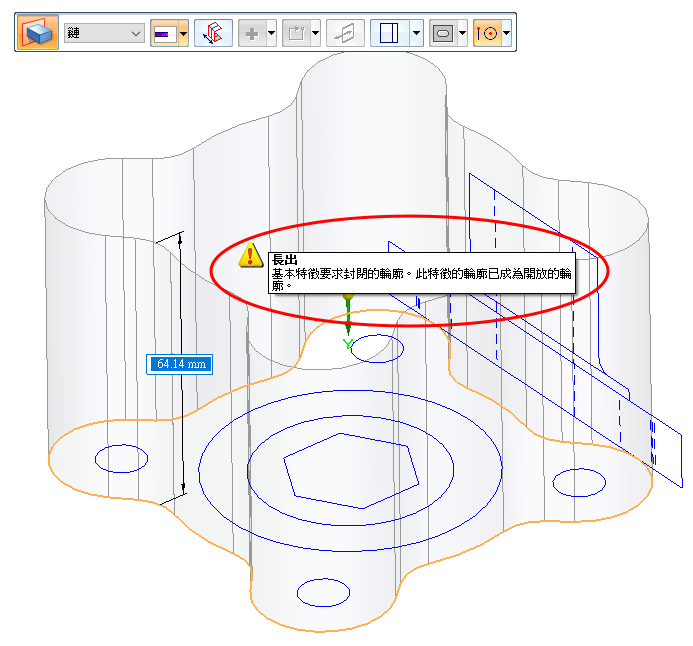

如下圖中的2個例子，一者為同步建模，另一為順序建模所產生的狀況，皆表示因草圖本身問題而無法正常生成實體特徵。
首先，在同步建模中於該草圖的滑鼠"右鍵"選單內點選鎖定草圖平面，在順序建模中於該草圖點選編輯草圖，以進入草圖環境內。

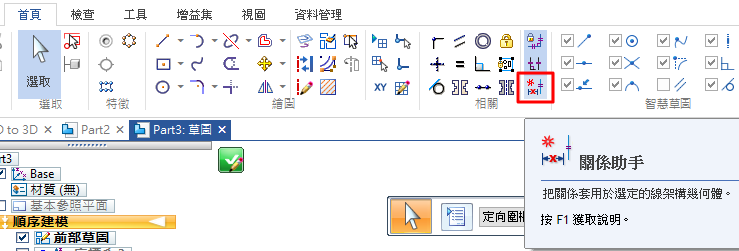

在工具列裡，找到相關裡面的關係助手功能。

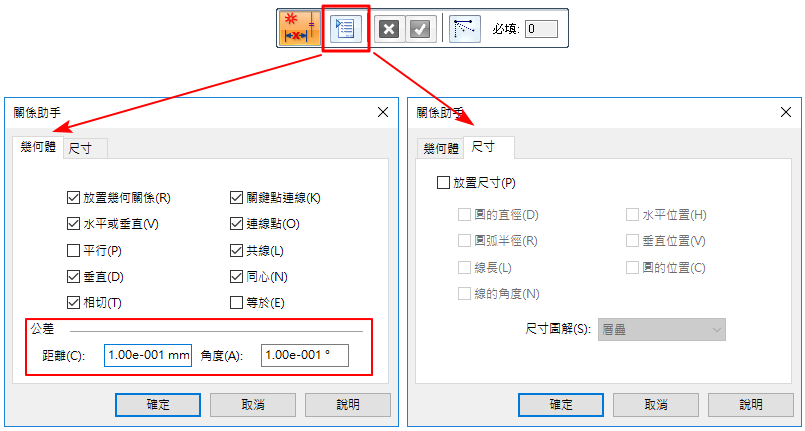

點擊進入選項內，可以看到兩個頁面:
A. 幾何體頁面內可以勾選要自動辨識的幾何條件，並設定線段與角度的接合公差，用以自動修復沒接好的圖形。
B. 尺寸頁面內可以勾選需要的尺寸類型，這可以自動判斷並標註缺漏尺寸。
A. 幾何體頁面內可以勾選要自動辨識的幾何條件，並設定線段與角度的接合公差，用以自動修復沒接好的圖形。
B. 尺寸頁面內可以勾選需要的尺寸類型，這可以自動判斷並標註缺漏尺寸。

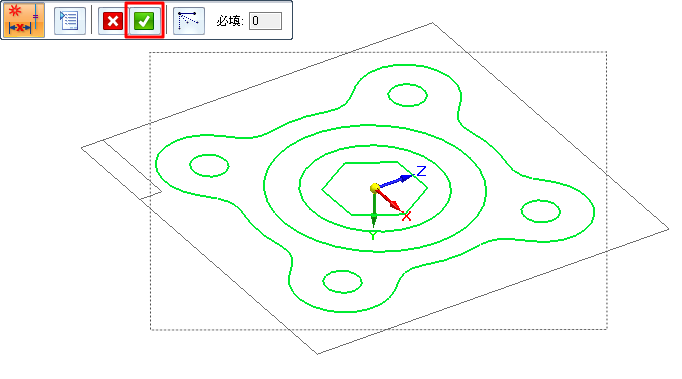

設定完成後，只要將圖形直接框選起來之後"打勾"即可「自動修復」或者「附加尺寸」上去。

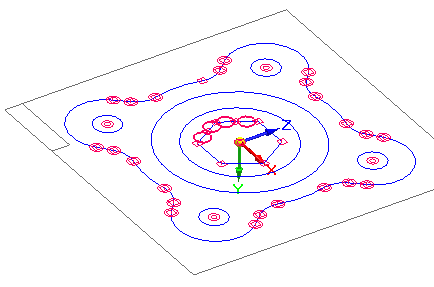

完成後可以看到草圖被修復並且自動給予所缺漏的幾何約束定義。

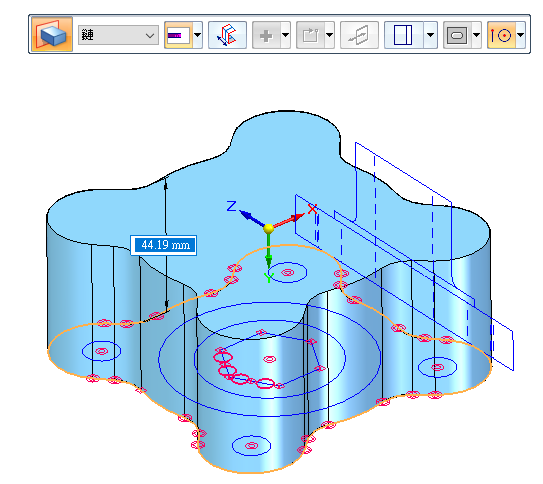

這樣我們就可以正常的完成特徵生成作業囉，很方便吧!...(完)
這樣我們就可以正常的完成特徵生成作業囉，很方便吧!...(完)
呂哲安 Andy Lu
