Solid Edge局部鈑金展平(單一彎折展平) – 2018/12/07

7
十二月
Posted by Monica
Category:
無迴響

如何在鈑金零件, 做 “單一彎折" 展平?!

步驟1 步驟2 步驟3 步驟4 步驟5 步驟6

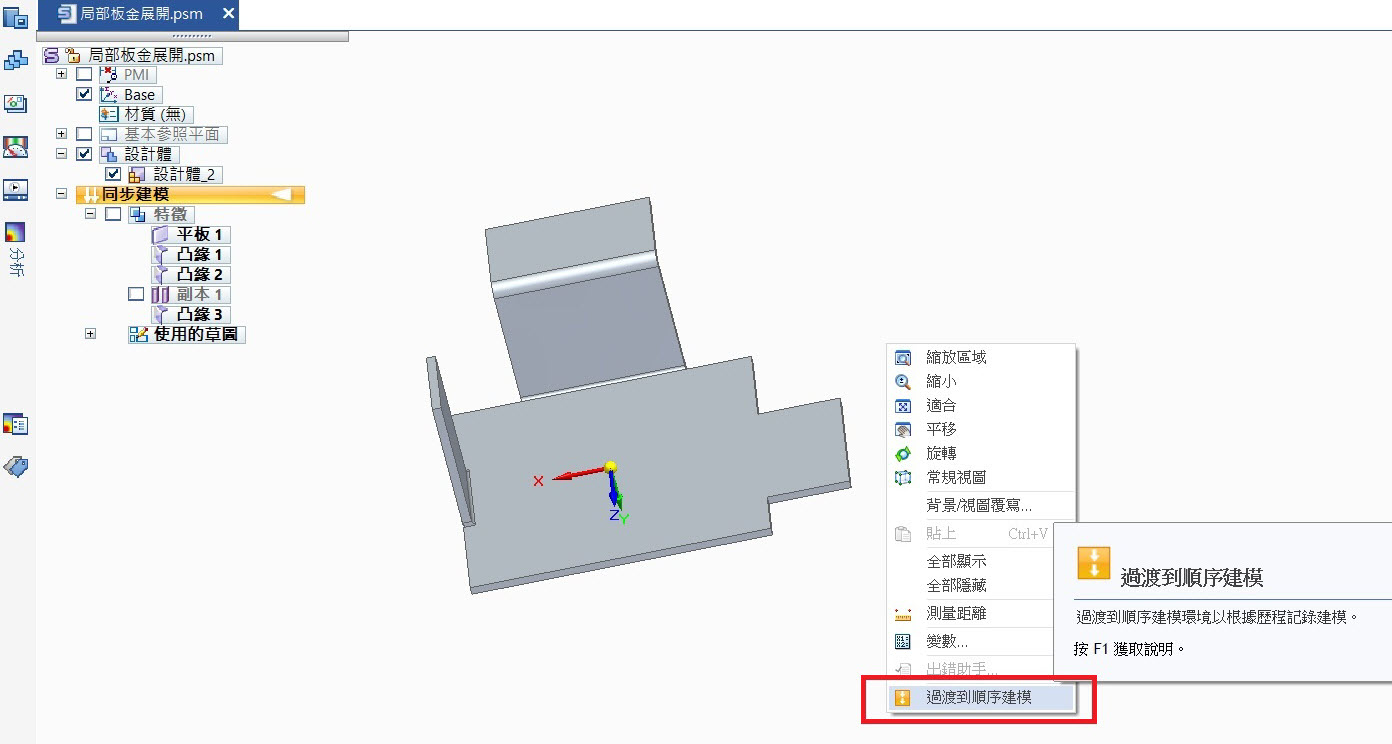

首先過渡到順序建模。

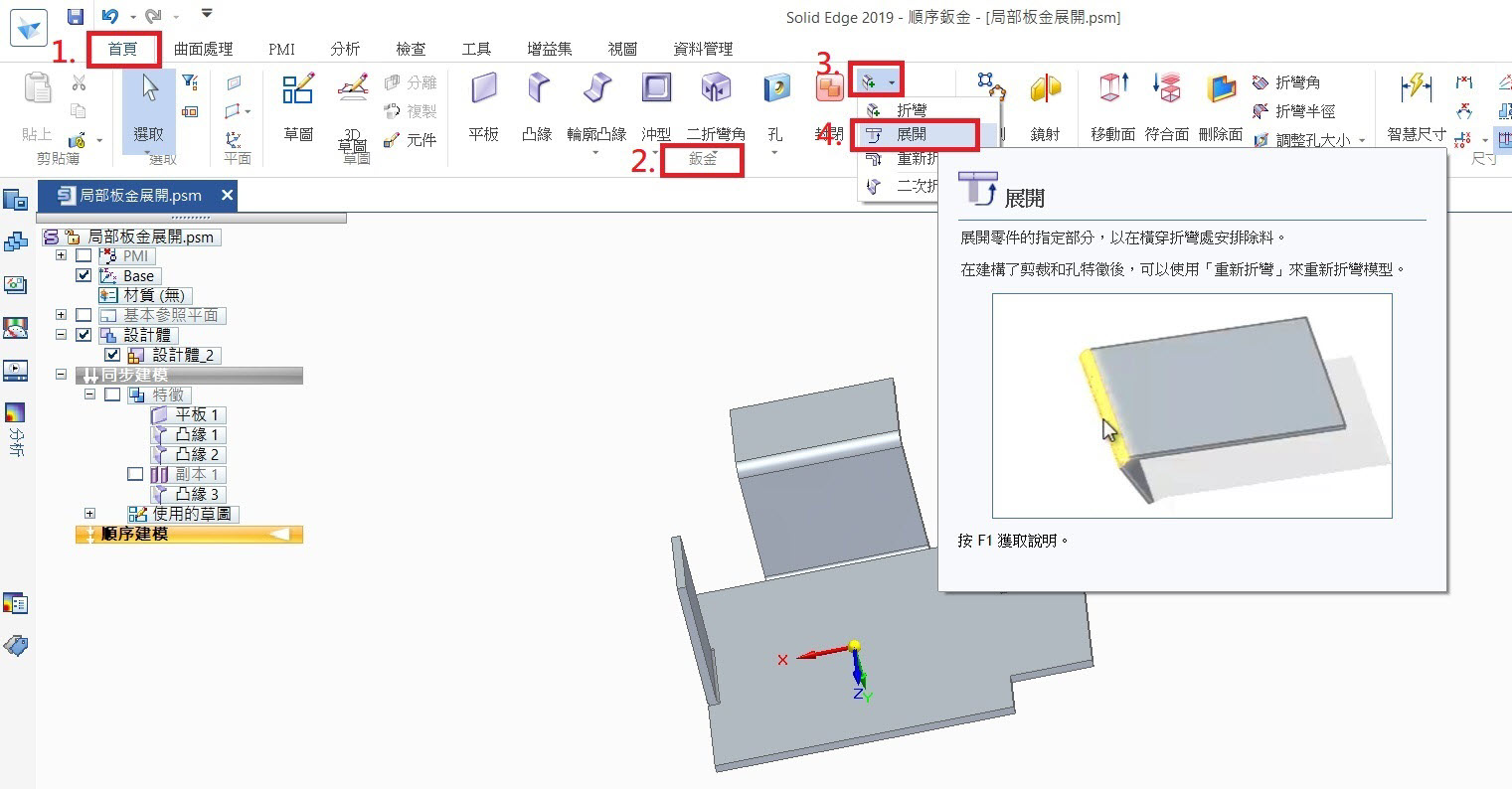

在上方功能區的, 首頁→ 鈑金→ 折彎下拉→ 展開。

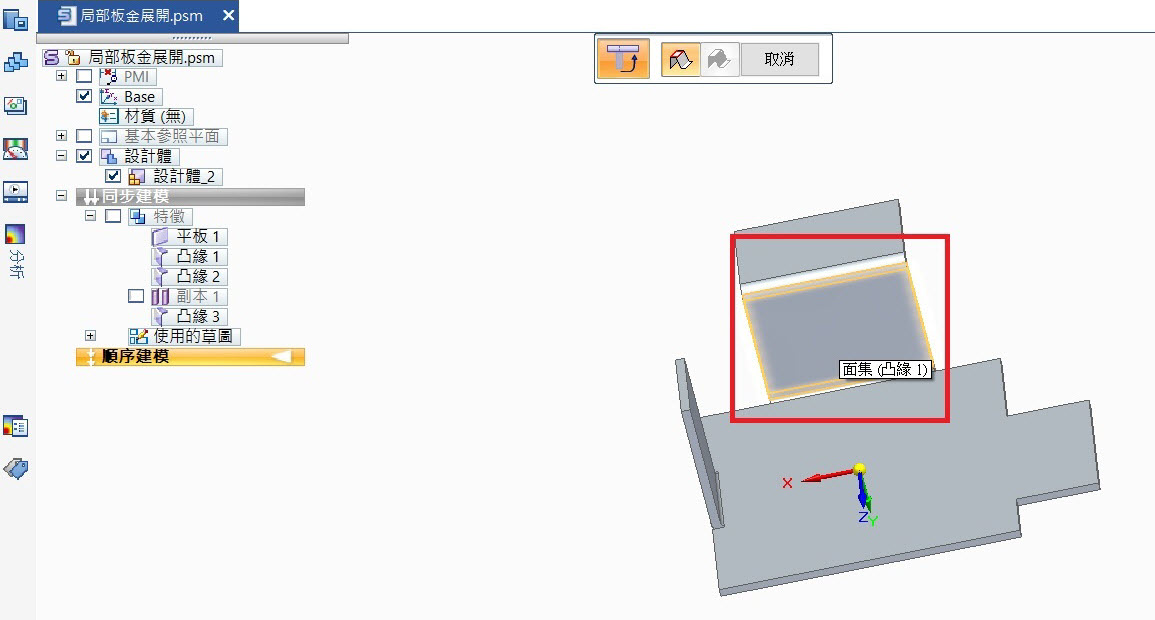

選擇一平面當作基準面。

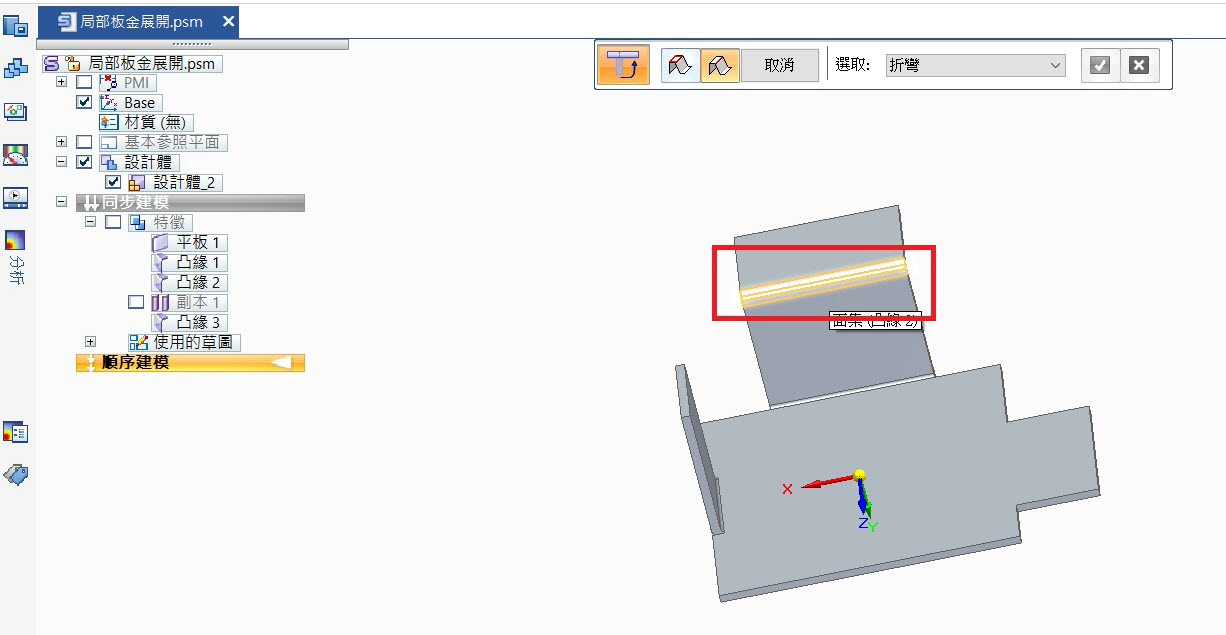

選擇要展平的折彎邊。

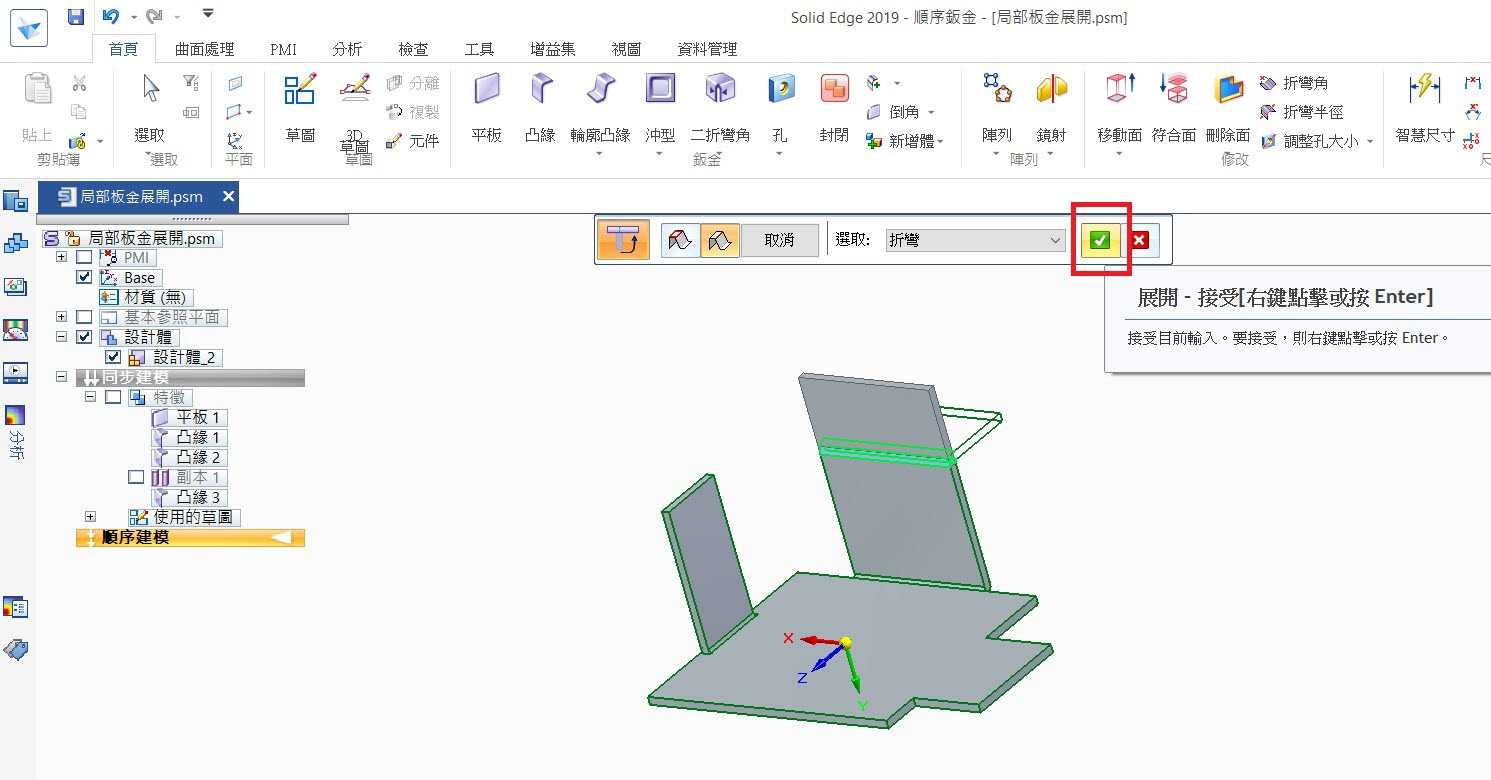

點選打勾。

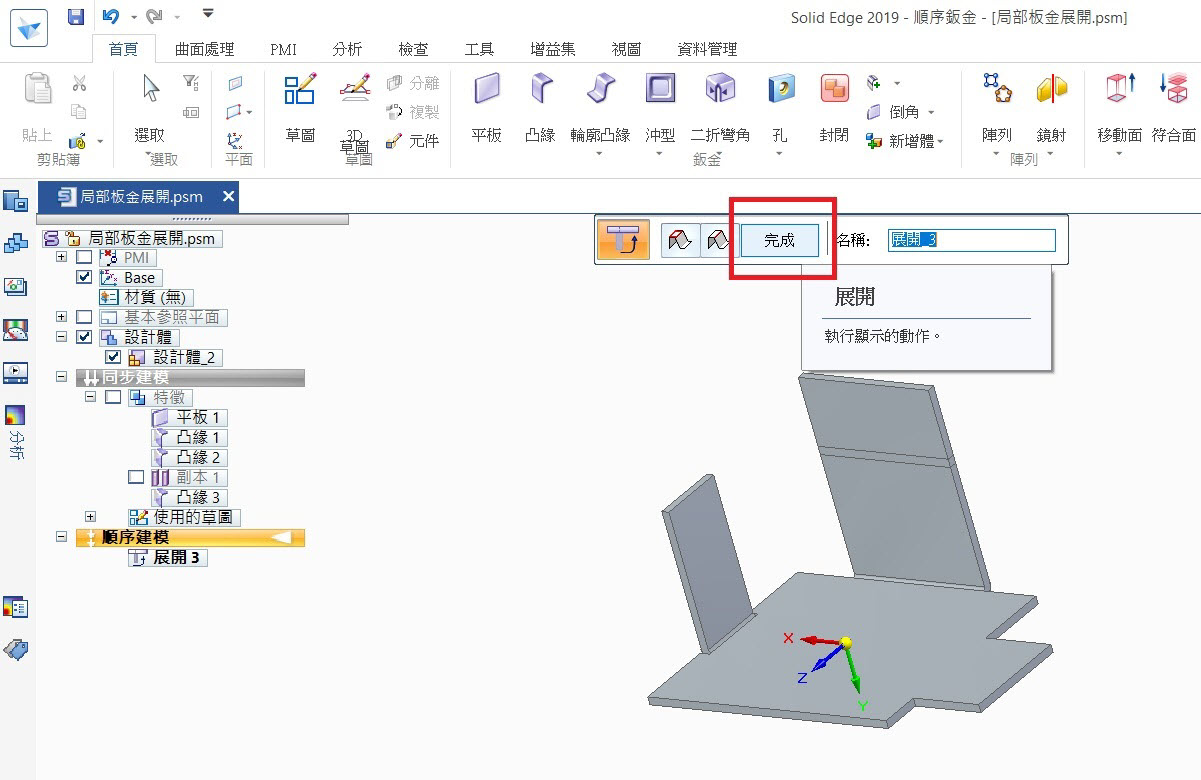

點選完成，即可完成局部展平。…(完成)。

黃照傑 Jay Huang
