Solid Edge工程圖圓孔中心標記傾斜 – 2015/12/18

18
十二月
Posted by Monica
Category:
無迴響

在Solid Edge工程圖裡，若設定視圖的輔助視圖，圓的中心線標記預設都是90度，如果想讓中心線標記有個傾斜或是跟邊線平行，該如何做設定呢?請參考以下說明:

步驟1 步驟2 步驟3 步驟4

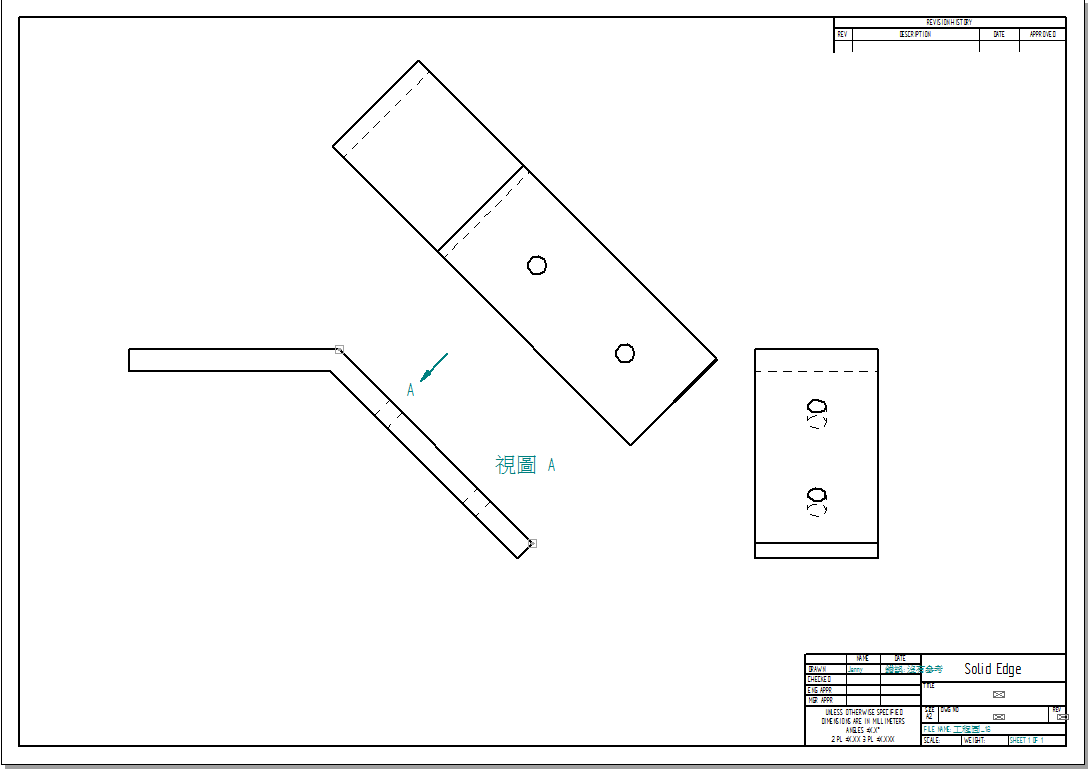

工程圖上有一輔助視圖

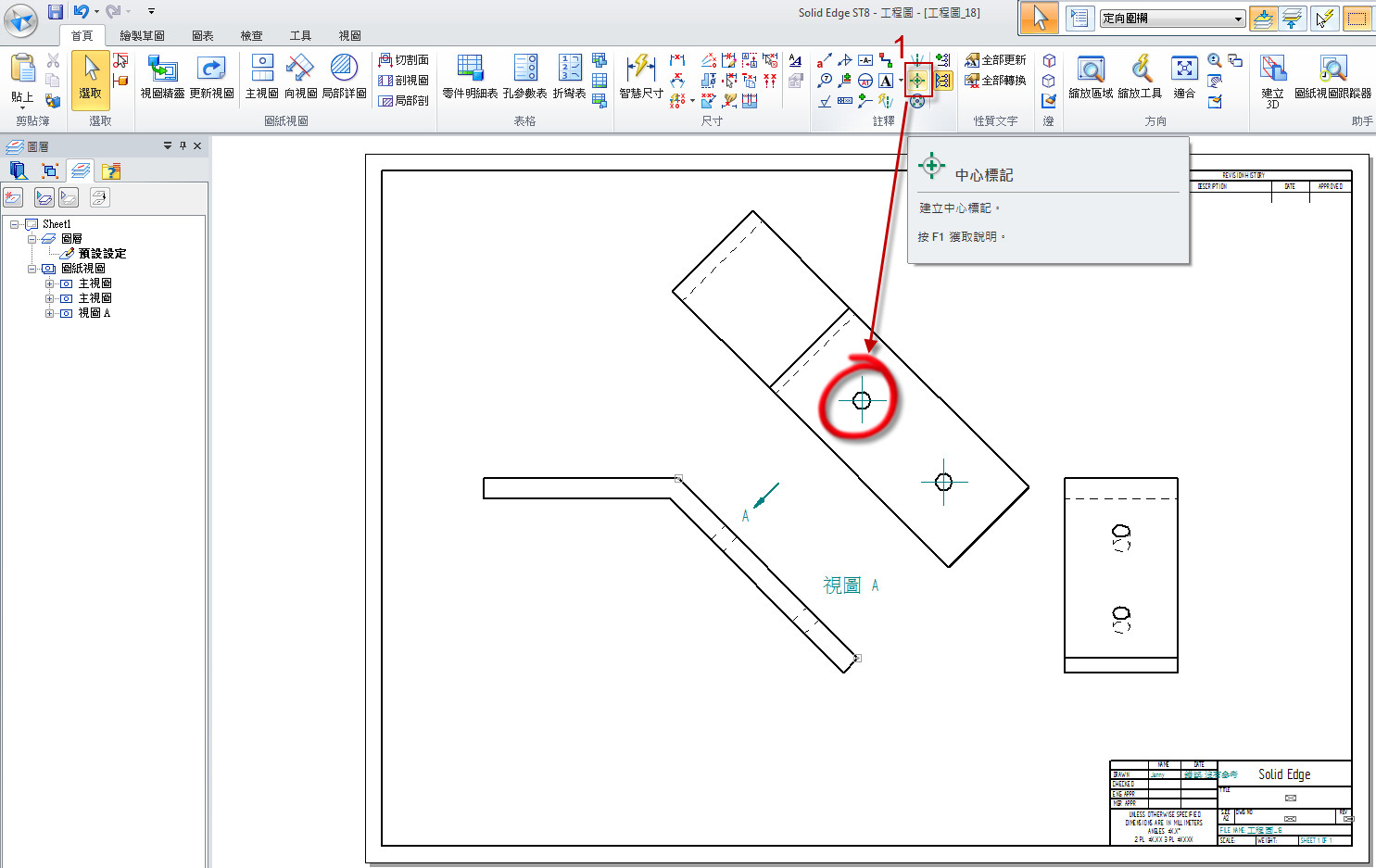

如果加入中心線標記，軟體預設中心線是90度

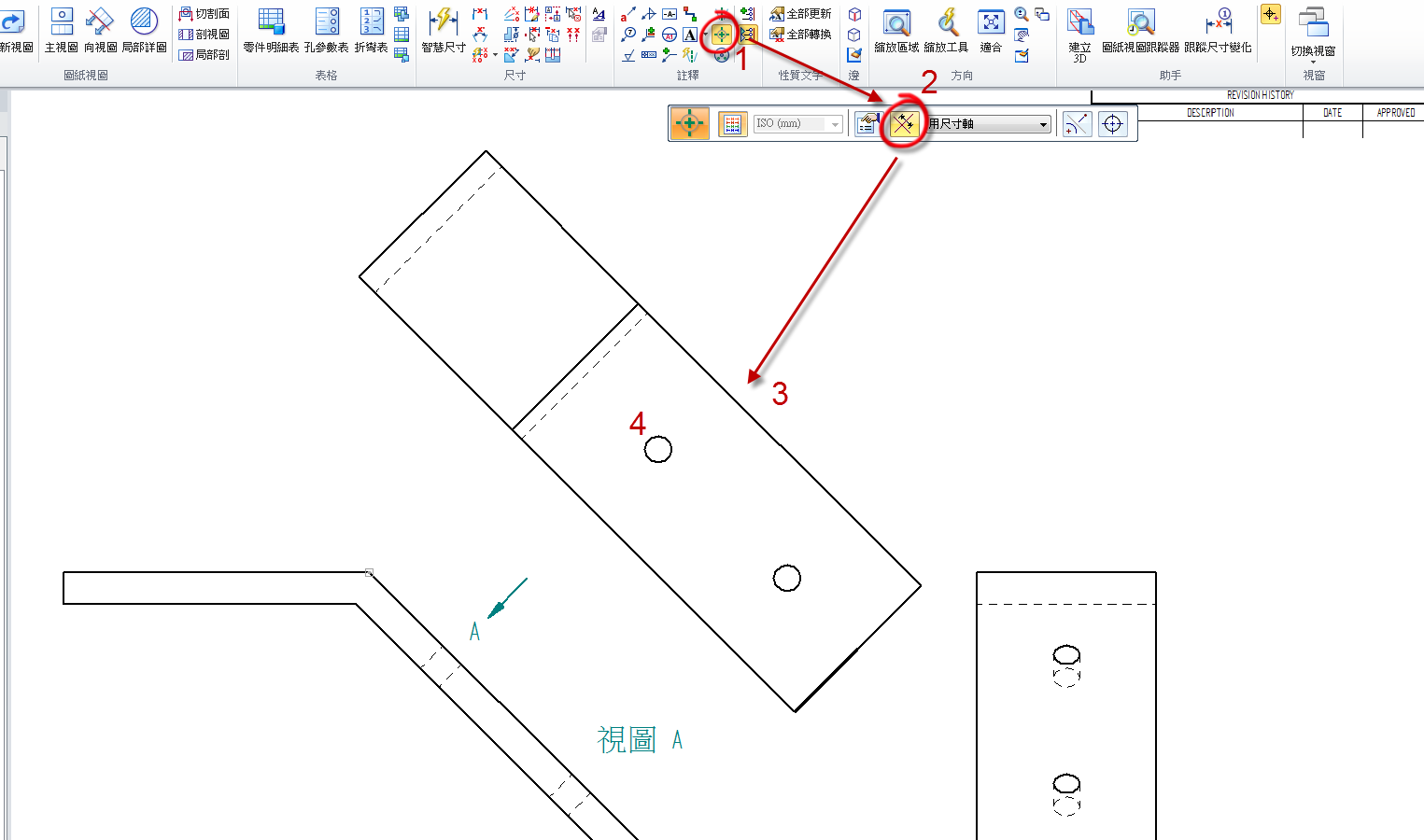

若想要讓中心線標記跟視圖邊線平行，可改成選擇尺寸軸，在點選參考邊線然後點選圓， 步驟: 中心標記→開啟尺寸軸(圓圈處)→點選參考邊線→點選視圖的圓

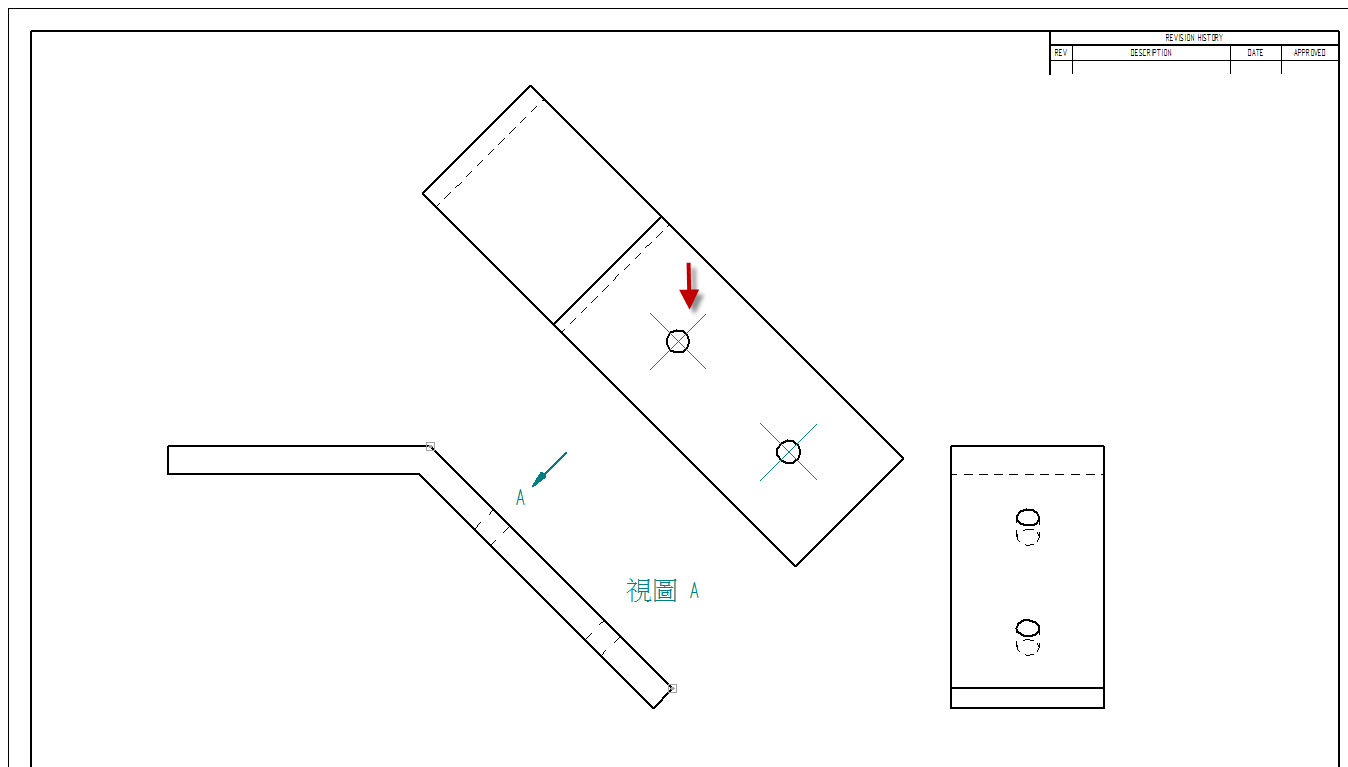

設定完成

柯函杶 Jenny Ke
