Solid Edge工程圖圓角交點標註 – 2015/07/24

七月

Posted by Monica

Category:

在工程圖中, 線段被[倒圓角]後，如何找出[虛擬相交]點進行標註。請參考以下說明:

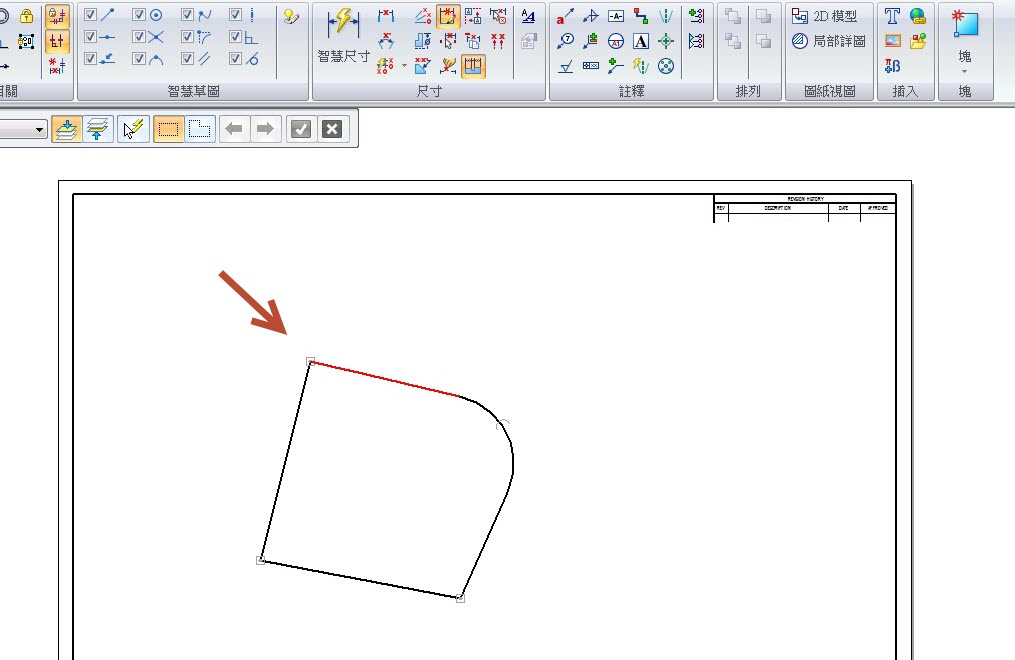

打開工程圖任一線段圓角。

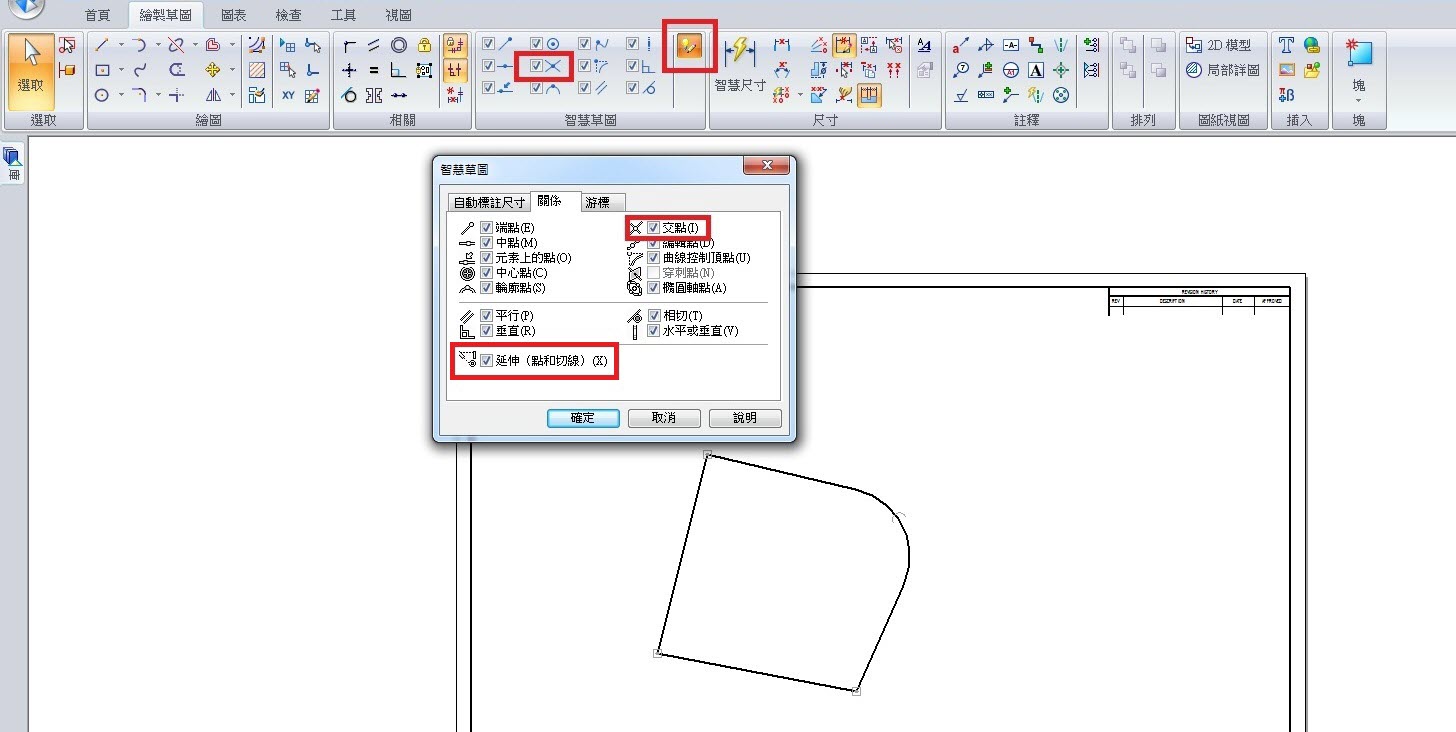

將智慧草圖的 [交點] 與 [延伸] 關係勾選。

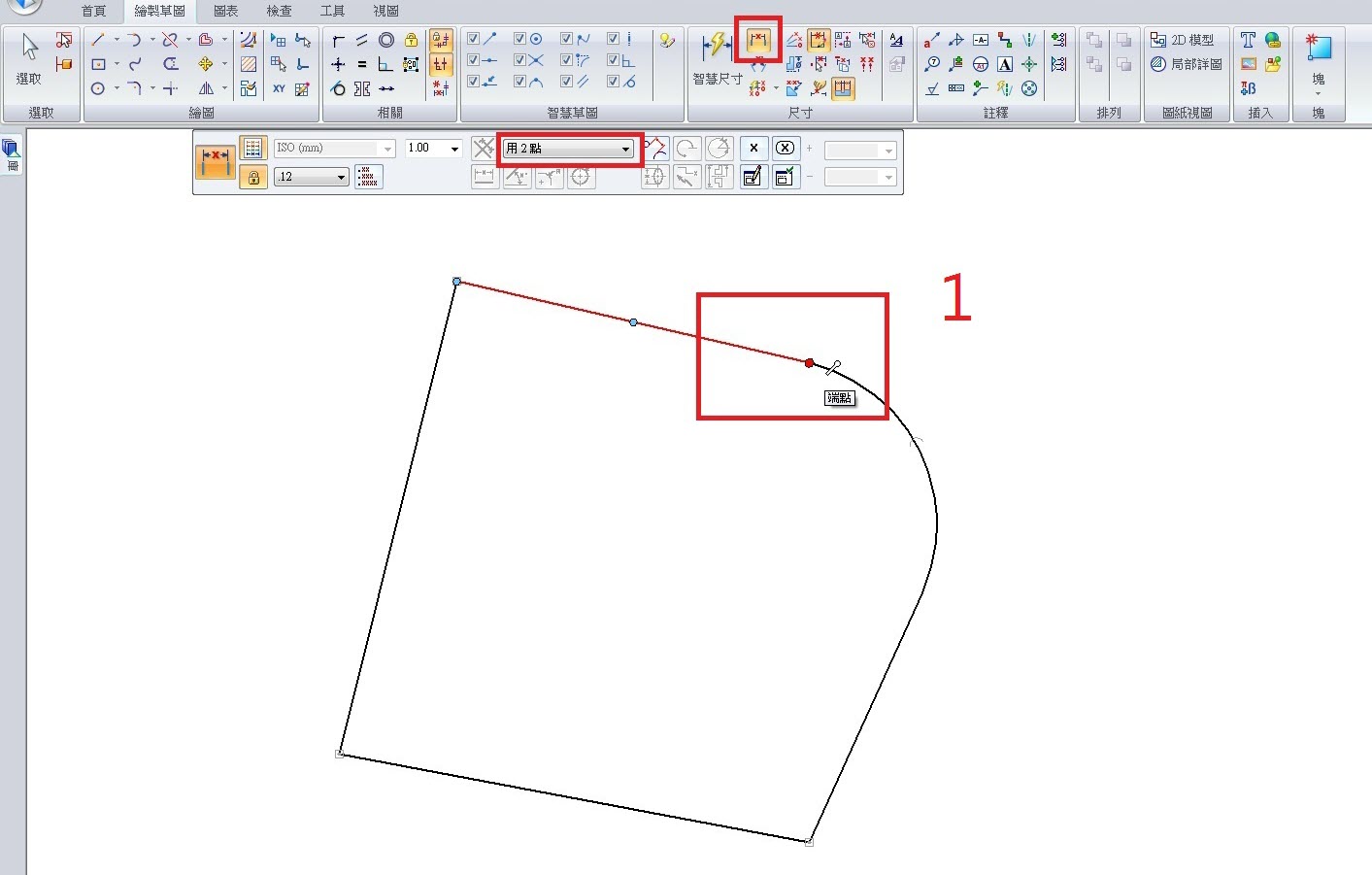

使用 [間距]標註，類型用 [2點] 標註，這時候將滑鼠移動到1的位置，使端點跑出來。

※ 備註:移動的時候並不需要指定鎖端點，只要讓電腦判斷第一個位置與第二個位置，將是我們需要的線段。

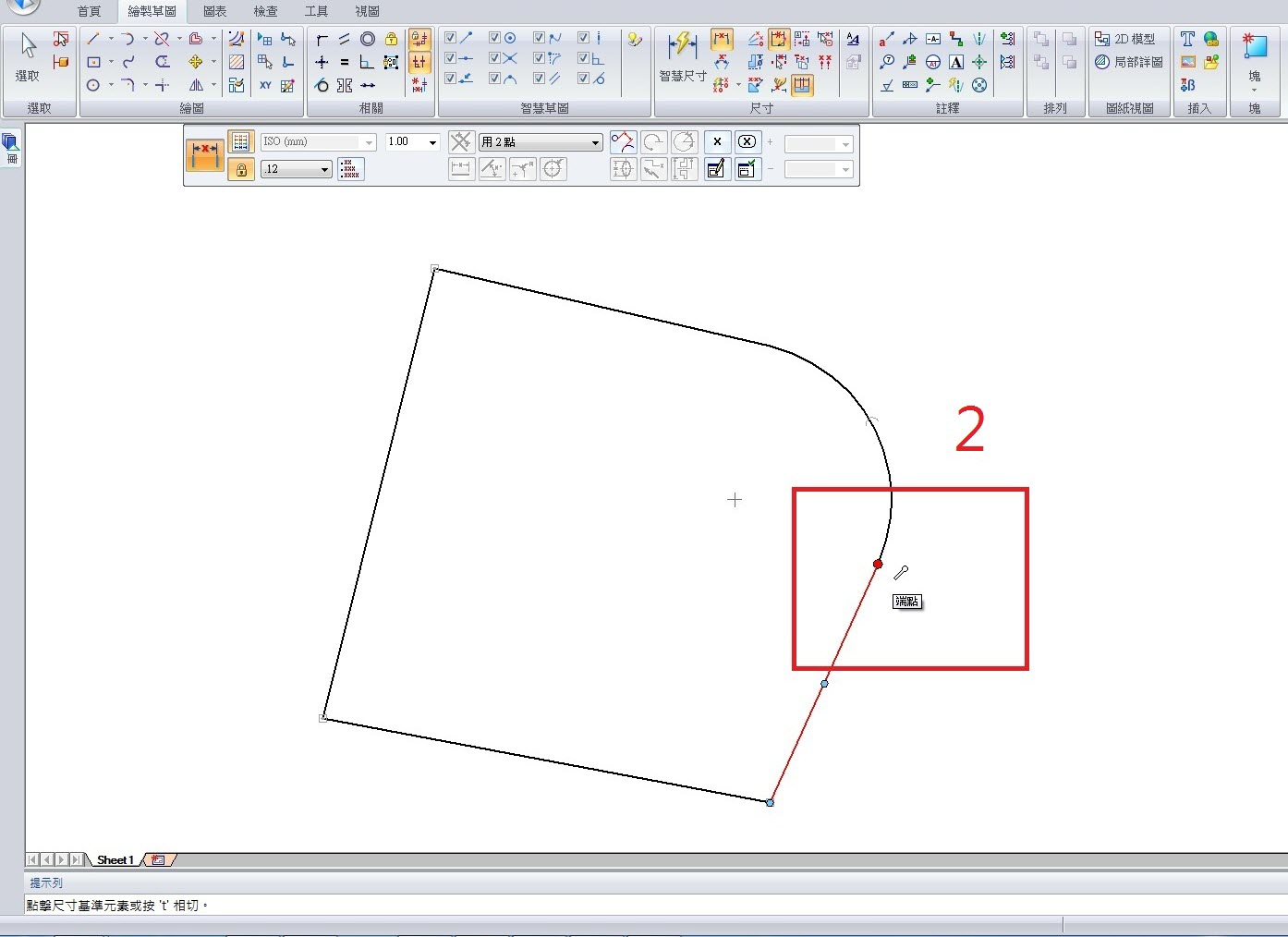

滑鼠移動到第2的端點。

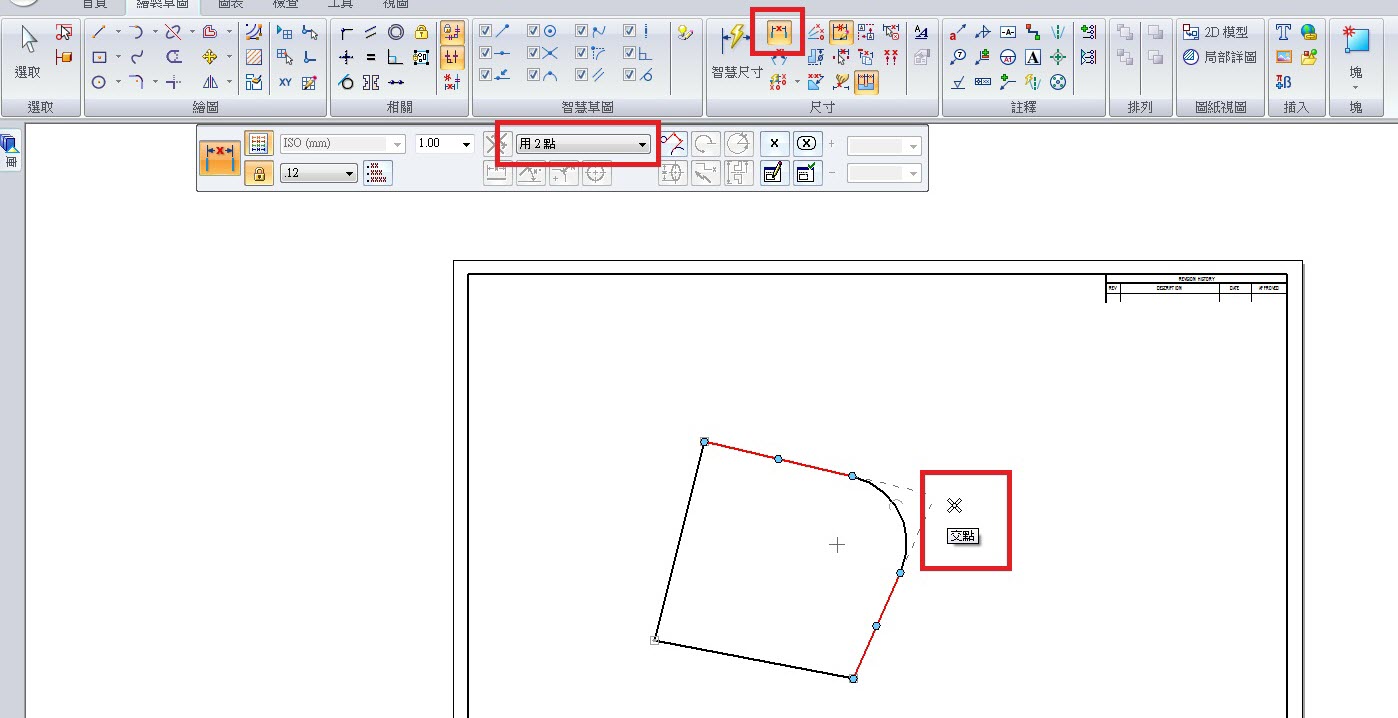

接下來把滑鼠移動到兩條線段延伸附近的位置，延伸交點將會自動出現，這時候將交點當作標註第一點。

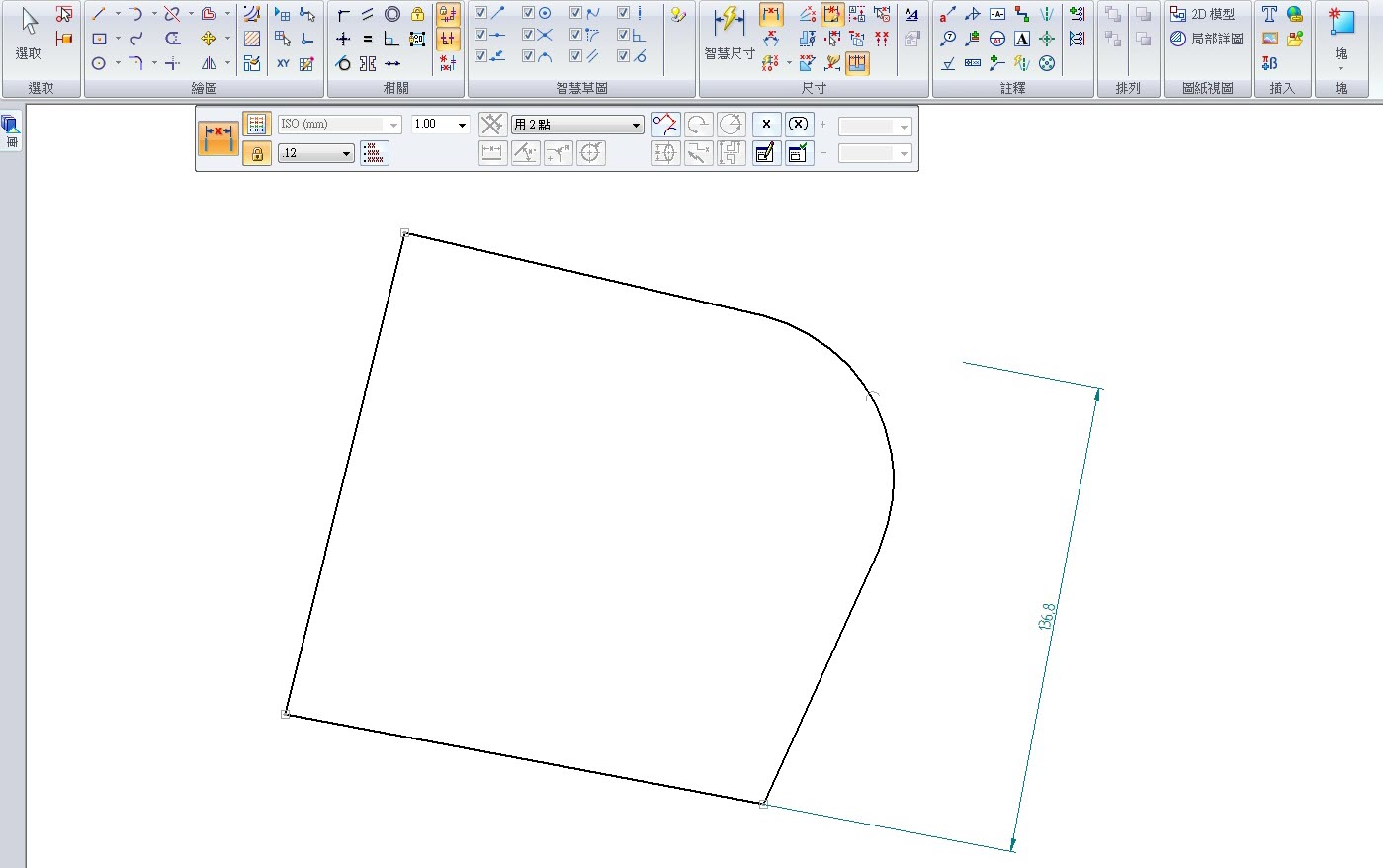

點選我們要的第二點，直線標註就完成。

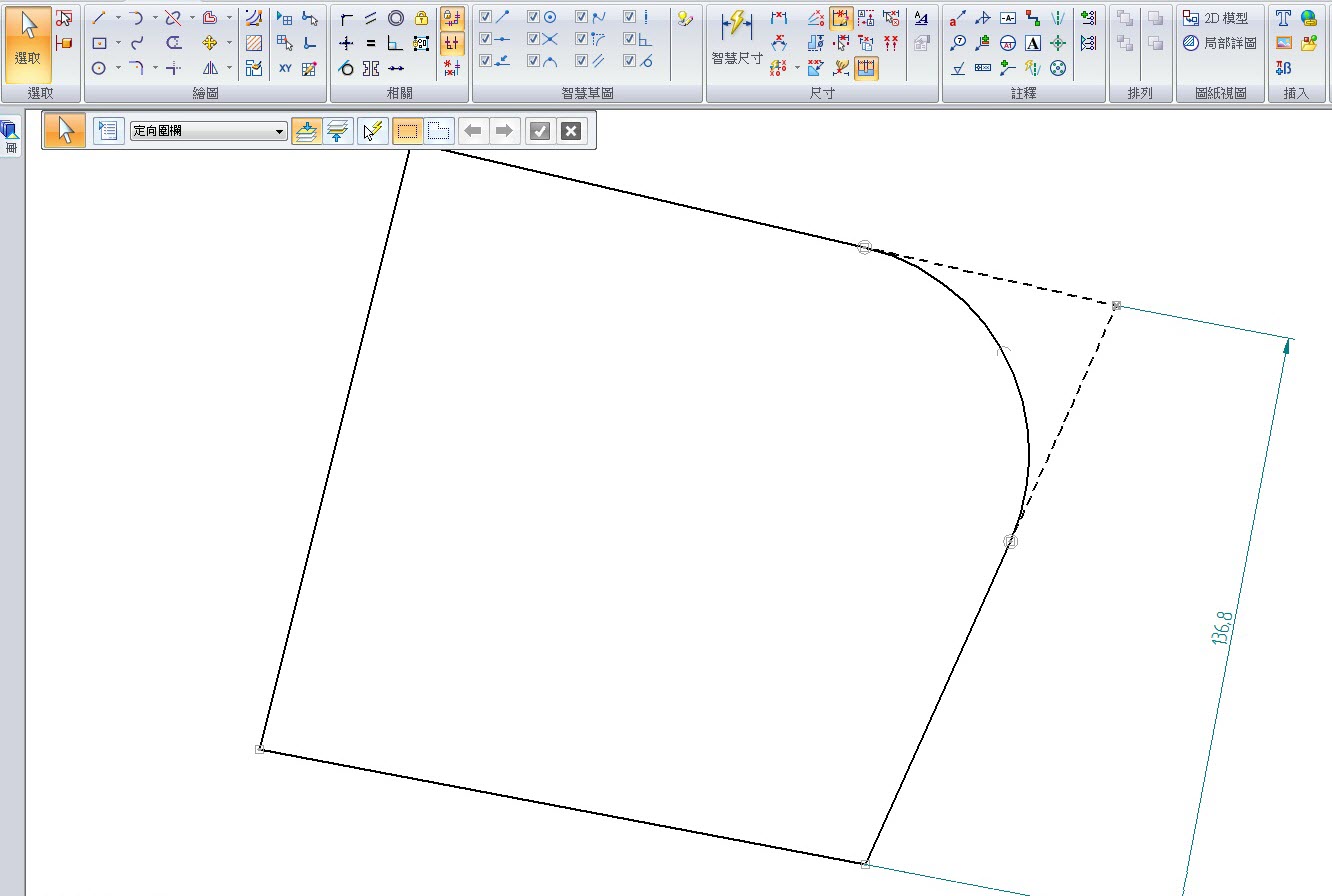

將原本直線線段用虛線延伸後差別顯示。

方駿憲 J.S
