Solid Edge工程圖如何隱藏部分線段 – 2019/09/27

27
九月
Posted by Monica
Category:
無迴響

在Solid Edge「工程圖」中, 某些情況會需要 “隱藏” 部分線段時，我們可以怎麼做呢?

步驟1 步驟2 步驟3 步驟4

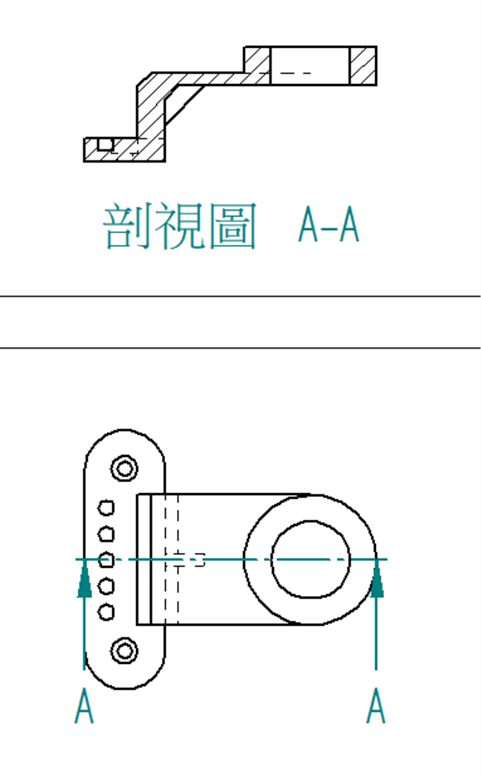

如下, 這是在工程圖中的一個「剖視圖」，若察覺視圖中有不需呈現的虛線，可透過下述方式來完成。

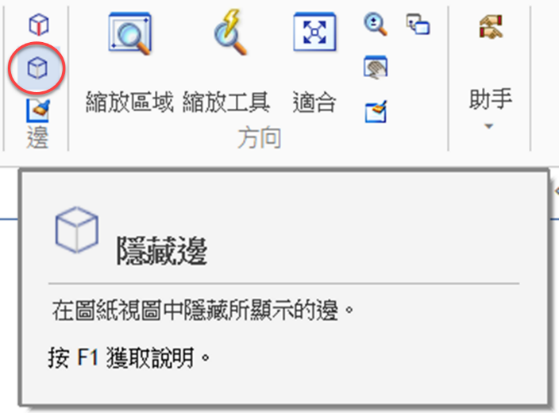

在 「首頁」 → 「邊」 選單中，找到 「隱藏邊」的功能 ; 如下圖。

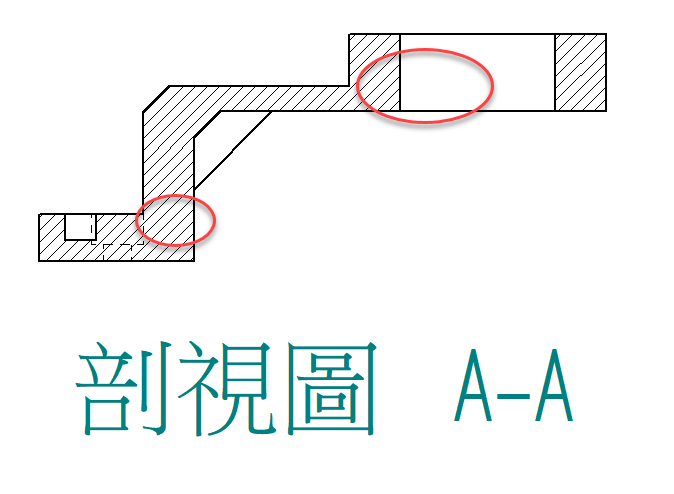

利用指令將我們不要的虛線 "點擊" 掉即可。

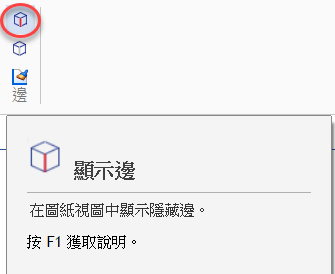

如要讓隱藏邊再次顯示, 可按 [顯示邊] ，去進行線段還原。

林冠汶 Sharah
