Solid Edge工程圖群組使用方法 – 2015/11/13

十一月

Posted by Monica

Category:

在工程圖的環境中如何使用群組這個功能，利用「選取-從上到下」及「選取-從下到上」來選取我們要的元素，方便與2D CAD環境中的group指令相似。

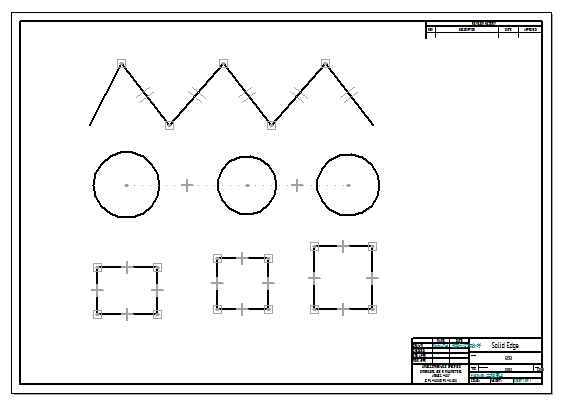

先在工程圖中簡單劃幾個圖形。

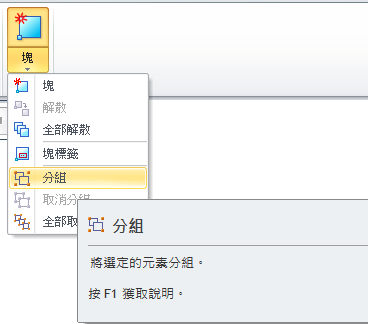

利用「塊」指令下的分組功能來建立群組。

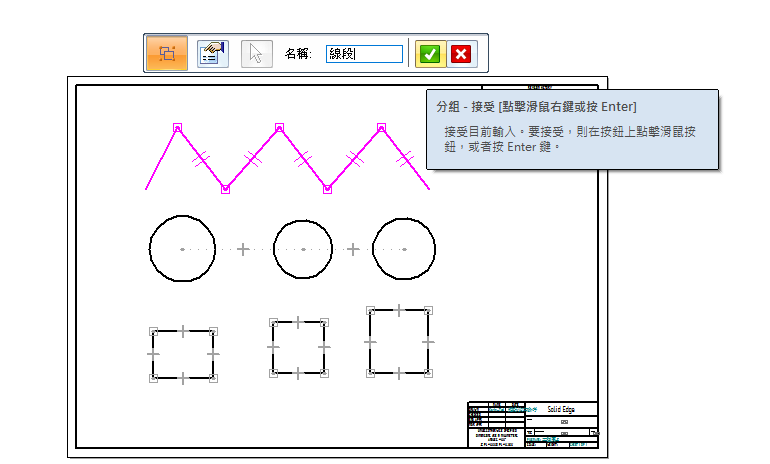

在這裡可以給定「群組名稱」。

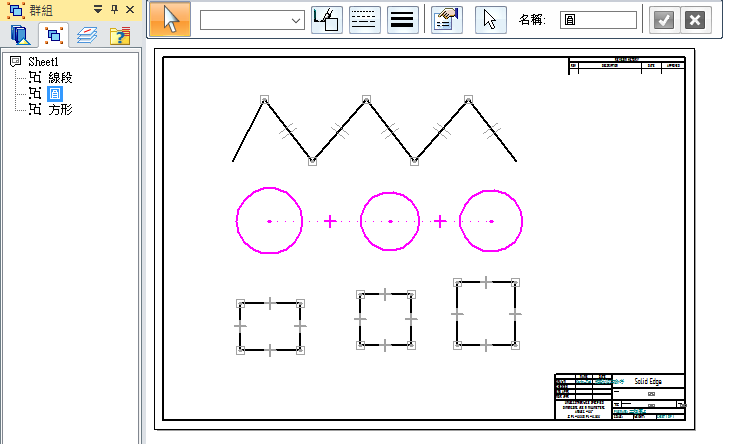

在彈跳視窗中可以看到給定的「群組名稱」，點選可以選取群組內元素。

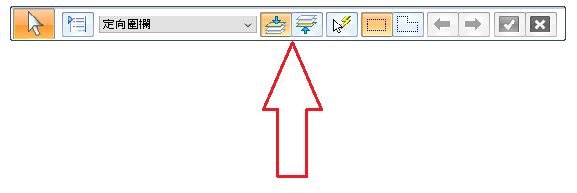

最後可透過工程圖中指令列的選取「從上到下」選取整個群組，「從下到上」選取單個元素，達到建立群組快速選取需要的元素。…(完)
