若有許多的零件要放在同一張工程圖中，欲使用顏色區分零件，只要照著步驟修改設定，就可以達到想要的效果。

步驟1 步驟2 步驟3 步驟4

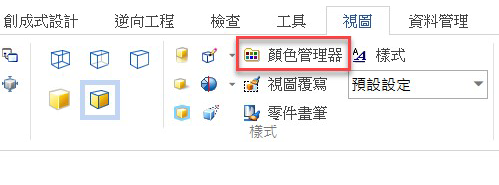

點選「視圖」→「顏色管理器」。

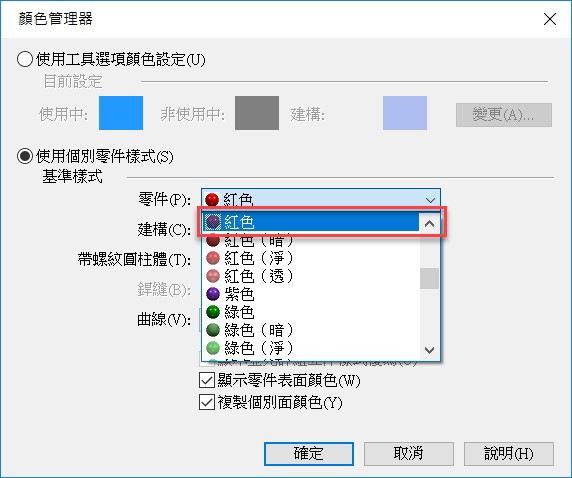

設定「零件」為欲修改的面樣式。

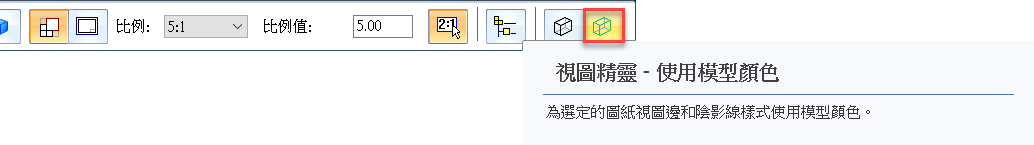

在工程圖環境放置零件時，開啟「使用模型顏色」。

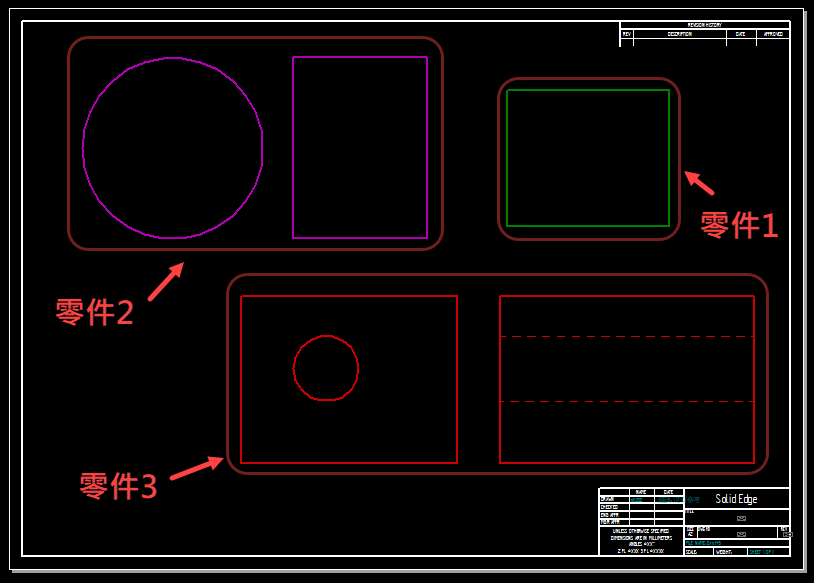

如此設定之後，放置零件時，就可以用顏色做區分了。…(完成)
