Solid Edge工程圖-取代背景 – 2017/04/21

21
四月
Posted by Monica
Category:
無迴響

標準課程當中，已經有介紹了如何建立「圖框背景」，然而有時候，視圖的部分並不需要更改，但是卻 “需要更改圖框"。因此，透過Solid Edge ST9所提供的「取代背景」，讓使用者可以沿用另一張工程圖的圖框，直接更改圖框即可。
※ 註記: 用來被取代背景的工程圖，必須是Solid Edge所建立的工程圖。

步驟1 步驟2 步驟3 步驟4 步驟5

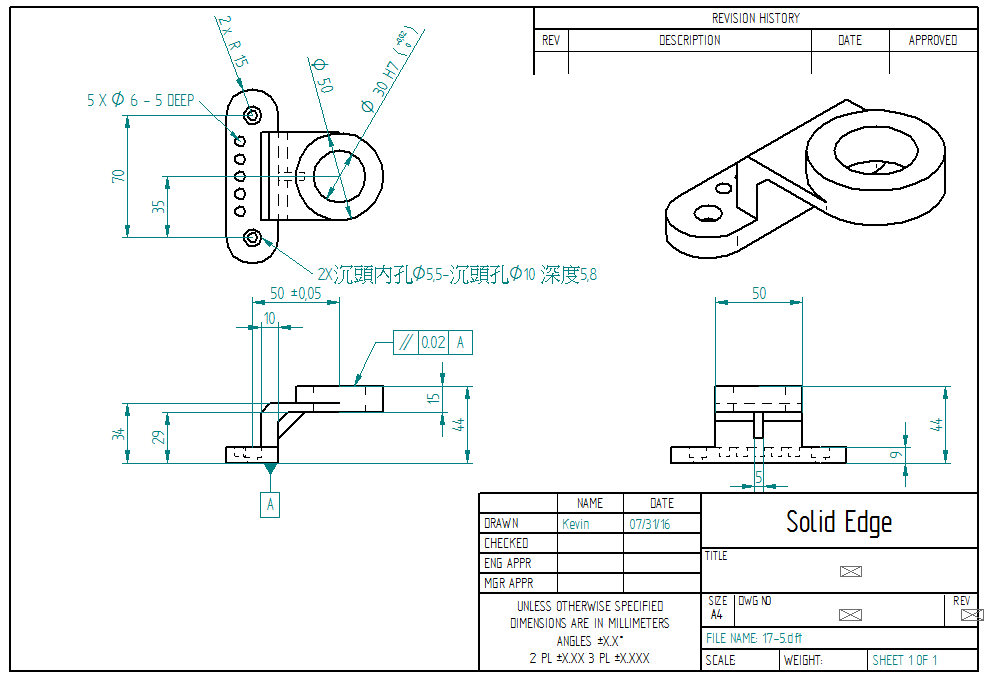

首先，開啟需要更改背景的工程圖。

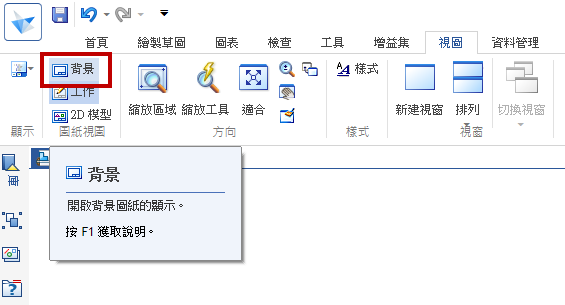

接著在「視圖」索引當中，開啟「背景」環境。

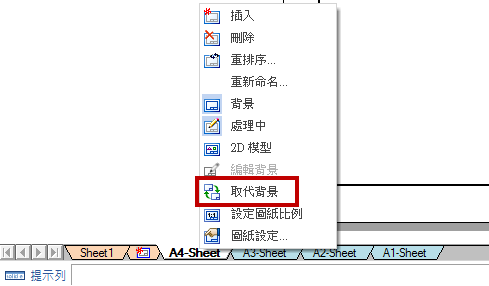

在底下的環境索引當中，點擊滑鼠「右鍵」即可呼叫出功能列，選擇功能列當中的「取代背景」。

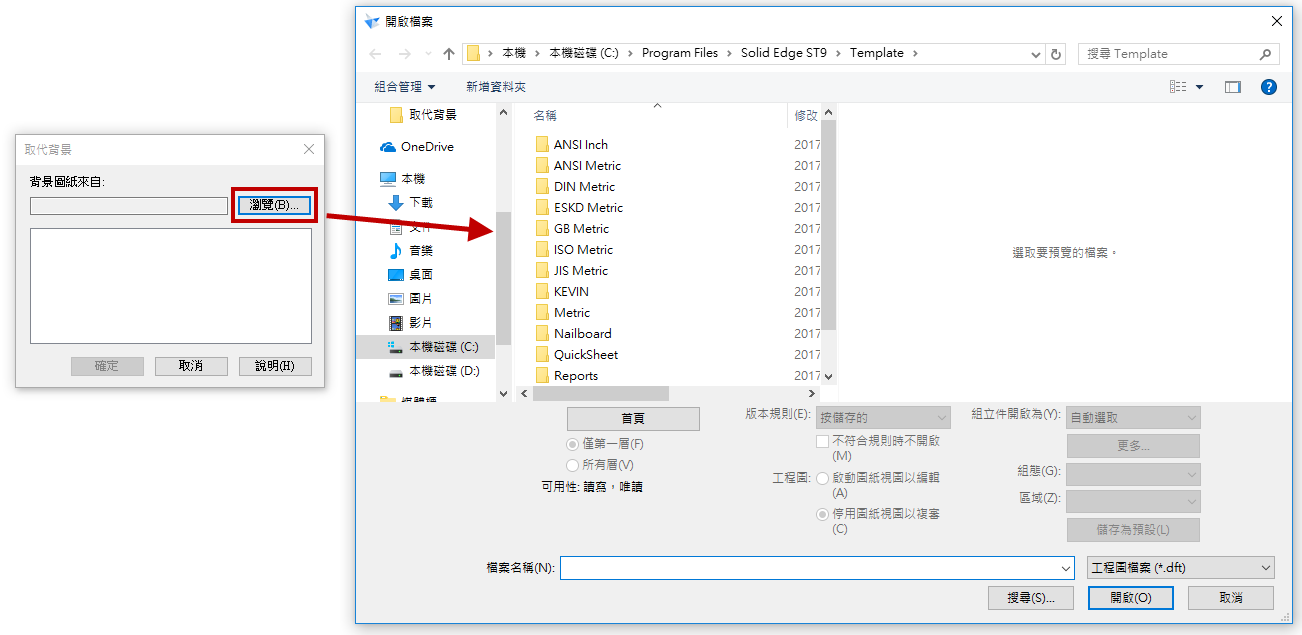

透過「瀏覽」，使用者可以尋找想要圖框的工程圖，並且按下「開啟」使其載入。

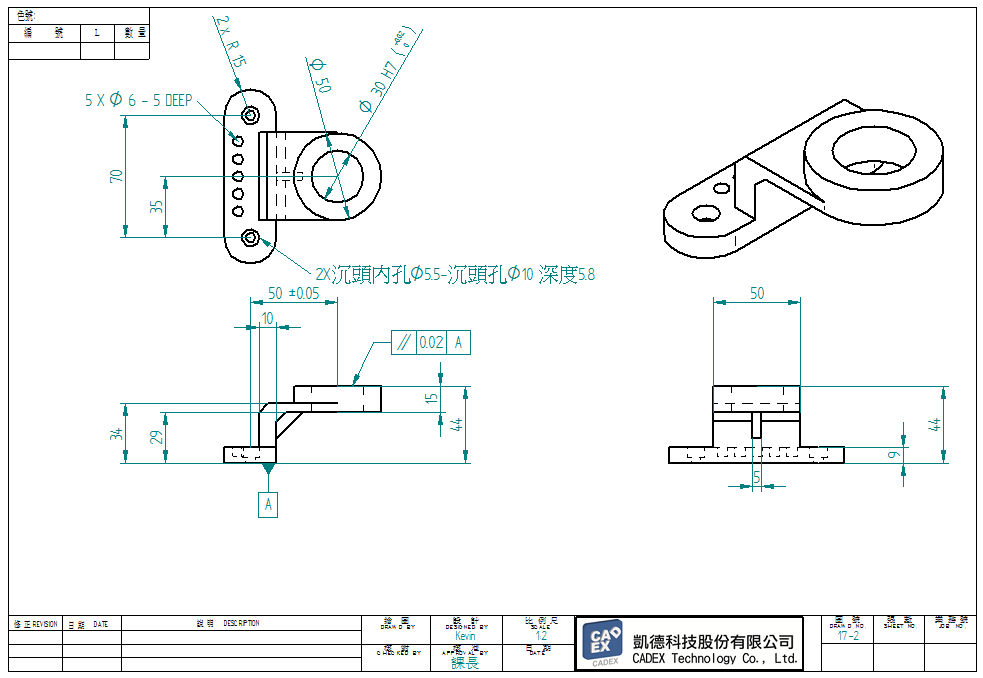

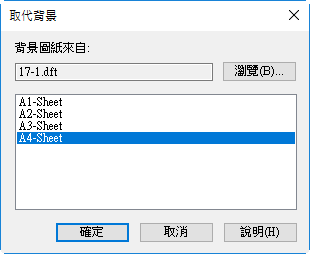

最後選擇取代的背景，按下確定即可。…(完)
註記1：如有多個背景需要取代，可按住「ctrl鍵」複選，或按著「shift鍵」範圍全選。
註記2：取代背景僅只會更改背景當中的「圖框」設定，並不會更改Solid Edge選項及樣式的設定。
