Solid Edge工程圖-輔助視圖分頁 – 2019/05/03

五月

Posted by Monica

Category:

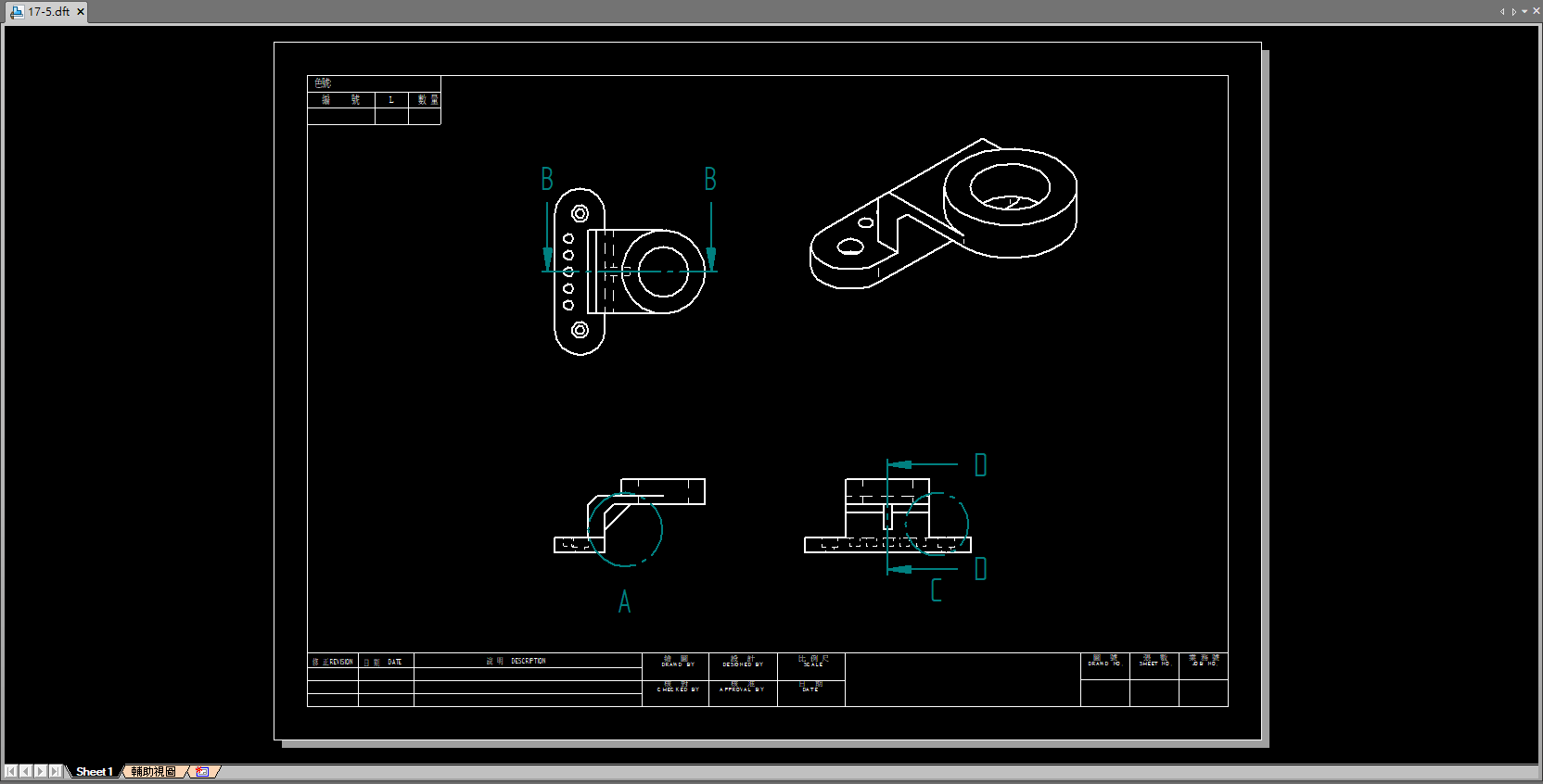

於工程圖中有大量的輔助視圖時，通常會將其分至其他分頁中統一呈現，在Solid Edge中不建議直接以複製貼上的方式達成，以下將示範如何將選定的輔助視圖移至其他分頁，並保持其關聯性。

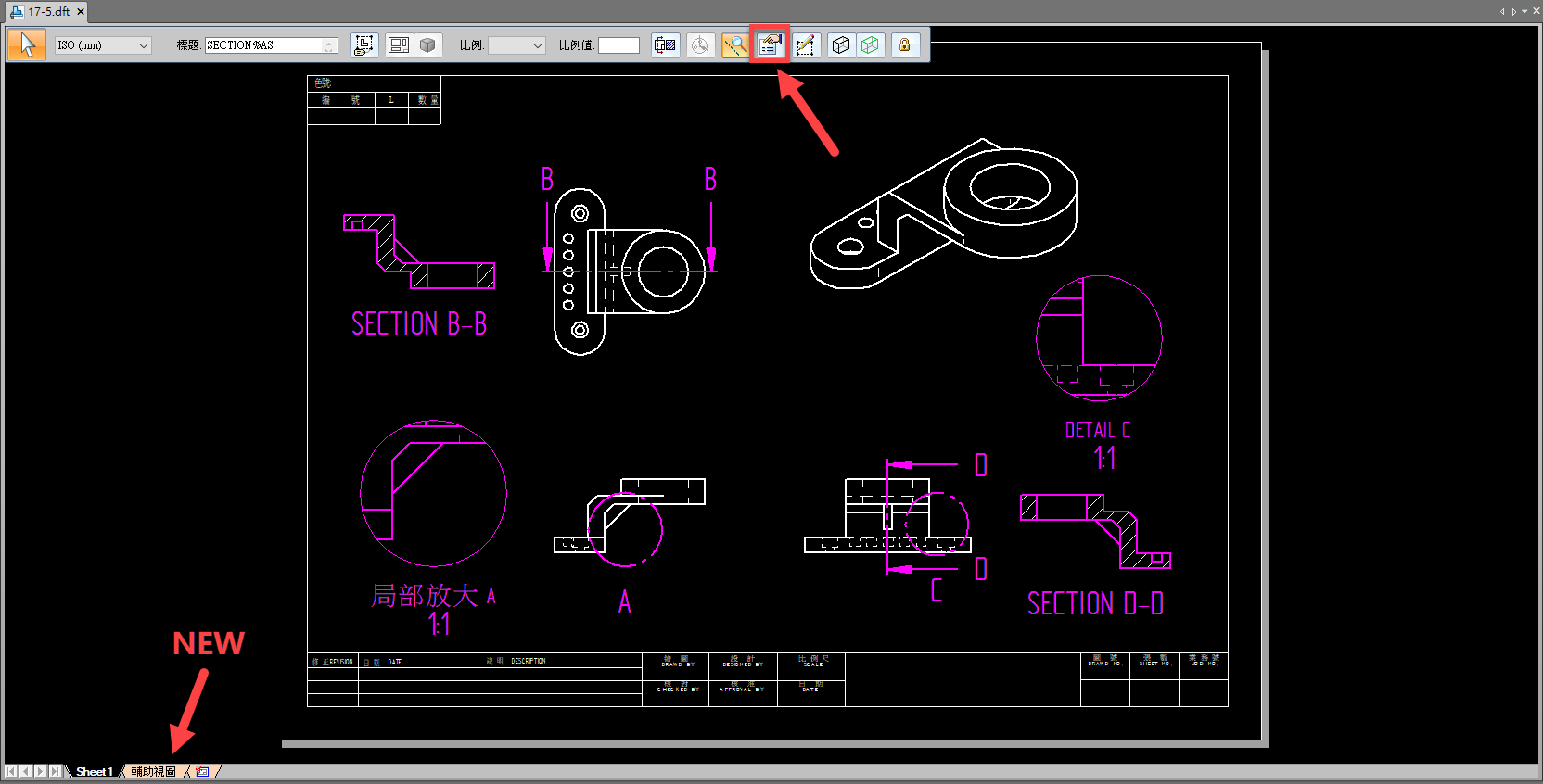

首先，新增圖紙分頁並於原分頁中複選需要的輔助視圖後，點選"性質"。

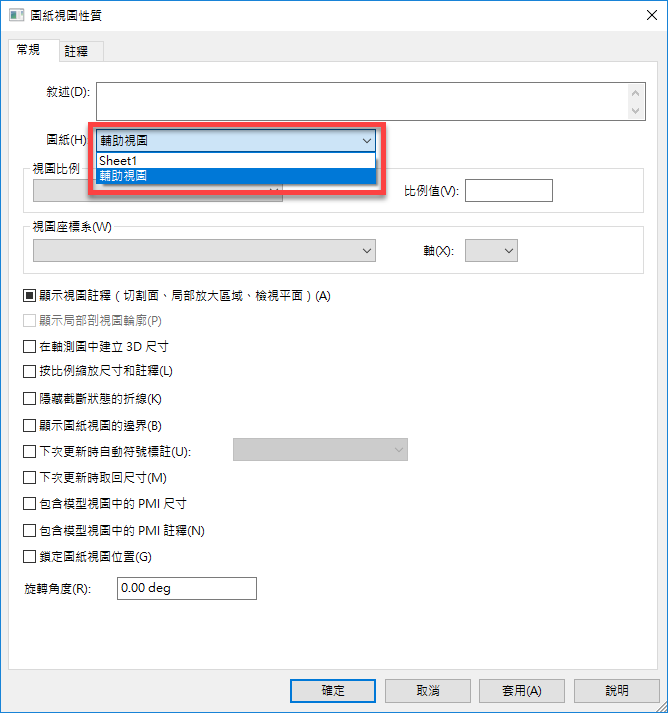

於圖紙視圖性質，"常規"分頁中，將欲顯示的圖紙切換至其他分頁中即可。

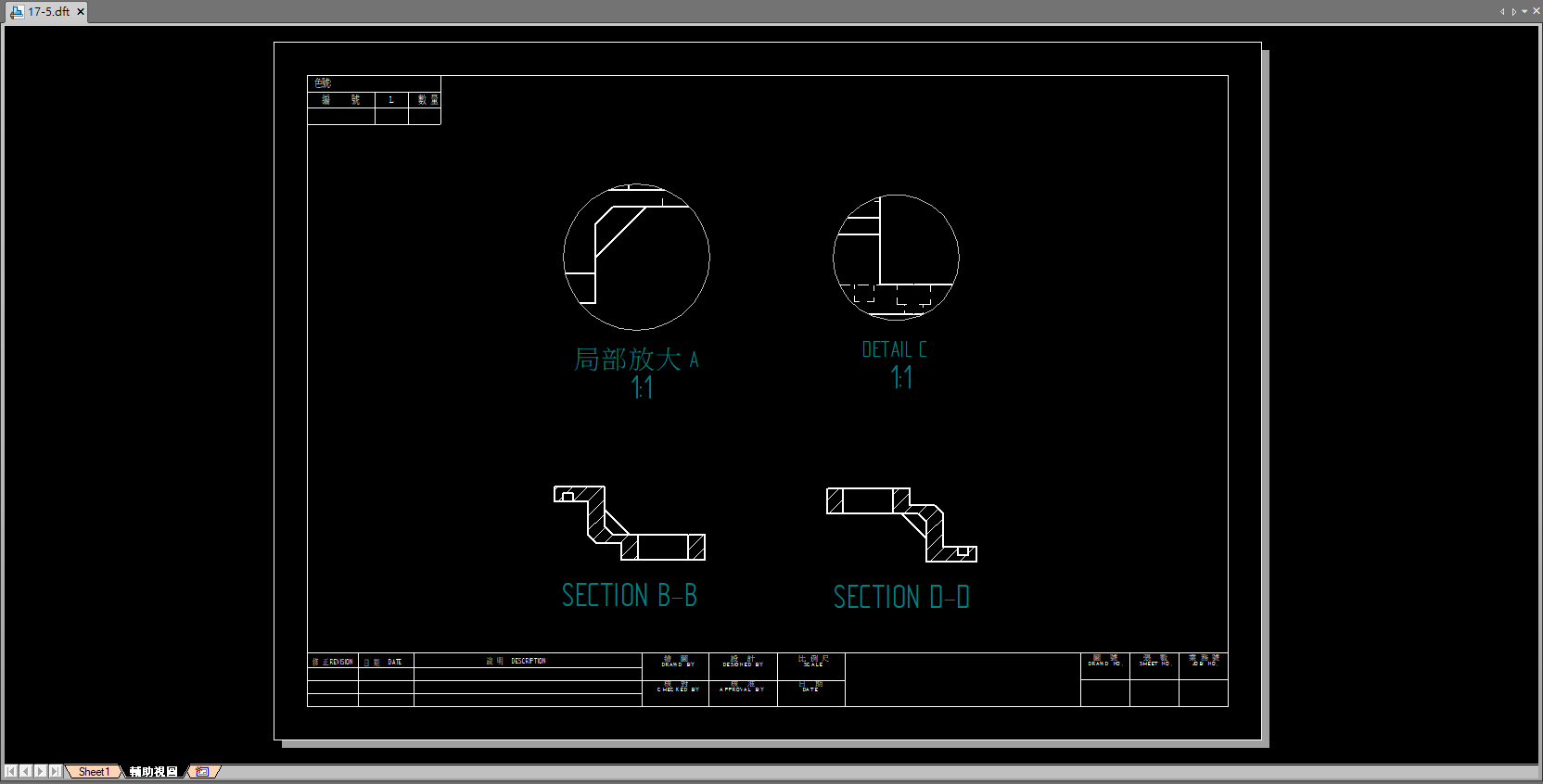

完成後，輔助視圖將單獨一頁，並各自保留其關聯性，方便作業及出圖觀看。(完)

王子厚 Tim Wang
