Solid Edge工程圖-BOM表的號球更改進階設定 – 2020/10/30
30
十月
在Solid Edge工程圖內放置BOM表時，預設的狀態下號球會顯示BOM編號與數量，
在先前的技術專欄中我們有提到如何在號球中只顯示編號→文章連結
這次的進階設定將說明在號球上，我們可以依據出圖時候的需求將相關的數據帶入到號球上。
步驟1 步驟2 步驟3 步驟4 步驟5 步驟6 步驟7

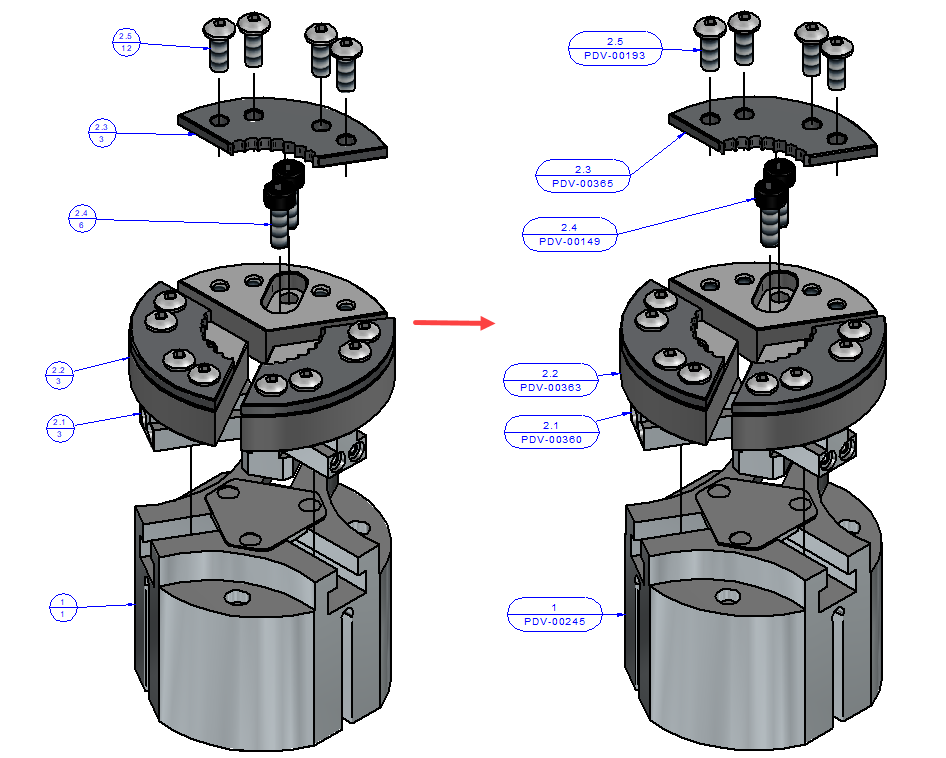

例如：圖面號球上直接標註每個零件的文件號；或在框架圖面號球上直接標註每個框架的切割長度。

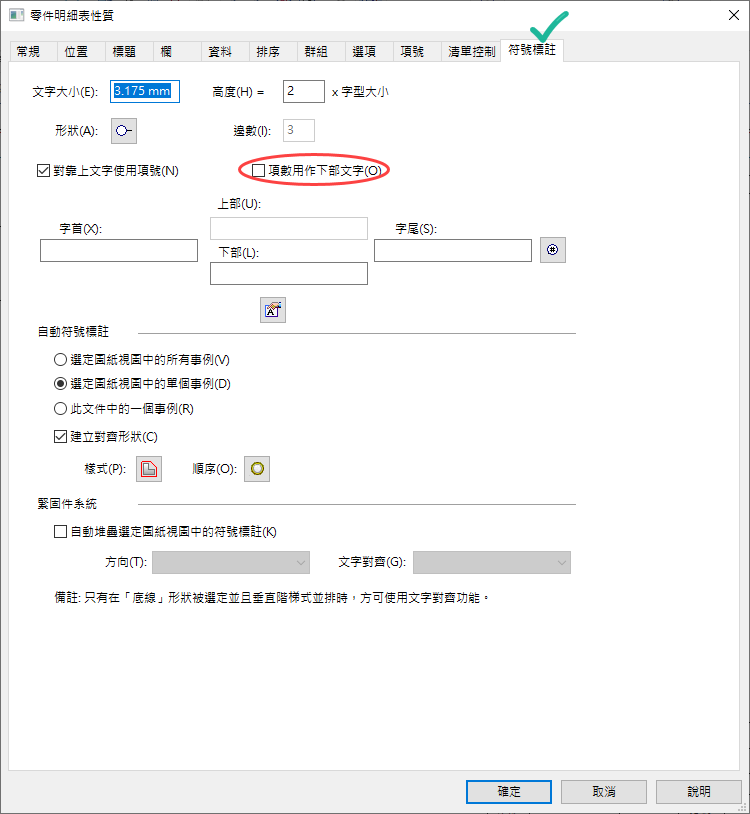

在先前「Solid Edge BOM表的號球預設值更改」的技術專欄中的“步驟3”，我們提到在符號標註的頁面中將項數用作下部文字選項勾勾移除。
※如何進到零件明細表性質的頁面可參考「Solid Edge BOM表的號球預設值更改」的技術專欄中的說明。
※如何進到零件明細表性質的頁面可參考「Solid Edge BOM表的號球預設值更改」的技術專欄中的說明。
將選項的勾勾移除後，下方的下部文字框即可進行編輯。

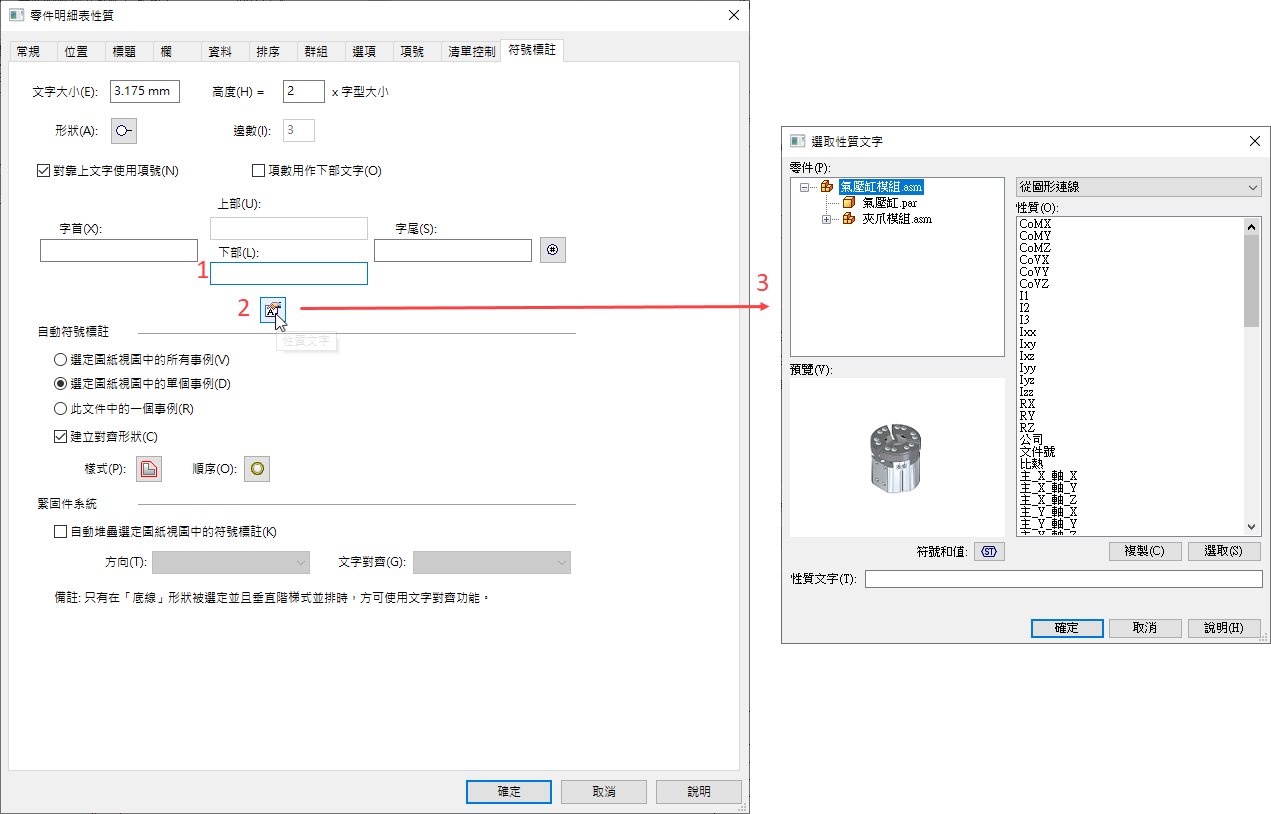

點選下部文字框→在點選性質文字→即可開啟性質文字的選項。
點選下部文字框→在點選性質文字→即可開啟性質文字的選項。

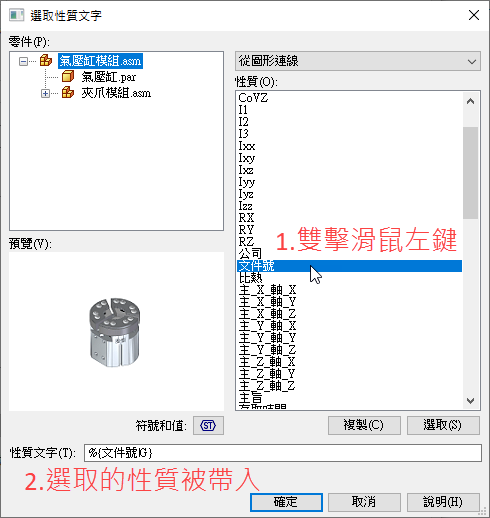

透過性質欄內可查找自己所需要的性質，並透過「滑鼠左鍵雙擊」性質文字，將所需的性質帶入下方性質文字欄中。

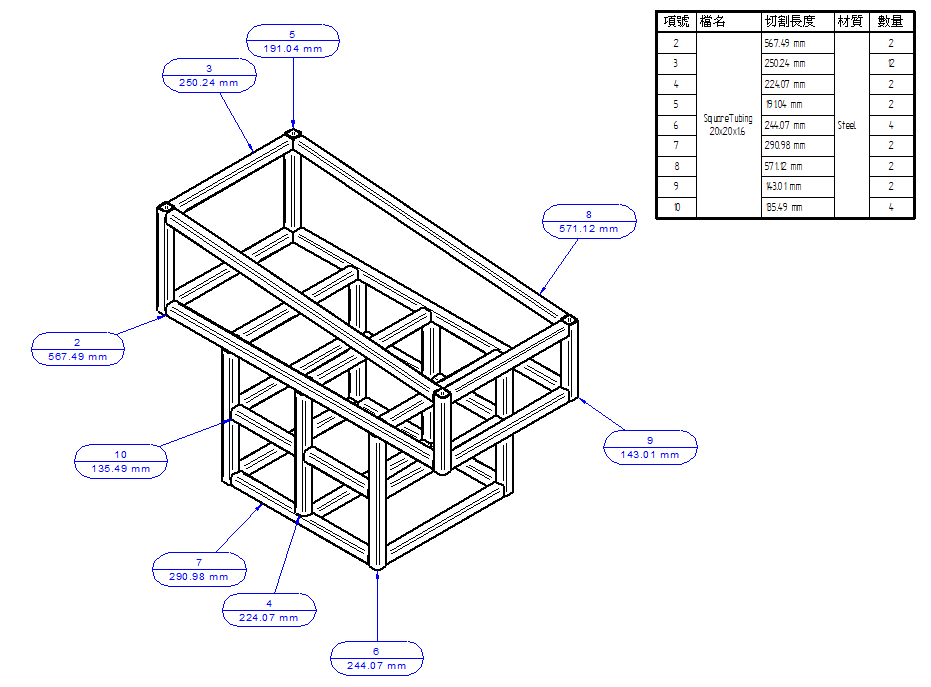

補充說明：對於框架的工程圖，可以在此選擇零件明細表切割長度作為性質文字帶入。
※框架工程圖詳細設定可參考「Solid Edge 框架設計-框架工程圖」的技術專欄說明
補充說明：對於框架的工程圖，可以在此選擇零件明細表切割長度作為性質文字帶入。
※框架工程圖詳細設定可參考「Solid Edge 框架設計-框架工程圖」的技術專欄說明

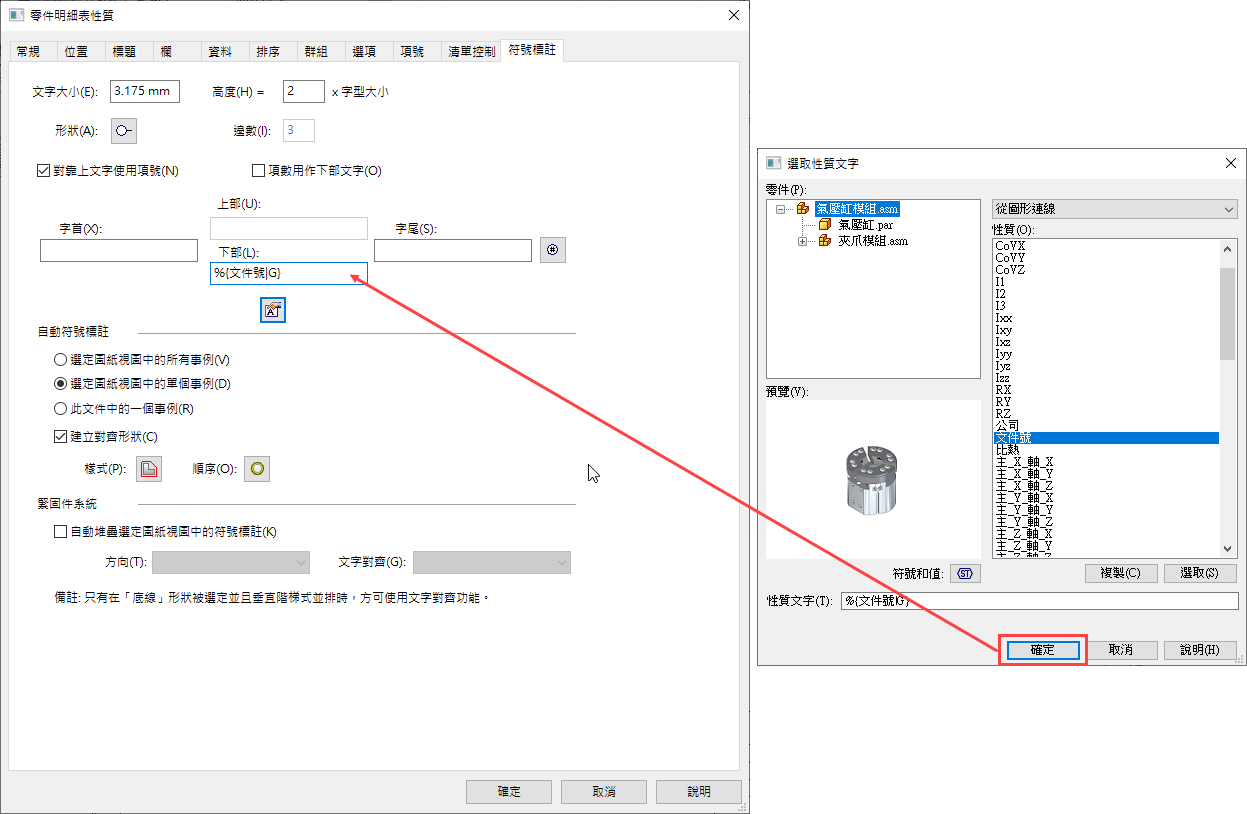

點擊性質文字選項內的確定，將性質文字帶入符號標註的下部文字框內。

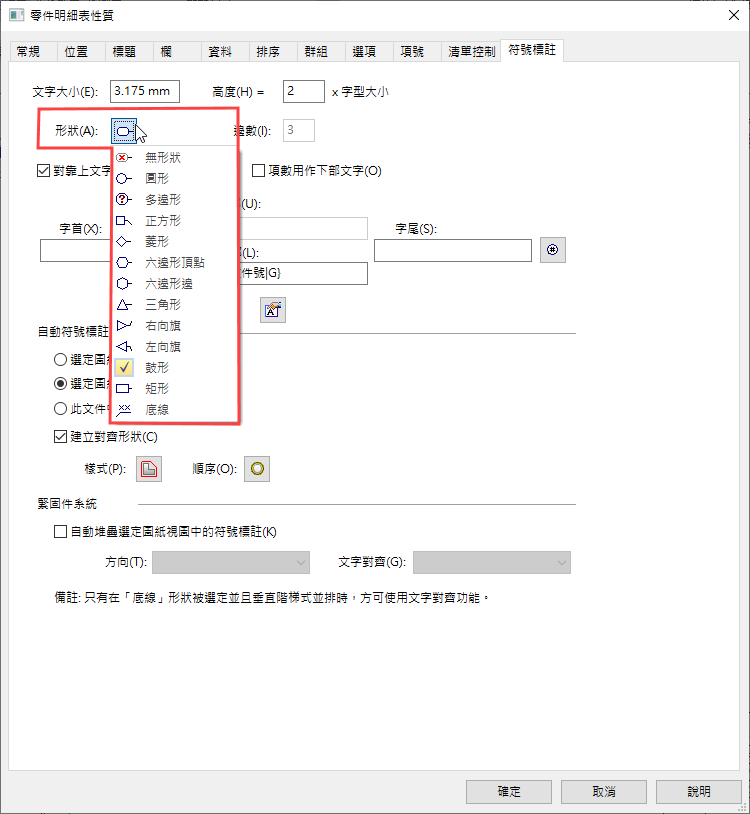

在符號標註內，也可以針對號球的形狀進行調整。
在符號標註內，也可以針對號球的形狀進行調整。

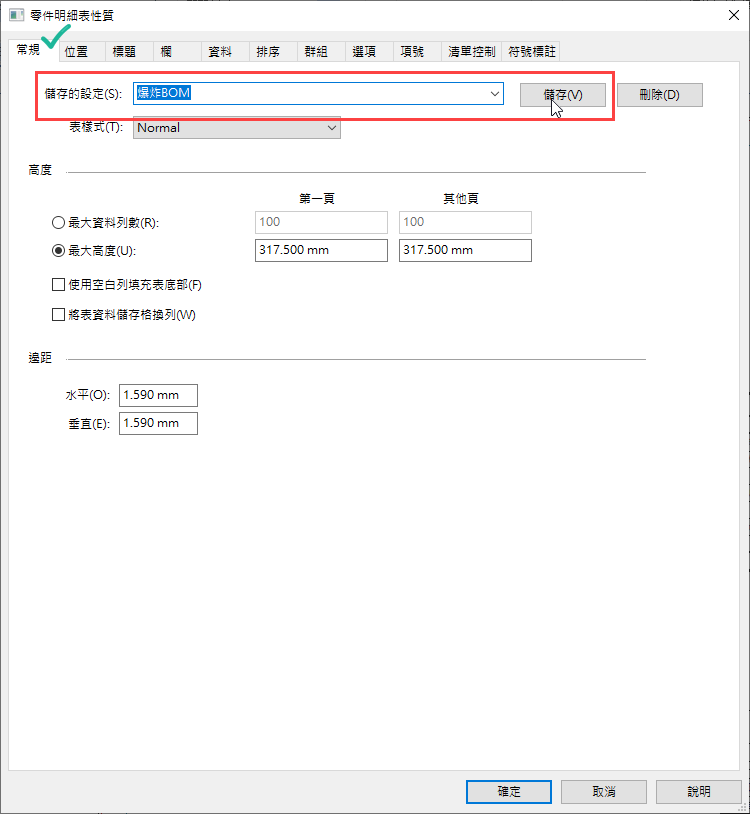

設定完成後，可依照「Solid Edge BOM表的號球預設值更改」的技術專欄中的“步驟4”切換回常規頁面，儲存設定，以供下次出BOM表時使用。
※零件明細表的詳細操作，可參照Solid Edge標準課程的課本，於「建立零件明細表」的章節當中有詳細的說明及介紹。
※零件明細表的詳細操作，可參照Solid Edge標準課程的課本，於「建立零件明細表」的章節當中有詳細的說明及介紹。
儲存完成後，即可放置號球與BOM表，以後就可以依照同樣的設定快速出圖囉!

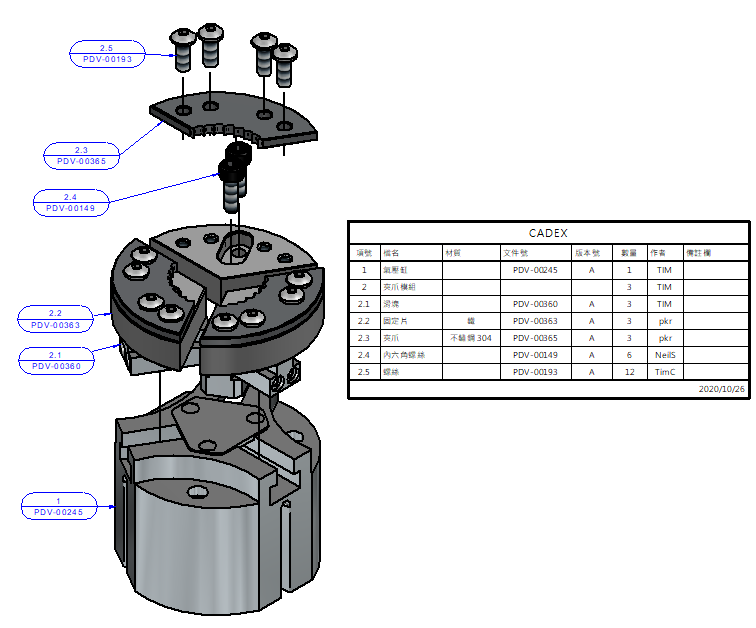

不管是爆炸圖上需要帶文件號性質還是框架上要帶切割長度，都可以使用此方法進行操作。…(完)
不管是爆炸圖上需要帶文件號性質還是框架上要帶切割長度，都可以使用此方法進行操作。…(完)
黃昱寧 Jenny_Huang
