Solid Edge工程圖_套用圖紙視圖範本 – 2018/01/05

一月

Posted by Monica

Category:

是否您會有感覺在一般的CAD作業中常常會遇到重複性質高的工作? 那這些作業有沒有更快更簡便的方法可以節省重工浪費掉的時間呢? 下面要來介紹的就是在工程圖中某些視圖方向及樣式如果會很常使用到，那我們可以選擇使用 ”圖紙範本” 的方式將常用到的視圖格式儲存下來，以後就可以快速的套用!

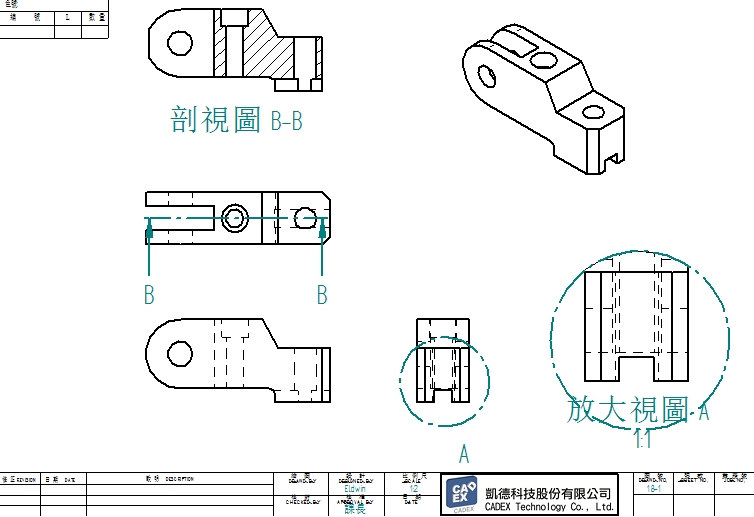

如圖，在此工程圖已預先排列好了要放置的視圖樣式及格式。

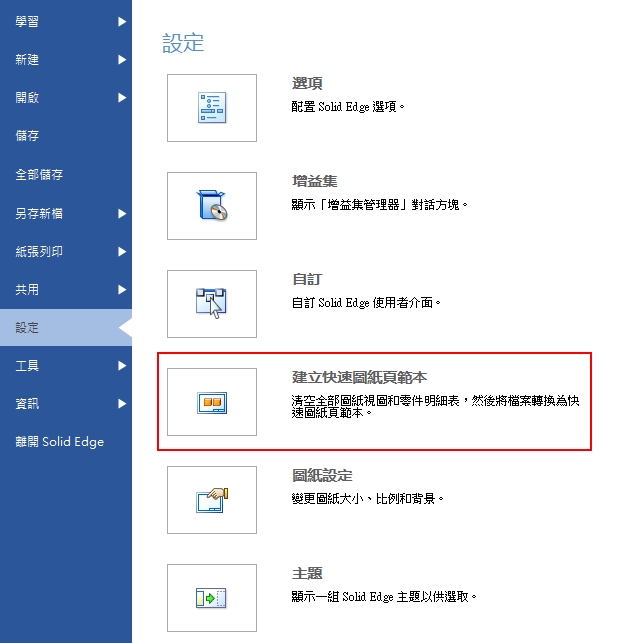

利用左上角的 ”應用程式按鈕

> 設定 > 建立快速圖紙範本” 如下圖。

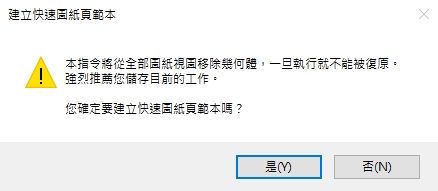

接下來的對方框按下 ”是” 選好路徑儲存完成，屆此我們的圖紙範本已經完成了!
(建議將存檔路徑放Solid Edge範本的預設路徑裡，當作是工程圖範本使用)

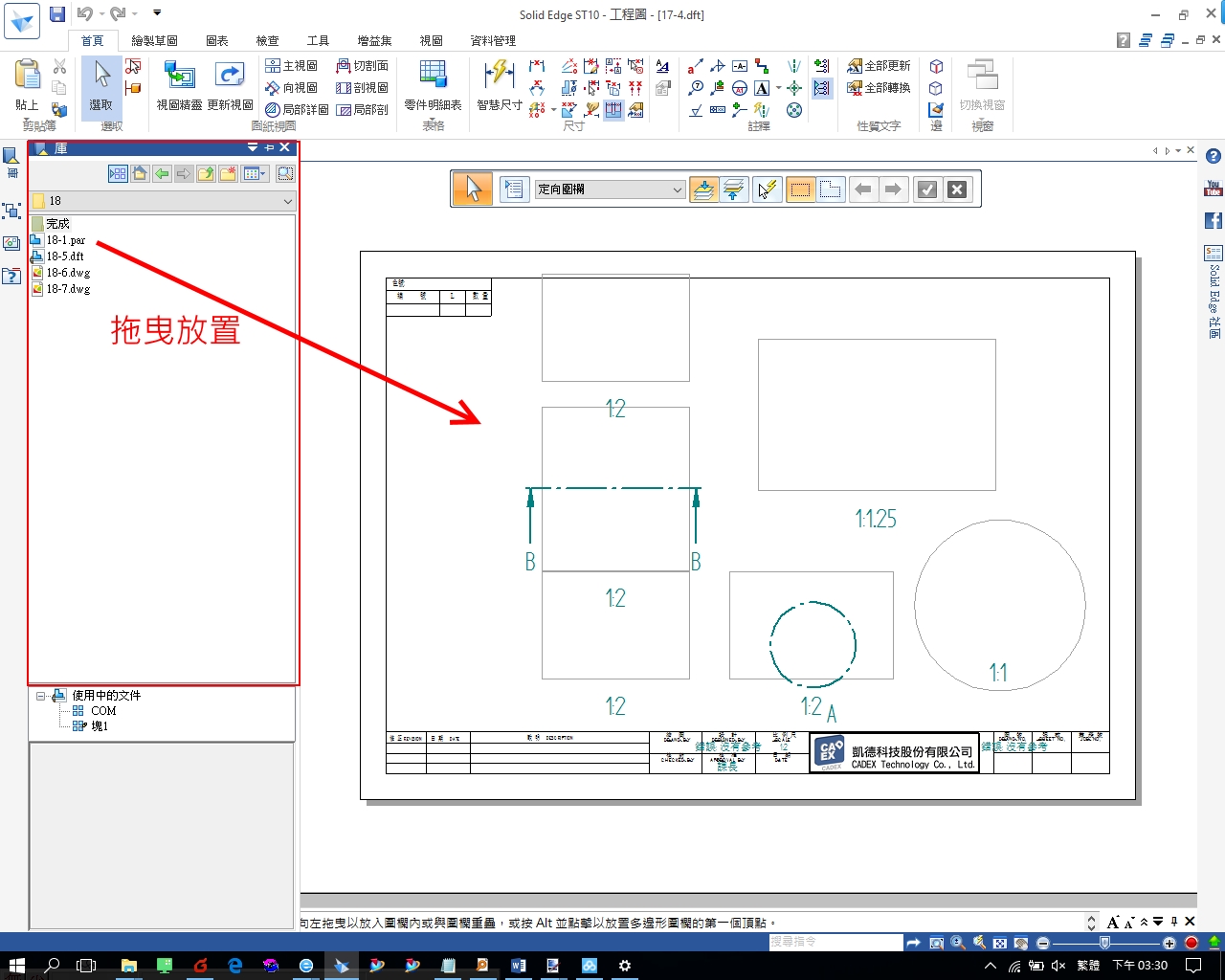

在往後遇到類似要出視圖樣式時可將範本取出，再利用 ”庫” 找到檔案後拖曳到圖紙內，即可套用視圖樣式。

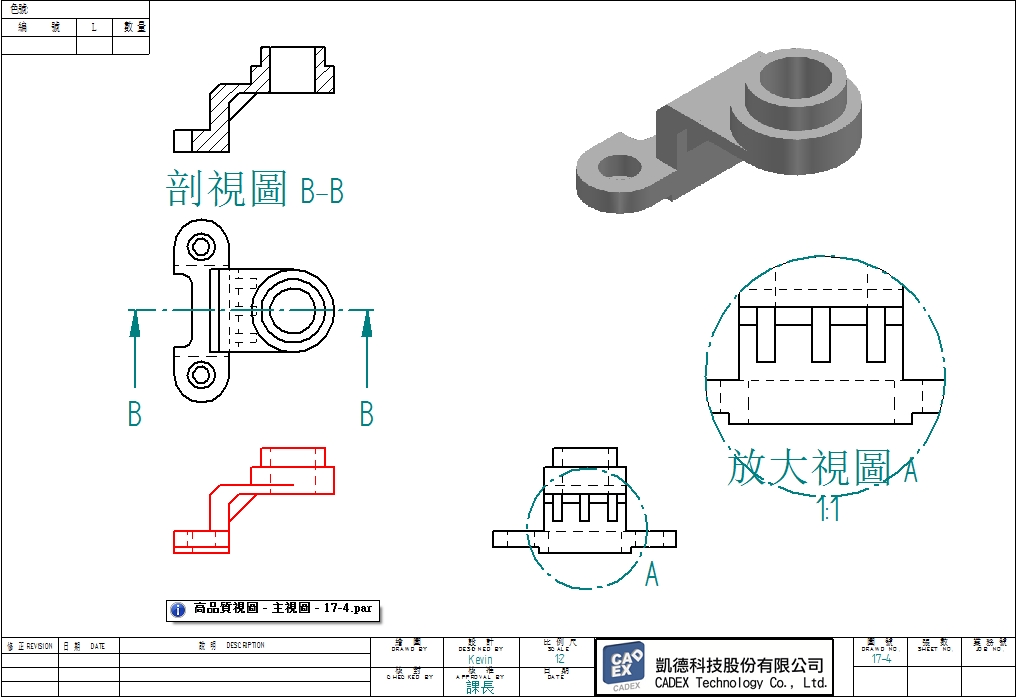

此時可以看到，新零件的工程圖樣式已經呈現在我們眼前!

■ 所以如果廣泛的利用圖紙視圖範本將可以幫我們省去規劃視圖樣式的大半時間了。…(完)

王中良 Tendy Wang
