Solid Edge曲面應用–實體刪面為曲面–(順序建模) – 2015/12/11

十二月

Posted by Monica

Category:

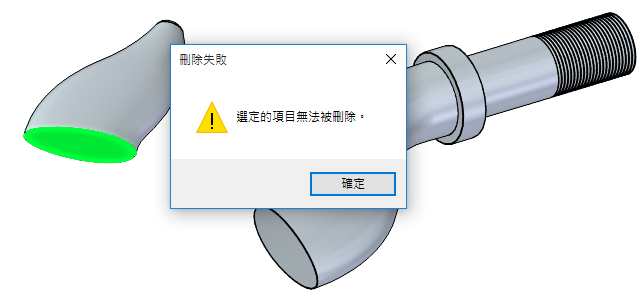

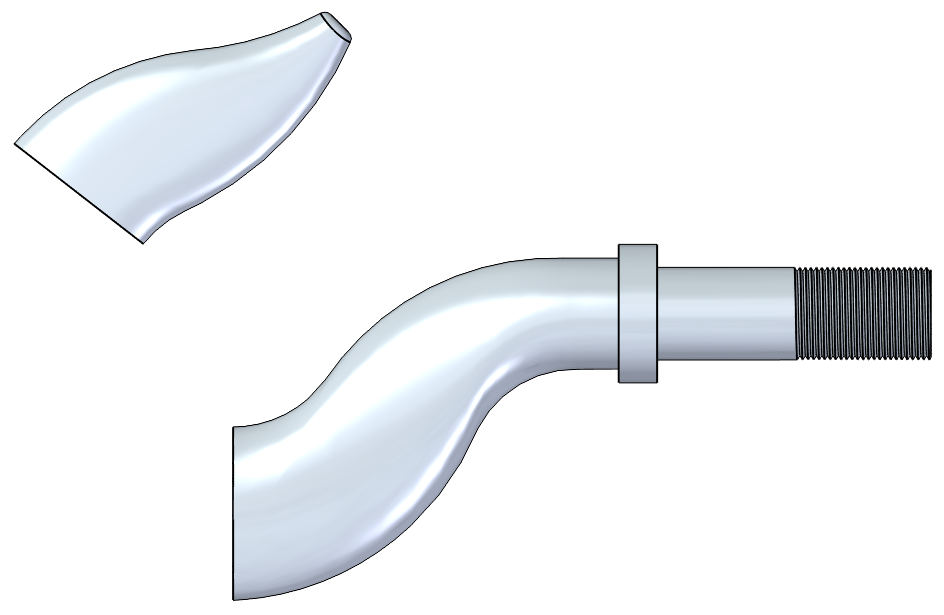

有時候為了某些目的，希望可以直接把實體的面刪掉而變成是曲面來運用，那什麼情況之下會需要這樣呢? 比如說如下圖的掛勾，如果中間某段因為曲面不好，所以將其切掉想重新鋪製，但想將其切斷面刪除該如何做呢?

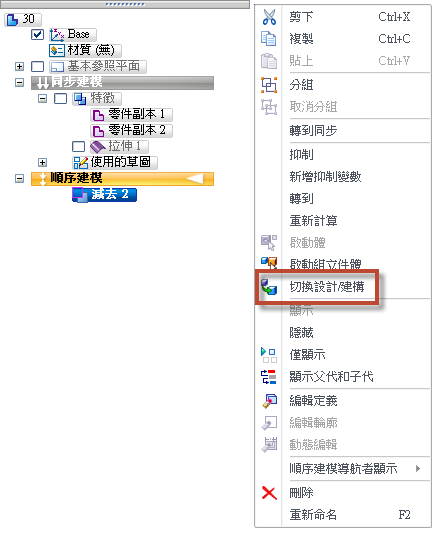

我們可以利用建構體會被系統認定為曲面體的特性來做這個動作，在右鍵選單內點擊 ”切換設計/建構” 來將設計體切換為建構(曲面)體。

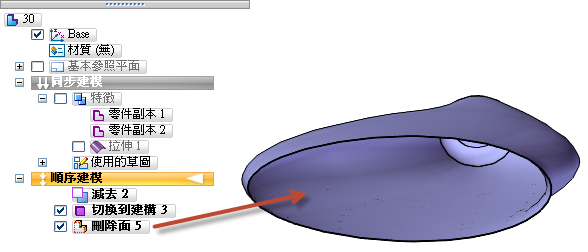

再用「刪除面」的指令試一次看看，可以直接刪掉不要的面, 進而把實體變成空心的曲面體了。

透過這種方式，我們就可以不必再為了某些特殊需求而複製了一大堆的曲面來使用，而造成後續的困擾。…(完)

呂哲安 Andy Lu
