Solid Edge標註座標尺寸啟動自動折線 – 2016/1/22
22
一月
當我們在標註「座標尺寸」時，如果線段太密集，尺寸線不會自動轉折，需點選鍵盤的「Alt」鍵手動轉折尺寸線，假如想啟動自動轉折功能該如何操作呢? 請參考以下操作:
步驟1 步驟2 步驟3 步驟4 步驟5

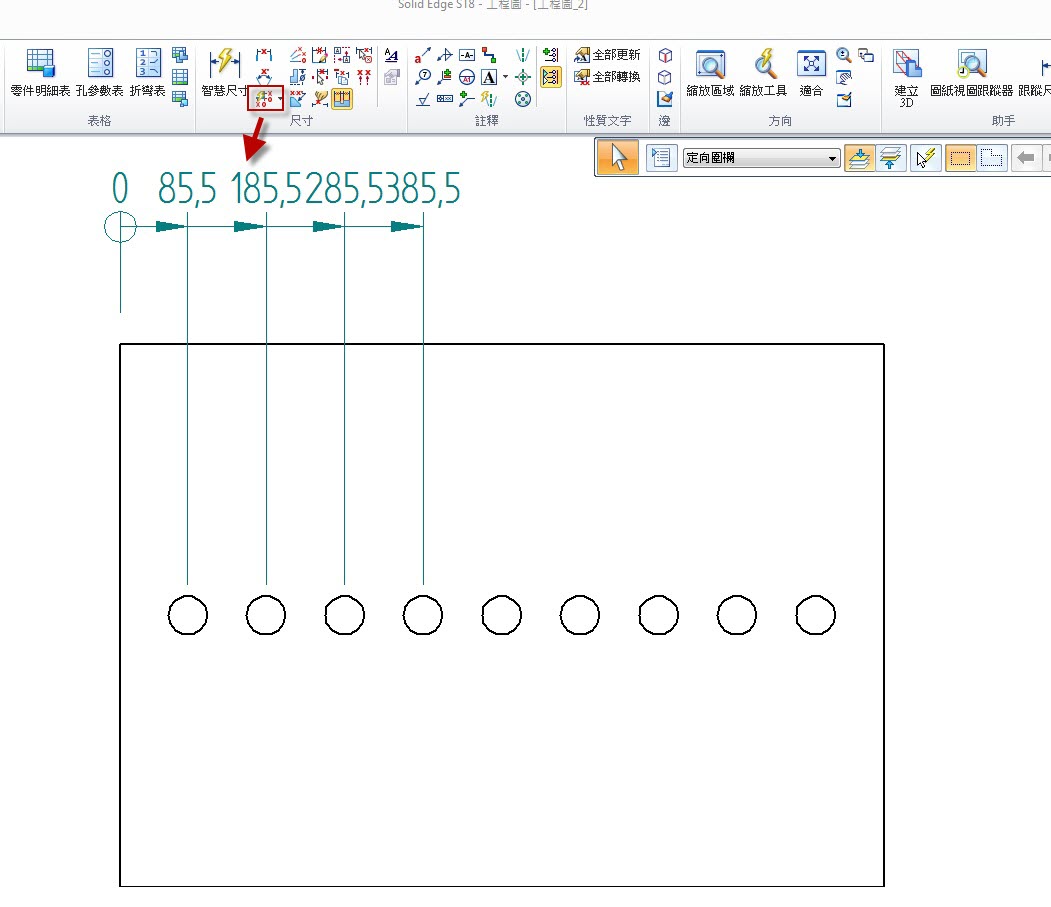

使用「座標尺寸」標註，預設不會有自動轉折線，所以視圖上看起來尺寸較亂

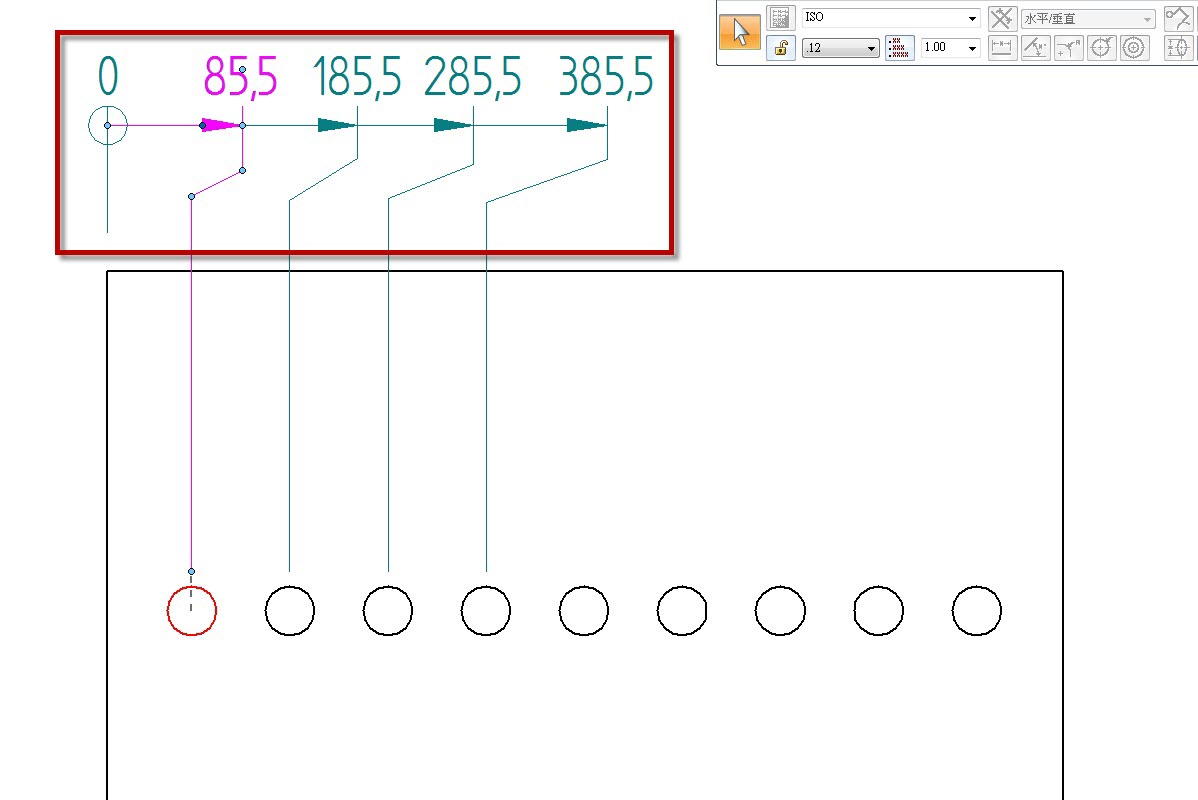

可以利用手動轉折方式做尺寸線的調整 (Alt+點擊線)，不過手動方式需一個一個尺寸去做調整，遇到尺寸多時會比較費時
所以我們可開啟自動轉折的功能來做「座標標註」，操作步驟為：

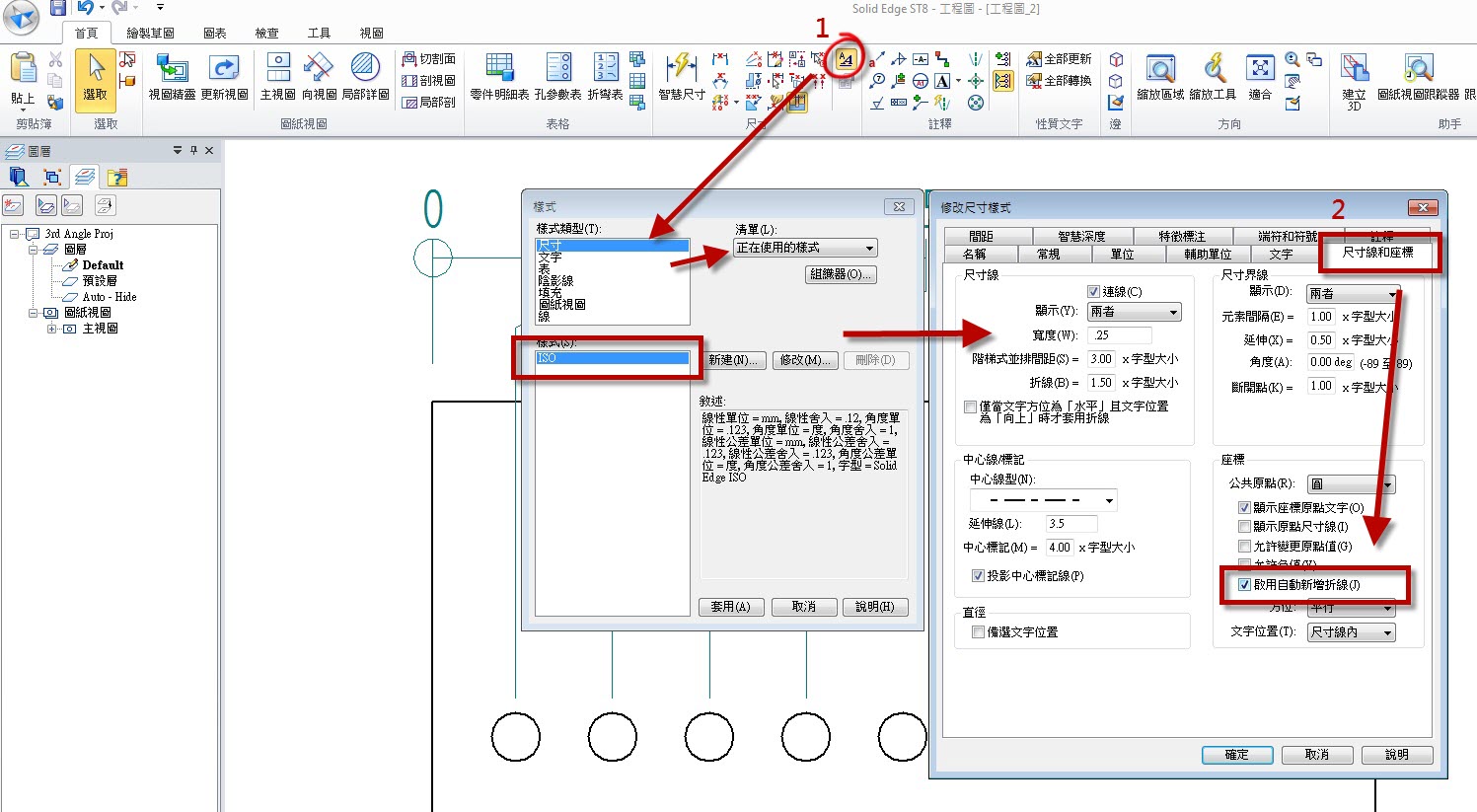

開啟樣式→ 選擇”尺寸” → 清單選擇”正在使用的樣式” → 選擇要修改的樣式→ 接著點選”尺寸線和座標” → 把”啟用自動新增折線”選項打勾
開啟樣式→ 選擇”尺寸” → 清單選擇”正在使用的樣式” → 選擇要修改的樣式→ 接著點選”尺寸線和座標” → 把”啟用自動新增折線”選項打勾

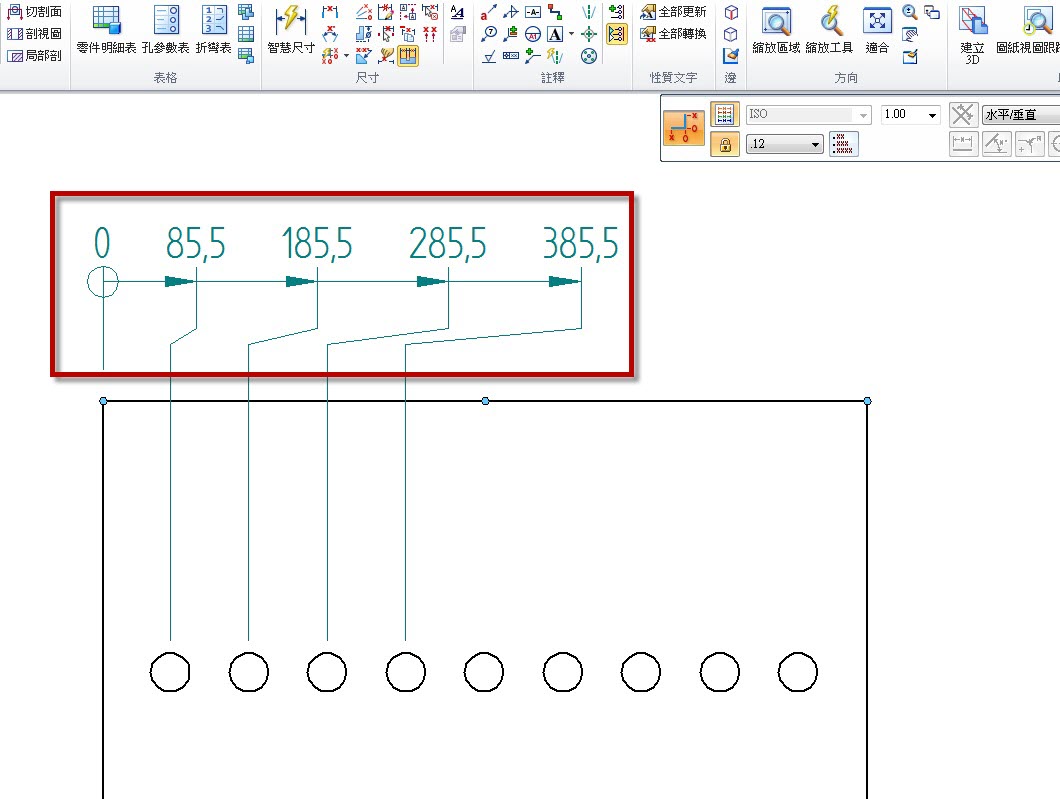

設定完成後，標註「座標尺寸」時，尺寸線就會自動作轉折了
因系統預設此功能是沒有啟動的，所以設定完成時，要儲存成「工程圖範本」，下次做標註時，此功能就會自動啟動了。…(完)

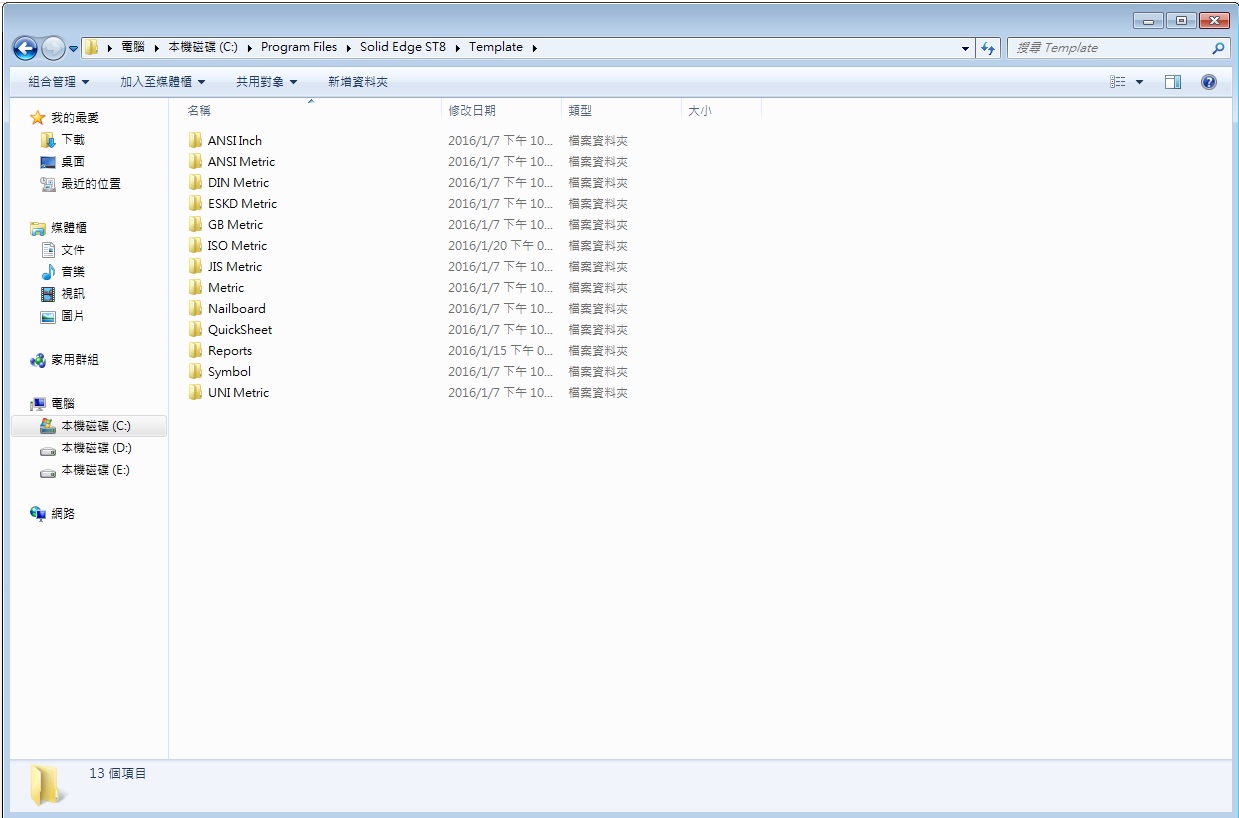

※ 範本路徑如下: C:\Program Files\Solid Edge ST8\Template
※ 範本路徑如下: C:\Program Files\Solid Edge ST8\Template
柯函杶 Jenny Ke
