Solid Edge模型表面更改自定義貼圖 – 2018/11/09

9
十一月
Posted by Monica
Category:
無迴響

Solid Edge可匯入圖片檔作為模型「表面紋理」效果，依圖片樣式顯示不同效果，且能將圖片作透明去背顯示，客製用戶多樣設計需求與創意。

步驟1 步驟2 步驟3 步驟4 步驟5 步驟6 步驟7

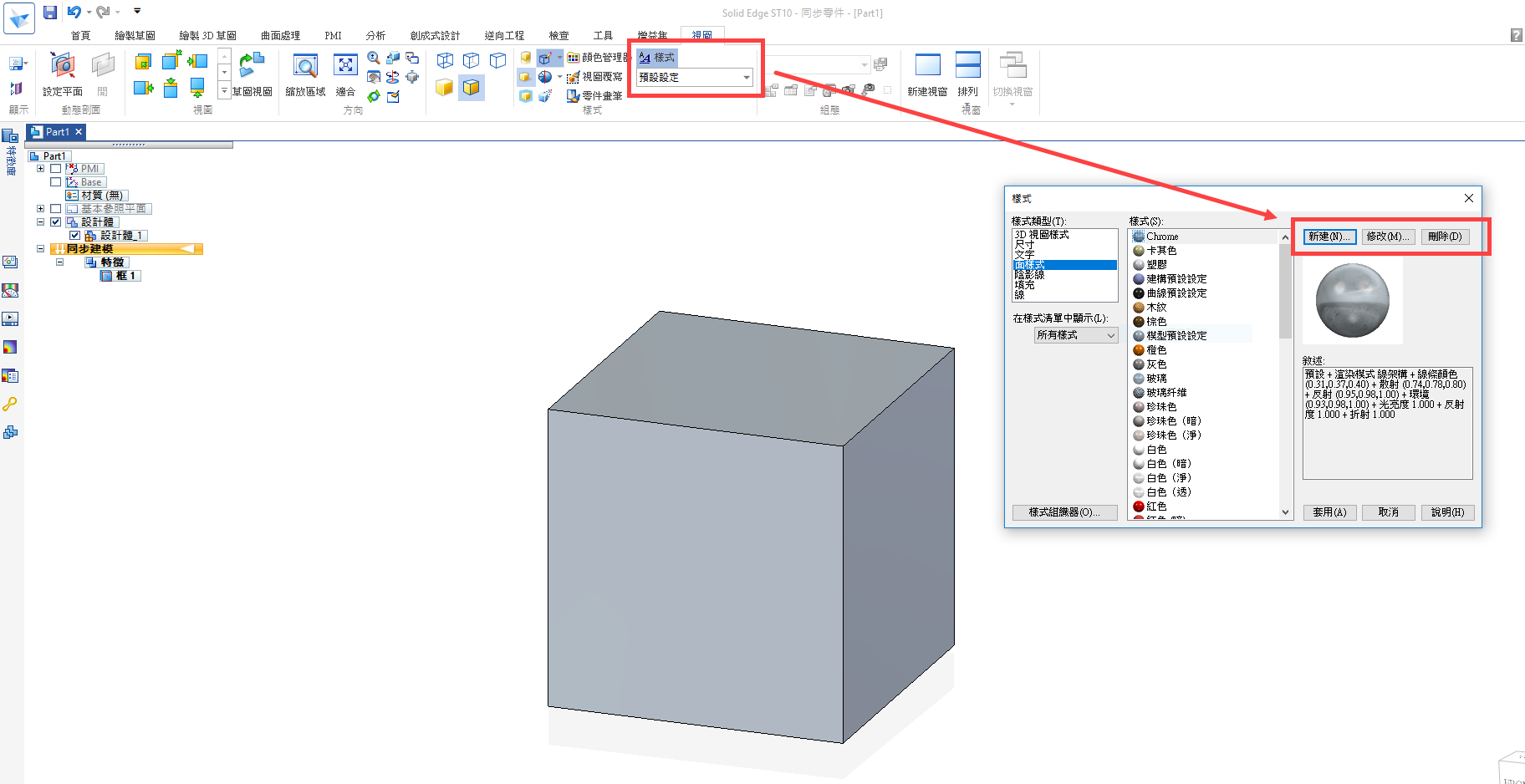

至視圖 → 樣式 → 新建，創建新樣版。

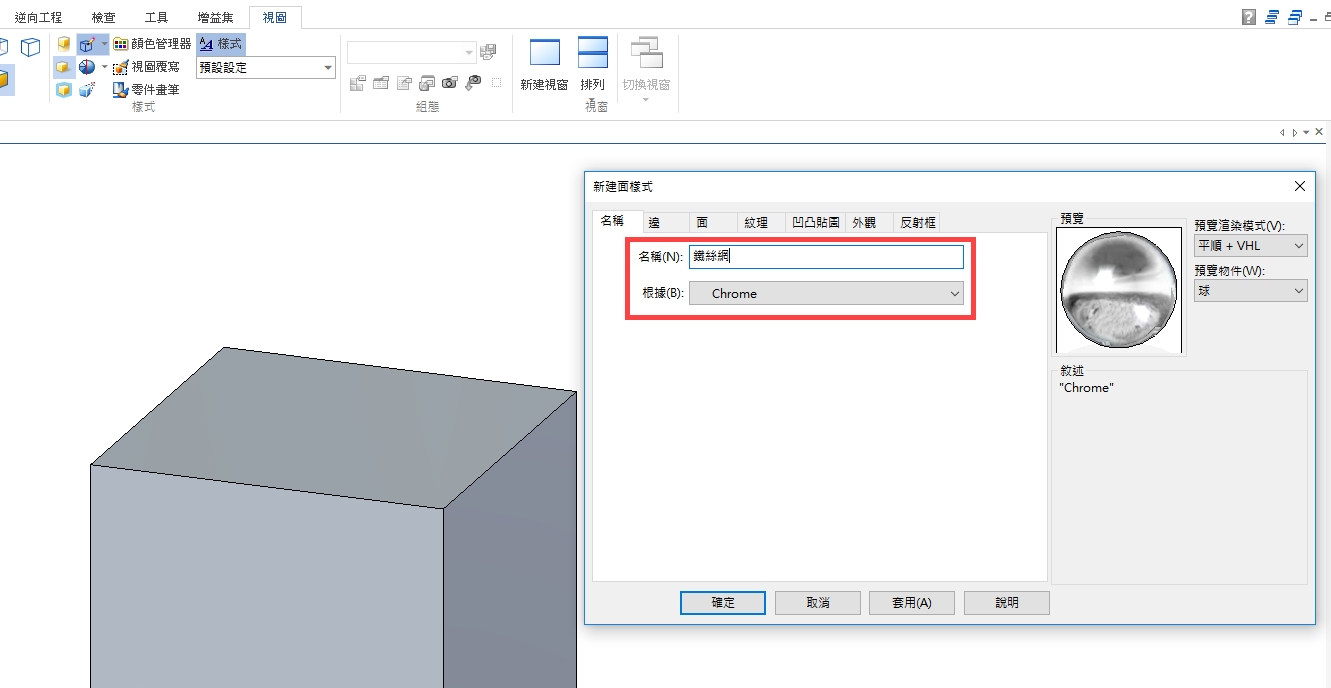

設定名稱。

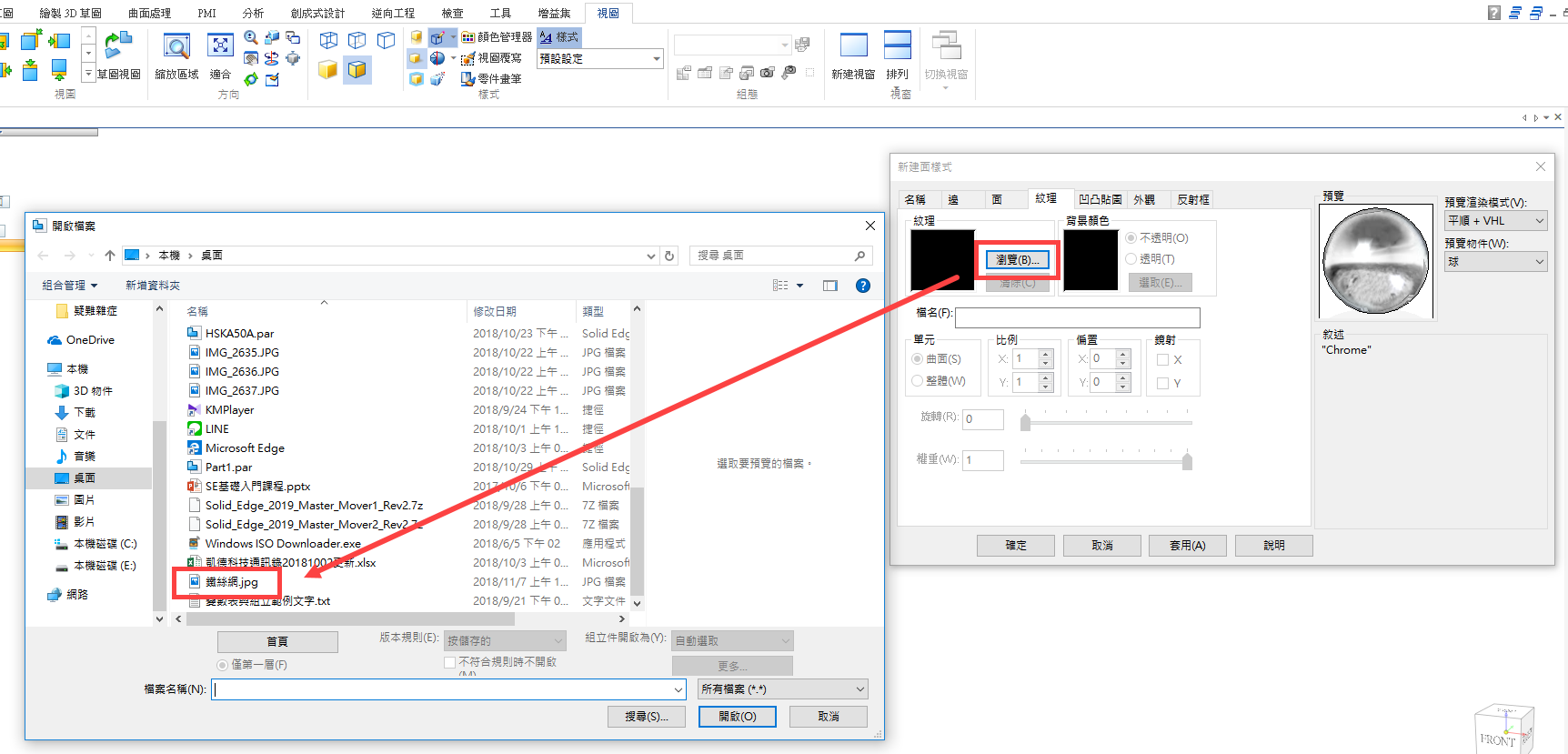

切換至「紋理」讀取下載的紋理圖片。

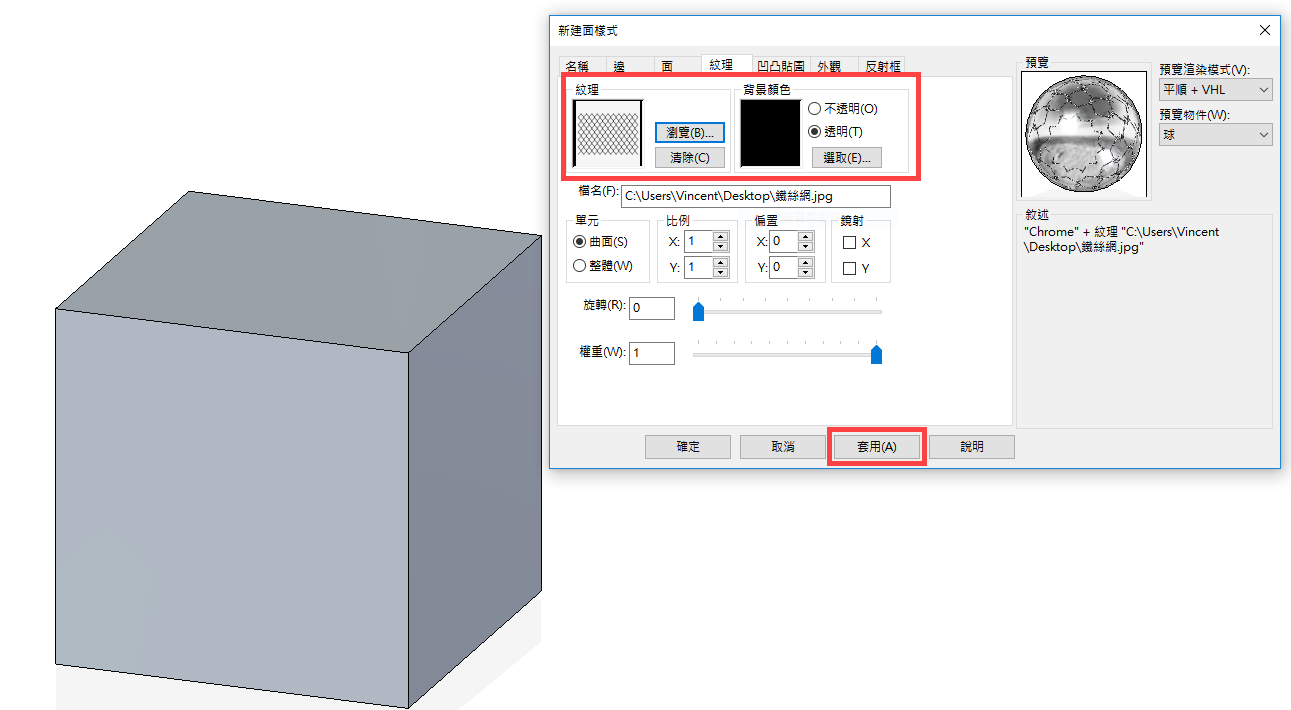

匯入讀取後，可切換「透明」效果搭配使用。

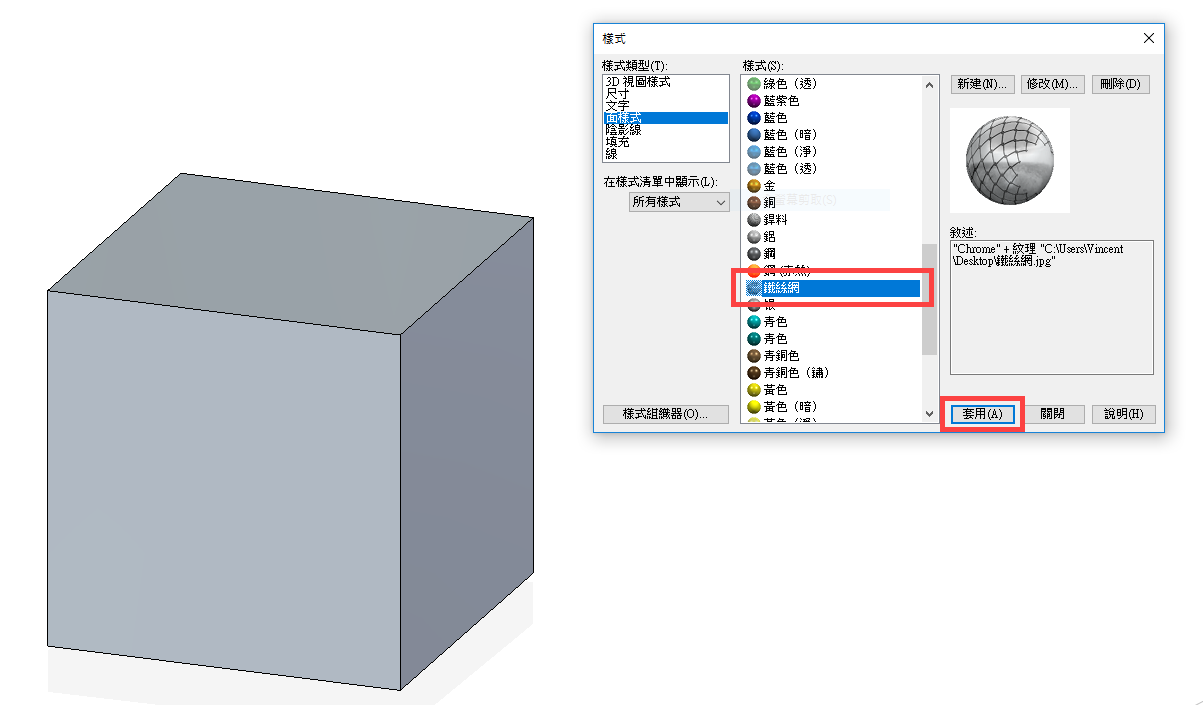

點取「新建紋理」作套用。

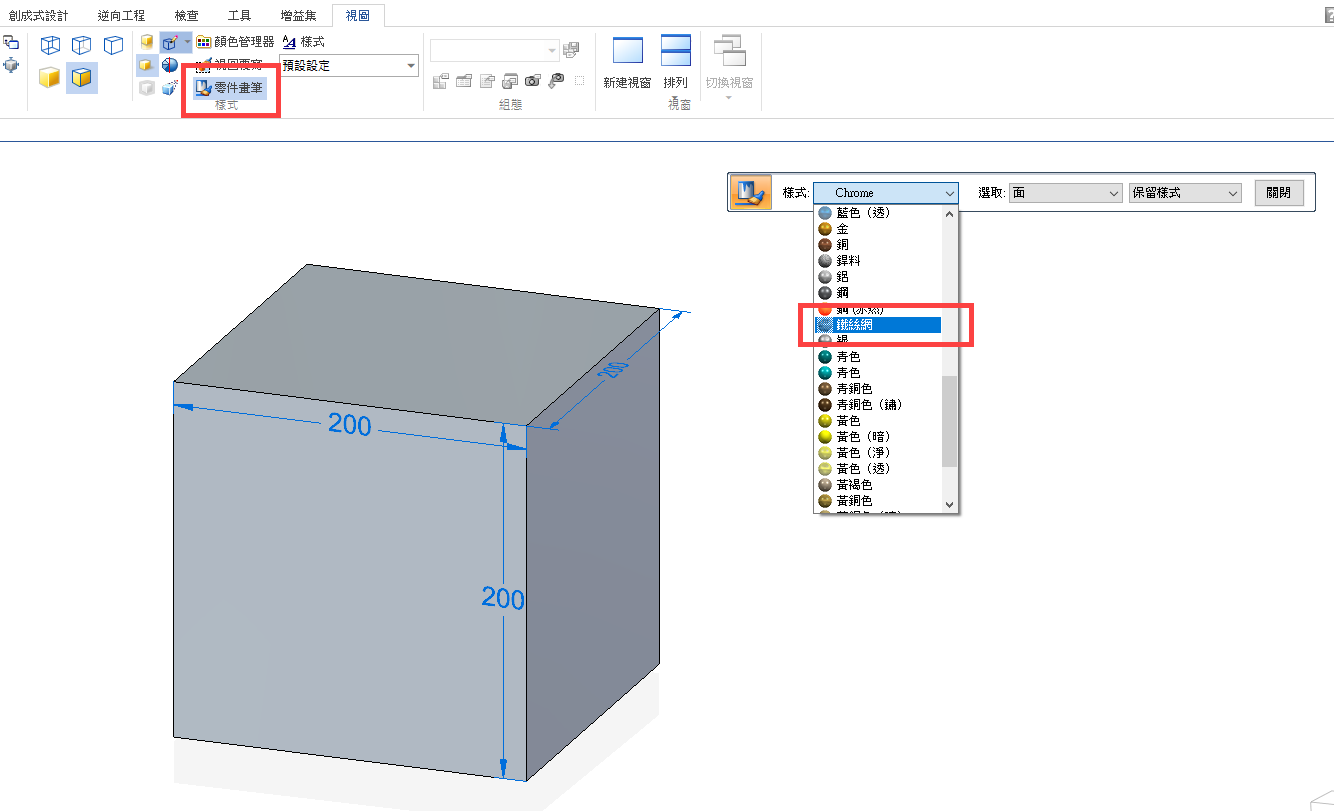

使用「零件畫筆」貼圖至模型表面。

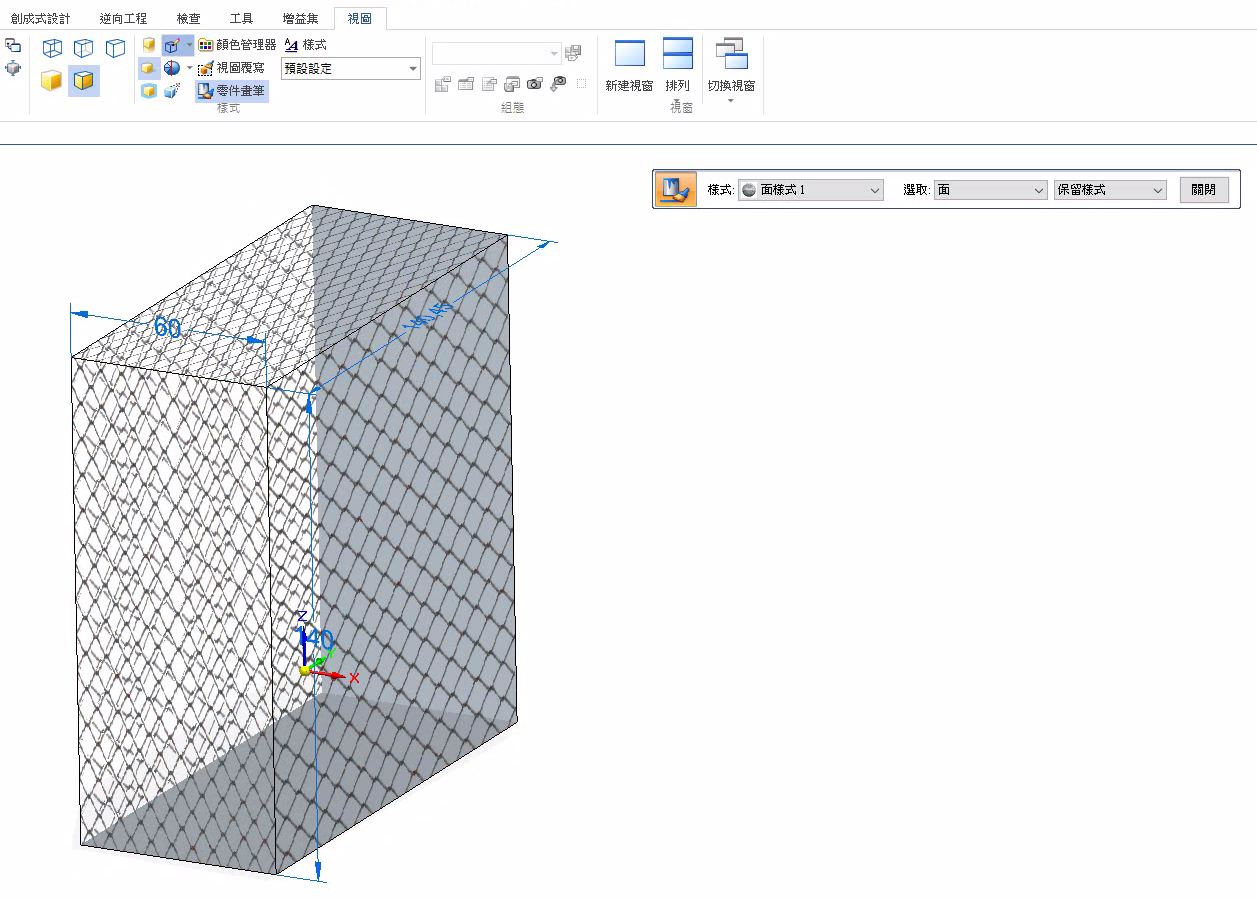

完成。

張栓豪 Vincent
