Solid Edge比例縮放物件 – 2019/06/20

20
六月
Posted by Monica
Category:
無迴響

在零件環境建模過程，若需調整模型的比例大小並方便後續拆模用，可利用 「縮放體」 功能，可設定等比例縮放及不等比例縮放，來設定模型大小。

步驟1 步驟2

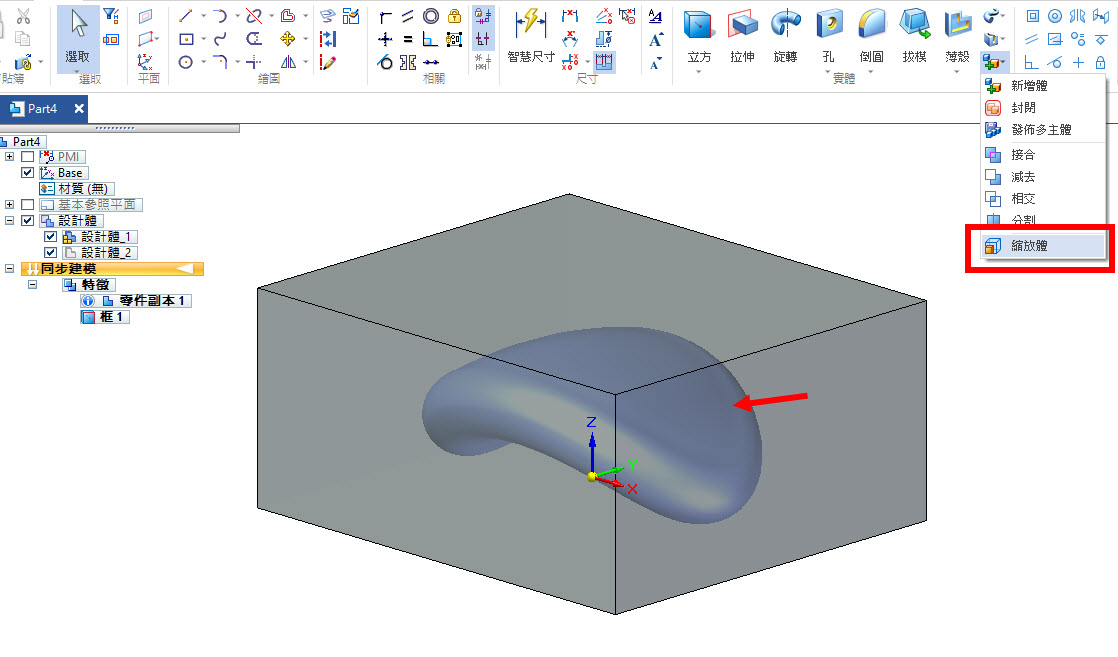

匯入或繪製模型後，點選 「新增體」 → 「縮放體」 ，並點選欲縮放的物體，如下圖所示。

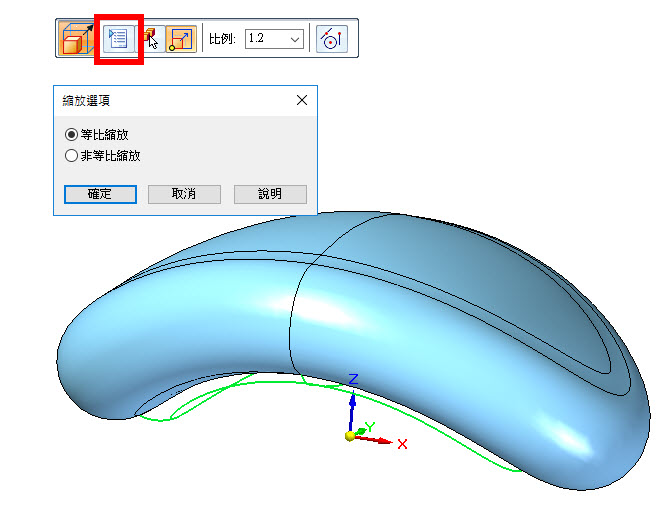

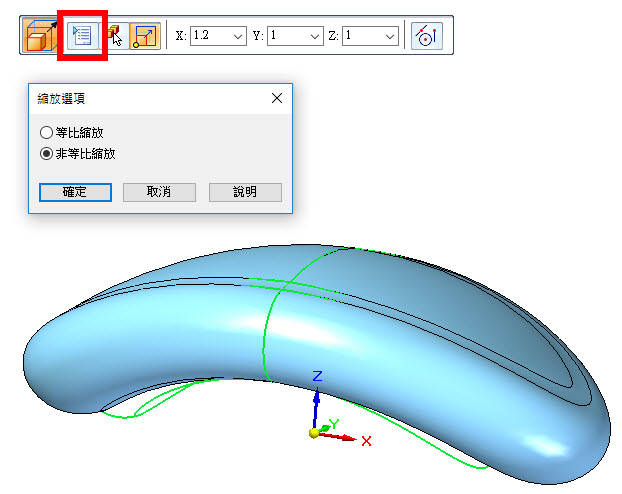

工具列的選項中，可選擇 「等比縮放」 、 「非等比縮放」 ，並輸入比例值預覽，如下圖所示。


最後利用縮放後的模型，進行拆模，完成。…(完)

楊淳如 Amy Yang
