Solid Edge直接使用簡化零件進行裝配 – 2020/02/07

二月

Posted by Monica

Category:

在CAD軟體的裝配過程中，往往因為效能的關係而需要將比較複雜的模型或市售品進行外型簡化，一般的做法為先在單一零件中製作好簡化版本，之後在組合圖裝配完成後，再將完整的模型切換為簡化版本。此種方式還是會在進行裝配的過程中造成效能的吃重，在此提供直接使用簡化好的模型進裝配的方式。

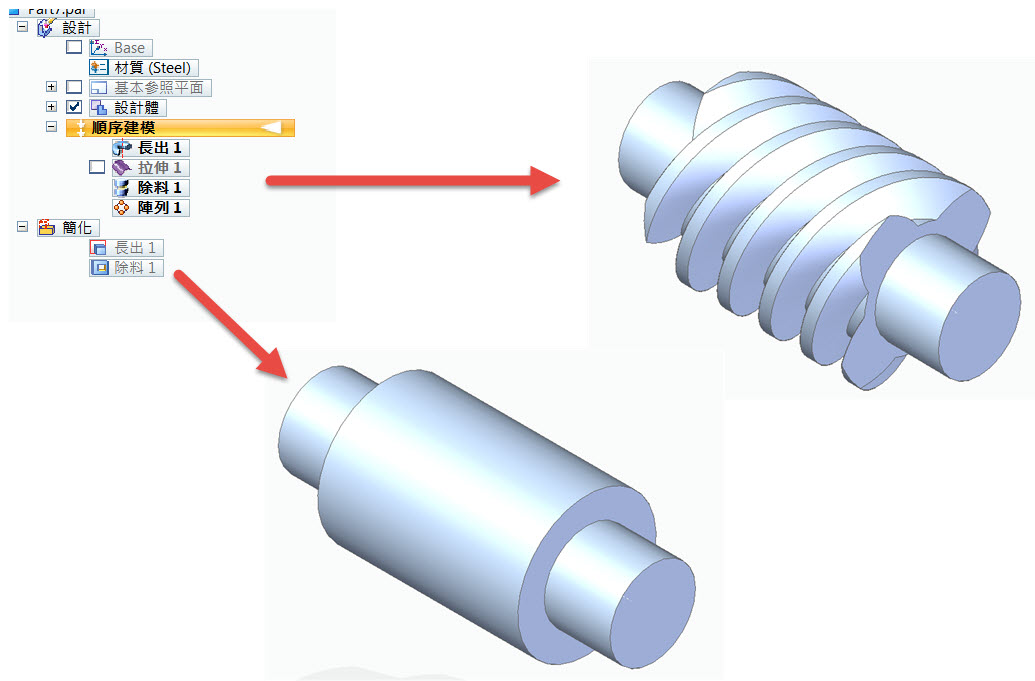

首先必須在零件中進行模行簡化作業，如果是使用工程參照產生的市售品，則會自動產生簡化的版本。

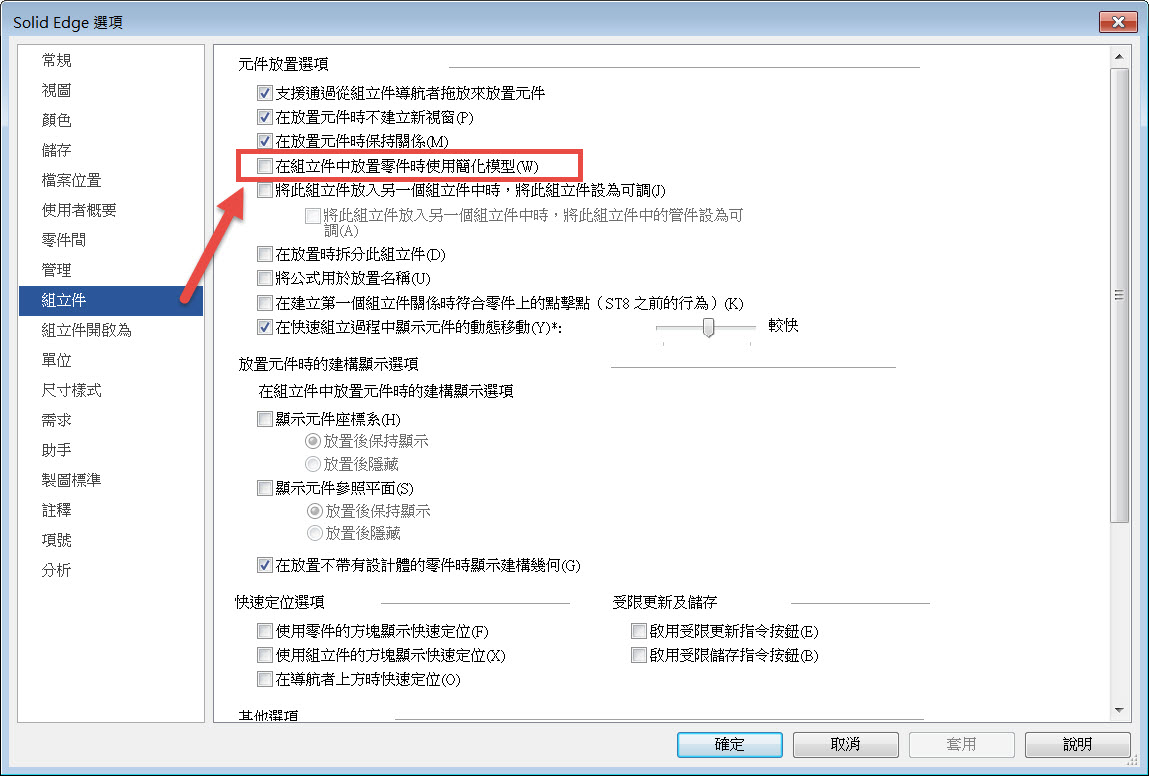

新增一個組立件，接著在『Solid Edge選項』 →『組立件』 → 『在組立件中放置零件時使用簡化模型』，將此選項勾選 (預設為沒勾選)。

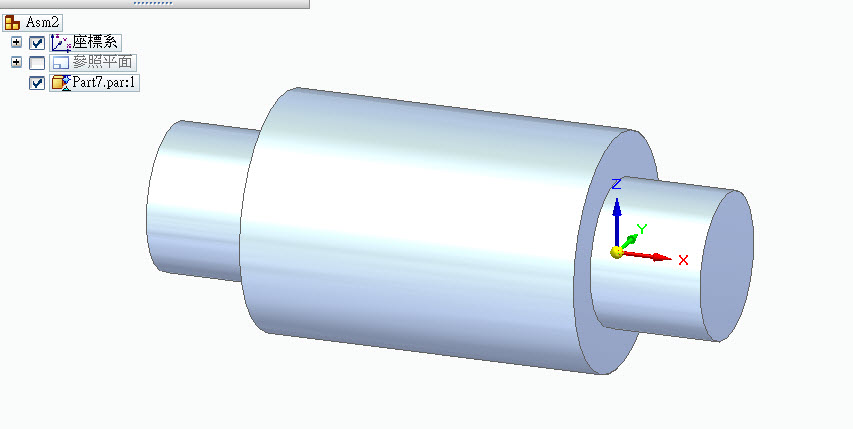

在組立件環境中，插入已經建構好簡化版本的模型，此時可發現放置的模型為簡化後的，此種方式可以大幅減輕系統在進行複雜零件裝配時，效能不足所造成的卡頓現象。

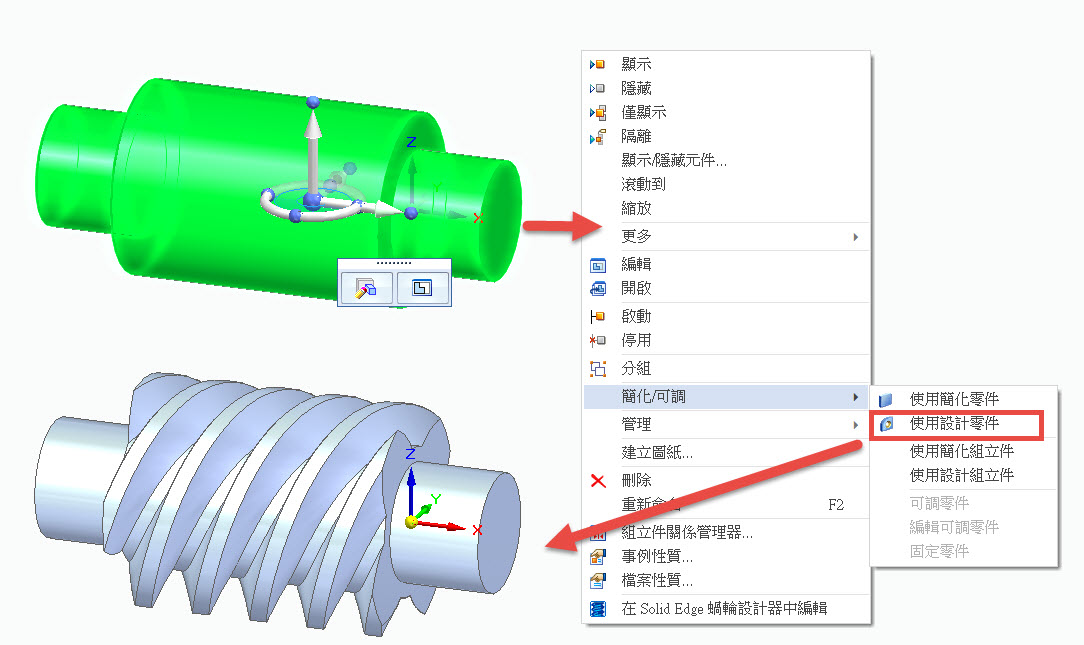

如需將簡化模型切換成完整模型，滑鼠選取模型之後，按右鍵呼叫出選單，『簡化/可調』→『使用設計零件』，即可切換。

林振煜 Bill
