在SOLID EDGE組立時，因為某些原因會造成需要安裝組立，但工程圖卻不需顯示的時候，若用原始的操作方式會增加修改、顯示與BOM表清單隱藏的步驟，那將造成使用者的不便。有沒有可以利用組立時就先歸類好!? 答案是有的!我們可以利用組立件的事例性質來開啟使用者需要的資訊與設定。
請參考以下說明:

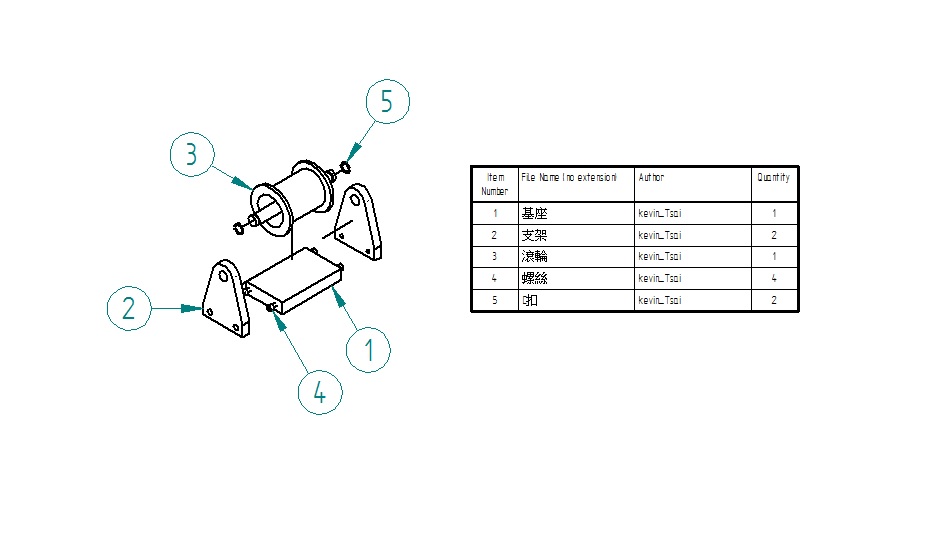

一般零件顯示與隱藏都是在工程圖透過顯示/隱藏的功能。

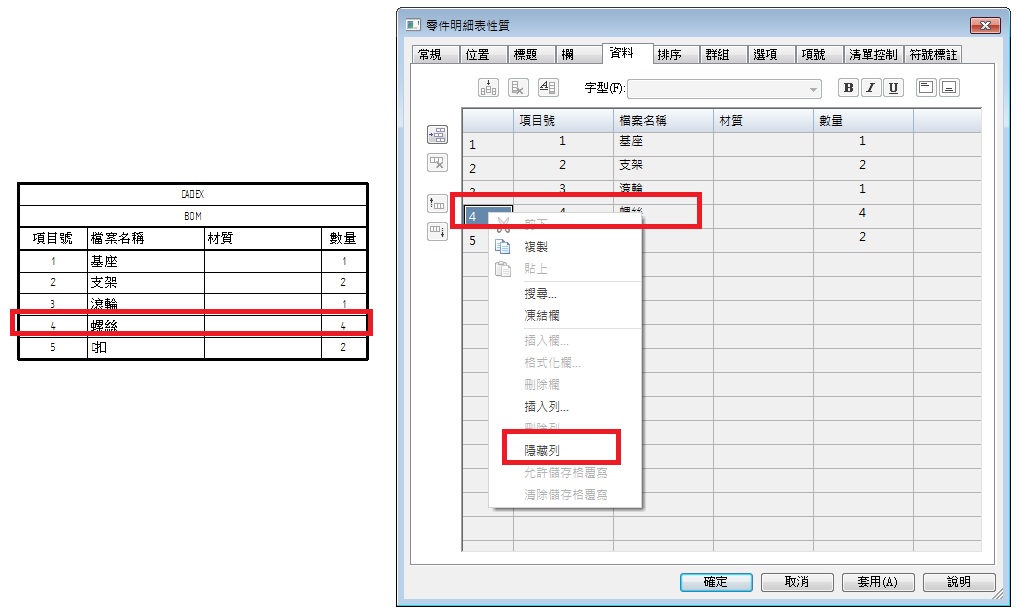

BOM表也需使用者手動調整是否顯示/隱藏。

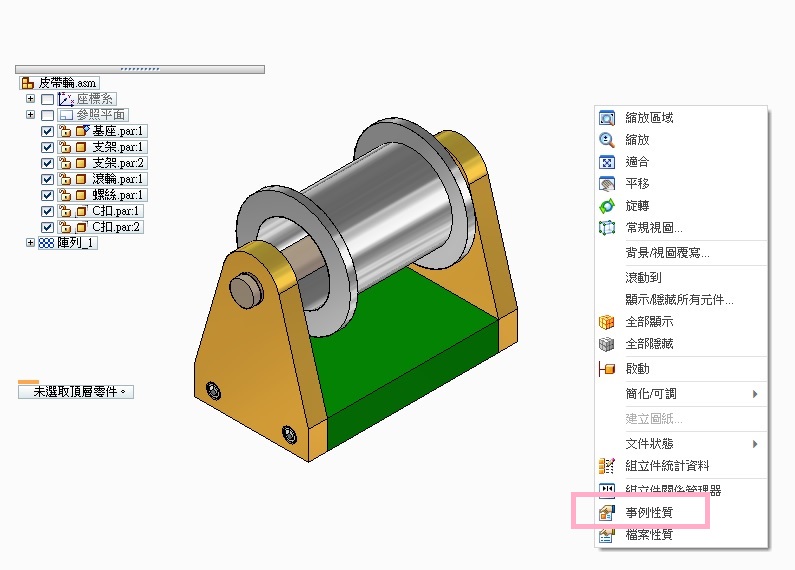

其實我們可以在組立件畫面，空白的地方按滑鼠右鍵，這時候選到事例性質。
(也可以針對單一零件)

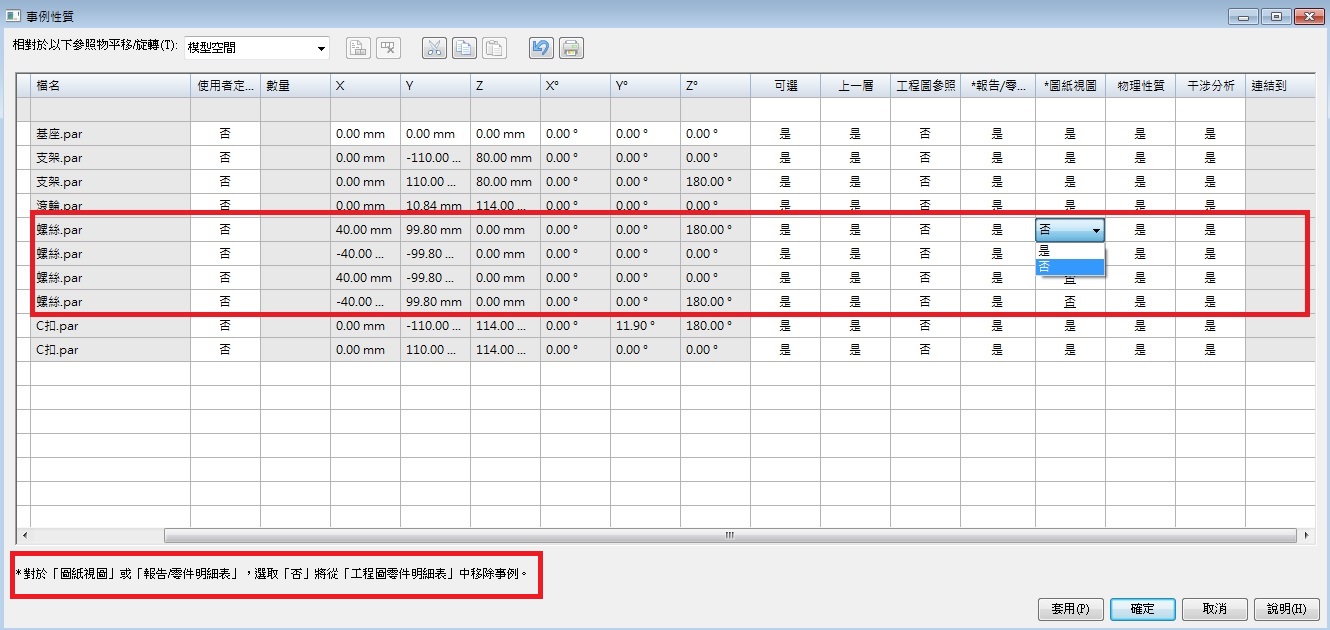

在事例性質裡，使用者可以針對需要顯示/隱藏的零件做修改，圖紙也會跟著連動!!

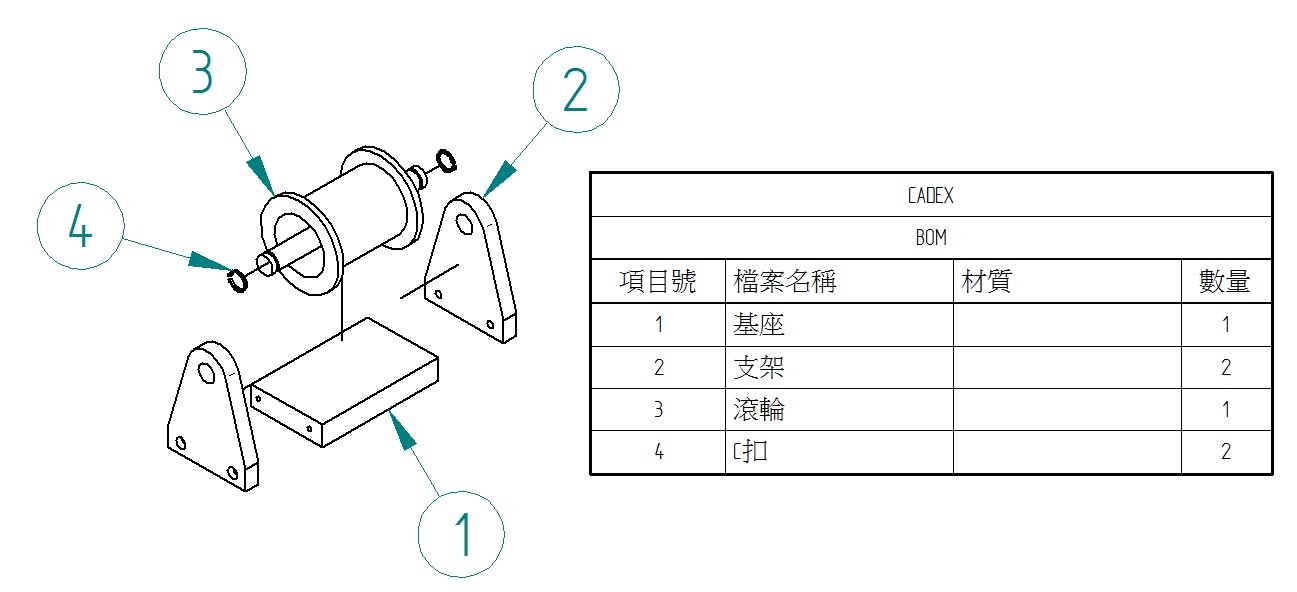

更新與再次呼叫零件明細表，完成!!
(PS.如項號沒變動，是因為記憶到舊的資料，使用者可以直接指定項號或重新拋轉工程圖)

方駿憲 J.S
