Solid Edge組立件參照線設定 – 2016/07/15

七月

Posted by Monica

Category:

Solid Edge 在建構組立件「工程圖」時，要如何把單一零件要變成〝隱藏架構”，方便顯示後面的零件顯示。請參考以下說明:

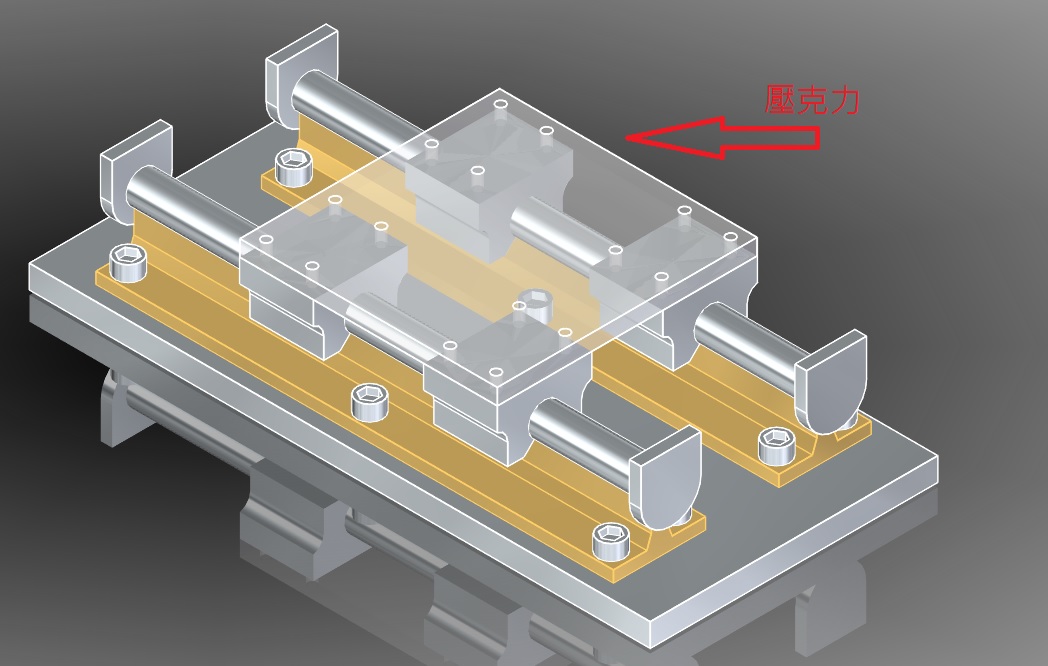

在「工程圖」顯示組立件的時候，基本上都是全部的零件一起顯示，不過有時候零件可能是〝透明”的材質。

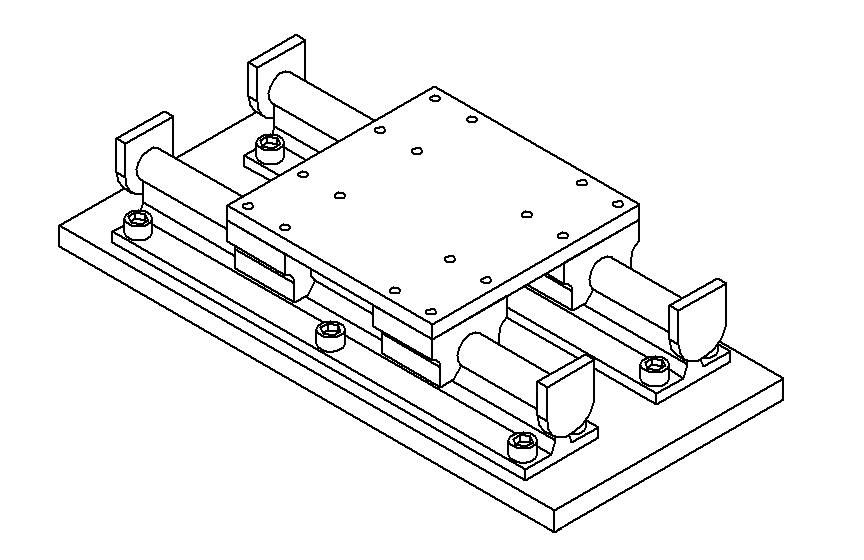

這時候我們在建構「工程圖」的時候〝後面”的零件就會被阻擋無法顯示，我們需要把特定的零件變成〝虛線〞架構，方便現場人員組裝。

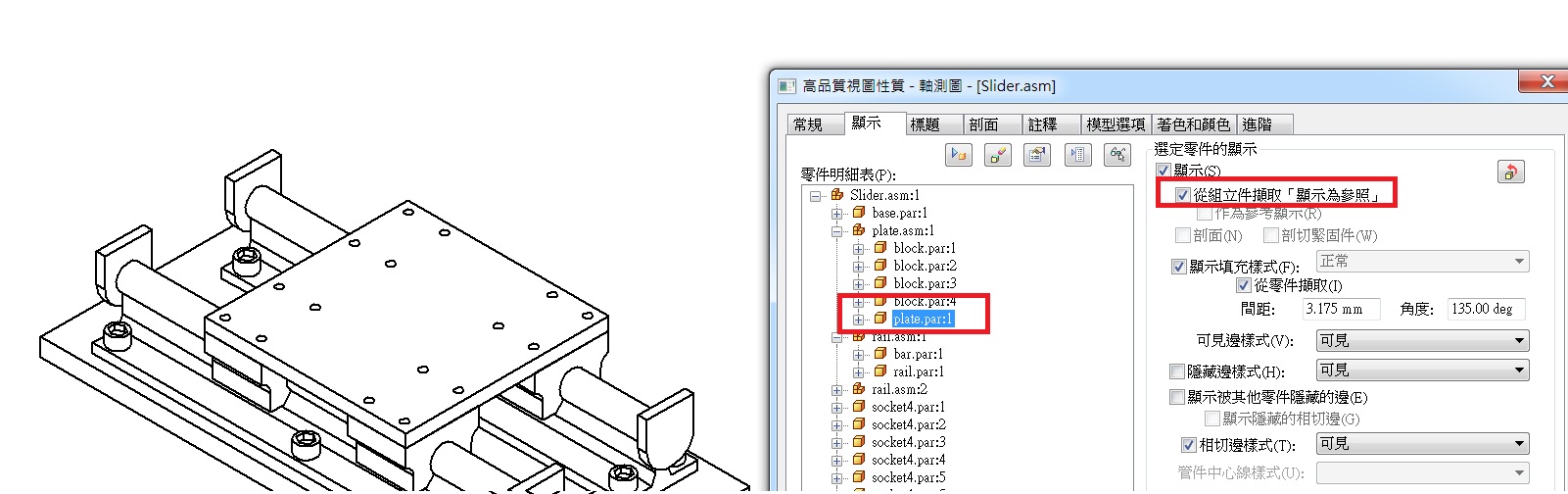

從「性質表」找出特定的零件，右邊的顯示目前為「參照」。

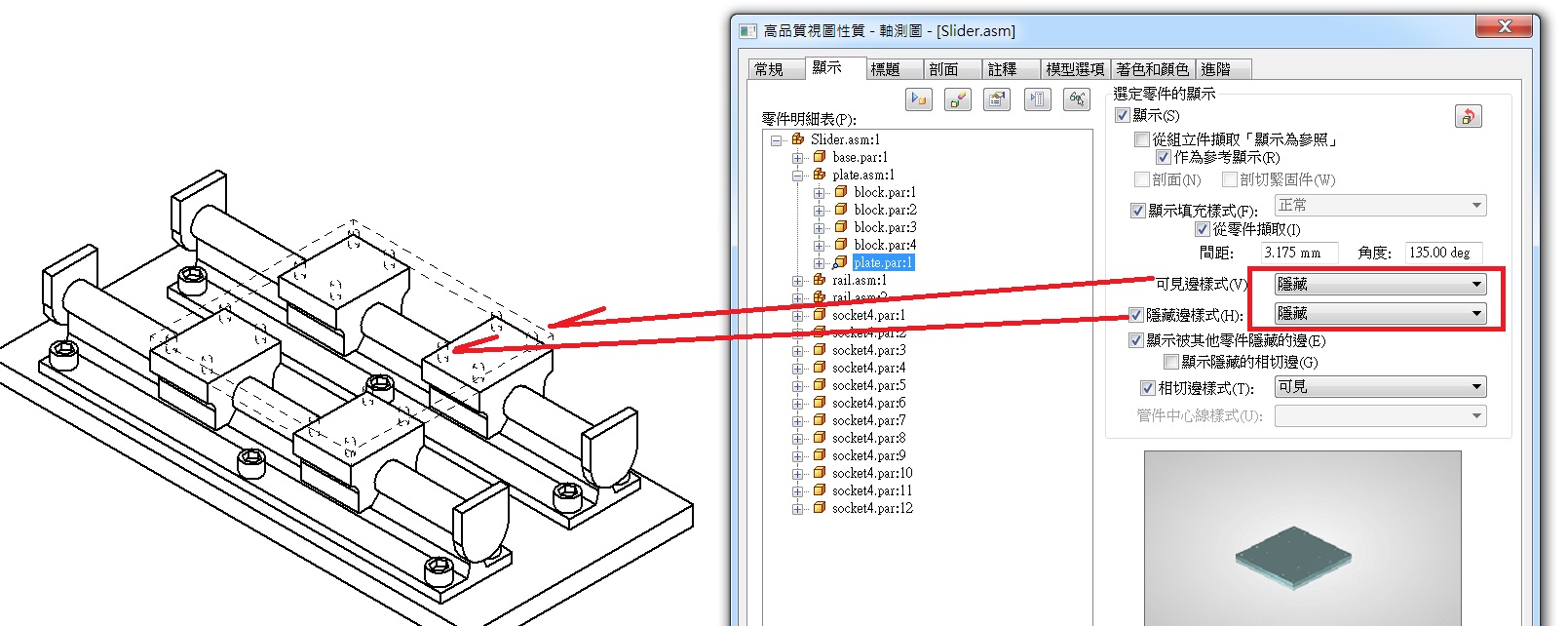

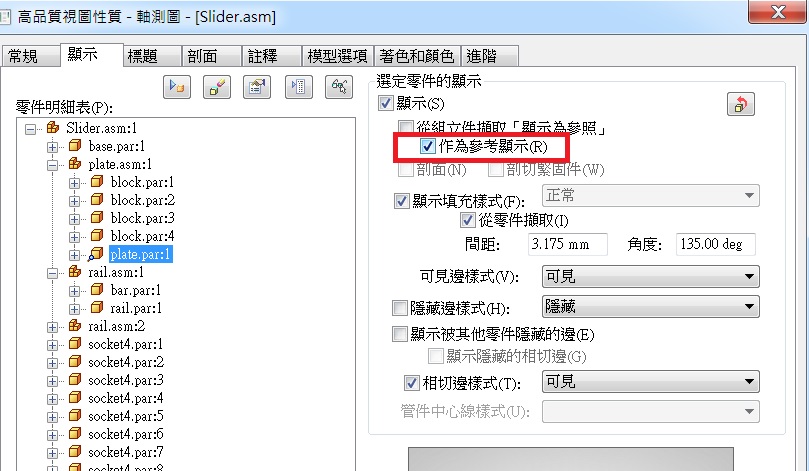

把「顯示為參照」取消勾選，這時候勾選下面的參考顯示。

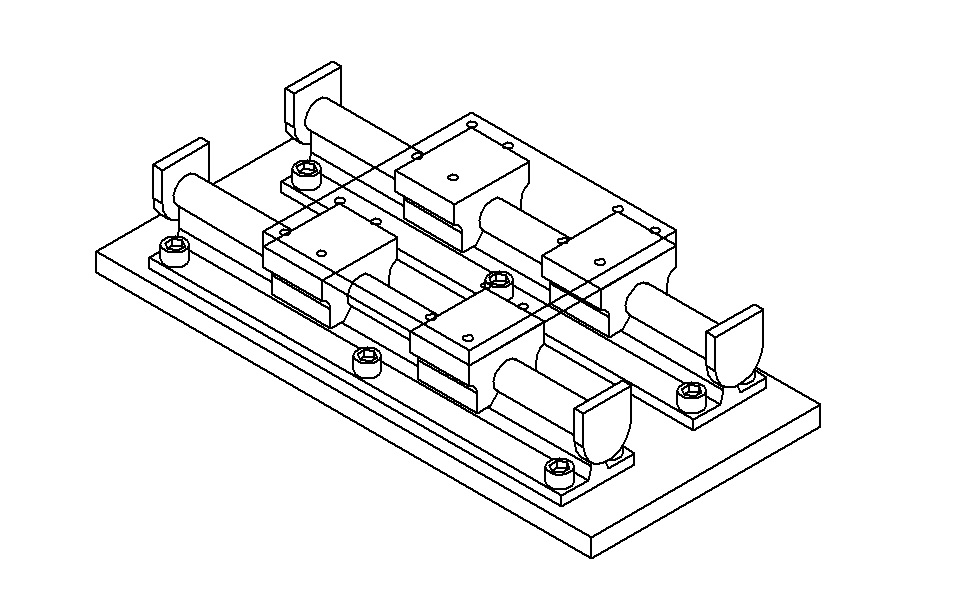

這時候「工程圖」顯示就會出現後面的零件。

方駿憲 J.S
