Solid Edge組立件-原位建立零件-選面技巧 – 2016/09/30
30
九月
組立件中，透過「原位建立零件」後，如果原點不在零件面上，該如何直接「鎖定」零件平面來建立草圖？
註：某些情況之下，「零件」原點需與「組件」原點重合，這時，就可能出現，原點不在「零件」平面上的情況。
步驟1 步驟2 步驟3 步驟4 步驟5 步驟6 步驟7 步驟8

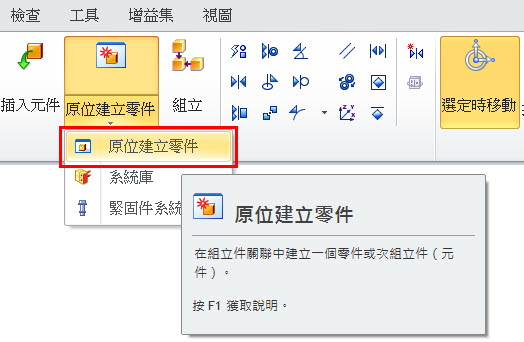

組立件中，點擊「首頁」→「組立」→「原位建立零件」，可在組件中新建零件，(如下圖位置)

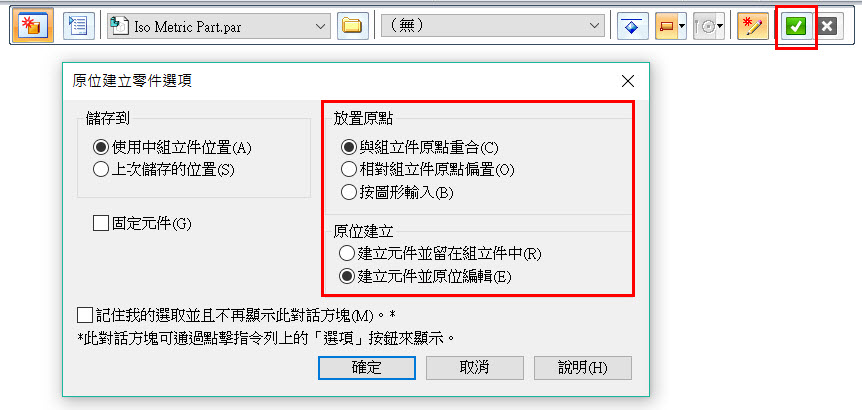

這時會出現「原位建立零件選項」，假設我們選擇將原點放置「與組立件原點重合」，以及「建立元件並原位編輯」；確定後，給定新零件「檔名」並存檔，

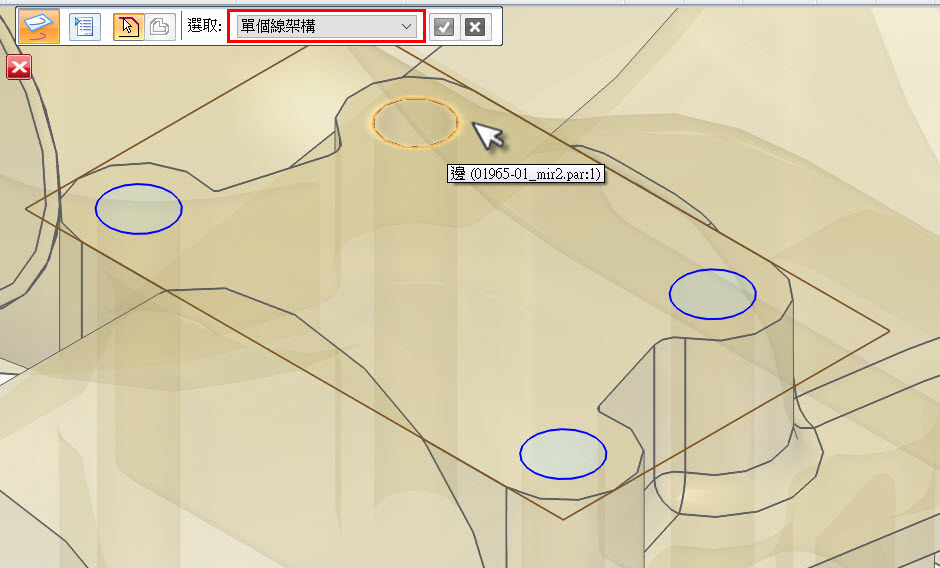

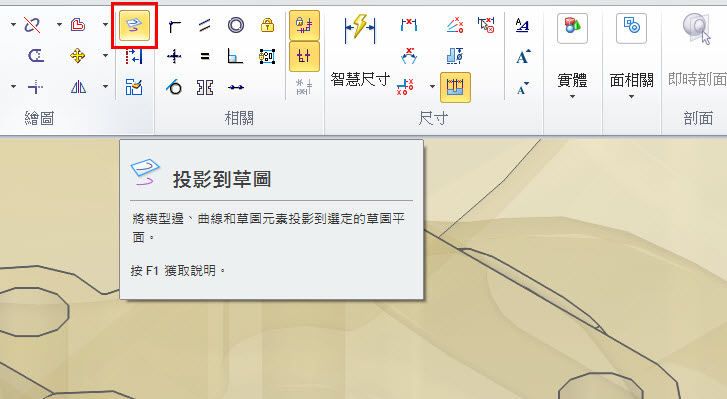

【方法一】接著，開始繪製零件草圖，可利用「首頁」→「相關」→「投影到草圖」功能，擷取需要的「輪廓邊線」當作草圖，就不需要自己重新繪製一樣的草圖，

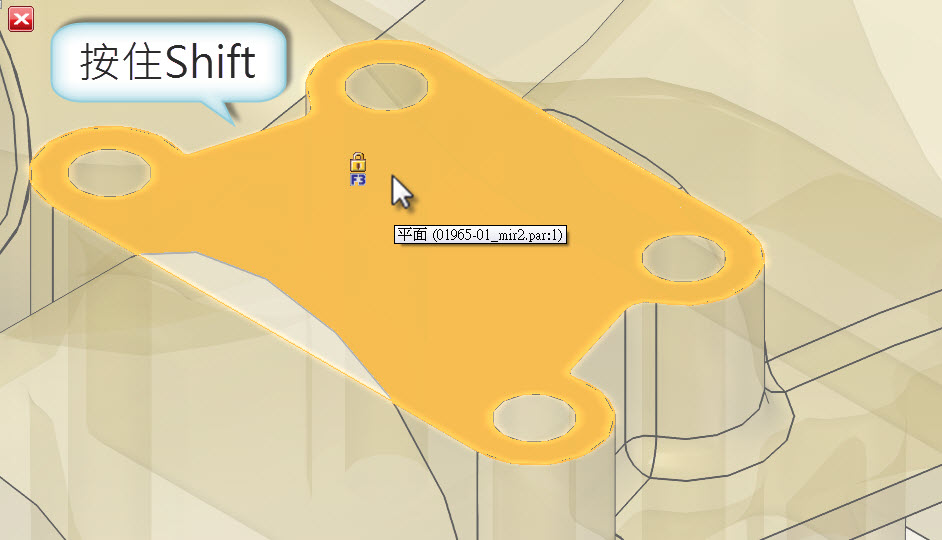

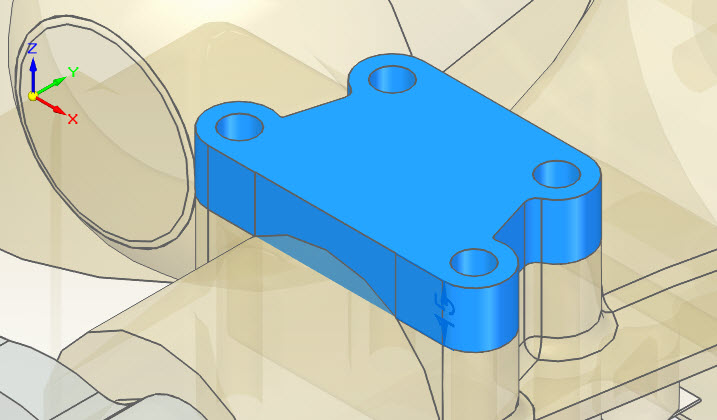

假設，我們希望在下圖平面上投影出草圖(如下圖所示位置)，但，因為「零件原點」沒有剛好在平面上，所以點擊不到面，這時，可以按住「Shift」就可以配合滑鼠點擊, 並鎖定平面!

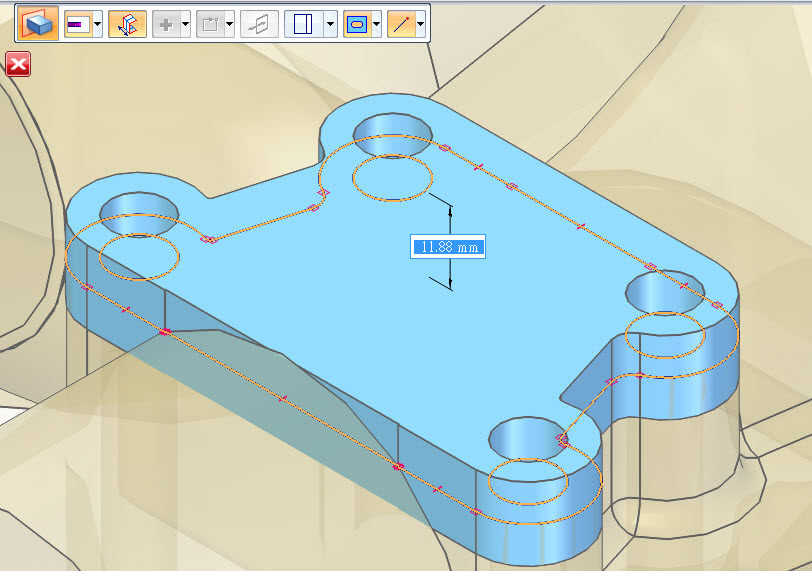

接著，就可以利用投影功能，參考出所需要的輪廓邊線，並完成拉伸長料，(如下圖所示)

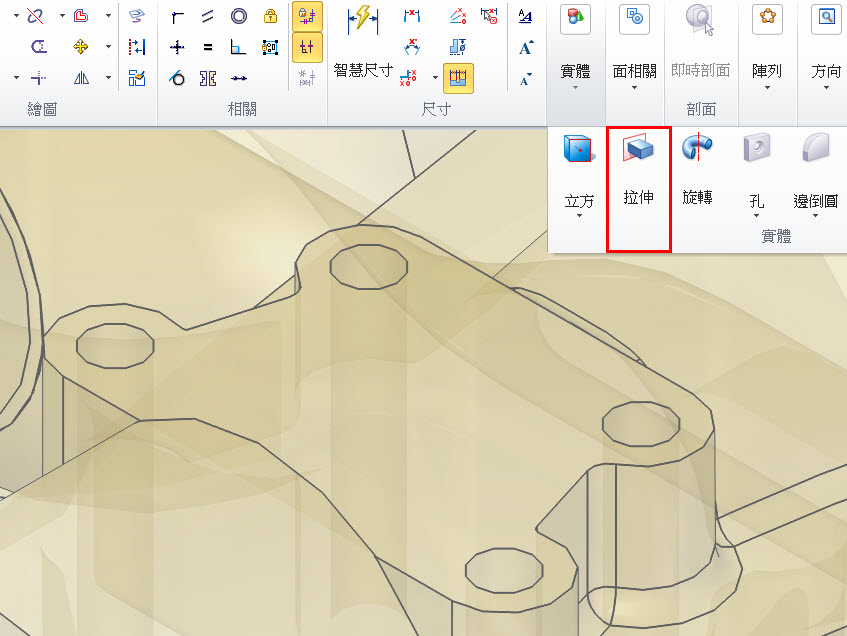

介紹另一方式，【方法二】，接續在上述(步驟2)，直接點擊,「首頁」→「實體」→「拉伸」，

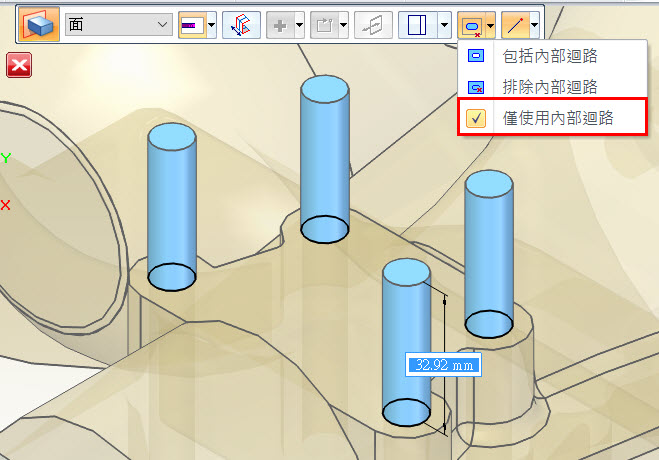

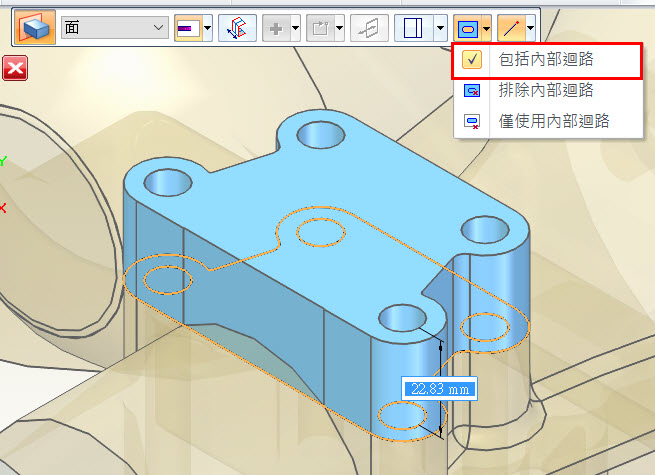

在下拉功能表中可以選擇「包括內部迴路」、「排除內部迴路」以及「僅使用內部迴路」，(如下圖所示)，可預覽看到不同結果，

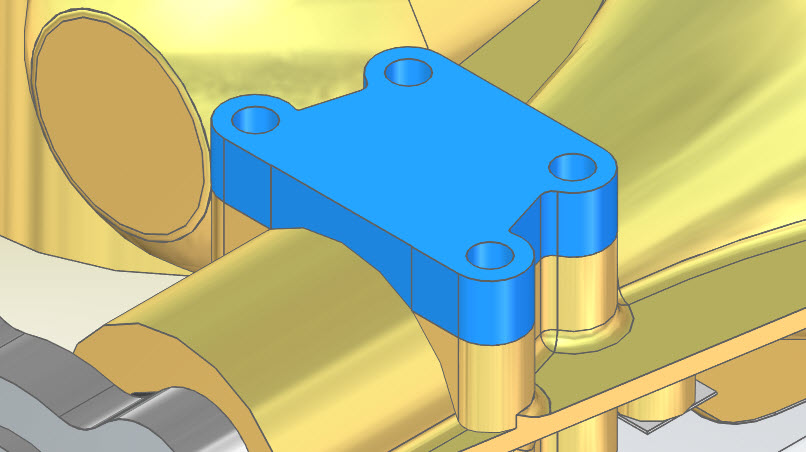

選擇「包括內部迴路」拉伸，並指定拉伸高度，完成後結果如下！…(完)
