Solid Edge 運用「零件副本」高效拆分多本體外來檔 – 2026/02/25
25
二月
- 設計痛點：過於龐大的外來圖檔
在設計過程中，工程師經常需要匯入或參考外部的「組件檔案」。這些圖檔通常非常完整，甚至連微小的螺絲、墊片或螺帽都一併包含在內。雖然這些細節在視覺展示時顯得逼真，但在實際的機構組裝與後續應用上，保留所有微小零件不僅沒有必要，反而會拖慢系統效能，造成檔案過於龐大且難以管理。
- 解決方案：巧妙運用「零件副本」
為了解決這個問題，我們可以善用 Solid Edge 的「零件副本」功能。透過這項工具，使用者能將「需要獨立作動或後續修改的幾何本體」拆分出來，並將其餘不需變動的結構以「單一零件」的形式保留。
核心優勢
- 大幅輕量化檔案：有效減少冗餘特徵，提升軟體運算與圖檔開啟速度。
- 維持正確裝配邏輯：拆分後的零件能保有原先的空間位置，確保後續組裝零誤差。
- 簡化設計架構：讓零件特徵樹更乾淨俐落，整體設計工作更順暢。
實戰演練
接下來，我們將透過常見的「腳輪」範例，一步步為您詳細說明實際的操作流程：
1 2 3 4 5 6 7
首先，使用者在進行「拆分」前，先確認外來檔中，哪些零件需要保留，哪些能簡化成單一零件，例如: 不需要的細小特徵或不需要的多本體。
※開啟外來檔案後，請先進行「存檔」，讓資訊完整的產生。

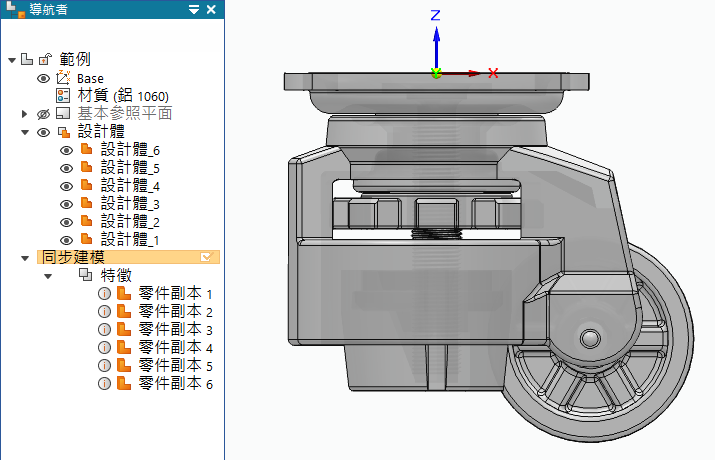

※使用者即可在「導航者」看到該外來檔所有的設計體。
※開啟外來檔案後，請先進行「存檔」，讓資訊完整的產生。
※使用者即可在「導航者」看到該外來檔所有的設計體。

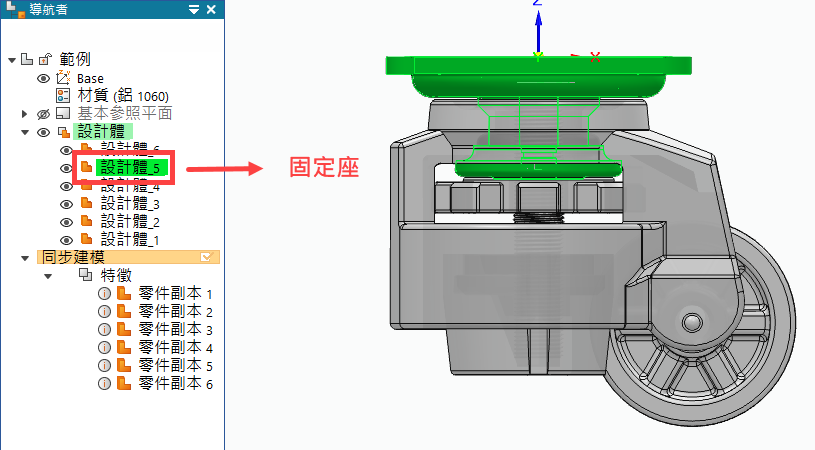

依範例為例，可以把「設計體5」拆分成獨立的零件，與其他整合在一起的設計體進行組裝。

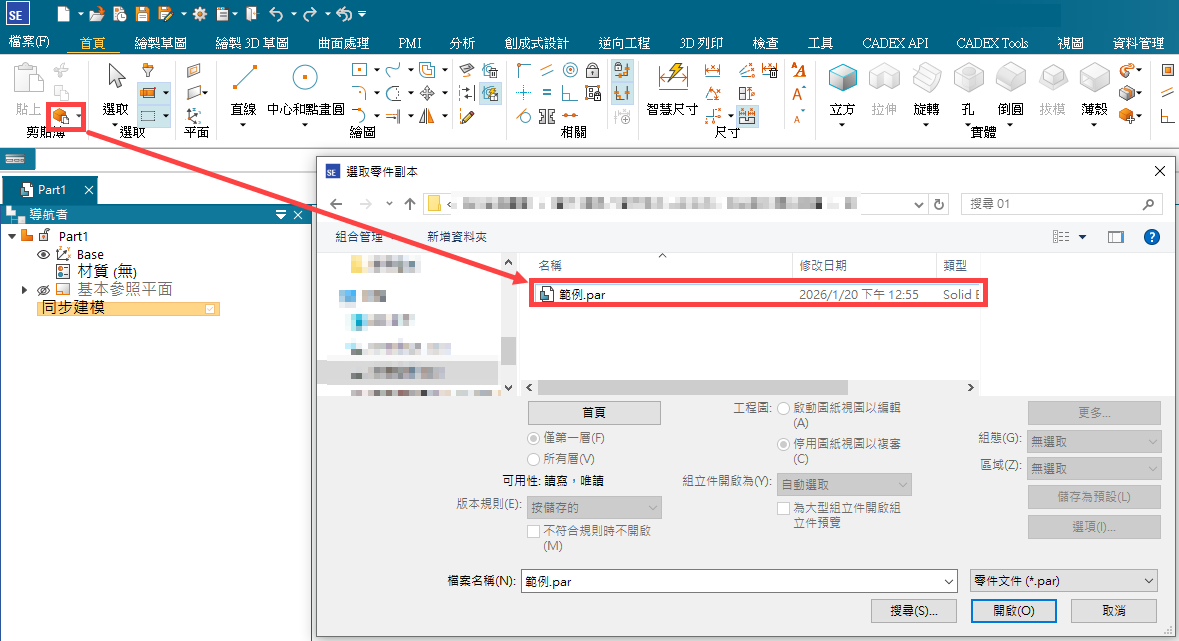

開啟「新的零件檔案」，點擊「零件副本」，Solid Edge會跳出檔案選取的視窗，請選擇剛剛整理好的零件檔案。

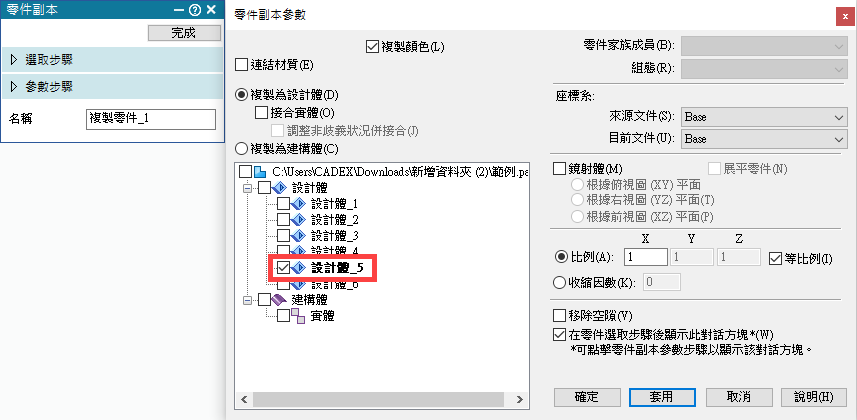

選擇檔案後，即會跳出「零件副本參數」視窗，可在此選取要拆分的設計體，以範例為例，選擇「設計體5」，完成，點擊「套用」，可以看到畫面上的零件，變成只有選定到的設計體，完成，按下接受。

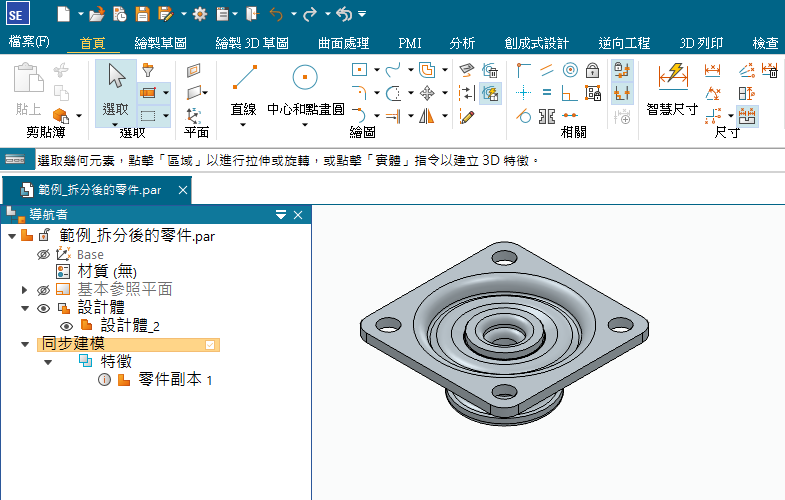

完成後，將該零件存檔，可當成獨立零件，進行後續組裝動作。

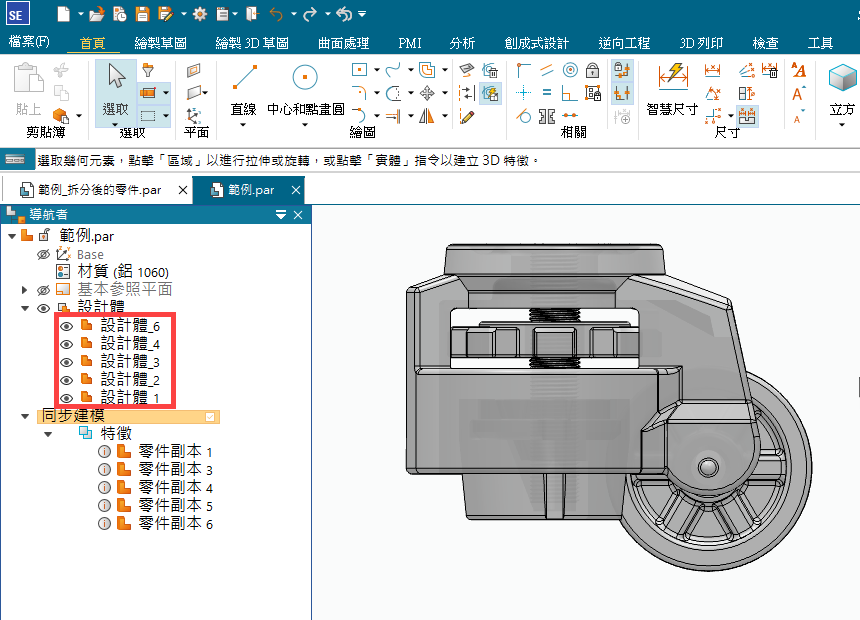

將原本的外來檔模型，刪除「設計體5」。

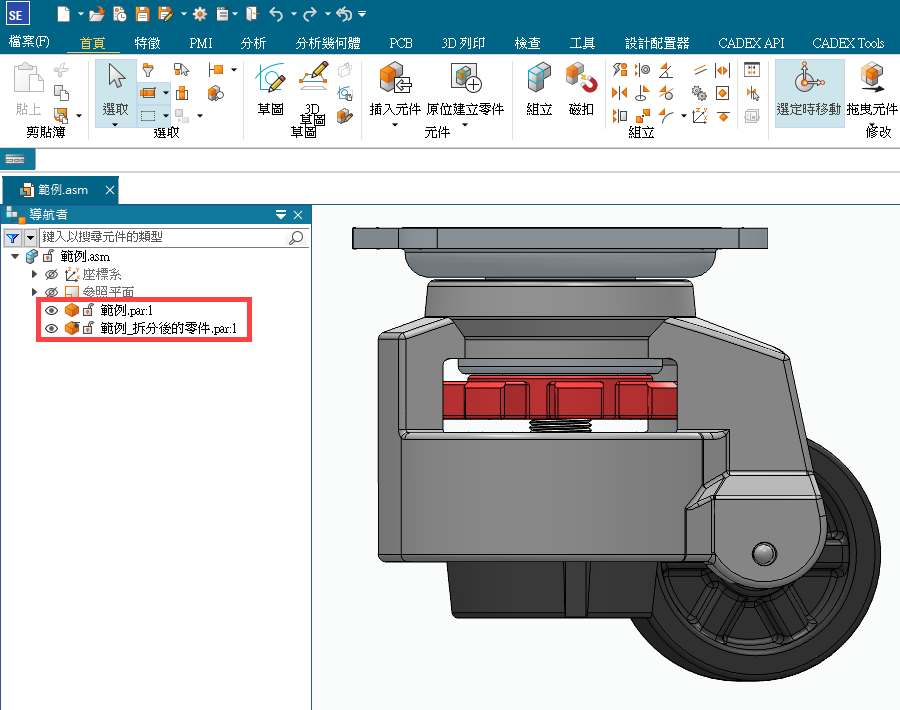

將完成的零件檔案，帶到組裝環境組裝，即可看到「固定座」與「腳輪」視為兩個零件進行組裝。…(完成)
實戰小結：
✅ 多本體拆分 ➔ 轉為獨立零件 ➔ 完美輕量化組裝！
✅ 只要善用「零件副本」，就能告別肥大的外來圖檔，讓設計更專注在核心開發上。
實戰小結：
✅ 多本體拆分 ➔ 轉為獨立零件 ➔ 完美輕量化組裝！
✅ 只要善用「零件副本」，就能告別肥大的外來圖檔，讓設計更專注在核心開發上。
張志偉 Gavin Chang
