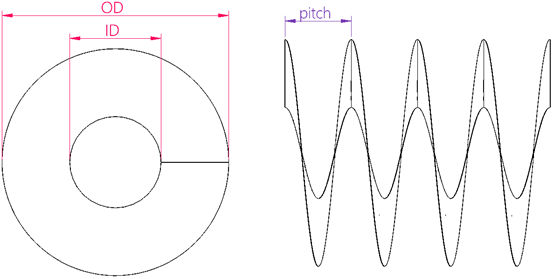

如下圖，這樣的"排屑槽"所使用之葉片製程屬鈑金範疇，那在SOLID EDGE鈑金設計裡要如何做呢?

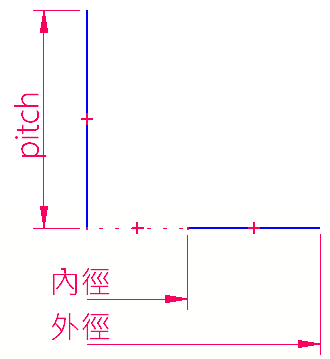

如圖，先在草圖繪製兩條直線，一條為控制內外直徑、一條為控制pitch。

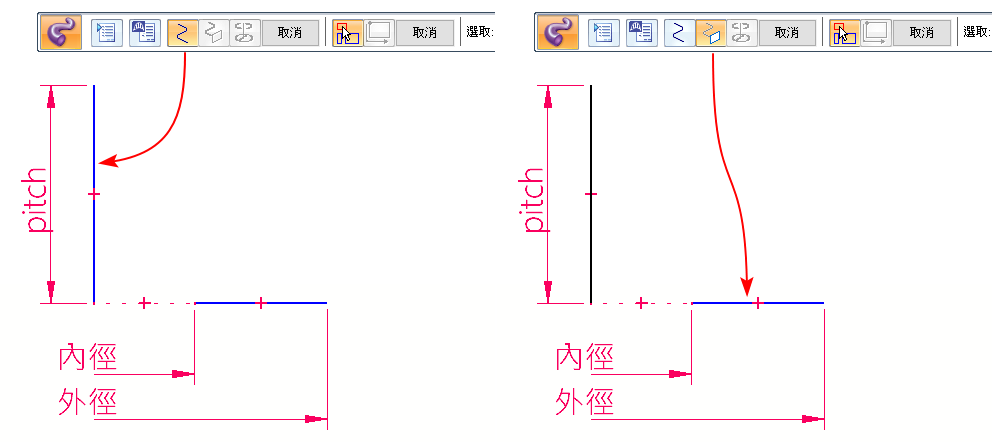

使用曲面中的「掃掠」指令，路徑與斷面的選擇, 如下圖所示。

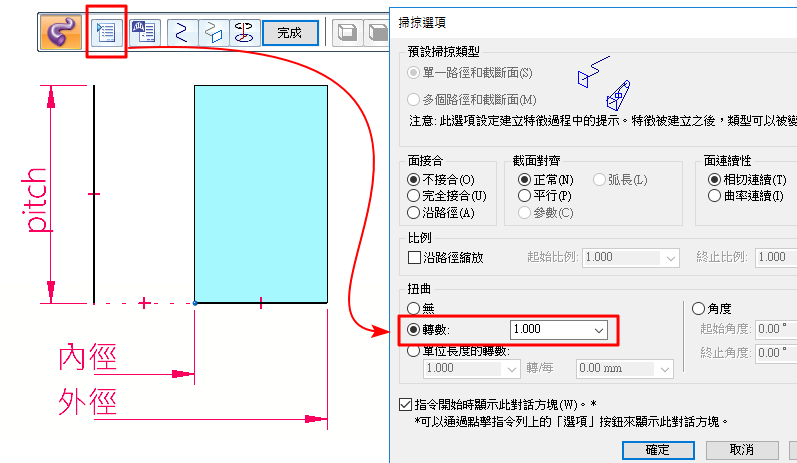

接著會看到這並不是我們要的樣子，所以需要進到選項內改為旋轉1圈，如下圖所示。

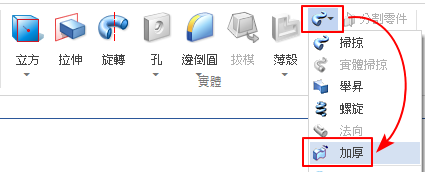

完成之後，需要將其加厚，透過加厚指令給予所需要的厚度。
(✽ 如在鈑金環境需切換至零件環境才有提供加厚指令)。

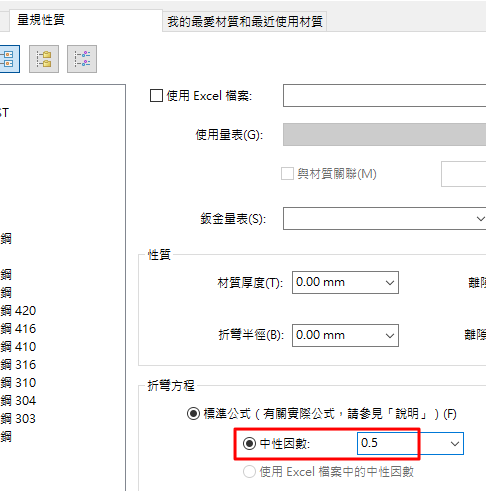

現在這還不是鈑金，接下來我們先切換至鈑金環境中(順序鈑金)，首先要設定展開要的中性因數，這裡我們給予0.5的數值，這代表以板厚中心來計算 (輥圓的中性因數也是一樣)。

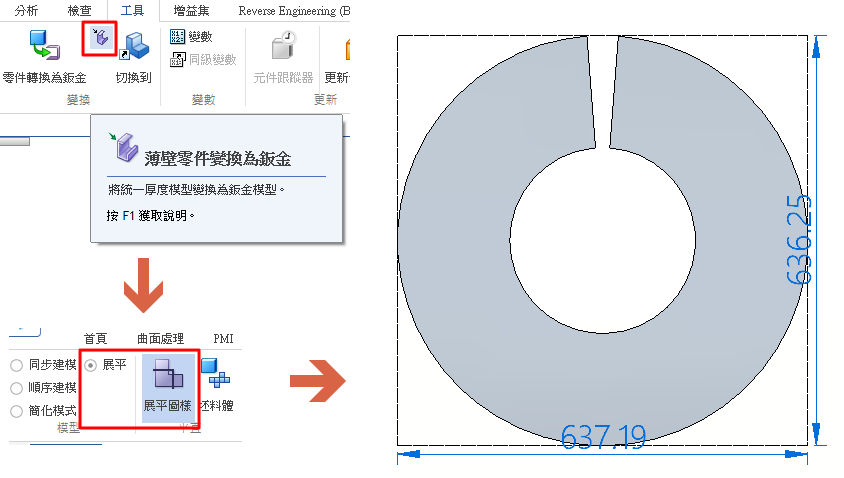

接著只要轉換為鈑金、即可展開完成作業囉!...(完)。
