接到一些〝外來檔案〞的鈑金件，如何透過Solid Edge來轉換成鈑金後展平呢?
跟著步驟說明將會明白原來這麼簡單輕鬆。

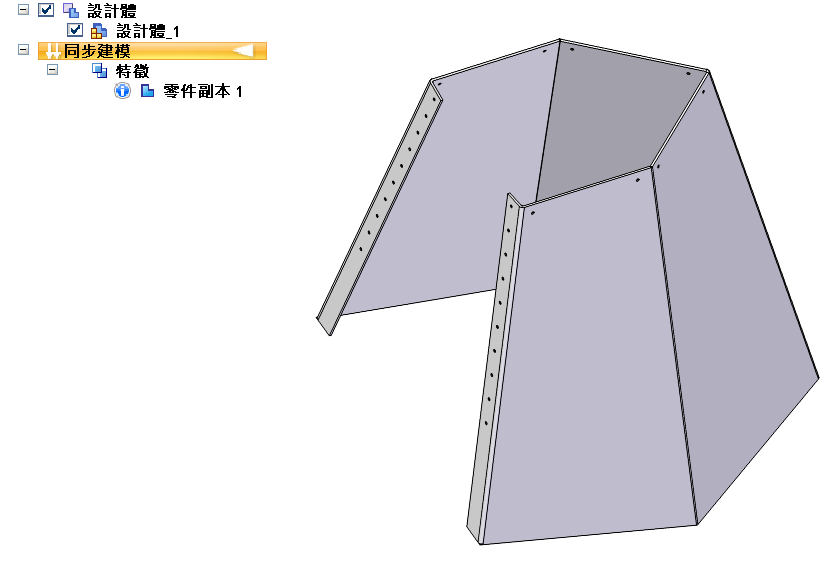

如圖，一個外來檔案沒有建構歷程，想要展平計算大小。

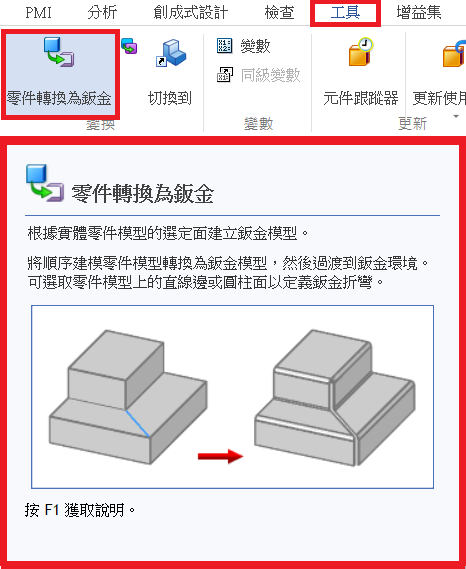

可將模型轉到順序的環境，利用零件轉鈑金的指令，這時候可能會因為外來檔的鈑金設計不符合鈑金邏輯，導致無法繼續點選邊線。

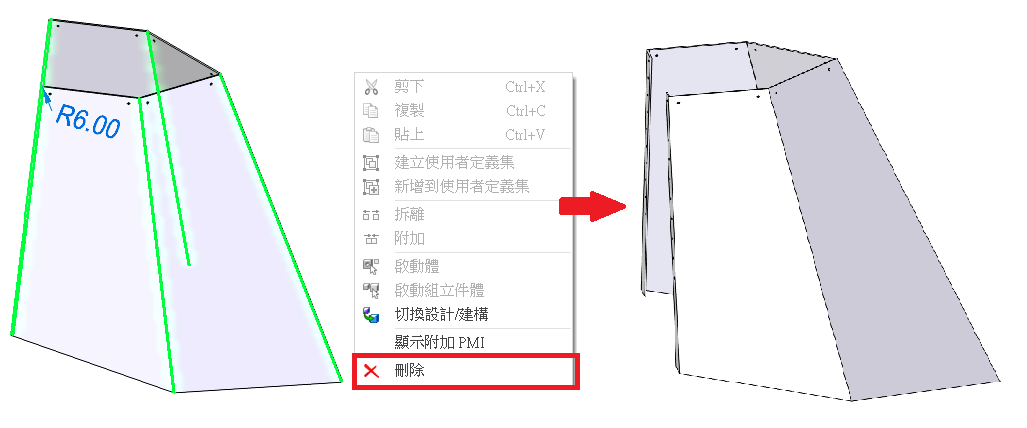

那我們只需要將導圓角部分移除。

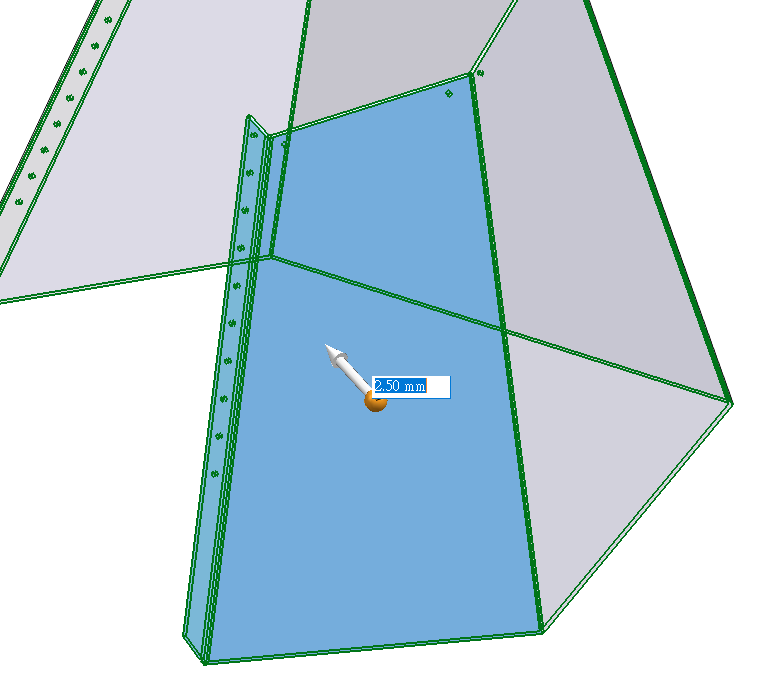

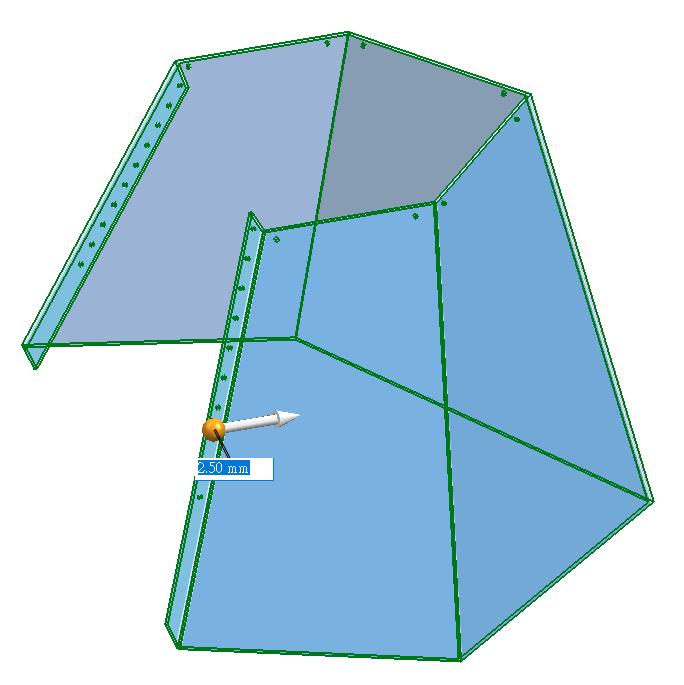

即可達到點選轉角處。

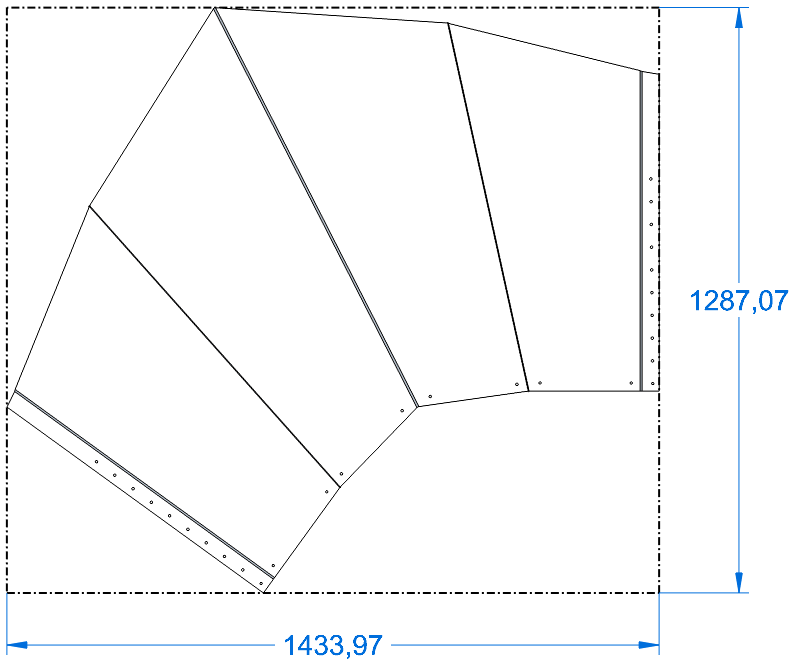

完成之後，選取展平指令將其展平即可計算物件長寬。…(完)

蔡安哲 Kevin_Tsai
