Solid Edge零件多實體, 同時鑽孔/除料 – 2018/07/06

6
七月
Posted by Monica
Category:
無迴響

於零件中設計"多實體"時，繪圖過程中需同時對齊多個特徵。Solid Edge能對多實體，同時鑽孔與除料，一次做特徵且一併為同心狀態。

步驟1 步驟2 步驟3 步驟4

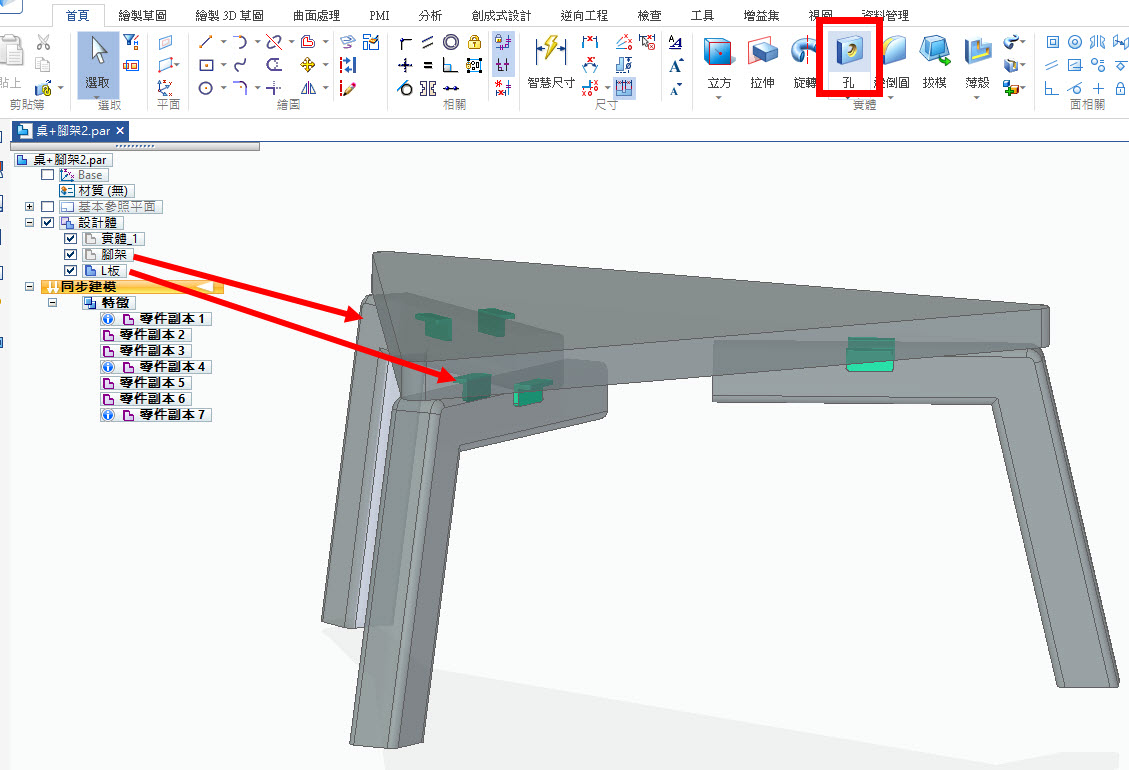

對"多實體"中兩個設計體建立「孔特徵」或畫草圖「除料」。

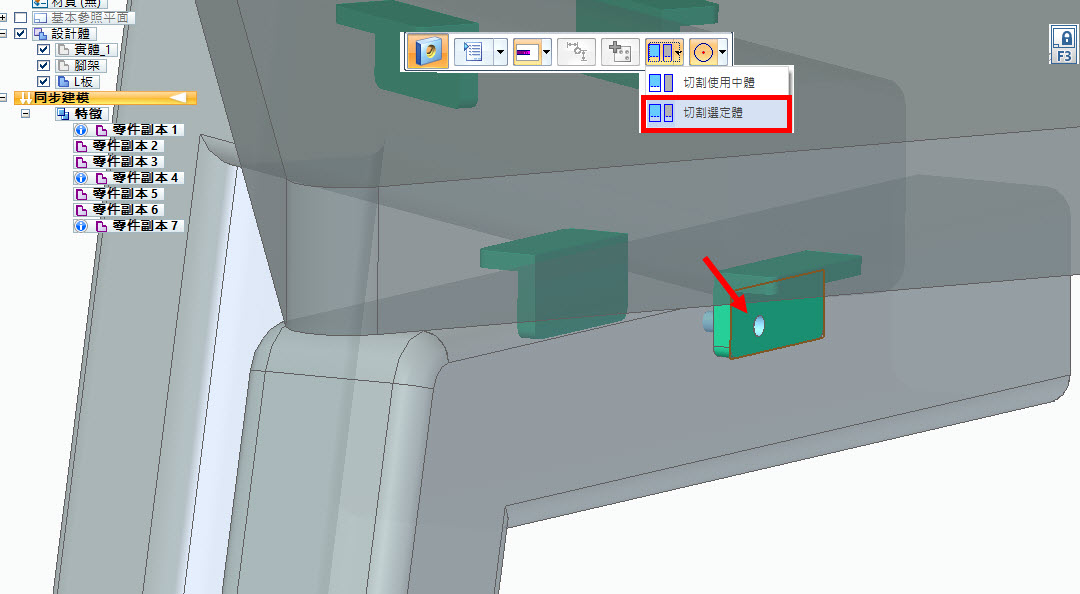

調整「套用切割特徵」選項為「切割選定體」，再鑽孔。

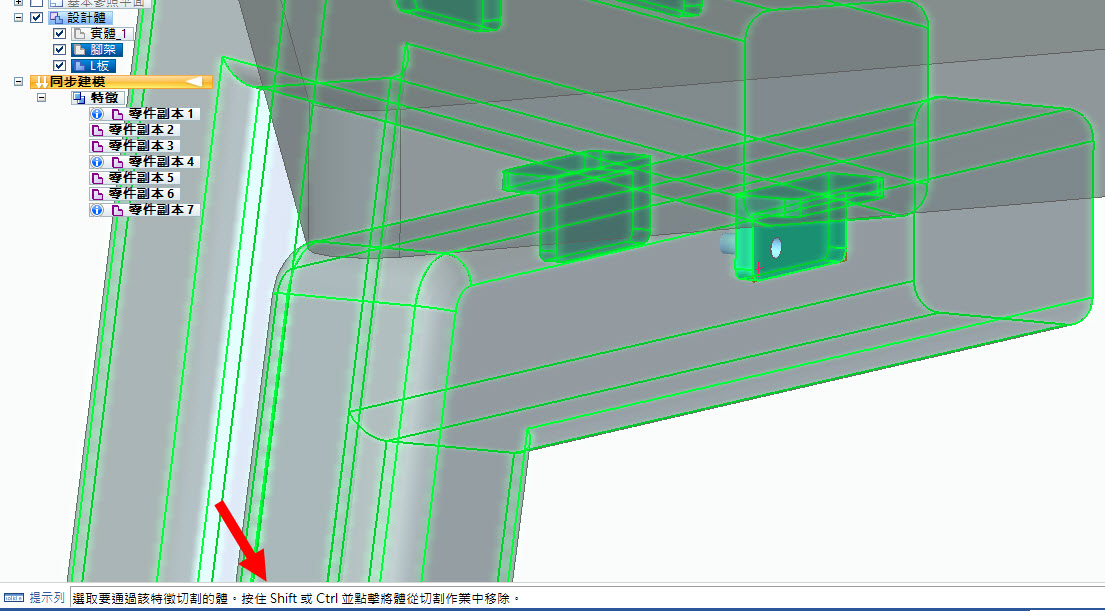

碰到的多個設計體即會亮顯，還可調整是否要取消切割的物件，確定後→點擊「滑鼠右鍵」完成。

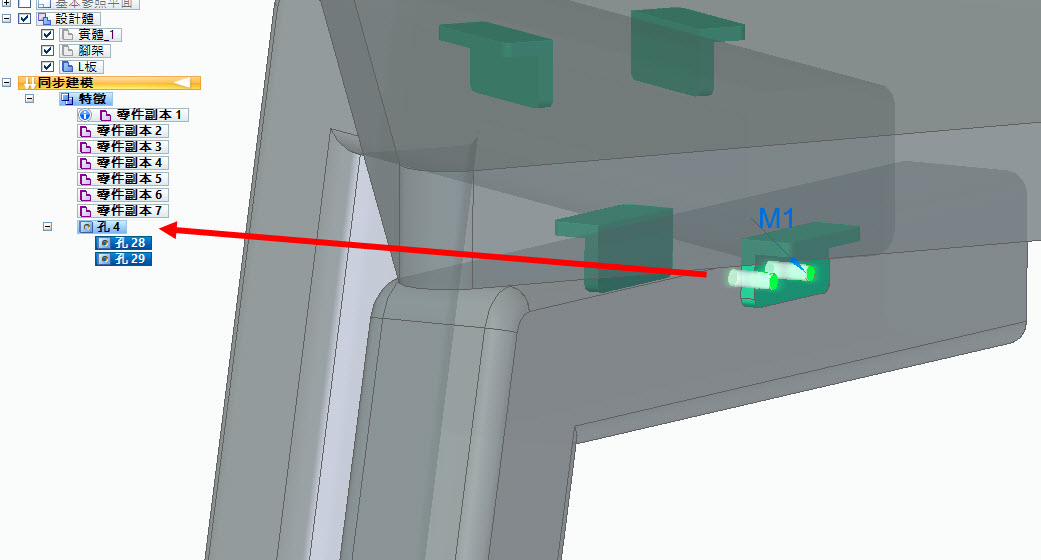

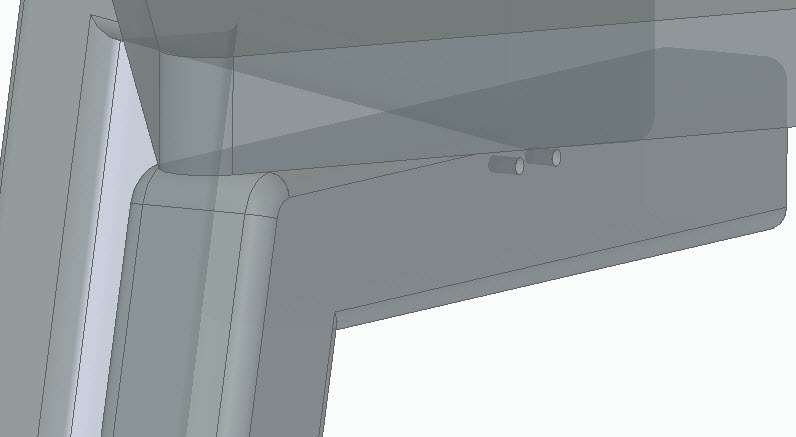

一次完成多個設計體同時鑽孔或除料。……(完)。
