Solid Edge – 如何透過零件尋找零件家族的原始檔 – 2020/08/07

八月

Posted by Monica

Category:

在Solid Edge中提供零件家族，可以在組立件中直接做替換。但每一次的修改都需要回到原始設定的零件內，在眾多零件中我們應該如何找到原本的零件呢?

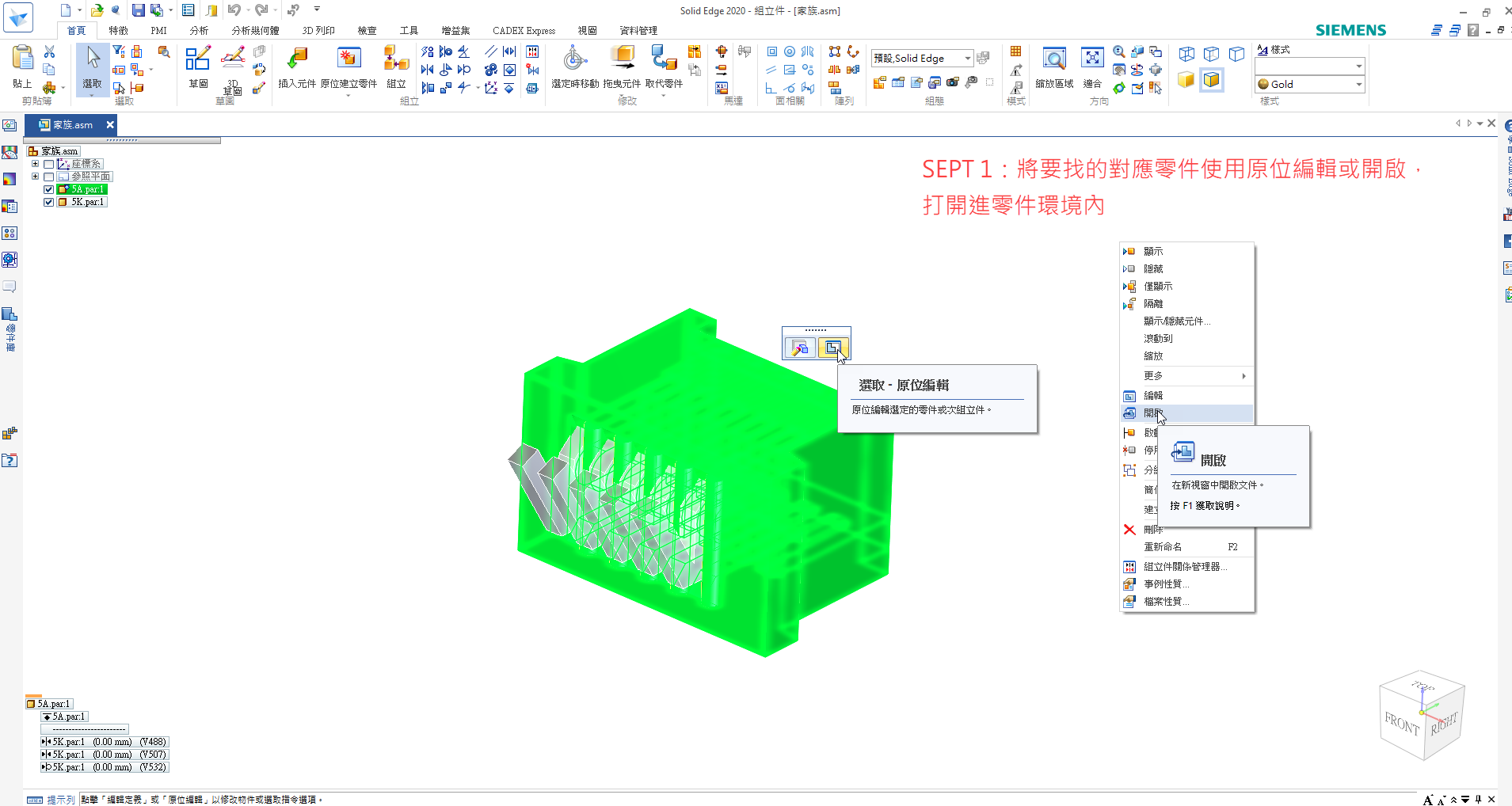

在組立件中找到有使用零件家族做的零件，使用原位編輯或開啟將零件打開。

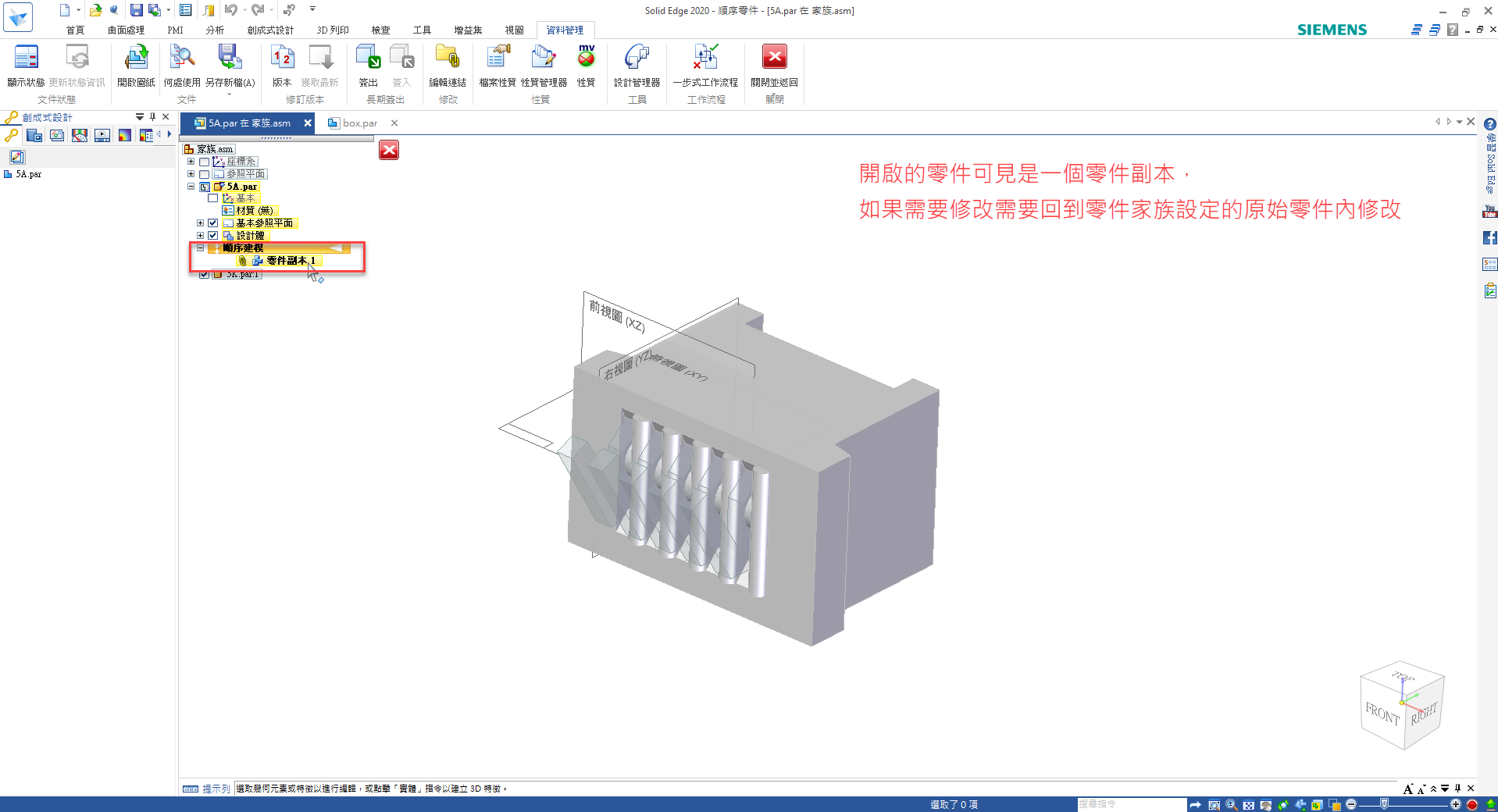

開啟後可以發現導航者中只會顯示零件副本。

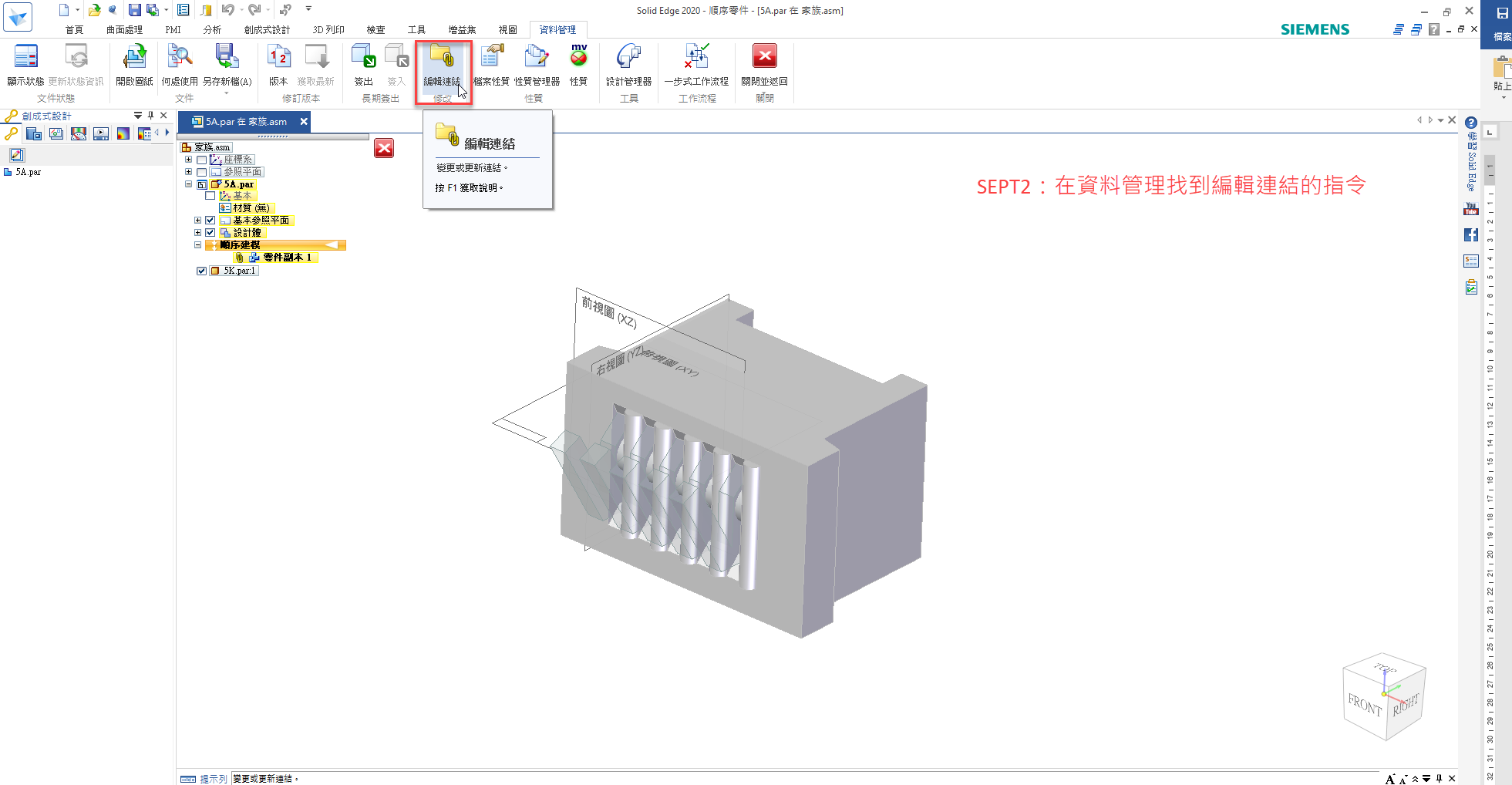

在零件內資料管理分頁，找到編輯連結的指令。

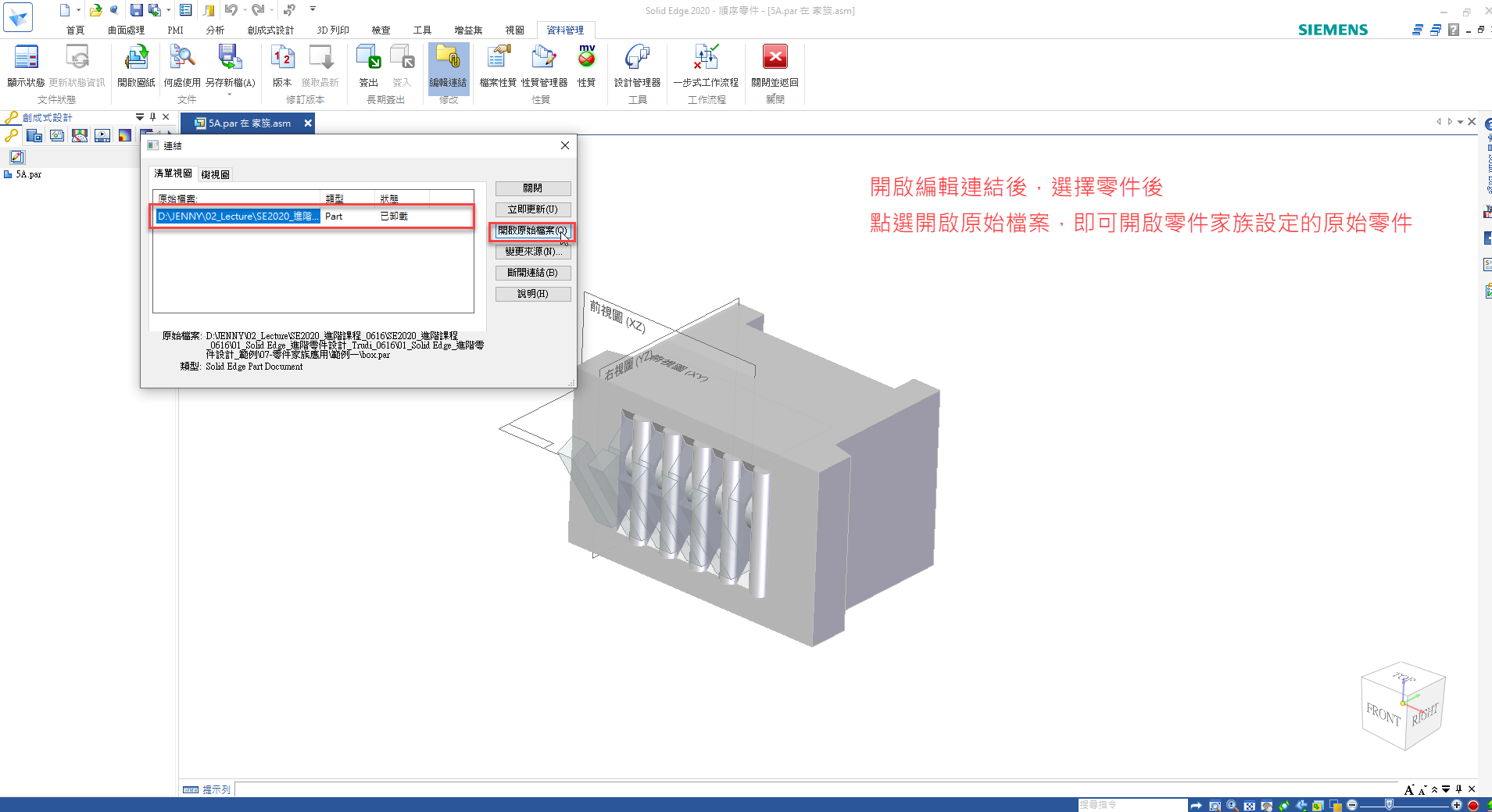

點選編輯連結，可以選擇原始檔案，並點選旁邊的開啟原始檔案。

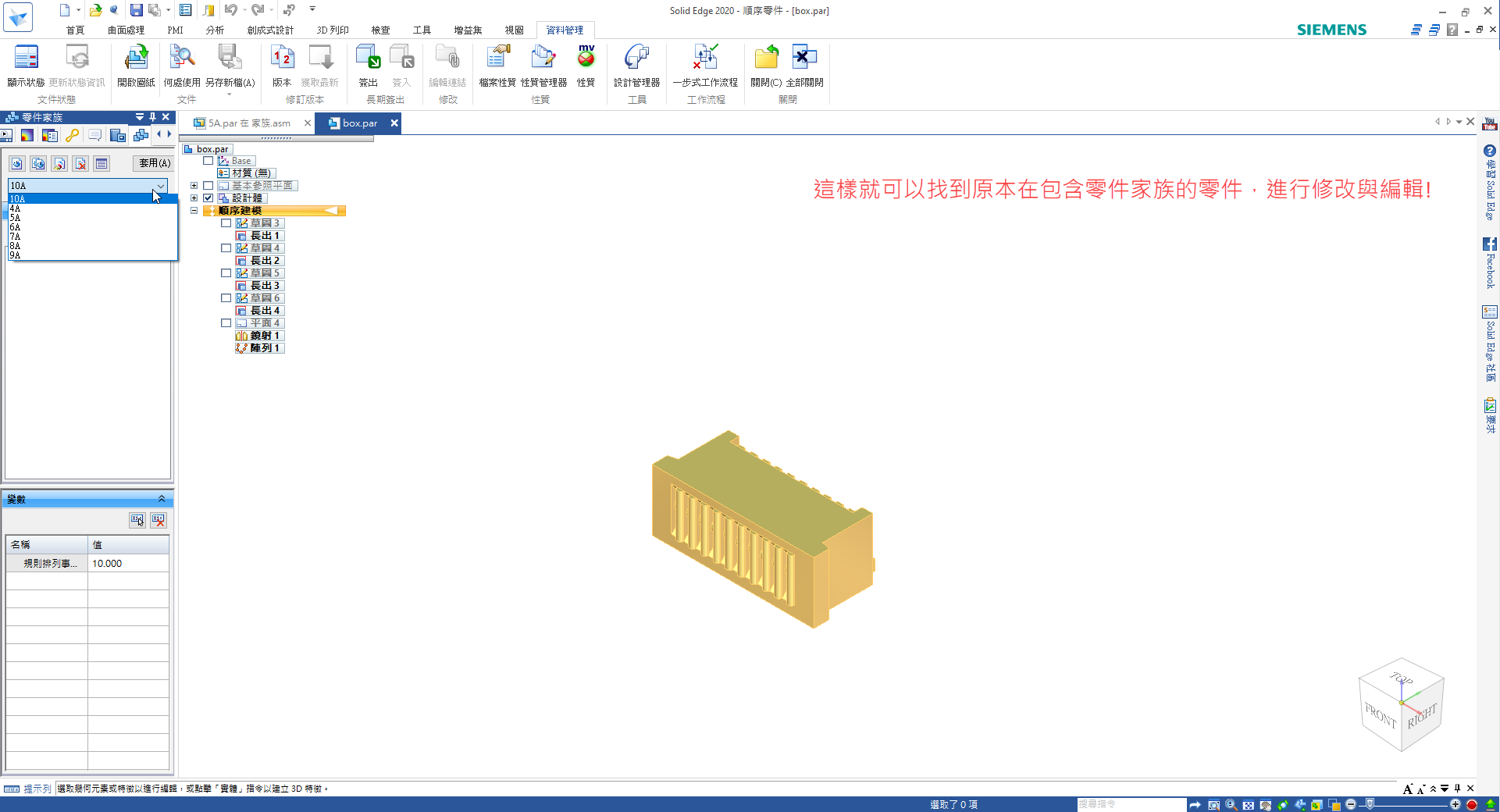

這樣就可以開啟原本包含零件家族的零件，並且可以進行編輯跟修改。

黃昱寧 Jenny_Huang
