Solid Edge零件-零件副本 – 2017/06/23
23
六月

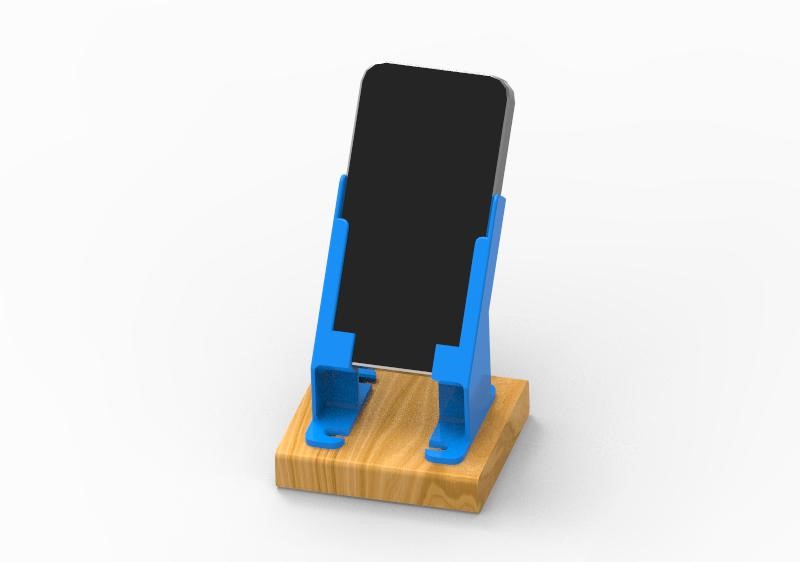

如需設計一組對稱鏡射物件時，如圖中藍色的手機架，如果要做設計變更以因應其他大小的手機，要如何保持其之間的連結性，可針對左側做修改後，右側也會自動更新，就可以透過零件副本的方式來節省做設計變更的時間。
步驟1 步驟2 步驟3 步驟4 步驟5

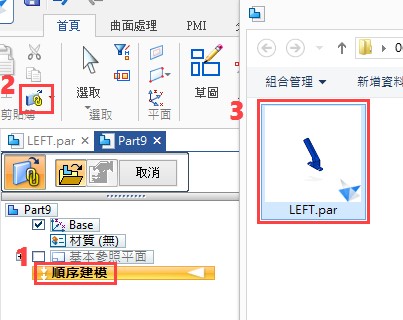

首先，新建一零件範本並切換至順序建模環境中方可保留其連結性，接著點選零件副本指令，選到需要被鏡射的原始檔案並開啟。
首先，新建一零件範本並切換至順序建模環境中方可保留其連結性，接著點選零件副本指令，選到需要被鏡射的原始檔案並開啟。

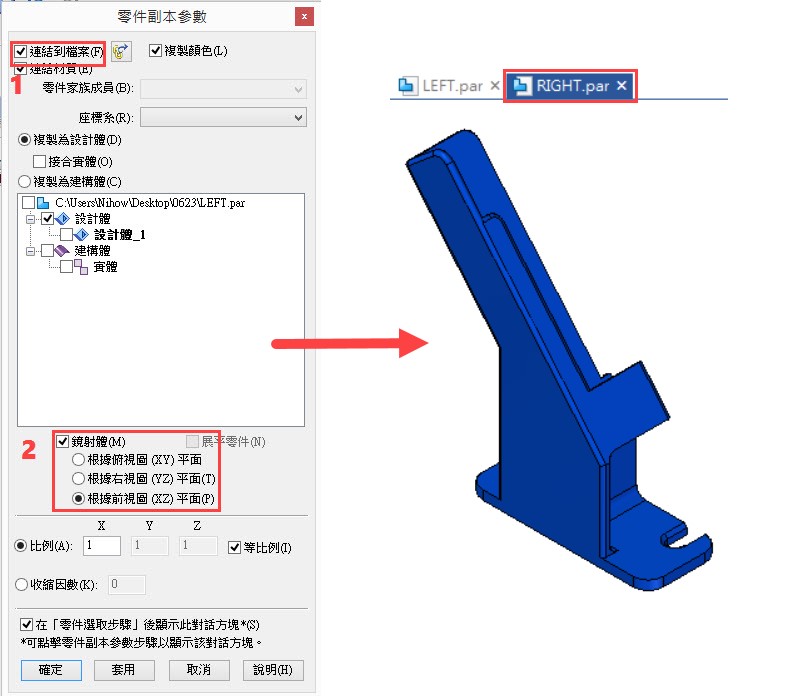

開啟後注意勾選到連結到檔案才會保有連結關係(如圖一)，再來選擇所需的平面做鏡射即建立完成(如圖二)，可直接存檔供日後使用。

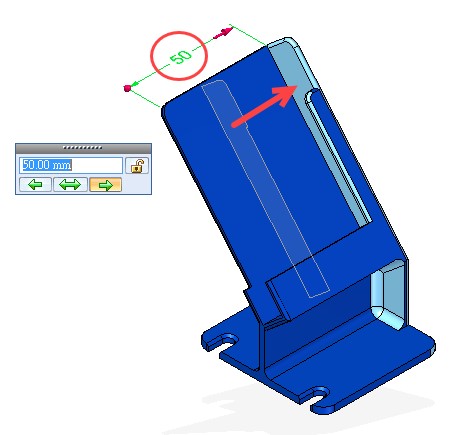

這邊可因應需求對外型做設計變更，例如透過PMI尺寸直接修改外型。

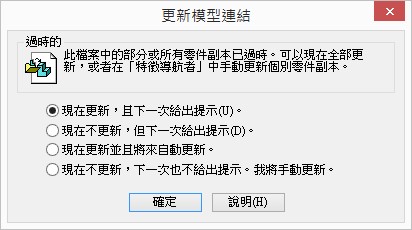

接著切到由零件副本所建立的零件檔，即會跳出視窗可選擇需要手動更新或是自動更新，可依個人需求做選擇。

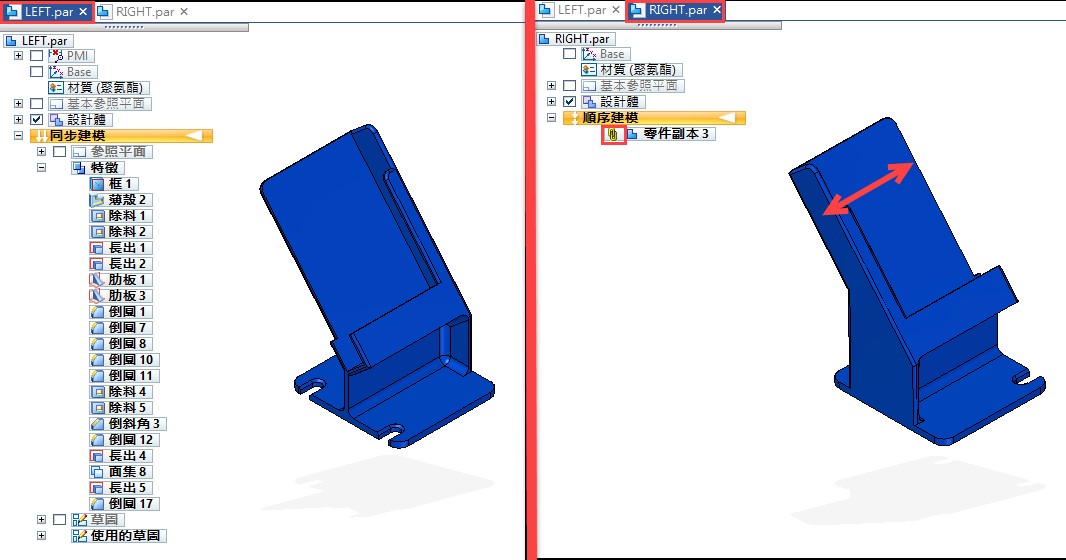

確定後可以看到由零件副本所建立的物件外型也有所變更，日後還需修改設變時，只需要修改原始檔案，方可對鏡射後的檔案自動修改更新。(完)
註釋:在導航者中，零件副本前的鎖鏈圖示代表有連結關係。
註釋:在導航者中，零件副本前的鎖鏈圖示代表有連結關係。
王子厚 Tim
