Solid Edge順序建模中草圖快速複製方式 – 2015/01/16

一月

Posted by Monica

Category:

大家都在知道在同步建模內可以利用控制器很快速的將草圖移動、複製到其他平面位置；那在順序建模內是不是也有可以跟同步建模一樣快速將草圖複製到其他平面呢？在這邊跟大家介紹在順序建模內快速將草圖複製到其他平面的功能。

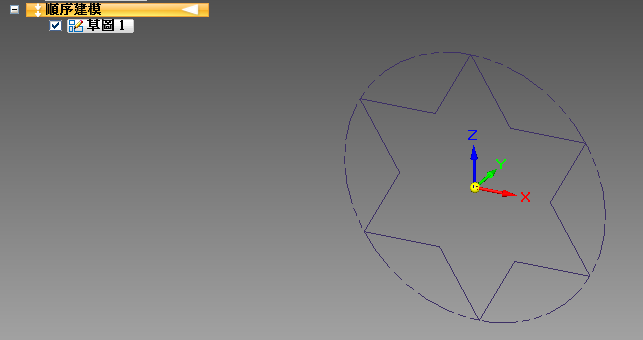

如下圖，有一完成好的草圖需要引用到其他平面上。

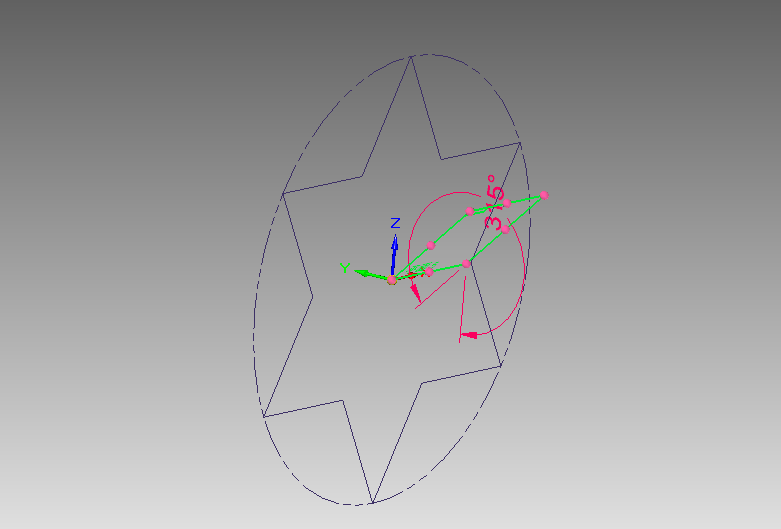

譬如我想在某一角度的平行面上，放置想要投影的草圖；因此可以先建立一45°的平面。

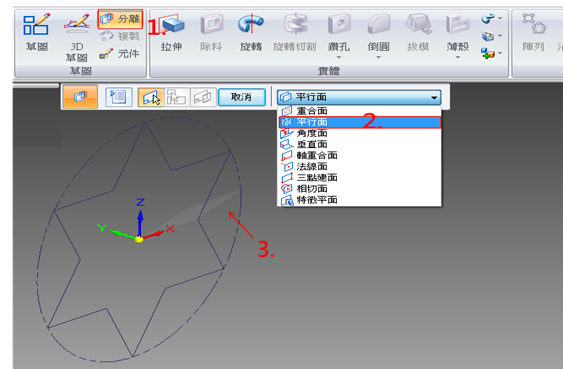

接著使用順序建模內”分離”指令，依需求點擊平行面，接著選剛才建立的45°角度面。

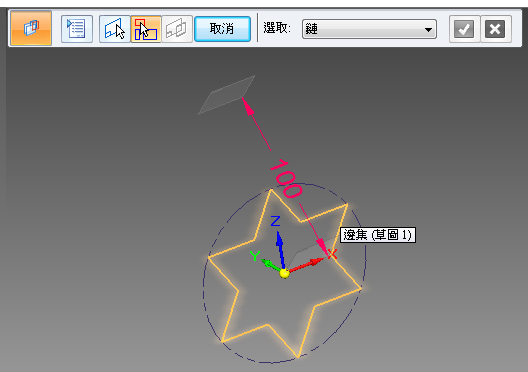

設一距離後，回頭點擊想要複製的草圖。

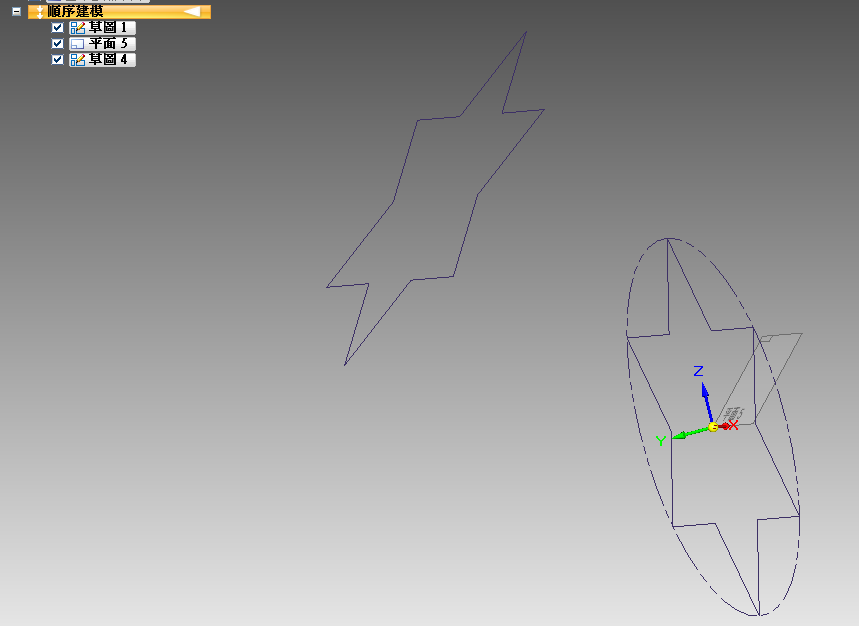

就可以把剛才要複製的草圖放在我們想要放的平面上了，是不是很方便呢？

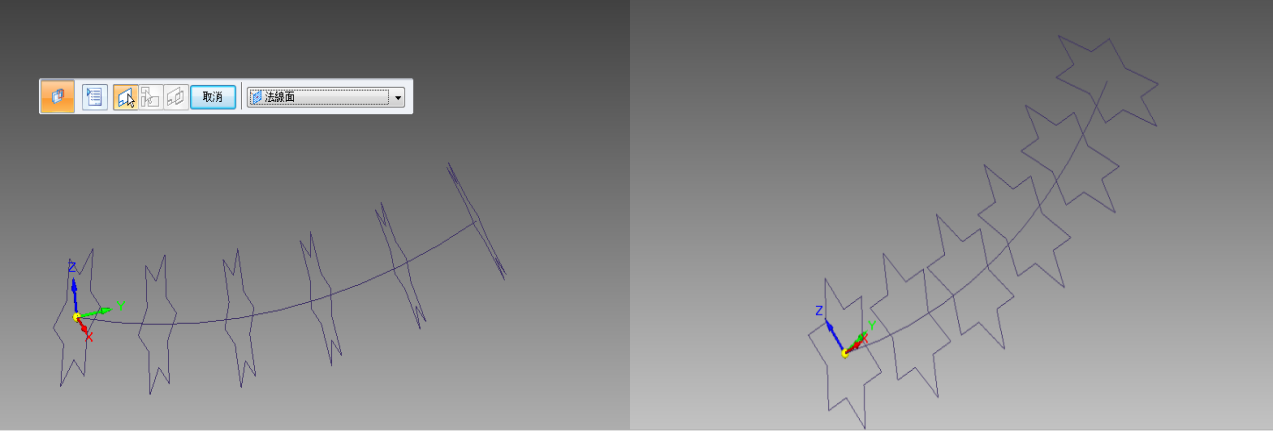

還可以使用形成的草圖作為建構特徵（如掃掠曲面）的截斷面。

王中良 Tendy Wang
