Solid Edge「孔表格」功能，在工程圖的BOM表中可以針對數值加入公差上限值，但是一旦加入公差值，

如果設計有更新數值就不會改變，藉著打開此功能即可以達到孔表格同步的效果，可以讓製圖者避免孔表未更新造成出圖錯誤。

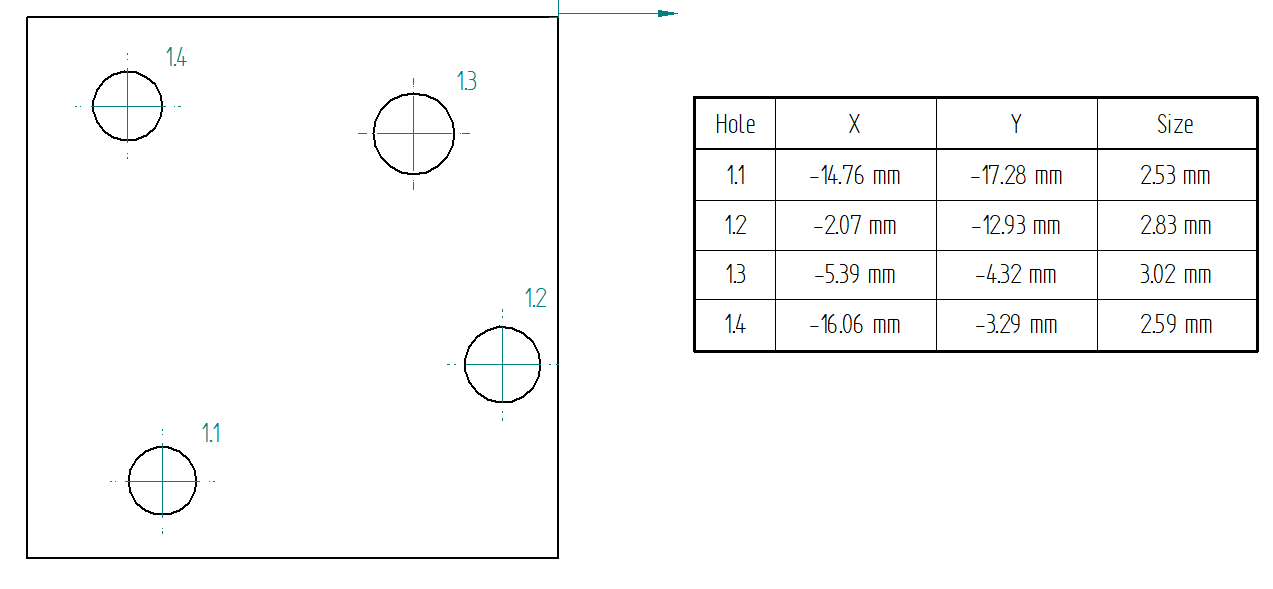

當零件的孔數比較多，想各別呈現資訊可以使用「孔表格」的功能，將相關數值一次呈現。

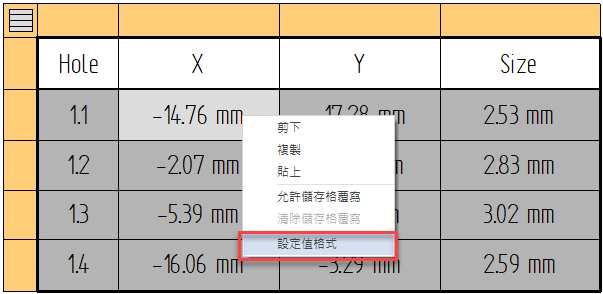

在編輯模式中點擊右鍵選擇「設定值格式」，進行設定。

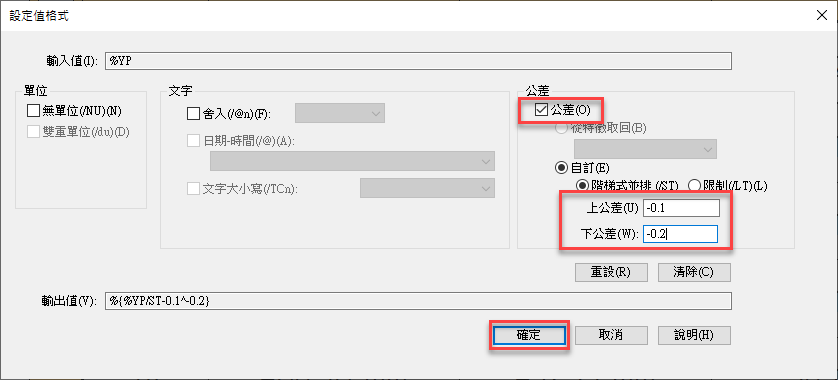

進到設定值格式設定後，將「公差」選項打開，即可以針對「上下限公差」做設定，設定之後點擊「確定」。

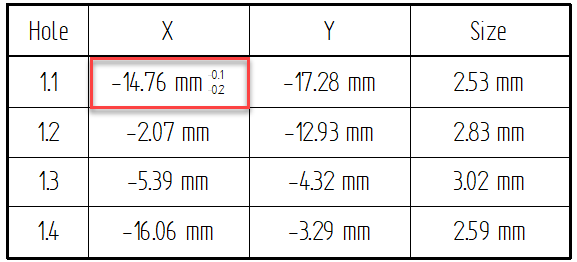

公差設定完成後，數值即會出現上下限公差。

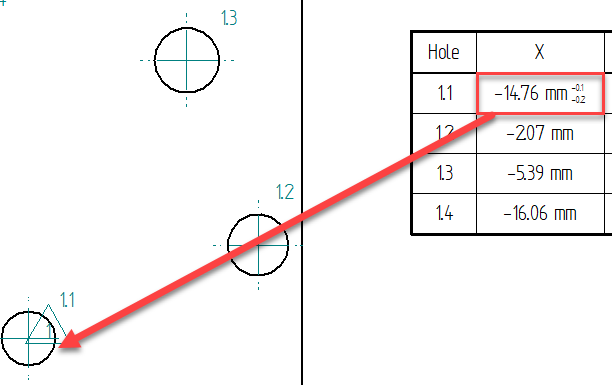

零件進行修改後，有添加上下限公差的數值，沒有辦法同步做修改。

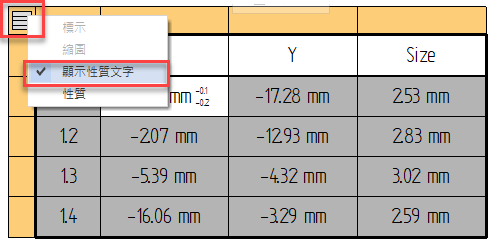

需要在表格中「左鍵」快點兩下，打開後於「窗格」處點擊右鍵，將「顯示性質文字」功能開啟。

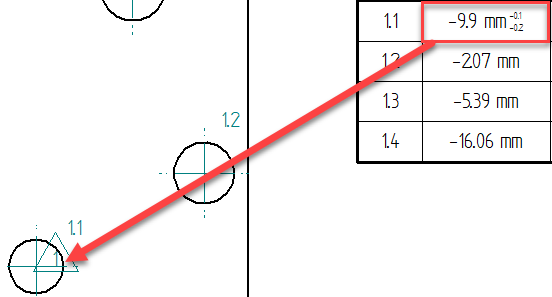

設定調整完畢後，零件只要進行修改，孔參數表的數值也會「同步更新」。…(完成)

柯成喜 David_Kug
