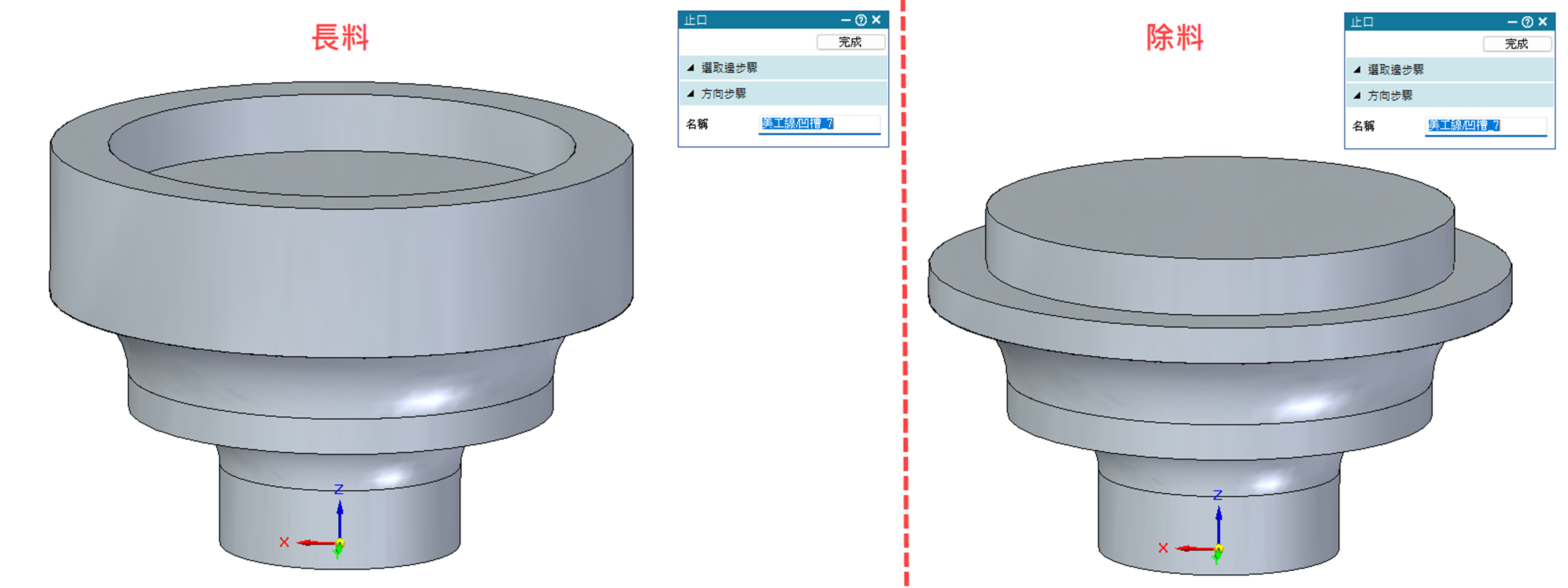

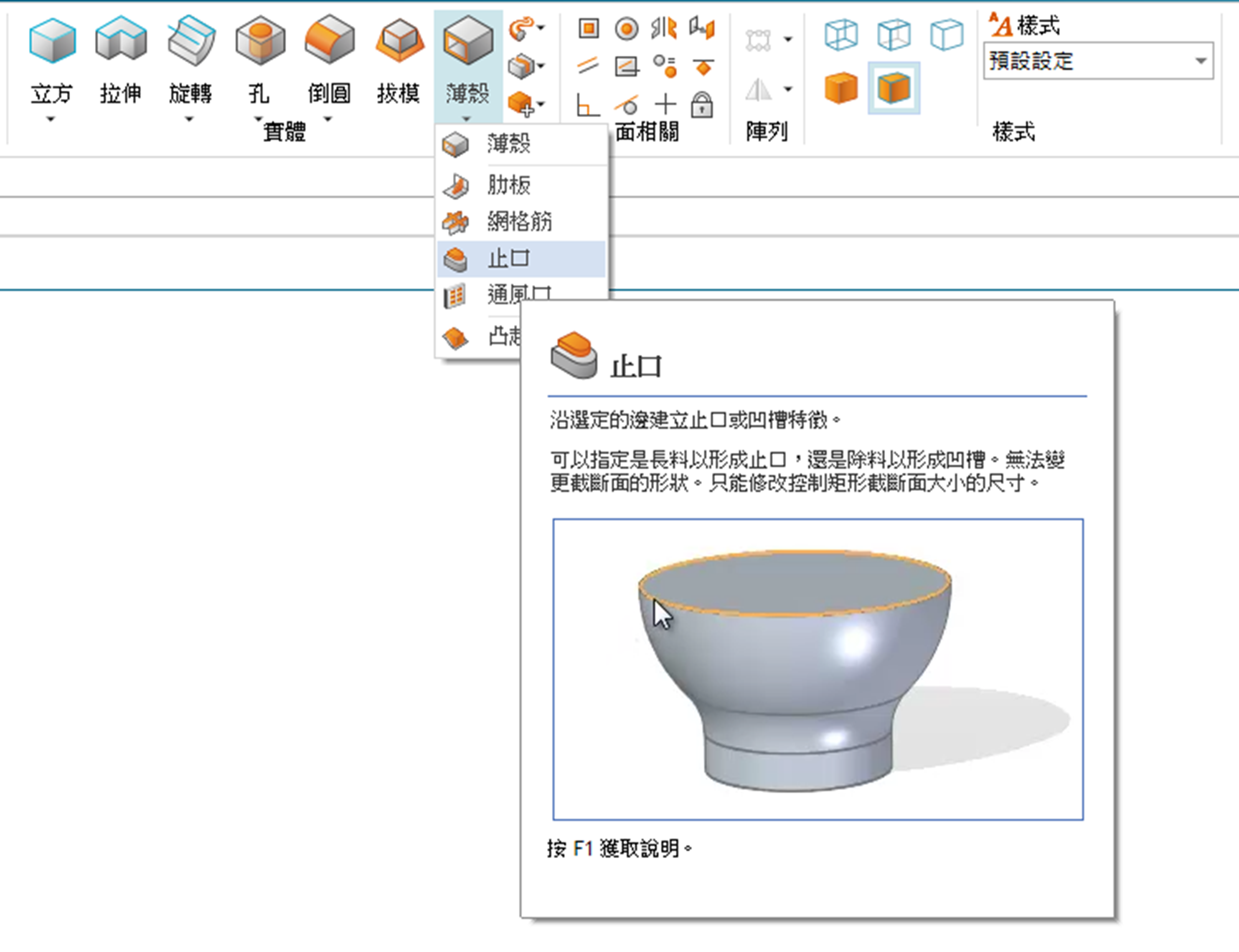

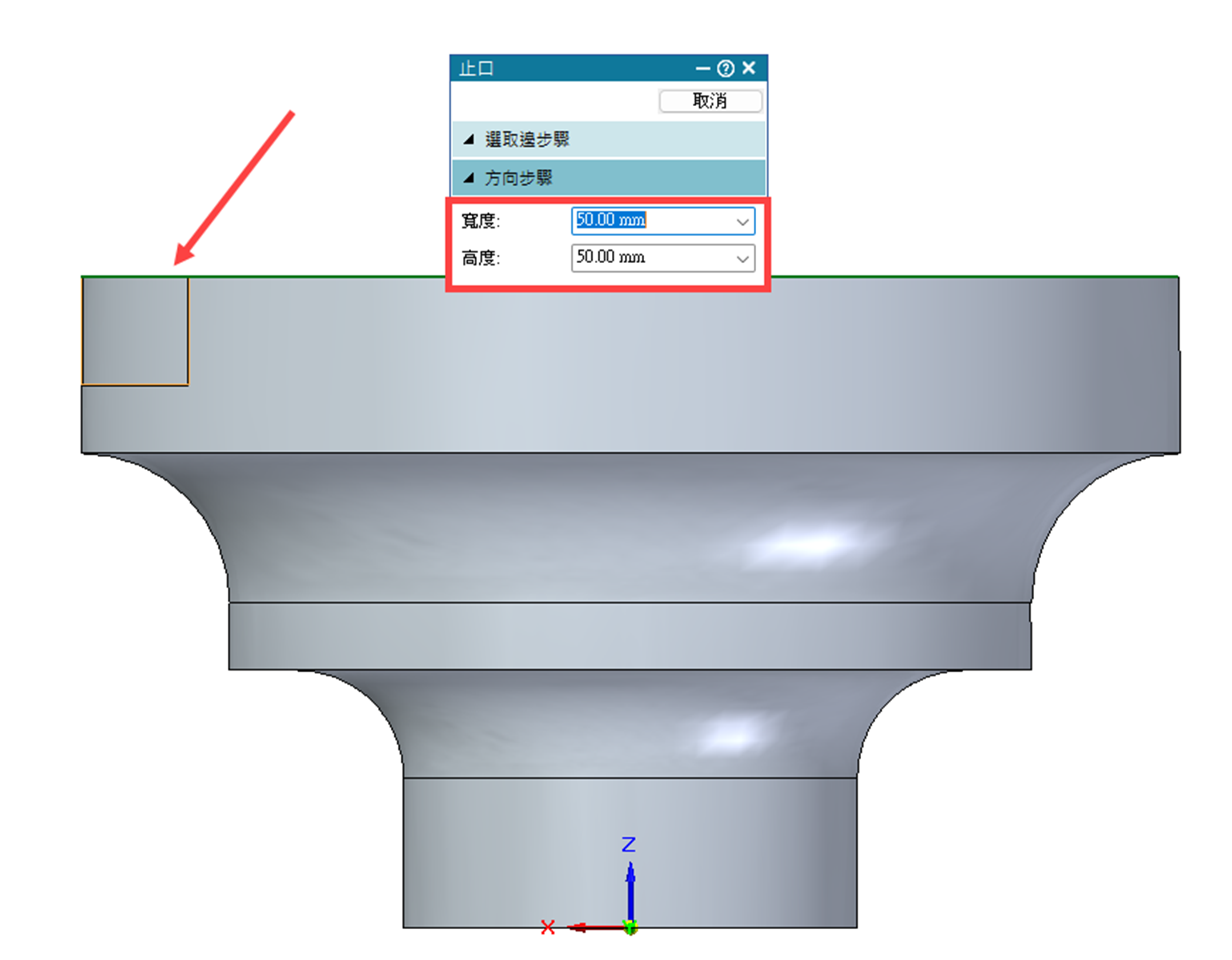

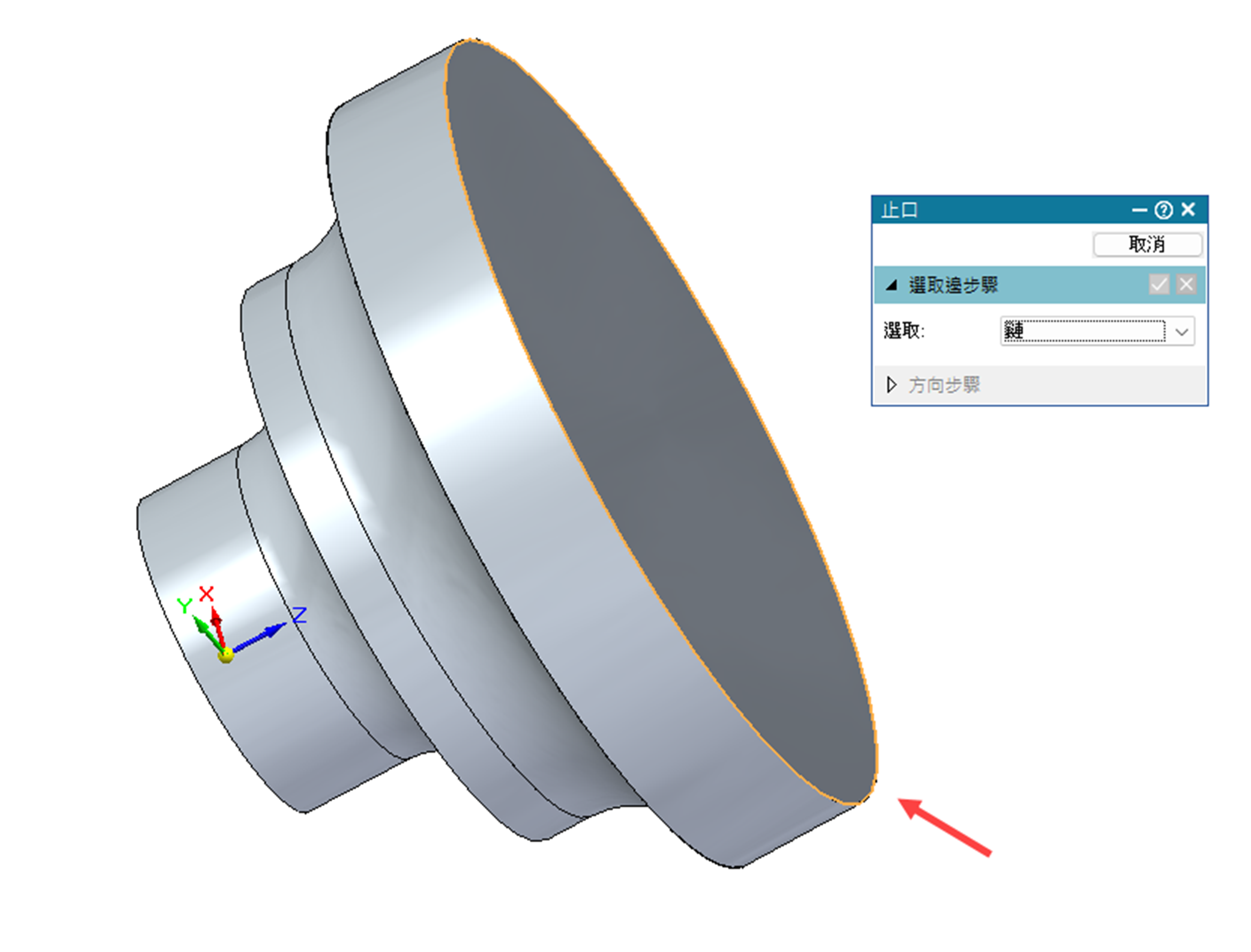

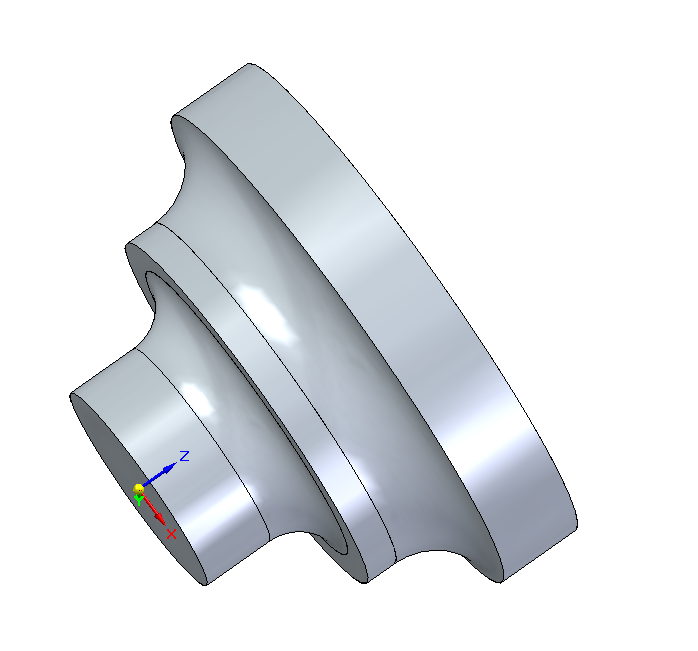

Solid Edge 「止口」特徵 – 2025/07/11 11 七月 Posted by Monica Category: 零件 無迴響 進行零件設計時,如遇到邊界需要設計一下凹槽,方便組裝使用,一般會透過使用「掃掠」特徵。 在 Solid Edge 中,另有一個方便的指令可以做到,就是「止口」。 1 2 3 4 5 首先繪製出所需的模型。 可以在工具列中找到「止口」指令。 止口指令預設是以「矩形」的形式進行除料或長料,無法變更形狀。 點選「模型邊線」。br/> 須注意是只有「邊線」才可以點選,草圖線無法選取,相切條件所產生的邊線也無法選取。 此時在邊線上,可以看到一個「橘色」的預覽方框,可透過滑鼠選擇「四個象限」的位置,並可在止口的「指令視窗」中, 輸入「寬度」、「高度」尺寸。 如果點選的位置是沒有實體,則會以「長料」的方式成形;反之,則點選的位置有實體,則會以「除料」的方式成形。…(完成) 林彥錡 Kevin Lin
