Solid Edge 「物理螺紋」使用及注意事項 – 2025/04/25

四月

Posted by Monica

Category:

Solid Edge「物理螺紋」的建立，可在使用「孔特徵」/「螺紋特徵」時，於特徵內開啟物理螺紋的選項並設定，或由「3D列印」工具列內找到「物理螺紋」。

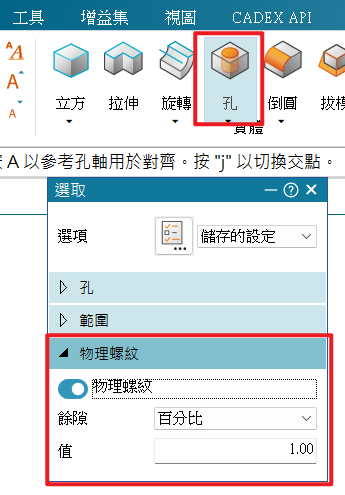

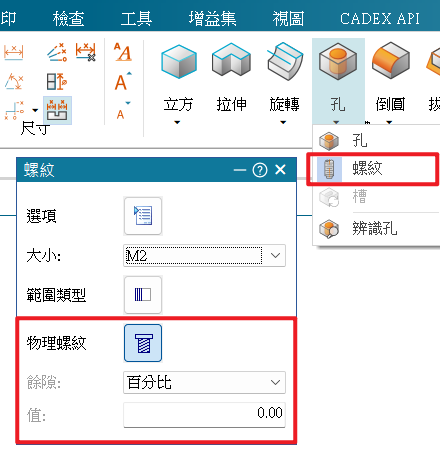

(1)「孔特徵」/「螺紋特徵」。

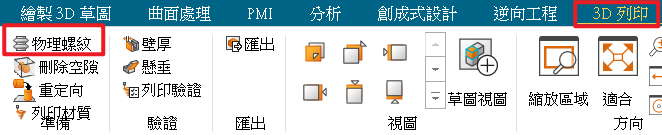

(2)「3D列印」。

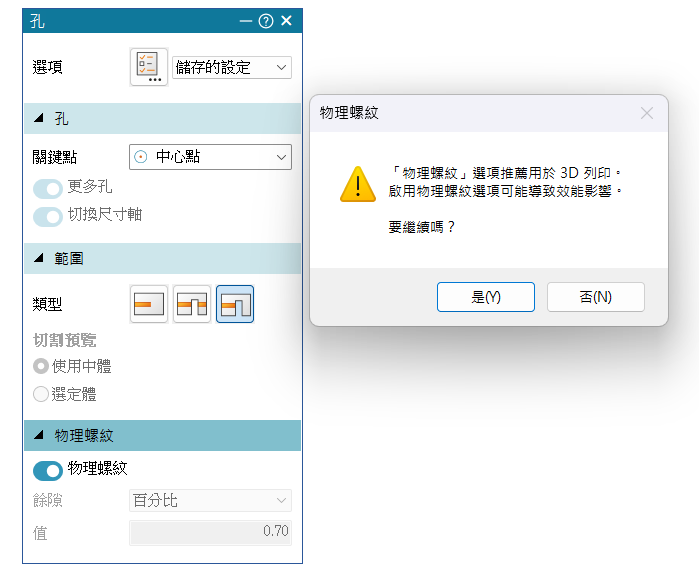

在使用「物理螺紋」時需注意，可能對效能產生影響，只需在，要用於3D列印時才開啟此選項。

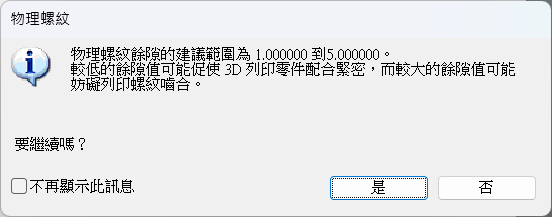

由於 3D 列印的誤差值可能較大，因此在物理螺紋的「選項」內，有「餘隙值」可設定，分別為「百分比」、「絕對」。
較低的餘隙值在零件裝配時會較緊密，較大的餘隙值裝配較鬆，但可能影響螺紋嚙合度。

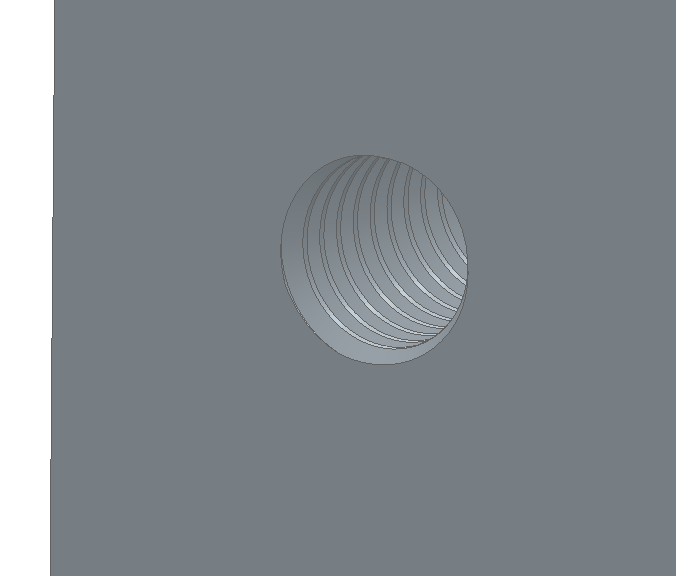

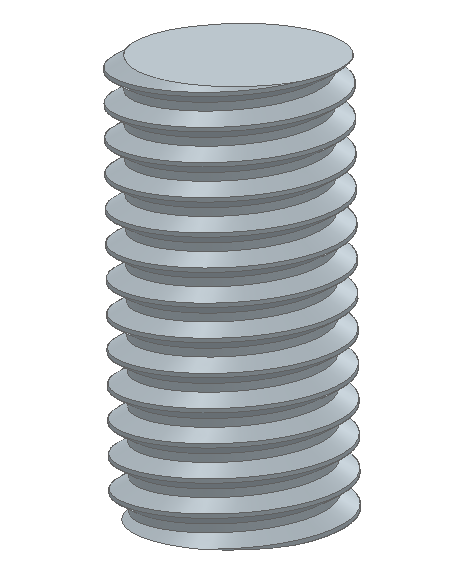

完成效果如圖。

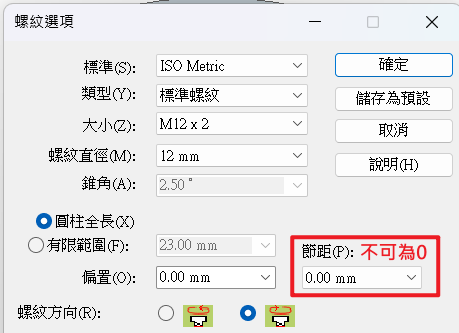

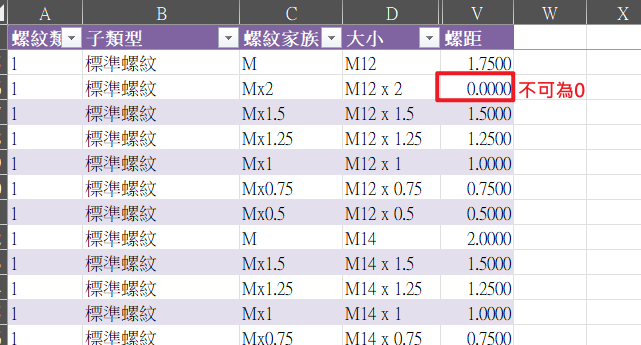

若螺紋為資料庫內自訂義的值，需注意「螺距值」不可為 0 ，否則無法使用。…(完成)

廖芳儀 Carrie Liao
